小区恒压供水PLC电气控制系统毕业设计.doc

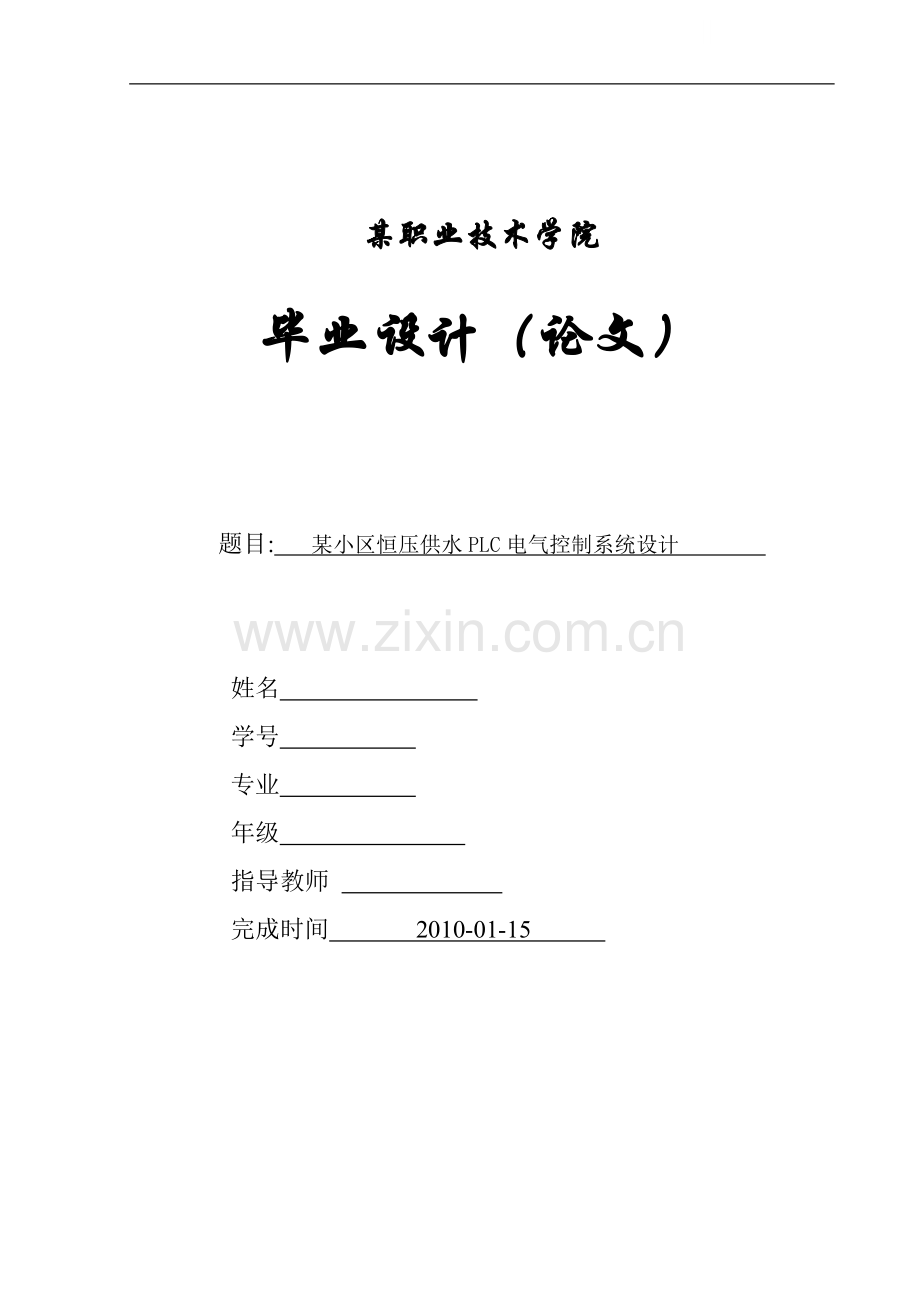

某职业技术学院毕业设计（论文）题目: 某小区恒压供水PLC电气控制系统设计 姓名 学号 专业 年级 指导教师 完成时间 2010-01-15 柳州职业技术学院毕业设计（论文）任 务 书 电子电气工程系 系（部）专业班 学生学号 一、毕业设计（论文）题目： 二、毕业设计（论文）工作规定进行的日期：2009年10 月19 日起至2010年 1 月 15日 止三、毕业设计（论文）进行地点： 四、任务书的内容：目的：毕业设计是高职高专全程教学中必修的关键教学环节，。通过毕业设计,使学生。任务：1、方案设计：根据设计任务书，搜集资料，进行调查研究，依据要求设计参数,确定设计方案。2、技术设计：3、图纸设计：工作日程安排：第6周(2009.10.19-10.25)：下达毕业设计任务书， 分组明确设计课题，收集参考资料。第7周（2009.10.2611.01）：编制设计方案。第89周（2009.11.0211.15）：方案设计。第1012周（2009.11.1612.06）：实施设计任务。第1314周（2009.12.0712.20）：整理并撰写毕业设计说明书,完成初稿工作。第15周（2009.12.212009.12.27）：修改设计说明书，完成定稿工作。第16周（2009.12.282010.01.03）：交毕业设计,经过审查后准备答辩。第17周（2010.1.04-1.10）毕业设计（论文）审阅评分并进行答辩。第18周 (2010.1.11-1.15) 将毕业设计归档、清点、装订、装袋后上交归档。设计（论文）要求： 1、根据所选的课题，要求学生独立完成设计工作，训练学生运用所学专业知识解决工程实际问题的能力。2、要求学生在通读教材、理解和掌握所学基础知识和基本方法的基础上,查阅相关参考书,吃透每一个知识点,结合内容进行实例分析。3、要求学生对基本概念要做到深刻理解,对基本原理要弄清弄懂,对基本方法要熟练掌握,通过工程知识和工程技能的综合训练,以达到提高分析问题、解决问题的能力。4、通过毕业设计，提高学生科研和实际技能水平，提高识图、制图、查阅技术手册，正确运算、文字表达能力和组织管理的能力。5、培养学生独立工作的能力，进一步巩固和扩展专业知识，提高自学能力和工作适应能力。6、培养学生严谨求实，理论联系实际的工作作风和严肃认真的科学态度。 学生开始执行任务书日期： 2009 年 10 月 19日 指导教师签名： 年 月 日学生送交毕业设计（论文）日期：2010年 01 月 15日 教研室主任签名： 年 月 日学生签名： 年 月 日目 录摘 要1引 言2第一章 恒压供水控制系统概述4一、恒压供水问题的提出4二、国内恒压供水系统的现状5三、本课题的总体方案8四、本课题的主要工作10第二章 恒压供水系统的原理11一、变频器11二、软起动20第三章 供水系统的硬件电路设计22一、主要器件选型22二、供水系统的电气设计22结 论35致 谢36参考文献37毕业设计（论文）成绩评定表38摘 要此设计介绍了一种基于变频器的小区恒压供水系统的构成及工作原理。系统PLC为总控单元采用变频调速的方式，自动调节水泵电机转速、保持供水压力的恒定，在用水低谷时通过变频为小流量泵，降低电耗。在用水高峰时通过变频转为大流量泵，变频频率根据生活用水时间以及其他一些影响因素对主控PLC提供信息对变频器进行调解，使得水压恒定于一定的范围从而保证水的不间断供给，舒适小区生活以及保障消防用水，系统具有节能，工作安全可靠、自动化程度高等优点，提高了供水质量，对于小区物业而言，一次投入长时间受益。随着变频调速技术的发展和人们对生活饮用水品质要求的不断提高，变频恒压供水系统已逐渐取代原有的水塔供水系统，广泛应用于多层住宅小区生活消防供水系统。然而，由于新系统多会继续使用原有系统的部分旧设备（如水泵），在对原有供水系统进行变频改造的实践中，往往会出现一些在理论上意想不到的问题。本文介绍的变频控制恒压供水系统，是在对一个典型的水塔供水系统的技术改造实践中，根据尽量保留原有设备的原则设计的，该系统很好的解决了旧设备需要频繁检修的问题，既体现了变频控制恒压供水的技术优势，同时有效的节省了资金。关 键 词恒压供水系统，变频器，PLC。引 言众所周知,水是我们日常生活中不可缺少的能源之一,我们生活范围的高度集中使得水的供给需求增大,而日常生活中对水的需求也随着时间的变化而变化,为了保障对水的供给需求,也是时代的发展要求就必须有一些辅助装置来确保,在我们居住的环境有稳定的水源供应,根据需要的多少来自行调节水源的供给,从而,既充分利用了水源,又节约了相应的能源,本文是针对某生活小区实际供水需求情况，结合用户生活用水和消防用水的需要,拟定为社区恒压供水。随社会经济的迅速发展，人们对供水质量和供水系统可靠性的要求不断提高，再加上目前能源紧缺，利用先进的自动化技术、控制技术以及通讯技术，设计高性能、高节能、能适应不同领域的恒压供水系统成为必然趋势。现将其中的改造情况介绍如下。恒压供水系统对于生活小区是非常重要的，例如在生活小区供水过程中，若自来水供水因故压力不足或短时断水，可能影响居民生活。又如当发生火警时，若供水压力不足或无水供应，不能迅速灭火，可能引起重大损失和人员伤亡。所以，生活小区采用生活/消防双恒压供水系统，具有较大的经济和社会意义。日常的生活用水量随季节、昼夜、上下班的时间不同而有较大变化，因而经常出现供水用水的不平衡，主要表现在水压上，用水多而供水少则水压低，用水少而供水多则水压高。某住宅区由于自来水管网的水压较低，自来水通常不能到达住宅的较高楼层。传统的供水方式利用蓄水池蓄水，用水泵再次将水送至楼顶的高位水箱，再供应给用户。蓄水池中的水一般是由市政自来水管网供给，这样，有压力的水进入水池后变成了零压力，造成大量的能源白白浪费，这种供水方式不可避免通过蓄水池和高位水箱造成二次污染，影响居民的身体健康。但是为保证小区的供水正常，我们利用PLC，配以稳流罐、负压消除器和不同功能的传感器等，根据网管的压力，通过变频器控制水泵的转速，使水管中的压力始终保持在合适的范围。这种变频恒压供水系统直接取代水塔、高位水箱及传统的气压罐供水装置。不对市政供水管网产生负压，适用于一切需要增高水压、恒定流量的给水系统。另外水泵耗电功率与电机转速的三次方成正比关系，所以水泵调速运行的节能效果非常明显，平均耗电量较通常供水方式节省40。结合使用可编程序控制器，可实现循环变频，电机软启动，具有短路保护、过流保护功能，工作稳定可靠，大大延长了设备的使用寿命。基于上述情况，对某生活小区供水系统进行改造，采用西门子PLC作为主控单元。并充分利用变频器的变频作用，根据系统状态可快速调整供水系统的供给需要，达到恒压供水的目的。改造提高了系统的工作稳定性，得到了良好的控制效果。 第一章 恒压供水控制系统概述一、恒压供水问题的提出 水已经成为中国21世纪的热点问题，水有其自然属性，它既是一种特殊的、不可替换的资源，又是一种可重复使用、可再生的资源；水又有其经济和社会属性，不仅工业、农业的发展要靠水，水更是城市发展、人民生活的生命线。变频调速恒压供水技术其节能、安全、供水高品质等优点，在供水行业得到了广泛应用。恒压供水调速系统实现水泵电动机无级调速，依据用水量的变化（实际上为供水管网的压力变化）自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求是当今先进、合理的节能型供水系统。在实际应用中如何充分利用变频器内置的各种功能，对合理设计变频器调速恒压供水设备，降低成本、保证产品质量等有着重要意义。而高校校园的供水和一般城市供水相比较则有些特殊。主要是由于校园内学生住宿区一般都较为集中，造成了学生宿舍、食堂的用水十分集中，且用水量较大。而其它建筑物如教室、实验室、教师住宿区等的用水量则相对较少。同时，用水的时间性强，一般在早上六点到八点，中午十一点到下午两点，下午五点到七点，晚上九点到十点四个时间段用水量最大，而其它时间则用水量一般。某高校的某区供水方式为：把城市自来水管网的水源取到蓄水池后，用水泵抽到校园内高位水池，再由高位水池向校园管网供水。这种方法的缺点是随着高校的扩招，学生人数显著增多，造成了经常性的供水不足，特别是学生宿舍和食堂最为明显，影响了学生和教师的正常生活秩序。同时该供水方式还存在如下问题： （一）供水成本高。由于校园内的用水全部单纯采用水泵供水，造成电能的极大浪费和机电设备的大量损耗。 （二）供水可靠性低。由于水泵采用人工操作方式，高位水池的水位只能靠人为估计，而且高位水池离水泵房较远，无法做到准时开机和停机。会造成供水中断或出现高位水池水位过高而溢流，电能和水资源造成浪费。另外，如果蓄水池水位过低，还会造成水泵空转，导致电能浪费和机电设备的加速损耗。 （三）水资源浪费。除水泵不能准时停机而造成的溢流浪费外。学生因高峰期供水中断，故经常打开阀门未关，造成来水后的浪费。很多学生在上课前或睡觉前打开阀门，用水桶或脸盆接水、贮水，造成来水后大量溢流，极大地浪费了水资源，增大了供水成本。 （四）校园管网系统设计有缺陷。对于一般建筑物，如教室、实验室、教师住宿区等，本来城市自来水的正常供水即可满足其用水量要求，但采用水泵供水后反而会出现楼房顶层供水不足的现象。同时，用水量大的学生宿舍屋顶水池设计偏小，调节能力较差。 二、国内恒压供水系统的现状 （一）国内恒压供水系统研究状况 目前，就国内而言，归结起来主要采用以下三种方法:1.水池水泵（恒压变频或气压罐）管网系统用水点 这种方式是集中供水。对于一、二层是商业群房，群房上建有多幢住宅的建筑，目前较多采用此种供水方案。一般设计有地下生活水池一座，集中恒压变频供水，不设屋顶水箱。主水泵一般有三台，二开一备自动切换，副泵为一般为一小流量泵，夜间用水量小时主泵自动切换到副泵，以维持系统压力基本不变。恒压变频供水是较为理想和先进的。首先恒压变频供水保证出水压力不变，根据用水量大小进行变频供水，既节约电能，又保证水泵软启动（对电网电压冲击不大），延长了水泵寿命。各台水泵自动轮换使用，即最先投入使用的水泵最早退出运行，这样各台水泵寿命均等，而且一旦水泵出现故障，该系统能自动跳过故障泵运行。如图1-1所示。2.水池水泵高位水箱用水点 此方式也是集中供水。单幢次高层和高层建筑的高压供水区较多采用该种方案。一般也需要设计有一座地下水池，通过两台水泵（一用一备）抽水送至高位水箱，再由高位水箱向下供水至各用水点。该方式是较成熟的水泵、水箱供水方式。3.单元水箱单元增压泵单元高位水箱各单位用水点 此方式已简化为单元总水表进水。单元水箱和单元增压泵实际上是一个整 体，我们称之为单元增压器。由于有屋顶水箱，高水位时停泵，低水位时启泵，这样，水泵也有了停息时间，既省电又不至于一停电就停泵无水供应，用水有了保障，社会效益较好。图1-1传统恒压供水方式（二）各类供水系统的比较 水池水泵（恒压变频或气压罐）管网系统用水点是目前国内外普遍采用的方法。该系统供水采用变频泵循环方式，以“先开先关”的顺序关泵，工作泵与备用泵不固定死。1这样，既保证供水系统有备用泵，又保证系统泵有相同的运行时间，有效地防止因为备用泵长期不用发生锈死现象，提高了设备的综合利用率，降低了维护费用。水池水泵高位水箱用水点这种供水方式通过水泵抽水送至高位水箱，再由高位水箱向下供水至各用户。但是这第种二次供水方式不可避免造成二次污染，影响居民的身体健康。所以这种方案并不可取，终将淘汰。单元水箱单元增压泵单元高位水箱各单位用水点的确也达到了楼房高层的用户不因城市供水管网水压减小而用不到水的目标，2但是它的投资较大，总费用比上两种方式增加一、二十万元。这些费用要在用户的水电费上来扣除，这对于居民和学校来说是巨大的压力，所以也不可取。结合校园用水的特点和经济效益的考虑，决定采用恒压变频供水系统。但上述的恒压供水系统有一个很大的弊病，就是在一个变频泵已经工作但压力仍然达不到设定压力，需要启动另外一个泵时把主线路从变频器切换到工频线路上，从理论上讲是不错的，变频器输出电压是380V，工频线路输出的也是380V。但是实际应用中工频线路的电压是不定的。3一般在水厂的配电室里对外输出有两到三个档，一个是春秋季节时用的380V的供电电压，另一个是夏天时用的420V或420V以上（因为用空调冰箱较多），设所需水压0.2mpa，单泵只能达到0.195mpa，则需要加泵，当线路由变频切换到工频时，电压突然增大，多出来的电压会使水泵向上抽更多的水，很有可能使水压超过设定值，PLC根据压力传感器的信号令A泵退出运行，但实际水压并未达到0.2mpa稳定后仍然需要加泵，B泵频率上升至50Hz，切换线路并启动C泵，切换时又遇到刚才的状况，导致水泵频繁切换，但水压始终上不去。三、本课题的总体方案（一）系统的总体布局图 图1-2 系统总体布局图（二）系统的总体方案 系统采用3台水泵并联运行方式，把1泵和变频器连接，实现变频运行。为保护电机，2泵和3泵用软起动器来启动，起动参数可调，而且采用软起动具有软停车功能，即平滑减速，逐渐停机，它可以克服瞬间断电停机冲击电流大的弊病，减轻对管道的冲击，避免高程供水系统的“水锤效应”，减少设备损坏。在工作过程中，压力传感器将主管网水压变换为电流信号，经模拟量输入模块，输入PLC，PLC根据给定的压力设定值与实际检测值进行PID运算， 输出控制信号经模拟量输出模块至变频器，调节水泵电机的频率。当用水量较小时，一台泵在变频器的控制下恒压运行，当用水量大到水泵全速运行也不能保证管网的压力达到设定值时，压力传感器上传的信号被PLC检测到，PLC自动将变频泵的频率降至出水频率，同时将第二台泵软启动投入到工频运行，以保持压力的稳定，此时管网压力恒定依靠调节变频泵频率实现；一段时间后，若2台泵运转仍不能满足压力的要求，则依次将软启动下一台水泵。当用水量减少时，首先表现为变频器已工作在最低速信号有效，这时实际压力值大于设定压力，PLC将最后启动的工频泵停掉，以减少供水量。4一段缓冲时间后，当变频器仍工作在出水频率以下时，PLC再软停车停掉第2台工频运行的电机，此时管网压力恒定依靠调节变频泵频率实现。为了防止备用泵锈死，用PLC定时，B、C泵循环备用。循环时间可默认定在每周三凌晨2点，因为这时用水量较少，备用泵循环可顺利进行。主要参数的设定可用文本显示器来设定。5省去了改写程序的麻烦。（三）本系统的特点 提高备用泵的利用率，是本系统的第一个目的，也是第一个特点。节能，是设计这套系统的另一个重要目的。第一，普通二级加压水厂只单纯手动控制电机的启动和切换，这样在电机启动时会产生很大的启动电流，长此以往对电机寿命有很大损害，而且在供水时一直按工频全速运转效率低、能耗大。而本系统可根据实际压力变化自动调整变频器频率，从而改变电机转速，减少了能量的消耗。第二，普通恒压供水在用水量变化较大时有高效、节能的作用，但在用水量很小的情况下，如晚上，变频器工作在出水频率附近，耗电量增大。下面引用我的校外导师的一篇文章来说明。在农村，每村平均户数在260户左右，每户每月用水量大约在3t，每月全村用水量约780t，平均每天用水约26t。经过统计，每天早、中、晚各1h用水量之和占全天用水量的80左右，即3h供水量为21t，平均7t/h。而其他21h供水总量为5.4t，平均0.26t/h。如该村选用的潜水电泵是2OOQj3252/4，额定流量32m/h，额定功率7.5KW，则在除早、中、晚三时的时间里，其流量占额定流量的0.81，不足1，而在早中晚三时，流量占额定流量的21。根据试验，当2OOQj3252/4潜水电泵与变频设备合理匹配的情况下，当流量达到额定流量21，其能耗为3.1KW。由上面的分析可知，早中晚三时供水总量为80，而耗电量为9.3kWh；而其他21个小时，供水总量为20，而耗电量为34.65kWh。6早、中、晚三时供水量80，只占全天耗电的21，而其余时间供水量20，耗电却占全天的79。这显然是极不合理的现象。因此，必须解决好微小流量时能耗大效率低的问题。当流量较小时，恒压供水模式将转换成压差供水模式。压差供水模式的工作过程如下，当流量条件满足压差方式时，系统自动切换。变频泵以50Hz的频率开启，向微泄露补偿器压水，当压力达到压差上限时，水泵停止供水并停机。这时管道的压力由微泄露补偿器来提供。当压力传感器检测到压力低于压差下限时，变频泵再次以工频把补偿器压满。在压力达到压差上限时，定时器同时计时，在变频器若干次的启停后（系统默认为4次），PLC自动比较压力由压差上限到压差下限的的时间是否低于系统设定的频率上升时间，若都低于说明需水量已增大，系统就自动切换到恒压供水状态。微泄露补偿器是比传统的压力罐、气压罐更先进、更环保的恒压装置。只使用普通气囊储气，而微泄露补偿器使用高质量橡胶囊储气，杜绝了二次污染。本系统是由变频技术、压差恒压自动转换技术及微泄露补偿技术组成。采用这种技术供水时，变频设备能自动的根据供水流量转换供水方式，并利用微泄漏补偿器储能，来实现微小流量下高效率供水的目标。四、本课题的主要工作 本文所做的工作分为两个方面，一是电气图的设计；二是PLC程序的编制满足工艺要求。全文主体思路共分为5章，第一章概述恒压供水问题的提出和意义，国内恒压供水系统的现状，明确论文要解决的问题并提出总体方案；第二章概述恒压供水方案解决的基础上，介绍恒压供水系统的主要器件的原理和使用方法。第三章详细介绍全自动供水系统的硬件设计。第四章详细阐述供水系统的软件设计。第五章是结论，总结该系统的设计思路及优点。第二章 恒压供水系统的原理一、变频器 （一）变频器的工作原理 变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。我们公司现在使用的变频器主要采用交直交方式（VVVF变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。变频器的电路一般由整流环节、中间直流环节、逆变环节和控制环节4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。 从理论上可知电机的转速N与供电频率f有以下关系： ( q-电机极数 s-转差率) （2-1） 由上式可知，转速n与频率f成正比，如果不改变电动机的级数，只要改变频率f即可改变电动机的转速，当频率f在050Hz的范围内变化时，电动机转速调节范围非常宽。变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。变频器在工频以下和工频以上工作时的情况：1.变频器小于50Hz时，由于I*R很小，所以U/F=E/F不变时，磁通为常数，转矩和电流成正比，这也就是为什么通常用变频器的过流能力来描述其过载（转矩）能力，并成为恒转矩调速。2.变频器50Hz以上时，通常的电机是按50Hz电压设计制造的，其额定转矩也是在这个电压范围内给出的。因此在额定频率之下的调速称为恒转矩调速。 (T=Te， P60Hz时，X会相应减小。对于电机来说， (K-常数，I-电流，X-磁通) （2-4）因此转矩T会跟着磁通X减小而减小。结论：当变频器输出频率从50Hz以上增加时，电机的输出转矩会减小。3.变频器结构电路 主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。（二）控制回路端子1.控制回路端子图变频器实际应用中接线端子排列如图2-3所示。图2-3 变频器端子图2.控制回路端子功能说明变频器中所用的各个端子说明如表2-1所示。JP1跳线说明：电源：1-2短接，8V+输出5V/50mA。电源：2-3短接，V+输出10V/10mA。表2-1 变频器端子功能表种类端子符号端子功能备 注模拟输入V+向外提供+5V/50mA电源或+10V/10mA电源由控制板上JP1选择V-向外提供-10V/10mA电源VI1频率设定电压信号输入端1010VVI2频率设定电压信号输入端2-1010VII频率设定电流信号输入正端（电流流入端）020mAGND频率设定电压信号的公共端（V+、V-电源地），频率设定电流信号输入负端（电流流出端）控制端子X1多功能输入端子1多功能输入端子的具体功能由参数L-63 L-69设定，端子与CM端闭合有效X2多功能输入端子2X3多功能输入端子3X4多功能输入端子4X5多功能输入端子5X6多功能输入端子6X7多功能输入端子7，也可作外部脉冲信号的输入端子 FWD正转控制命令端与CM端闭合有效，FWD-CM决定面板控制方式时的运转方向。REV逆转控制命令端RST故障复位输入端CM控制端子的公共端+24向外提供的+24V/50mA的电源 （CM端子为该电源地）模拟输出AM可编程电压信号输出端，外接电压表头（由参数b-10设定）最大允许电流1mA输出电压010VFM可编程频率信号输出端，外接频率计（由参数b-11设定）最高输出信号频率50KHz、幅值10VAM-AM、FM端子的公共端内部与GND端相连OC 输出OC1OC2可编程开路集电极输出，由参数b-15及b-16设定最大负载电流50mA，最高承受电压24V故障输出TATBTC变频器正常：TA-TB闭合TA-TC断开变频器故障：TA-TB断开TA-TC闭合触点容量：AC250V 1A阻性负载RS485通讯ABRS485通讯端子3.变频器的基本配线图如图2-4所示。图2-4 变频器基本配线图4.故障诊断与对策当变频器有故障时，1泵故障输入置1，1泵停止，具体故障如表2-2。表2-2 变频器故障对策表故障代码故障说明可能原因对 策Er.01加速中过流1. 加速时间过短2. 转矩提升过高或V/F曲线不合适1. 延长加速时间2. 降低转矩提升电压、调整V/F曲线Er.02减速中过流减速时间太短增加减速时间Er.03运行中过流负载发生突变减小负载波动Er.04加速中过压1. 输入电压太高2. 电源频繁开、关1. 检查电源电压2. 用变频器的控制端子控制变频器的起、停Er.05减速中过压1. 减速时间太短2. 输入电压异常1. 延长减速时间2. 检查电源电压3. 安装或重新选择制动电阻Er.06运行中过压1. 电源电压异常2. 有能量回馈性负载1. 检查电源电压2. 安装或重新选择制动电阻Er.07停机时过压电源电压异常检查电源电压Er.08运行中欠压1. 电源电压异常2. 电网中有大的负载起动1. 检查电源电压2. 分开供电Er.09变频器过载1. 负载过大2. 加速时间过短3. 转矩提升过高或V/F曲线 不合适4.电网电压过低1. 减小负载或更换成较大容量变频器2. 延长加速时间3. 降低转矩提升电压、调整V/F曲线4. 检查电网电压Er.10电机过载1. 负载过大2. 加速时间过短3. 保护系数设定过小4. 转矩提升过高或V/F曲线 不合适1. 减小负载2. 延长加速时间3. 加大电机过载保护系数（H-2）4. 降低转矩提升电压、调整V/F曲线Er.11变频器过热1. 风道阻塞2. 环境温度过高3. 风扇损坏1. 清理风道或改善通风条件2. 改善通风条件、降低载波频率3. 更换风扇Er.12输出接地1. 变频器的输出端接地2. 变频器与电机的连线过长 且载波频率过高1. 检查连接线2. 缩短接线、降低载波频率Er.13干扰由于周围电磁干扰而引起的误动作给变频器周围的干扰源加吸收电路Er.14输出缺相变频器与电机之间的接线不良或断开检查接线Er.15IPM故障1. 输出短路或接地2. 负载过重1. 检查接线2. 减轻负载Er.16外部设备故障变频器的外部设备故障输入端子有信号输入检查信号源及相关设备Er.17电流检测错误1. 电流检测器件或电路损坏2. 辅助电源有问题向厂家寻求服务Er.18PID反馈故障1. PID反馈信号线断开2. 用于检测反馈信号的传感器发生故障3. 反馈信号与设定不符1. 检查反馈通道2. 检查传感器有无故障3. 核实反馈信号是否符合设定要求二、软起动 （一）软起动的基本原理 软起动器是一种用来控制鼠笼型异步电动机的新设备，集电机软起动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置，国外称为 Soft Starter。软启器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。9软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。（二）常见故障的排除 STR软启动器有10种保护功能。当软启动器故障保护功能动作时，软启动器立即停机。操作键盘显示故障保护代码，用户可根据代码所对应的故障原因进行分析处理。在故障排除后，可通过复位键RESET进行复位。使软启动器回到启动准备状态。详见表2-3。表2-3 软启动器故障对策表常见故障原因说明处理办法Phr进线电源相序错误调换任两相进线Pho进线电源缺相检查进线使之可靠接入Pr01 起动峰值电流过流保护起动电流超过4倍Ie调整起动时间及起始电压Pr02I2t保护调整限流参数或起动时间参数设定Pr03电动机过流保护避免负载急剧变化Pr04电动机过载保护减小电机负载Pr05 非法起动保护重新确认控制模式Pr06在起动或运行中缺相检查进线电源Pr07干扰保护处理干扰源 Pr08设定参数丢失重新设定各参数OH过热保护降低起动频度（三）文本显示器 在PLC程序设计中，有一些参数需要根据实际情况变动，这时如果再重新改变程序的话，会增加出错率。这时通过串口线把PLC的RS232端口和文本显示器的RS232端口连接起来，显示器中设置的参数和PLC里设定的特定寄存器值相对应。通过屏幕键盘的操作可该变程序里寄存器的数值。10文本显示器面板如下图所示。 图2-5 文本显示器面第三章 供水系统的硬件电路设计 一、主要器件选型 （一）供水泵的选择 如我们学校里，设定每人一天的用水量为30升，我校共有32000多名学生、2600多名教职工，共34000多人，可按30000人来计算。则一天的最大用水量为 （3-1）每小时最大时的用水量为 （3-2）最高的楼为11层，每层高度按3m计算，则楼高为33m，供水高度为33m。一般由现实需要还要加上一层，即供水高度为36m，再加上经验值15m20m，则泵的总扬程为5156m。选择离心泵ISG80-50-200，适配15KW的电机（Y160M2-2），共3台。（二）变频器和软起动选型 由于电机的功率为15KW，选择康沃生产的P2系列CVF-P2-4T0185，软起动器选择STR015A，功率为18.5KW。二、供水系统的电气设计 （一）恒压供水思路 本系统具体控制方案为： 1. 供水（1）单泵工作开机延时5秒，首先开启真空泵，开启1泵真空电磁阀和1泵电动阀，真空泵工作1分钟后（可以设置），开启变频1泵，关闭真空泵，关闭1泵真空电磁阀；1泵按2HZ/S速度上升至出水频率（可以设置），再按1HZ/S速度工作。（2）进泵当1泵到达全速但压力达不到设定值，延时（可以设置）开启真空泵，开启2泵真空电磁阀和2泵电动阀，真空工作1分钟后（可以设置），软起工频2泵，关闭真空泵，关闭2泵真空电磁阀；1泵下降至出水频率（可以设置），若压力超过设定压力，重新执行单泵工作程序。（3）退泵当1泵频率下降至出水频率（可以设置），实际压力超过设定压力，延时（可以设置），停止2泵，关闭2泵电动阀，重新执行单泵工作程序；（4）3泵为手动/自动备用泵，本系统考虑到当遇到特殊情况时两个泵达不到需求时，要启动3泵。故在PLC程序中编写了进退3泵的程序。（5）电动阀门可自动，也可手动控制。2. 取水当蓄水池水位下降到水位下限后，停止所有工作供水泵，并开启取水电动阀；到达工作上限时，自动启动系统，关闭取水电动阀，按照以上程序执行。3. 工作状态系统分自动和手动控制，在自动状态下执行自动程序，在手动状态下能够手动启动所有负载。具体思路如图3-1所示。图3-1 恒压供水思路图（二）强电驱动线路1 系统采用3台水泵并联运行方式，功率为15kw，两备一用。把1泵和变频器连接，实现变频运行。2泵和3泵用软起动器来启动，起动参数可调，而且采用的软起动器具有软停车功能。在变频器的接点中，常开触点KM7代表手动，常开触点KM8代表自动，当需要系统自动时，KM8闭合，由PLC的模拟量模块输出电压信号来改变变频器频率，变频器中的AM，AM-接点连接模拟量模块中的频率输入端口，并进行处理；当旋钮打到手动档时，KM7闭合，由滑动变阻器来改变VI1口的输入电压，进而改变频率，从而调节水泵的转速。KA1线圈连接+24V和OC1端口，作用是当变频器启动完成后，线圈通电。当变频器出现故障时，TA、TC内置开关闭合，P01口接通。FWD和CM接通时电机正转，因为本系统不需要电机反转，故没有显示反转接口。软启动器的STOP、COM和RUN端口连接方式如图3-2，当RUN和COM接通时，软启动器启动，启动时间可以设置。启动完成后，12V和OC端口接通。K12和K14接口分别接P03和24V，当软启动器出现故障时，两端口的内置开关接通，P03有信号，PLC会自动令水泵停止工作并令3泵启动接替2泵。3泵故障设置同2泵。变频器和两个软启动器的启动完成端口连接的线圈电路中都连接有一个二极管，它的作用是为了消除继电器线圈中的剩余电量，防止浪涌电流烧毁端口内部器件。两软启动器下面的线路是为定时转换备用泵而设计的，系统启动时默认开一号线路，即KM9，KM10闭合，KM11，KM12断开；当设定时间与系统内部时间相等时，KM9，KM10断开，KM11，KM12闭合。最初的设计想法是把KM9和KM10定义为三个常闭触点，这样定义I/O口和编程时都会简便一些，比如把KM9和KM10分别改为常闭触点KM11和KM12。当需要备用泵转换时，只让KM11（KM11归于KM11）和KM12（KM12归于KM
