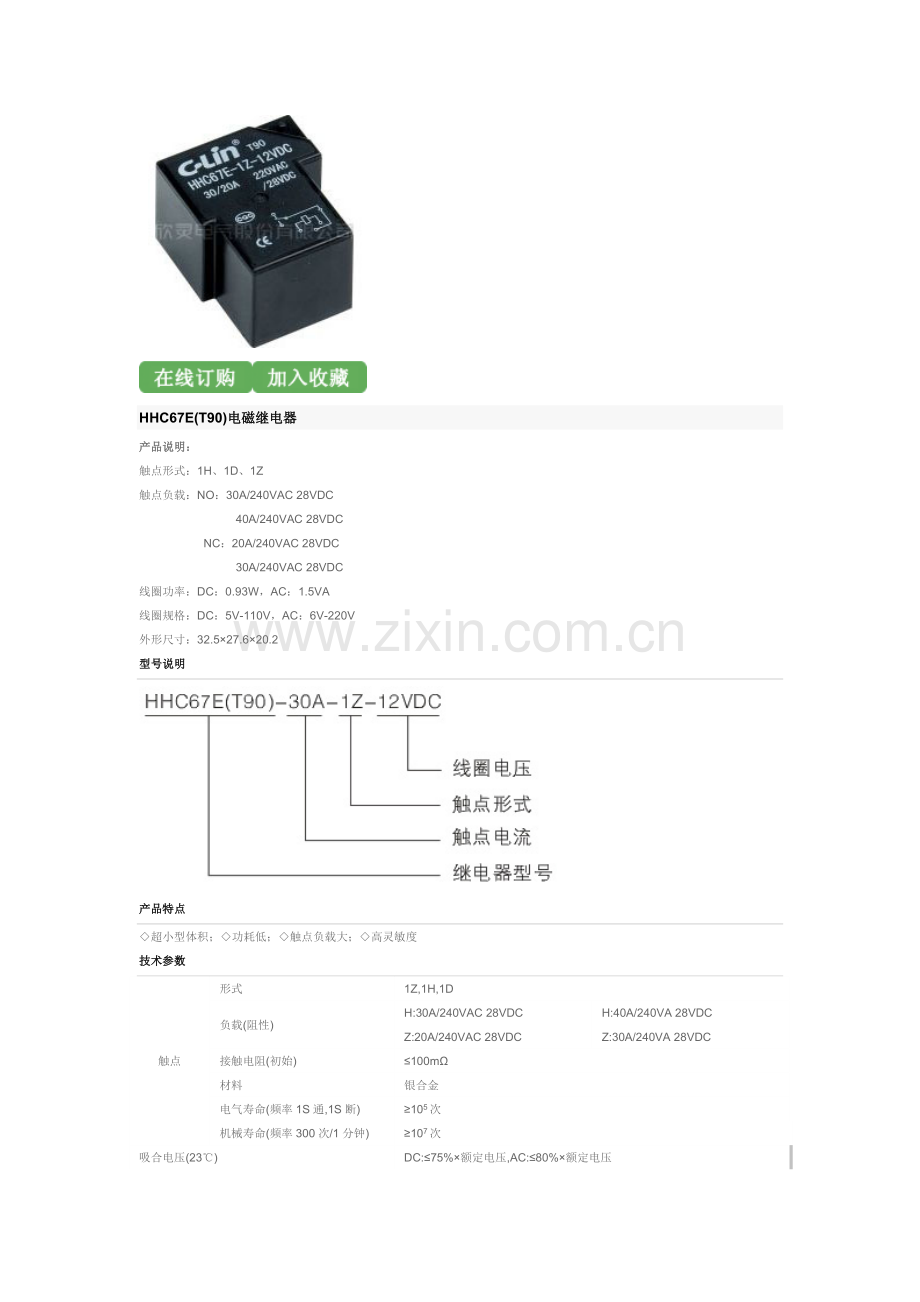

HHC67E(T90)电磁继电器
产品说明：
触点形式：1H、1D、1Z
触点负载：NO：30A/240VAC 28VDC
                              40A/240VAC 28VDC
                    NC：20A/240VAC 28VDC
                              30A/240VAC 28VDC
线圈功率：DC：0.93W，AC：1.5VA
线圈规格：DC：5V-110V，AC：6V-220V
外形尺寸：32.5×27.6×20.2
型号说明

产品特点
◇超小型体积；◇功耗低；◇触点负载大；◇高灵敏度
技术参数
触点
形式
1Z,1H,1D
负载(阻性)
H:30A/240VAC 28VDC
Z:20A/240VAC 28VDC
H:40A/240VA 28VDC
Z:30A/240VA 28VDC
接触电阻(初始)
≤100mΩ
材料
银合金
电气寿命(频率1S通,1S断)
≥105次
机械寿命(频率300次/1分钟)
≥107次
吸合电压(23℃)
DC:≤75%×额定电压,AC:≤80%×额定电压

释放电压(23℃)
DC:≥10%×额定电压,AC:≥30%×额定电压

最大电压(23℃)
110%×额定电压

线圈规格
直流(DC)
3V,5V,6V,9V,12V,15V,18V,24V,36V,48V,110V,(电压可订制)

交流(AC)
12V,24V,48V,110V,220V,(电压可订制)

线圈功率
直流(DC)
0.93W

交流(AC)
1.2VA

吸合时间
≤15ms

释放时间
≤10ms

初始耐压
同极触点之间
1500VAC/1min(漏电流 1mA)

异极触点之间

触点与线圈间
1500VAC/1min(漏电流 1mA)

绝缘电阻
≥100MΩ(500VDC)

环境温度
-55~+70℃(不冷凝)

环境湿度
35%~80%RH

大气压力
86~106KPa

耐冲压
10G(正弦半波脉冲:11ms)

耐振动
10~55Hz 双振幅:1.5mm

安装方式
PCB印刷板焊接式

包装信息
内盒数量
50只/纸盒

外箱数量
纸盒:500只/箱

外箱尺寸
360mm×210mm×325mm

重量
大约33g/只,毛重16.7KG/箱,净重15.7KG/箱

外形图、接线图、安装尺寸(mm)

性能曲线图
