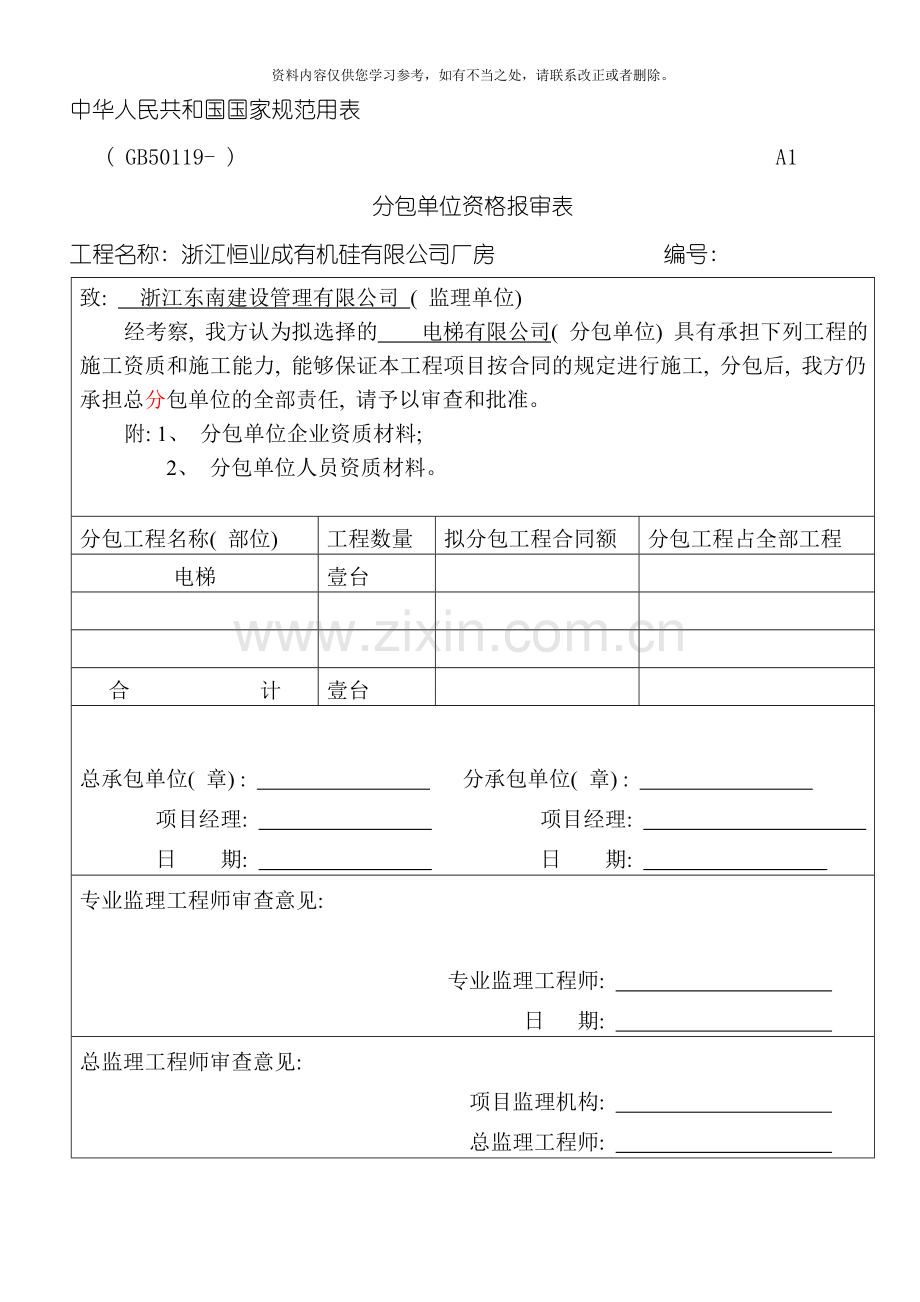

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。中华人民共和国国家规范用表 ( GB50119- ) A1分包单位资格报审表工程名称: 浙江恒业成有机硅有限公司厂房 编号: 致: 浙江东南建设管理有限公司 ( 监理单位) 经考察, 我方认为拟选择的 电梯有限公司( 分包单位) 具有承担下列工程的施工资质和施工能力, 能够保证本工程项目按合同的规定进行施工, 分包后, 我方仍承担总分包单位的全部责任, 请予以审查和批准。附: 1、 分包单位企业资质材料; 2、 分包单位人员资质材料。分包工程名称( 部位) 工程数量拟分包工程合同额分包工程占全部工程电梯壹台合计壹台总承包单位( 章) : 分承包单位( 章) : 项目经理: 项目经理: 日 期: 日 期: 专业监理工程师审查意见: 专业监理工程师: 日 期: 总监理工程师审查意见: 项目监理机构: 总监理工程师: 日 期: ( 本表由承包单位填报, 一式四份) 中华人民共和国国家规范用表 ( GB50119- ) A2施工组织设计( 方案) 报审表工程名称: 浙江恒业成有机硅有限公司厂房 编号: 致: 浙江东南建设管理有限公司 ( 监理单位) 我方已根据施工合同的有关规定完成了电梯安装工程施工组织设计( 方案) 的编制, 并经我单位上级技术负责人审查批准, 请予审查收。总承包单位( 章) : 分包单位( 章) : 项目经理: 项目经理: 日 期: 日 期: 专业监理工程师审查意见: 专业监理工程师: 日 期: 总监理工程师审查意见: 项目监理机构: 总监理工程师: 日 期: ( 本表由承包单位填报, 一式四份) 电 梯 安 装施 工 组 织 设 计( 施工方案) 项目名称: 浙江恒业成有机硅有限公司厂房编制: 审核: 批准: 年 月 日目 录编制说明及依据2一、 工程概况3二、 工程相关组织及资质4三、 施工准备5四、 电梯安装过程的控制7五、 施工安全质量管理12六、 相关记录14 施工组织设计编制说明及依据为使电梯安装项目工程如期圆满完成, 并在施工活动中有统一的行动依据, 保证施工活动有条不紊地进行, 提高整个施工工地的电梯安装质量、 安全生产、 文明施工的水平, 达到预定的各项质量、 安全目标, 特制定本电梯安装施工组织设计方案。本方案的编制依据: 、 电梯( 扶) 梯设备买卖合同; 、 电( 扶) 梯设备安装合同; 、 国家现行的规范、 技术质量标准: u 电梯工程施工质量验收规范GB5O310 ; u 电梯制造与安装安全规范GB7588 ; u 电梯技术条件GB/T100581997; u 建筑施工安全检查安全技术规范JGJ5999; u 施工现场临时用电安全技术规范JGJ4688; 一、 工程概况、 工程项目名称: 浙江恒业成有机硅有限公司厂房、 工程项目地址: 袍江工业区、 建设单位: 浙江恒业成有机硅有限公司、 建设单位地址/电话/联系人: 、 设备合同号: 11070601、 安装合同号: 11070601、 电梯安装概况: 见表表: 电梯安装概况安装位置电梯型号数量库房位置安装工期( 天) 完成日期备注厂房JXW1顶层15天 .8.10、 本工程项目的特点( 施工条件: 工期; 建设单位配合情况; 特殊要求; 交钥匙工程和采用新技术、 新工艺、 新设备、 新材料的质量安全保证措施等) : 二、 工程相关组织及资质、 电梯设备制造单位: 电梯有限公司、 电梯安装单位: 电梯有限公司资质: ( 见附件) 工程项目经理部的组建根据电梯安装工程的特点, 我公司选派一批专业的、 有丰富工程管理经验的人员组成项目经理部。本工程项目经理部由以下人员组成( 见表) 。表: 项目经理部人员姓名职务职称备注 项目经理总经理 技术负责人工程师 检验员检验 安全员工程队长 安装班组长安装班长项目经理部组建后, 在建设单位、 监理单位、 建筑总承包单位的指导和配合下, 对施工项目实行全过程的管理, 对工程工期、 质量、 安全文明实施组织协调、 控制和决策, 确保完成本项目工程, 达到公司要求的管理目标。三、 施工准备施工的准备工作( 见下表) 技术准备材料准备作业条件工程施工许可电梯设备技术文件开箱清点土建条件开工告知( 申报) 编制项目施工组织设计方案施工工具安全用品) 、 技术准备A、 熟悉设备随机技术文件、 井道土建图、 机房平面布置图等资料, 并与实际对照确认。如有异议应及时与公司安装部和建设单联系。B、 由公司安装部门组织专业技术人员按工程项目情况编制项目施工组织设计方案, 由质量安全工程师审核。对于重大的项目工程, 公司将组织专家组对方案进行专项论证审查。C、 技术交底: 开工前项目部技术负责人必须将本工程项目施工组织设计方案及时向安装班组交底, 使其熟悉操作工艺的各项要求( 工期要求、 质量要求、 施工过程中应注意的问题) 。D、 安装环保交底: 结合工程特点和要求, 项目部安全员以书面形式向安装班底交底各项工序应遵守的安全操作规程及现场的环抱制度。) 、 材料准备A、 开箱清点: 由开箱验收组织者( 公司委派) 、 建设单位( 或委托监理单位) 人员、 项目经理( 或委托人) 三方共同确认的方式开箱清点, 将现场设备实物与装箱清单逐一核对。如有破损, 错缺件, 丢失件等情况, 应填写在开箱记录清单上, 并反馈给公司, 由相关责任方承担赔偿责任。 B、 施工工具: 根据工程项目需要准备施工的电焊机、 电气焊工具、 电锤、 切割机、 卷扬机、 激光放线仪、 找导尺、 线坠、 水平尺, 磁力线坠、 电工工具、 钳工工具等。 ) 、 作业条件准备: A、 土建条件: 井道土建完工, 井道尺寸, 机房预留孔、 机房机墩符合图纸要求, 井道垂直度在允许偏差范围内, 井道凸出物清理, 低坑内建筑垃圾清楚完毕。如不符合要求, 项目部以安装工地勘察表、 安装工地备忘录的书面形式通知建筑单位予以修正。B、 安全用品准备: 准备好必须的劳动防护用品和安全用品, 如: 安全帽、 安全带、 安全鞋、 安全标志、 生命线、 医药箱、 安全护栏等。C 、 供电: 建设单位将三相五线制电源接入电梯机房, 电线线经应符合设计要求。若施工用电照明用电采用临时电源, 则该电源设施必须符合作业标准施工现场临时用电安全技术规范的要求。) 、 工程施工许可: 根据特种设备安全监察条例( 国务院 373号令) 要求, 电梯安装施工前应书面告知市一级特种设备安全管理部门。由项目部填写的安装改造维修告知书并附安装人员的特种设备作业人员证原件送当地技术监督部门告知, 经同意后开始安装施工。四、 电梯安装过程的控制电梯安装施工过程见以下电梯安装施工流程图: .电梯安装施工流程图、 样板架安装 取L45( L50) 等边角钢两根, 长度约为井道深度尺寸, 在井道顶板下2001000mm处用M16膨胀螺栓将角钢水平固定于井道壁上。在将样板架固定于角钢上。若井道壁为非混凝土而是砖墙结构, 则角钢适当加长, 在砖墙凿洞, 将角钢埋入固定。控制要点: 样板架固定应水平垫实、 不翘动, 水平度3/1000、 挂基准线根据井道尺寸、 机房尺寸情况, 从样板架上挂基准垂线: 1) 、 轿厢导轨基准线4根; 2) 、 对重导轨基准线4根; 3) 、 厅门地坎基准线2根; 当垂线晃动不易静止时, 可在底坑内放一水桶, 桶内装入适量的水或机油, 将线坠置于桶内, 增加阻尼使线坠尽快静止。控制要点: 1) 、 基准线的确定应根据井道尺寸, 综合考虑, 在符合安装要求的前提下, 尽可能少剔牛腿和墙面, 避免费工费时。2) 、 有2台或多台电梯并列安装时, 基准线的确定还应考虑多台电梯的层门, 层指灯、 召唤盒、 大理石或装饰墙门套的间隔尺寸, 在高低上下保持基本一致。3、 导轨支架、 导轨的安装 导轨支架、 导轨安装时对电梯运行的振动、 噪音、 乘坐舒适感都有很大的影响, 施工时应特别引起重视。安装流程: 调整导轨安装导轨安装导轨支架控制要点: 1) 、 导轨支架安装应牢固, 可调整导轨支架在调整好后, 用电焊焊接固定, 防止松动移位。2) 、 导轨调整时, 为保证调整精度, 要在导轨支架处及相邻的两导轨支架中间的导轨处设置量点。3) 、 注意控制支架的水平度、 导轨的垂直度、 导轨端面的距离偏差、 导轨接头处的缝 隙、 接头处台阶等必须符合公司规定的安装质量要求。4、 层门安装 安装流程: 门锁安装层门导轨厅门立柱安装地坎门套安装层门安装 控制要点: 1) 、 因层门是经常运动的部件, 且在使用时易被碰撞, 故特别要注意安装可靠, 不松动。2) 、 每档门的定位( 地坎中心线为基准) , 从顶楼至底楼必须统一准确。5、 机房设备安装 安装流程: 承重梁安装限速器安装曳引机安装 控制要点: 1) 、 承重梁安装为隐蔽工程, 承重梁埋入承重墙的深度必须1/2墙身+20mm且75mm。2) 、 曳引机安装注意曳引轮、 导向轮、 轿厢( 或轿顶轮) 中心、 对重( 或对重轮) 中心点的定位准确性。6、 对重安装 安装流程: 吊装前准备工作放置对重块安装导靴吊装对重框架 控制要点: 1) 、 注意对重框吊装的安全; 2) 、 导靴安装调整后, 所有螺栓一定要拧紧, 防止松动。3) 、 必须要安装对重的安全护栏。 7、 轿厢安装 安装流程: 安装导靴安装底盘安装上梁安装立柱安装底梁准备工作安装轿顶/门机安装限位开关安装超载、 满载开关安装轿壁控制要点: 1) 、 底梁定位准确, 且横、 纵向水平偏差1/1000; 2) 、 安装安全楔块、 楔齿距导轨间隙34mm, 且四个工作面应一致; 3) 、 上下导靴中心与安全钳中心三点要在同一条垂线上, 不能有歪斜、 偏移现象; 4) 、 安装轿顶门机, 门机导轨应保持水平。8、 井道机械设备安装安装限速器涨紧装置、 限速绳安装缓冲器安装缓冲器底座 安装流程: 安装补偿链或补偿绳装置 控制要点: 1) 、 缓冲器底座必须安装在混凝土或型钢基础上, 缓冲器的中心位置、 垂直偏差、 水平偏差符合要求; 2) 、 安装限速器涨紧装置、 限速绳须与机房内限速器垂直对应, 即限速器轮槽心与轿厢控制杆上的绳头中心、 涨紧轮槽心垂直; 3) 、 安装补偿链或补偿绳时注意必须使补偿链或补偿绳自由悬挂, 充分退扭。9、 钢丝绳安装做绳头调整钢丝绳挂钢丝绳取断钢丝绳测量钢丝绳长度 安装流程: 控制要点: 1) 、 取断钢丝绳后, 使之自然悬挂于井道内, 消除内应力; 钢丝绳有油污、 泥渣, 用棉纱浸煤油拧干后檫试。注意不能直接用煤油清洗, 以防洗掉绳内的润滑脂。2) 、 调整钢丝绳, 使其相互间的张力差控制在5%内。10、 电气部分安装 电气部分安装顺序见前电梯安装施工流程图。 控制要点: 1) 、 电线管、 槽固定应牢固, 横平竖直, 固定卡子的安装密度应符合电气安装规范; 2) 、 中间接线盒、 分线盒、 召唤盒、 层楼指示盒等均应安装平整、 牢固。3) 、 感应器、 限位开关、 极限开关、 遮磁( 光) 板、 感应打板的安装应保证电梯运行时的动作可靠性, 且与其它部件没有相碰、 檫的现象; 4) 、 随行电缆安装前必须充分自由退扭, 随行电缆长度的选取应使当轿厢墩底时距地面100200mm, 且当轿厢墩底和撞顶时不使电缆拉紧, 还应避免电缆与限速器钢丝绳。5) 、 控制柜、 接线盒、 线槽、 线管等电气设备金属外壳必须有良好的接地, 接线采用黄绿双色线, 其截面积不小于相线的1/2, 且4mm。11、 整机调试 流程图: 静态测试调整曳引机运转准备工作电器线路检查实验功能试验载荷试验安全装置检查试验快车试运转慢车试运转 控制要点: 整机调试是项重要而仔细的工作, 调试的质量直接牵涉到整机的性能和各 项指标。因此准备工作必须充分。1) 、 随机文件的有关图纸、 说明书应齐全。调试人员必须掌握电梯调试大纲的内容, 熟悉该电梯的性能特点和测试仪器的使用方法。为此, 公司指派富有实践经验的调试工程师负责该项目工程的调试; 2) 、 对所有机械设备包括导轨等须清洁、 除尘、 加油; 3) 、 检查电气线路接线正确, 核对无误, 连接可靠, 编号齐全准确; 4) 、 测试电气设备及线路的绝缘电阻达到要求; 5) 、 所有电气设备的金属外壳均可靠接地; 6) 、 电动机的过电流、 短路保护的保护装置整定值在产品设计规定的范围内; 7) 、 在控制柜处, 取掉曳引机连线, 采用模拟的方法检查选层、 开关门、 定向、 换速、 截车、 平层、 停车等各种动作程序分别正确, 门锁、 安全开关、 限位开关是否在系统中起作用。电气元件动作是否正常, 有否不正常的振动, 噪音、 过热、 接触不良的现象。以上准备工作完毕后, 按电梯型号相应的调试大纲按步骤调试。12、 电梯的经验1) 、 安装班组自检: 安装班组在安装过程中, 在不同的安装阶段需完成一道工序后自检, 符合要求后在完成下一道工序; 整机安装完成后, 对整机进行自检。自检合格后安装班组填写施工验收报验申请单由项目部报公司( 分公司) 安装部申请专检检验。 2) 、 公司( 分公司) 安装部在接到项目部专检申请后指派检验工程师进行专检, 检验中如有不合格项, 安装班组负责整改。3) 、 整机检验合格后, 检验工程师填写电梯安装竣工验收报告报当地特种设备安装检测机构申请对电梯进行检测, 检测合格后再办理三方移交手续。五、 施工安全质量管理1、 施工安全管理目标 本项目工程安全管理实行标准化管理, 争创”安全施工标准化工地”。 本项目工程将贯彻”安全第一, 预防为主”的思想, 坚持”管生产必须管安全”的原则, 加强安全管理, 以实现以上的施工安全管理目标。2、 安全生产质量保证体系安全生产质量由项目经理总负责, 项目副经理负责分管安全措施的指定和落实、 安全用品的到位, 技术负责人分管技术质量, 安全员负责检查各项安全制度的执行情况、 安全用品的使用情况, 检验员负责检查安全质量, 安装班组长负责本班组的安全施工、 工作进度和安装质量, 并督促检查安装人员按安全操作规程工作。 安全生产质量保证体系组织机构见下图。项目经理 技术负责人 检验员安全员安装班组长安装人员 3、 安全质量管理措施1) 、 施工人员持证上岗及安全培训凡电梯安装施工人员必须持有政府部门相应的安装资格证, 考核合格才允许上岗。 2) 、 进场的安全教育 对所有进场的工人由项目部组织, 安全员负责的安全教育, 重点是安全思想教育、 安全生产制度、 安全技术教育。 3) 、 做好劳动防护 正确使用”三宝”( 即安全帽、 安全带、 安全网) 、 生命线。在使用前对劳动用品进行检查, 如安全帽是否有缺损、 安全带和生命线有否过检测期和破损, 安全网是否破损等。4) 、 施工技术及安全技术交底项目技术人员负责人负责向班组长( 必要时含操作者) 进行该项目工程的施工技术及安全技术进行交底, 特别是根据项目的特点要有针对性的措施, 交底工作须履行签字手续, 班组长根据交底内容组织操作者进行学习落实。5) 、 检查制度实行由项目部领导安全值班制度, 并定期抽查多项安全制度的执行情况。日常的 安全检查工作由安全员检查, 检查记录必须保存。 6) 、 安全工地实行5S管理 为搞好文明生产, 使安装工地有序、 整洁、 确保安装质量和安全生产措施的实施。 安装工地全部实行5S管理。安全重点通告牌要有安全标志、 安全工作保证书、 就近医 院路线、 急救电话、 领导电话号码、 安全通道等, 并配备医药箱。 7) 、 脚手架搭设 脚手架搭设工作的分包单位必须具有相应建筑资质的单位承担, 脚手架搭设应符合建设部建筑施工扣件式钢管脚手架安全技术规范的标准, 搭设完毕后, 分包单位应提供脚手架检验合格证, 经安全员检验合格后才允许使用。8) 、 做好”四口、 五临边”的防护工作 作为电梯安装来说, 主要是做好电梯井道口的防护工作, 在每层楼的电梯井口必须设置护栏, 其高度900mm, 且安装中间栏和踢脚板。9) 、 用电安全 由于电梯安装的临时用电设备除少量的电焊机外, 大多为手用电动工具, 容量小( 小于50Kw) , 故在本方案中不单独编制临时用电施工组织设计方案。但在安装施工临时用电中, 我们将按照施工现场临时用电安全技术规范要求, 采用TSN供电系统、 三级配电结构、 两极漏电保护的方法。并规定漏电保护器的动作电流10mA, 用电设备的金属外壳必须接地, 在设置临时用电线路和装置时必须计算用电容量、 线路电压降、 电流量和考虑导线的机械强度诸因素。做到安全用电。10) 、 做好放火工作对施工人员进行放火教育, 并做好安全防护措施和专人监护。六、 相关记录、 七设备进场检 1、 建筑工程施工质量验收检查用表( 电梯工程检查用表) 1验批质量验收记录 编号: 11070601 2) 、 土建交接检验批质量验收记录 编号: 110706013) 、 驱动主机检验批质量验收记录 编号: 110706014) 、 导轨检验批质量验收记录 编号: 11070601 5) 、 批质量验收记录 编号: 110706016） 、 轿厢、 对重( 平衡重) 检验批质量验收记录 编号: 110706017) 、 安全部件检验批质量验收记录 编号: 110706018) 、 悬挂装置、 随行电缆、 补偿装置检验批质量验收记录 9) 、 电气装置检验批质量验收记录 编号: 11070601 10) 、 整机安装检验批质量验收记录 编号: 11070601中华人民共和国国家标准规范用表 GB50310- A1 工程开工复工报审表 工程名称: 浙江恒业成有机硅有限公司厂房 编号: 090401致: 浙江东南建设管理有限公司 ( 监理单位) 我方承担的 电梯安装 工程, 已完成了以下各项工作, 具备了安装开工条件, 请审批: 1、 安装电梯所需的土建条件已具备; 2、 电梯材料已进场; 3、 具有相应资质的人员已到位; 4、 相应资料已报审; 5、 主管部门已告知; 总承包单位( 章) : 分包单位( 章) : 项目经理: 项目经理: 日 期: 日 期: 审查意见: 项目监理机构: 总专业监理工程师: 开 工 报 告工程名称浙江恒业成有机硅有限公司厂房结构类型框架建设单位浙江恒业成有机硅有限公司电话 联系人: 施工单位 电梯有限公司电话 项目经理 监理单位浙江东南建设管理有限公司电话 现场监理设计单位浙江联合建工设计研究院有限公司电话联系人工程地址袍江工业区现场电话合同造价其中: 土建: 装修: 安装: 建设工程施工许可证签发单位及编号施工准备安全措施落实情况施工准备安全措施落实到位总包单位( 签章) 项目经理: 年 月 日施工单位( 签章) 年 月 日监理( 建设) 单位( 签章) 年 月 日浙建监A5-3设备清单、 合格证工程报验申请表工程名称: 浙江恒业成有机硅有限公司厂房 编号: A5-3-1-001致: 浙江东南建设管理有限公司( 监理单位) 我单位已完成了电梯安全部件工程, 按设计文件及有关规范进行了自检, 质量合格, 请予以审查和验收。附: 1、 工程质量控制资料 2、 安全和功能检验( 检测) 报告 3、 观感质量验收记录 4、 隐蔽工程验收记录 5、 质量验收记录 承包单位( 章) : 电梯有限公司项目经理: _日期: _审查意见: 所报隐蔽工程的技术资料齐全/不齐全, 且符合/不符合要求, 经现场检测、 核查合格/不合格, 同意/不同意隐蔽。所报检验批的技术资料齐全/不齐全, 且符合/不符合要求, 经现场检测、 核查合格/不合格, 同意/不同意下道工序。检验批的技术资料基本齐全, 且基本符合要求, 因砂浆/混泥土试块强度试验报告未出具, 暂同意进行下道工序施工, 待砂浆/混泥土试块强度试验报告补报后, 予以质量认定。所报分项工程的各检验批的验收资料完整/不完整, 且全部/未全部达到合格要求, 经现场检测、 核查合格/不合格。所报分部( 子分部) 工程的技术资料齐全/不齐全, 且符合/不符合要求, 经现场检测、 核查合格/不合格。纠正差错后再报。项目监理机构( 章) : _总/专业监理工程师: 日期: 本表一式三份, 经项目监理机构审核后, 建设单位、 监理单位、 承包单位各存一份。设备开箱检查记录编号: 0901单位( 子单位) 工程名称浙江恒业成有机硅有限公司厂房分部工程名称电梯分项工程名称EXXON11070601设备名称电梯型号规格 -JXW-VVVF设备位号检查内容破损、 缺件、 锈蚀等缺陷情况说明处理意见或示意图说明: 处理结果: 确认人: 年 月 日施工单位安装单位监理( 建设) 单位项目负责人: 年 月 日项目负责人: 年 月 日项目负责人: 年 月 日浙建监A5-3安全部件工程报验申请表工程名称: 浙江恒业成有机硅有限公司厂房 编号: A5-3-1-002致: 浙江东南建设管理有限公司 ( 监理单位) 我单位已完成了电梯安全部件工程, 按设计文件及有关规范进行了自检, 质量合格, 请予以审查和验收。附: 1、 工程质量控制资料 2、 安全和功能检验( 检测) 报告 3、 观感质量验收记录 4、 隐蔽工程验收记录 5、 质量验收记录 承包单位( 章) : 电梯有限公司项目经理: _日 期: _审查意见: 所报隐蔽工程的技术资料齐全/不齐全, 且符合/不符合要求, 经现场检测、 核查合格/不合格, 同意/不同意隐蔽。所报检验批的技术资料齐全/不齐全, 且符合/不符合要求, 经现场检测、 核查合格/不合格, 同意/不同意下道工序。检验批的技术资料基本齐全, 且基本符合要求, 因砂浆/混泥土试块强度试验报告未出具, 暂同意进行下道工序施工, 待砂浆/混泥土试块强度试验报告补报后, 予以质量认定。所报分项工程的各检验批的验收资料完整/不完整, 且全部/未全部达到合格要求, 经现场检测、 核查合格/不合格。所报分部( 子分部) 工程的技术资料齐全/不齐全, 且符合/不符合要求, 经现场检测、 核查合格/不合格。纠正差错后再报。项目监理机构( 章) : _总/专业监理工程师: 日 期: 本表一式三份, 经项目监理机构审核后, 建设单位、 监理单位、 承包单位各存一份。电梯安装施工记录工程名称: 浙江恒业成有机硅有限公司厂房 电梯型号: EXXT1000/0.5-JXW-VVVF 层站: 2/2/2 台量: 1 台 合同号: 11070601序号 日期项目123456789101112131415161718192021222324252627282930311开箱入库2样板制作3支架安装4导轨安装调整5主机安装6控制屏安装7机房布线8层门安装调整9轿架轿厢安装10随行电缆安装11对重架安装12钢丝绳安装13井道布线
