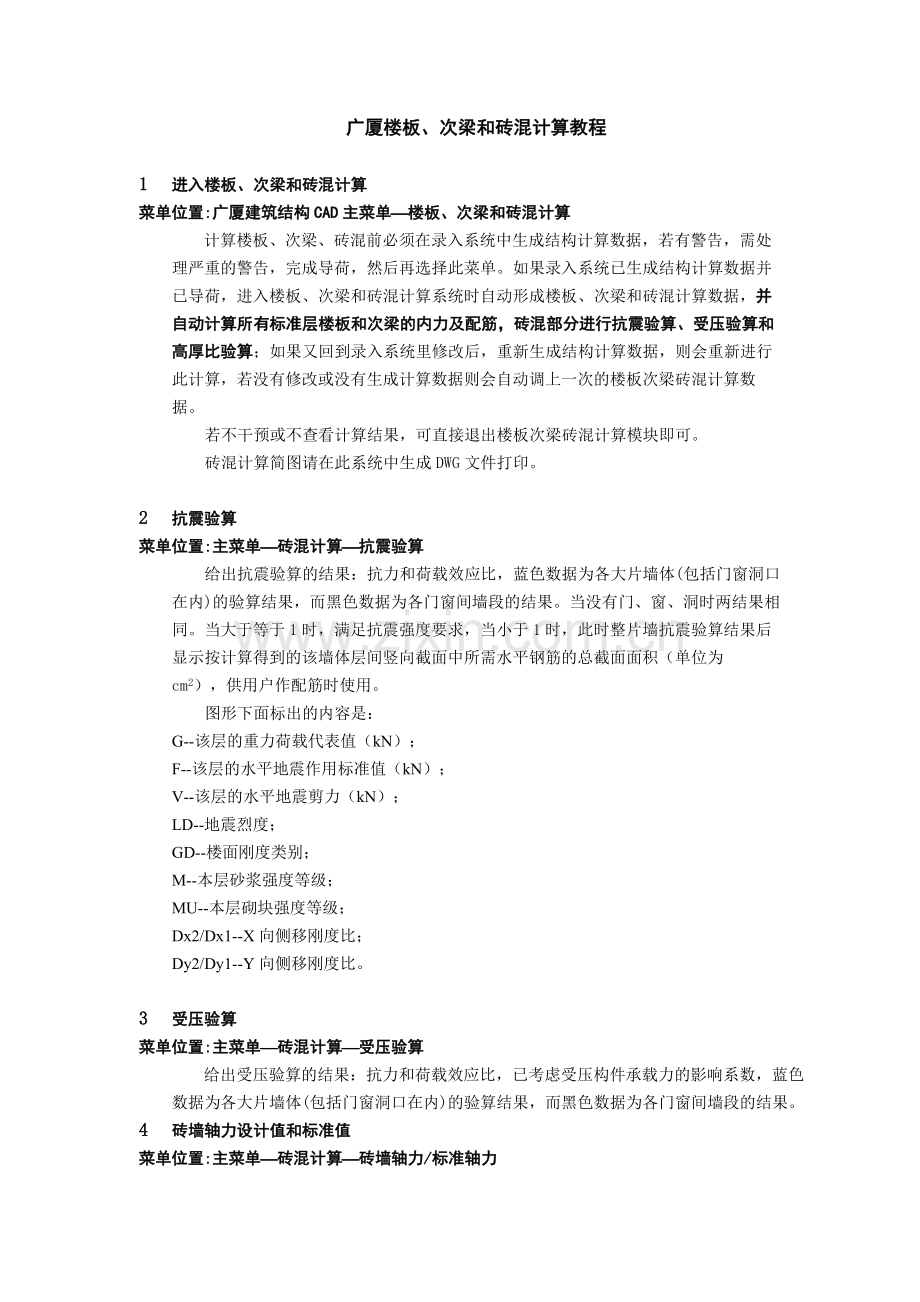

广厦楼板、次梁和砖混计算教程

1 进入楼板、次梁和砖混计算
菜单位置:广厦建筑结构CAD主菜单¾楼板、次梁和砖混计算
计算楼板、次梁、砖混前必须在录入系统中生成结构计算数据，若有警告，需处理严重的警告，完成导荷，然后再选择此菜单。如果录入系统已生成结构计算数据并已导荷，进入楼板、次梁和砖混计算系统时自动形成楼板、次梁和砖混计算数据，并自动计算所有标准层楼板和次梁的内力及配筋，砖混部分进行抗震验算、受压验算和高厚比验算；如果又回到录入系统里修改后，重新生成结构计算数据，则会重新进行此计算，若没有修改或没有生成计算数据则会自动调上一次的楼板次梁砖混计算数据。
若不干预或不查看计算结果，可直接退出楼板次梁砖混计算模块即可。
砖混计算简图请在此系统中生成DWG文件打印。

2 抗震验算
菜单位置:主菜单¾砖混计算¾抗震验算
给出抗震验算的结果：抗力和荷载效应比，蓝色数据为各大片墙体(包括门窗洞口在内)的验算结果，而黑色数据为各门窗间墙段的结果。当没有门、窗、洞时两结果相同。当大于等于1时，满足抗震强度要求，当小于1时，此时整片墙抗震验算结果后显示按计算得到的该墙体层间竖向截面中所需水平钢筋的总截面面积（单位为cm2），供用户作配筋时使用。
图形下面标出的内容是：
G--该层的重力荷载代表值（kN）；
F--该层的水平地震作用标准值（kN）；
V--该层的水平地震剪力（kN）；
LD--地震烈度；
GD--楼面刚度类别；
M--本层砂浆强度等级；
MU--本层砌块强度等级；
Dx2/Dx1--X向侧移刚度比；
Dy2/Dy1--Y向侧移刚度比。

3 受压验算
菜单位置:主菜单¾砖混计算¾受压验算
给出受压验算的结果：抗力和荷载效应比，已考虑受压构件承载力的影响系数，蓝色数据为各大片墙体(包括门窗洞口在内)的验算结果，而黑色数据为各门窗间墙段的结果。
4 砖墙轴力设计值和标准值
菜单位置:主菜单¾砖混计算¾砖墙轴力/标准轴力
“砖墙轴力”按钮显示轴力设计值，轴力设计值为1.2恒+1.4活和1.35恒+0.98活两
组取大值,用于验算砖墙受压验算，“标准轴力”按钮显示轴力标准值，轴力标准值为1.0恒+1.0活，用于计算砖墙下条基础的宽度，单位kN/m，蓝色数据为各大片墙体(包括门窗洞口在内)每延米轴力值，而黑色数据为各门窗间墙段的结果。
5 砖墙剪力设计值
菜单位置:主菜单¾砖混计算¾砖墙剪力
给出剪力设计值，单位kN，蓝色数据为各大片墙体(包括门窗洞口在内)剪力设计值，而黑色数据为各门窗间墙段的结果。
6 砖墙高厚比验算
菜单位置:主菜单¾砖混计算¾墙高厚比
每墙段显示验算结果。符号“/”前为计算的高厚比 b ，“/”后为经修正的容许高厚比值 m1 m2 [b]。
7 砖墙局部受压验算
菜单位置:主菜单¾砖混计算¾局部受压
每受压区节点显示验算结果，第一个“/”前为抗力值，其后为荷载效应值。第二个“/”后为梁垫类型号（1为无梁垫；2为刚性垫块；3为长度大于ph0的垫梁）。当抗力大于等于荷载效应时，满足局部受压承载力要求。
文件输出结果：在工程目录下文件名为“JBSY*.OUT”，*为层号，格式如下：

第1结构层局部受压计算结果

梁号:1 端部: 右端
梁垫类型：无梁垫
梁支承宽度b= 200mm 梁高度h= 500mm
梁端有效支承长度a0= 162.7mm
上部荷载产生的平均压应力S0= 40.47kN/m2
局部受压面积Al= 32530mm2
影响局部抗压强度的计算面积A0= 163200mm2
梁端支承压力Nl= 21.1kN
上部荷载产生的轴力N0= 1.3kN
砌体抗压强度设计值f= 1890.0kN/m2
上部荷载折减系数= 0.00
压应力图形完整系数= 0.70
抗压强度提高系数r= 1.70
局部受压荷载效应值= 21.1kN
局部受压抗力值= 73.2kN
73.2 > 21.1; 验算通过

8 底框计算考虑砖混水平力
底框计算时已按刚度分布考虑上部砖房地震作用产生的水平力和倾覆力矩；若要考虑上部砖房风荷载作用，请把SS总体信息中的基本风压设的足够大使SS计算结果总信息中的总风荷载大于实际风荷载。
9 修改板边界条件
菜单位置:主菜单¾楼板计算¾修改边界条件¾按钮窗口¾简支/固支/自由边界
当选择“工程名”，自动计算所有标准层的楼板时，系统自动按相邻板的标高差值判断边界条件，小于等于2cm为固支，否则为简支，形成缺省边界条件，当工程师需要强行修改某块板的边界条件时，先在按钮窗口点按选择简支/固支/自由边界，再在绘图板上点取某块板的边界，再选择“主菜单¾楼板计算¾楼板计算¾按钮窗口¾自动计算”，重新计算所调入标准层的所有楼板。
10 指定屋面板
菜单位置:主菜单¾楼板计算¾修改边界条件¾按钮窗口¾屋面板
点取板，指定其为屋面板，板上显示W，再点取此板，取消其为屋面板。当板为屋面板时，在梁表中，纵筋锚固长度将不同，平法中板、梁号前加W表示，在配筋系统“主菜单—参数控制信息—施工图控制”中可设定某结构层为天面，此层所有板自动为屋面板。

11 计算连续板
菜单位置:主菜单¾楼板计算¾楼板计算¾按钮窗口¾连板计算
光标点按选择两点，两点为端点的线段所跨过的板在此线方向的弯矩和配筋按板带计算得到，计算方法同本说明书第13章次梁计算方法。

12 增大板底筋和次梁支座调幅
菜单位置:主菜单¾参数设置
设置板底筋缩放系数和次梁支座调幅系数，板底筋缩放系数只影响底筋而不影响板支座负筋，次梁支座调幅系数影响支座弯矩，跨中弯矩重新求。点按“主菜单¾楼板计算¾楼板计算¾自动计算”，计算当前标准层楼板的内力和配筋，点按“主菜单¾次梁计算¾计算次梁”，计算当前标准层次梁的内力和配筋。在选择“主菜单—工程—工程名”之前设置板底筋缩放系数和次梁支座调幅系数将影响所有标准层次梁和板的结果。
