一、工程概况
工程名称：重庆xxxx锦怡国际项目外立面幕墙装饰工程
建设规模：工程总建筑面积约44751.89平方米
建设地点：重庆市杨家坪西郊支路56号
建设单位：重庆xxxx旅游开发有限公司
监理单位：重庆市工程管理有限公司
设计单位:重庆xxxx装饰工程有限公司
施工单位:xxxx工程股份有限公司
施工工期：总工期120日历天
二、编制依据
1、《建筑施工安全检查标准》JGJ59-99
2、《施工现场临时用电安全技术规范》JGJ46-88
3、规划平面图等

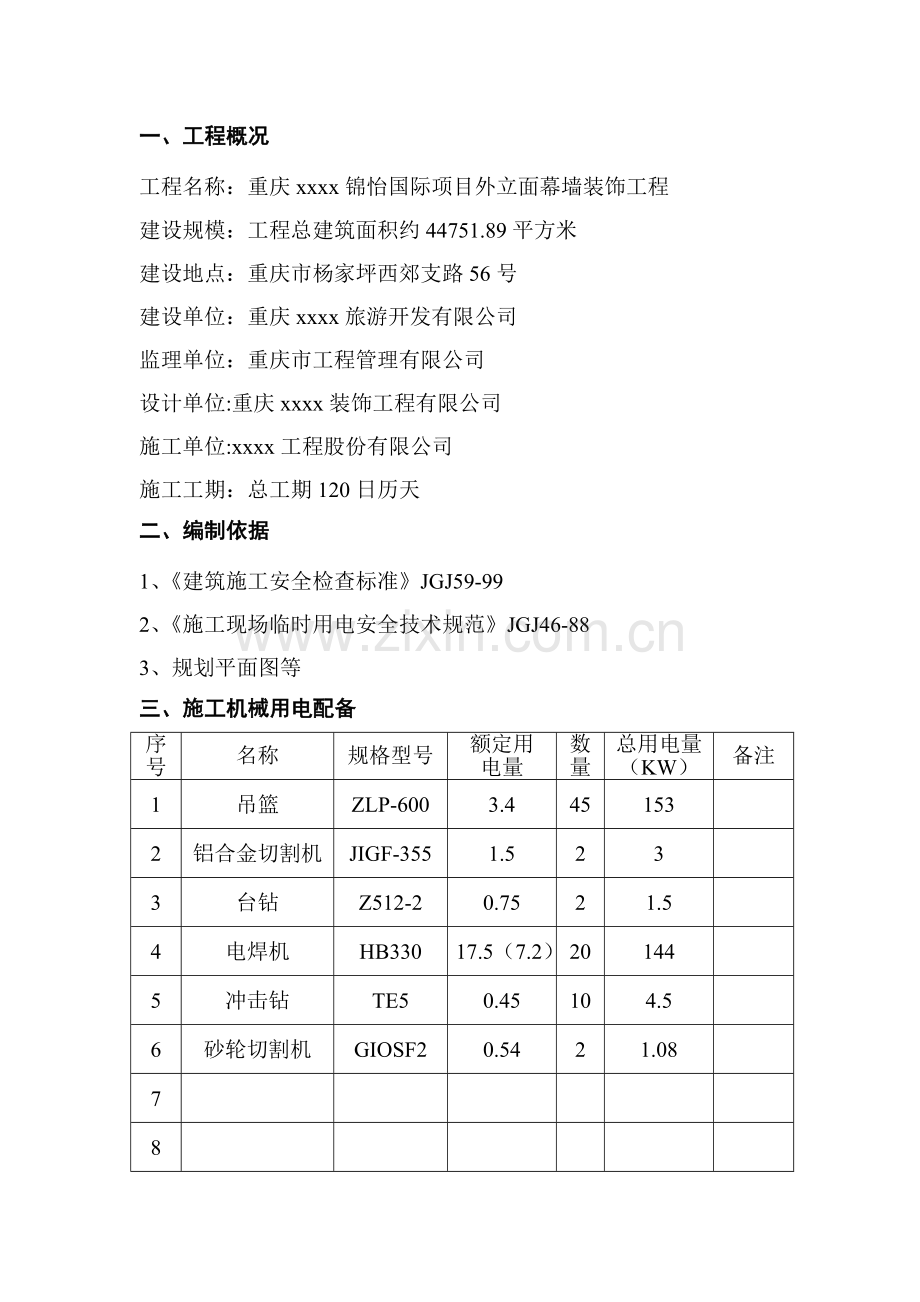

三、施工机械用电配备
序号
名称
规格型号
额定用
电量
数量
总用电量
（KW）
备注
1
吊篮
ZLP-600
3.4
45
153

2
铝合金切割机
JIGF-355
1.5
2
3

3
台钻
Z512-2
0.75
2
1.5

4
电焊机
HB330
17.5（7.2）
20
144

5
冲击钻
TE5
0.45
10
4.5

6
砂轮切割机
GIOSF2
0.54
2
1.08

7

8

四、施工用电的总容量及电气元件配置
施工现场所用全部动力设备的总功率为：
∑P=（153+3+1.5+144+4.5+1.08）KW=307.08KW
选用K=0.45；COSø=0.75
动力用电容量为：
P动=K.∑P/COS¢=0.45x169.88/0.75=101.9KVA
再加10%照明用电，得施工用电总容量为
P=1.1xP动=1.1x203.8=112KVA
1、总进线开关的选择
IjS=112/1.732/0.38=170A,根据级配原则，对于进线总开关初选HR5-400/31 Ier=200A≥Ijs
2、对于总配电箱进线电缆选择
根据以上计算，在此初选YCW-3×50+2×25,查表知 IaL=180A
3、现场总配电箱中分支回路选择
1、低压断路器的选择
1)根据级配原则
初选DZ20L-400/4330 空气开关，Izd1=100(A)
2)、电缆与低压断路器保护的配合
由于在此断路器作为过载保护，可根据JGJ46-2005规范要求选择
由YCW-3×50+2×25,查表知 IaL=180A
Izd1≤IaL/1.25=180/1.25=144(A) 符合要求。

2、总配电箱中分支刀熔开关的的选择
1)根据级配原则
初选HR5-400/31 Ier=160A
2)、电缆与低压断路器保护的配合
由于在此熔断器作为短路保护，可根据JGJ46-2005规范要求选择
由YCW-3×35+2×16,查表知 IaL=142A
Ier≤1.5IaL=1.5×142=213(A) 符合要求。
五、总配箱的位置和配电线路的布置
根据现场施工用电的情况，以及总配箱地点应注意的一些原则，将总配箱设置在2#楼后侧，总箱到施工用电总共回路分为两路，其中一路到1#楼10层PL1分配箱，一路到2#楼12层PL2分配箱。
根据现场临时设施等的需要，在总配电箱上分别由总刀闸进行控制。
六、安全用电技术措施
（一）、接地与接零保护糸统
1、在施工现场专用的中性点直接接地的电力糸统中必须采用TN-S接零保护糸统。
2、施工现场每一处重复接地的接地电阻值应不大于10Ω，且不行少于3处（即总配电箱、线路的中间和末端处），重复接地线应与保护零线相连。接地电阻每季度公司至少复测一次，现场每月检测一次。
3、接地装置的接地线应采用二根以上导体，在不同点与接地体作电气连接。垂直接地体应采用角钢、钢管或圆钢，不得采用螺纹钢材。
4、保护零线的截面应不小于工作零线的截面，并使用统一标志的绿/黄双色线，任何情况下不得将绿/黄双色线作负荷线。与电气设备相连的保护零线应为截面不小于2.5MM的绝缘多股铜线。
5、保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。保护零线应单独敷设，不得装设任何开关熔断器。保护零线应接至每一台用电设备的金属外壳（包括配电箱）。
6、保护零线与电气设备连接应采用铜鼻子等可靠连接，不得采用铰接，电气设备接线柱应镀锌或涂
防腐油脂；工作零线和保护零线在配电箱内应通过端子板连接，其中保护零线在其他地方不得有接头。
7、同一施工现场的电气设备不得一部分作保护接零、一部分作保护接地。
（二）、配电箱、开关箱
1、施工现场配电糸统应设置总配电箱、分配电箱、开关箱，实行三级配电、三级保护。分配电箱与开关箱的距离不得超过30M，开关箱于其控制的固定用电设备的水平距离不得超过3M。配电箱周围应有足够二人同时工作的空间和通道。
2、开关箱应由末级分配电箱配电，动力配电箱与照明配电箱应分别设置。
3、每台用电设备应有各自专用的开关箱。开关箱内严禁用同一个开关电器直接控制二台及二台以上用电设备 。
4、所有配电箱内应在电源侧装设有明显断点的隔离开关，漏电保护器应装设在电源隔离开关的负荷侧。分配电箱漏电保护器的额定漏电动作电流在50-75MA，开关箱保护吕的额定漏电动作电流不得大于30MA，手持式电动工具的漏电保护器额定漏电动作电流不得大天15M；额定漏电动作时间均应小于0.1S。
5、配电箱进、出线应在箱底进出，并分路成束加PVC套管保护；配电箱内的连接线应采用绝缘导线，排列整齐，不得有外露带电部分；箱内应设置铜质的保护零线端子板和工作零线端子板。
6、固定式配电箱安装高度底口距地面应大于1.3M，小于1.5M,安装牢固；移动式配电箱安装高度底口距地面应大于0.6M小于1.5M，有固定支架。
7、配电箱必须采用铁板制作，铁板厚度应大于1.5MM：配电箱应编号，表明其名称、用途、维修电工姓名，箱内应有配电糸统图，标明电器元件参数及分路名称。严禁使用倒顺开关。
8、配电箱门应配锁，有防雨、防砸措施：箱内应保持清洁。不得有杂物。
9、所有配电箱、开关箱应每月进行检查、维修一次。
（三）、现场照明
1、施工现场照明用电应单独设置照明配电箱，箱内应设置 隔离开关、熔断器和漏电保护器，熔断器的熔断电流不得大于15A，漏电保护器的漏电动作电流应小于30MA，动作时间小于0.1S.
2、施工现场照明器具金属外壳需要保护接零必须使用三芯橡皮护套电缆，严禁使用花线和护套线，时线不得随地拖拉或缠绑在脚手架等设施构架上。
3、照明灯具的金属外壳和金属支架必须作保护接零。
4、室外灯具的安装高度应大于3M，室内灯具应大于2.4，大功率的金属卤化灯和钠灯应大于5M。
5、在下列情况下应现场照应采用36V以下安全电压：
（1） 室内线路和洒具娄装低于2.4M的；
（2） 在潮湿和易触及带电体的工作场所；
（3） 使用手持照明灯具的。
6、在一个工作场所内，不得只装设局部照明。
（四）、配电线路
1、施工现场电缆干线采用埋地，严禁沿地面明设、随地拖拉。
2、电缆在室外直接埋地敷设的深度不得小于0.6M，并在电缆上下各均匀铺设不小于50MM的细砂然后覆盖硬质保护层，电缆接头应设在地面上的接线合。
3、电缆穿越建筑物、道路和易受机械损伤的场所。必须采取加设防护套管等进行线路过路保护。
4、严禁采用四芯或三芯电缆 外加一根电线代替五芯或四芯电缆。
5、线必须符合有关规定，禁止使用权老化电线，破皮的应进行包扎或更换。
（五）、电器装置
1、设备容量大于5.5KW动力电路必须采用加设自动开关电器或降压启动装置，不得采用手动电器直接控制。
2、各种开关电器的额定值应其控制用电设备的额定值相适应。
3、熔丝应与设备容量相匹配，呸得用多根熔丝绞接代替一根熔丝，每根熔丝的规格应一致，严禁用其他金属丝代替熔丝。
4、配电箱内的电器必须可靠完好，不得使用破损、不合格的电器。
（六）、突配电装置
1、配电室内应有电工值班、维修制度，禁令标志牌，停送电必须有专人负责。
2、应设置砂箱等绝缘灭材料。
（七）、用电档案
1、临时用电施工组织设计必须由电气工程技术人员编制，企业技术负责人审批；有关部门同意后实施，并补充有关资料图纸。
2、临时用电施工组织设计的编制者必须参加临时用电的验收工作。
3、临时用电技术档案应有专人负责，各项验收、检查、测试、维修记录内容真实，填写详细，数据量化。
4、立现场用电定期检查制度，做到施工现场每月检查一次，基层公司每季度检查一次。对检查、检测中发现的不安全因素，必须及时处理并履行复查验收手续。
