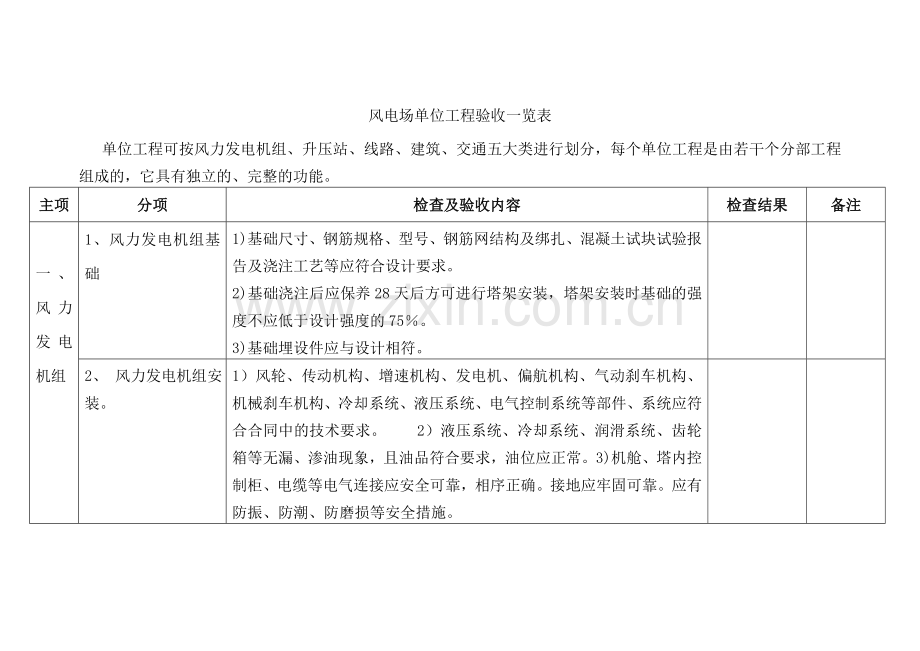

风电场单位工程验收一览表 单位工程可按风力发电机组、升压站、线路、建筑、交通五大类进行划分，每个单位工程是由若干个分部工程组成的，它具有独立的、完整的功能。主项分项检查及验收内容检查结果备注一、风力发电机组1、风力发电机组基础1)基础尺寸、钢筋规格、型号、钢筋网结构及绑扎、混凝土试块试验报告及浇注工艺等应符合设计要求。2)基础浇注后应保养28天后方可进行塔架安装，塔架安装时基础的强度不应低于设计强度的75。3)基础埋设件应与设计相符。2、 风力发电机组安装。1）风轮、传动机构、增速机构、发电机、偏航机构、气动刹车机构、机械刹车机构、冷却系统、液压系统、电气控制系统等部件、系统应符合合同中的技术要求。 2）液压系统、冷却系统、润滑系统、齿轮箱等无漏、渗油现象，且油品符合要求，油位应正常。3)机舱、塔内控制柜、电缆等电气连接应安全可靠，相序正确。接地应牢固可靠。应有防振、防潮、防磨损等安全措施。3、 风力发电机组监控系统。1)各类控制信号传感器等零部件应齐全完整，连接正确，无损伤，其技术参数、规格型号应符合合同中的技术要求。2)机组与中央监控、远程监控设备安装连接应符合设计要求。4 、塔架。1)表面防腐涂层应完好无锈色、无损伤。2)塔架材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求。3)塔筒、法兰焊接应经探伤检验并符合设计标准。4)塔架所有对接面的紧固螺栓强度应符合设计要求。应利用专门装配工具拧紧到厂家规定舶力矩。检查各段塔架法兰结合面，应接触良好，符合设计要求。5、电缆。1)在验收时，应按GB50168的要求进行检查。2)电缆外露部分应有安全防护措施。6、箱式变电站。1)箱式变电站的电压等级、铭牌出力、回路电阻、油温应符合设计要求。2)绕组、套管和绝缘油等试验均应遵照GB50150的规定进行。3)部件和零件应完整齐全，压力释放阀、负荷开关、接地开关、低压配电装置、避雷装置等电气和机械性能应良好，无接触不良和卡涩现象。4)冷却装置运行正常，散热器及风扇齐全。5)主要表计、显示部件完好准确，熔丝保护、防爆装置和信号装置等部件应完好、动作可靠。6)一次回路设备绝缘及运行情况良好。7)变压器本身及周围环境整洁、无渗油，照明良好，标志齐全。7、防雷接地网。1)防雷接地网的埋设、材料应符合设计要求。2)连接处焊接牢靠、接地网引出处应符合要求，且标志明显。3)接地网接地电阻应符台风力发电机组设计要求主要的验收工作l检查风力发电机组、箱式变电站的规格型号、技术性能指标及技术说明书、试验记录、合格证件、安装图纸、备品配件和专用工器具及其清单等。2检查各分部工程验收记录、报告及有关施工中的关键工序和隐蔽工程检查、签证记录等资料。二、升压站设备安装调试工程1、主变压器。1)本体、冷却装置及所有附件应无缺陷，且不渗油。2)油漆应完整，相色标志正确。3)变压器顶盖上应无遗留杂物，环境清洁无杂物。4)事故排油设施应完好，消防设施安全。5)储油柜、冷却装置、净油器等油系统上的油门均应打开，且指示正确。6)接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。7)分接头的位置应符合运行要求。有载调压切换装置远方操作应动作可靠，指示位置正确。8)变压器的相位及绕组的接线组别应符合并列运行要求。9)测温装置指示正确，整定值符合要求。10）全部电气试验应合格，保护装置整定值符合规定，操作及联动试验正确11)冷却装置运行正常，散热装置齐全。 2 高、低压电器。1)电器型号、规格应符合设计要求。2)电器外观完好，绝缘器件无裂纹，绝缘电阻值符合要求，绝缘良好。3)相色正确，电器接零、接地可靠。4)电器排列整齐连接可靠，接触良好，外表清洁完整。5)高压电器的瓷件质量应符合现行国家标准和有关瓷产品技术条件的规定。6)断路器无渗油，油位正常。操动机构的联动正常无卡涩现象。 7)组合电器及其传动机构的联动应正常，无卡涩。8)开关操动机构、传动装置、辅助开关及闭锁装置应安装牢靠，动作灵活可靠，位置指示正确无渗漏。9)电抗器支柱完整，无裂纹，支柱绝缘子的接地应良好。10)避雷器应完整无损，封口处密封良好。11)低压电器活动部件动作灵活可靠联锁传动装置动作正确，标志清晰。通电后操作灵活可靠，电磁器件无异常响声，触头压力，接触电阻符合规定。12)电容器布置接线正确，端子连接可靠。保护回路完整，外壳完好无渗油现象，支架外壳接地可靠，室内通风良好。13)互感器外观应完整无缺损，油浸式互感器应无渗油，油位指示正常，保护间隙的距离应符含规定，相色应正确，接地良好。 3盘、柜及二次圆路接线。1)固定和接地应可靠，漆层完好、清洁整齐。2)电器元件齐全完好，安装位置正确，接线准确，固定连接可靠，标志齐全清晰，绝缘符合要求。3)手车开关柜推入与拉出应灵活，机械闭锁可靠。4)柜内一次设备的安装质量符合要求，照明装置齐全。5)盘、柜及电缆管道安装后封堵完好，应有防积水、防结冰、防潮、防雷措施。6)操作与联动试验正确。7)所有二次回路接线准确，连接可靠。标志齐全清晰，绝缘符合要求。 4母线装置。1)金属加工、配制，螺栓连接、焊接等应符合国家现行标准的有关规定。2)所有螺栓、垫圈、闭口销、锁紧销、弹簧垫圈、锁紧螺母齐全、可靠。3)母线配制及安装架设应符合设计规定，且连接正确一接触可靠。4)瓷件完整、清洁，软件和瓷件胶合完整无损，充油套管无渗油。油位正确。5)油漆应完好，相色正确，接地良好。5电缆。1) 规格符合规定，排列整齐，无损伤，相色、路径标志齐全、正确、清晰。2)电缆终端、接头安装牢固，弯曲半径、有关距离、接线相序和排列符合要求，接地良好。3)电缆沟无杂物，盖板齐全，照明、通风、排水设施、防火措施符合设计要求。4)电缆支架等的金属部件防腐层应完好。6 低压配电设备1)设备柜架和基础必须接地或接零可靠。2)低压成套配电柜、控制柜、照明配龟箱等应有可靠的电击保护。3)手车、抽出式配电柜推拉应灵活，无卡涩、碰撞现象。 4)箱(盘)内配线整齐，无绞接现象，箱内开关动作灵活可靠。5)低压成套配电柜交接试验和箱、柜内的装置应符合设计要求及有关规定。6)设备部件齐全，安装连接应可靠。7 防雷接地装置。1)整个接地网外露部分的连接应可靠，接地线规格正确，防腐层应完好，标志齐全明显。2)避雷针(罩)的安装位置及高度应符合设计要求。3)工频接地电阻值及设计要求的其他测试参数应符合设计规定。3、场内架空电力线路工程和电力电缆工程分别以一条独立的线路为一个单位工程。每条架空电力线路工程是由电杆基坑及基础埋设、电杆组立与绝缘子安装、拉线安装、导线架设四个分部工程组成。每条电力电缆工程是由电缆沟制作、电缆保护管的加工与敷设、电缆支架的配制与安装、电缆的敷设、电缆终端和接头的制作五个分部工程组成1 电力线的规格型号应符合设计要求，外部无损坏。2 电力线应排列整齐，标志应齐全、正确、清晰。3 电力线终端接头安装应牢固，相色应正确。4采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。5 电杆组立、拉线制作与安装、导线弧垂、相间距离、对地距离、对建筑物接近距离及交叉跨越距离等均应符合设计要求.6架空线沿线障碍应已清除。7 电缆沟应无杂物，盖板齐全，照明、通风、排水系统、防火措施应符合设计要求。8接地良好，接地线规格正确，连接可靠，防腐层完好,标志齐全明显。4、中控楼和升压站建筑工程中控楼和升压站建筑工程一般由基础(包括主变压器基础)、框架、砌体、层面、楼地面、门窗、装饰、室内外给排水、照明、附属设施(电缆沟、接地、场地、围墙、消防通道)等10个分部工程组成，各分部工程完工后，必须及时组织有监理参加的自检验收。 l建筑整体布局应合理、整洁美观。 2房屋基础、主变压器基础的混凝土及钢筋试验强度应符合设计要求。 3屋面隔热、防水层符合要求，层顶无渗漏现象。 4墙面砌体无脱落、雨水渗漏现象。 5开关柜室防火门符合安全要求。6照明器具、门窗安装质量符合设计要求。 7电缆沟、楼地面与场地无积水现象。 8室内外给排水系统良好。 9接地网外露连接体及预埋件符合设计要求。5、交通工程验收交通工程中每条独立的新建(或扩建)公路为一个单位工程。单位工程一般由路基、路面、排水沟、涵洞、桥梁等分部工程组成。1 检查工程质量是否符合设计要求。可采用模拟试通车来检查涵洞、桥梁、路基、路面、转弯半径是否符合风力发电设备运输要求。 2检查施工记录、分部工程自检验收记录等有关资料。 3对工程缺陷提出处理要求。 4对工程作出评价。 5做好验收签证工作。
