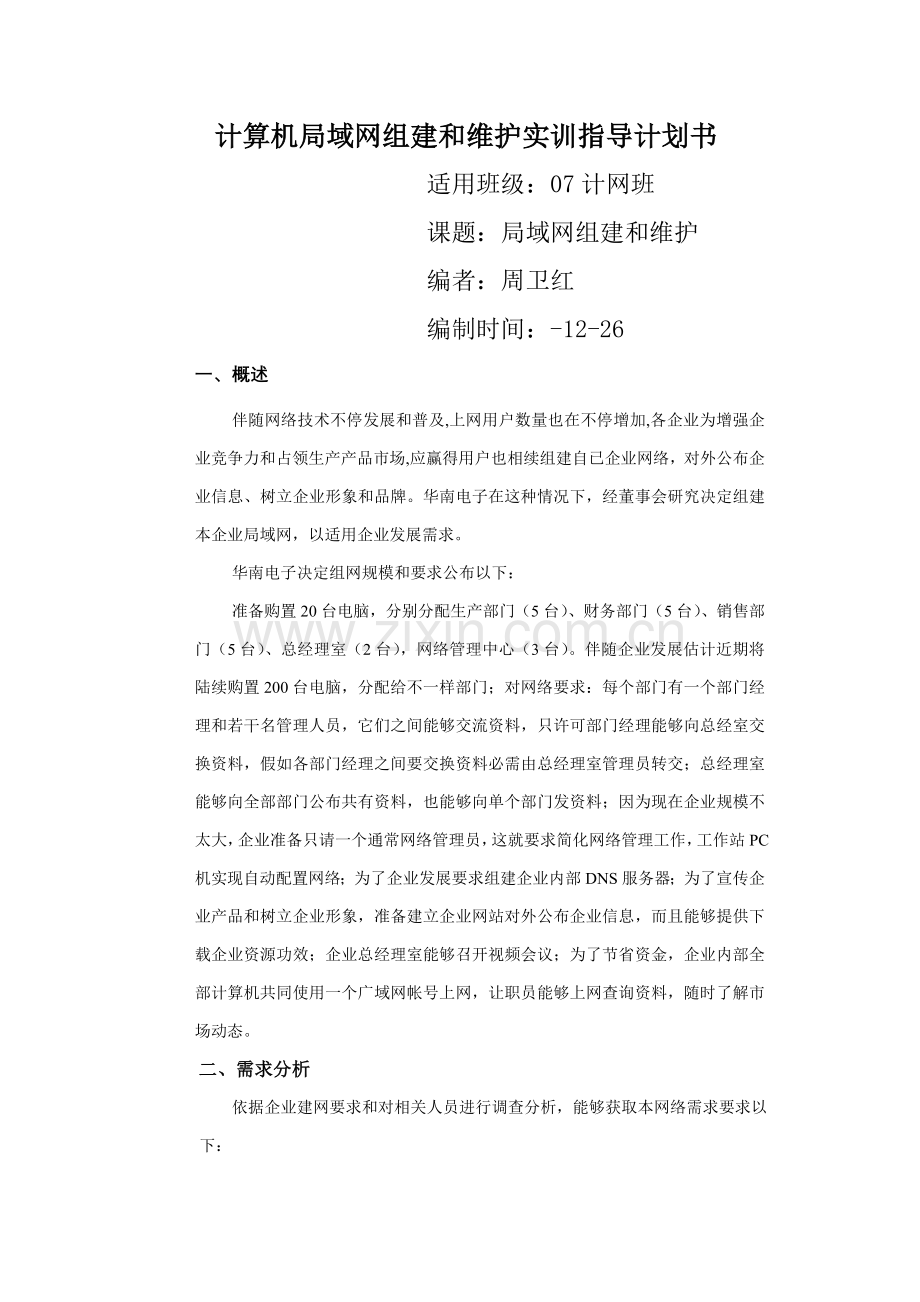

计算机局域网组建和维护实训指导计划书
适用班级：07计网班
课题：局域网组建和维护
编者：周卫红
编制时间：-12-26
一、概述
伴随网络技术不停发展和普及,上网用户数量也在不停增加,各企业为增强企业竞争力和占领生产产品市场,应赢得用户也相续组建自已企业网络，对外公布企业信息、树立企业形象和品牌。华南电子在这种情况下，经董事会研究决定组建本企业局域网，以适用企业发展需求。
华南电子决定组网规模和要求公布以下：
准备购置20台电脑，分别分配生产部门（5台）、财务部门（5台）、销售部门（5台）、总经理室（2台），网络管理中心（3台）。伴随企业发展估计近期将陆续购置200台电脑，分配给不一样部门；对网络要求：每个部门有一个部门经理和若干名管理人员，它们之间能够交流资料，只许可部门经理能够向总经室交换资料，假如各部门经理之间要交换资料必需由总经理室管理员转交；总经理室能够向全部部门公布共有资料，也能够向单个部门发资料；因为现在企业规模不太大，企业准备只请一个通常网络管理员，这就要求简化网络管理工作，工作站PC机实现自动配置网络；为了企业发展要求组建企业内部DNS服务器；为了宣传企业产品和树立企业形象，准备建立企业网站对外公布企业信息，而且能够提供下载企业资源功效；企业总经理室能够召开视频会议；为了节省资金，企业内部全部计算机共同使用一个广域网帐号上网，让职员能够上网查询资料，随时了解市场动态。
二、需求分析
依据企业建网要求和对相关人员进行调查分析，能够获取本网络需求要求以下：
在业务方面要求网络：能够在部门经理和总经理室之间交换信息；总经理室能够公布资料给各部门经理；提供地址分配；提供企业信息公布和资料下载；提供上网当地域名解释；提供网络视频会议；提供代理服务上网。
在用户方面要求本网能够对用户访问企业内部资料进行管理控制：在文件共享方面要求部门之间不能相互交流信息，部门经理和总经理室之间能够交流信息；部门经理之间交流信息，必需总经理室用户审核同意；总经理室用户能够公布企业上载资料，其它用户不能上传资料，全部用户全部能够下载资料；
在应用方面要求网络流量能够满足视频会议要求；
在计算机平台方面，因为企业现在规模比较小，用户机采取用户熟悉windows xp作为操作系统，服务器采取windows 企业版作为操作系统。
在网络需求方面，因为网络规模小，应用业务逻辑简单，采取百兆以太网可行了。
三、 网络通信规范要求
经过对网络需求分析能够知道，在本网络中存在四种数据流：
① 用用户机浏览器访问外网网站信息流；
② 部门经理访问总经理室共享资源数据流；
③ 总经理室召开网络视频会议数据流；
④ 用户机获取网络地址数据流
⑤ 内网用户访问web、tfp服务器数据流

文件服务器

代理服务器和dns
Web、ftp服务器

总经理室
销售部
财务部
生总部
internet

访问外网网站信息流图

文件服务器

代理服务器和dns
Web、ftp服务器

总经理室
销售部
财务部
生总部
internet

部门经理访问总经理室共享资源数据流图

文件服务器DHCP

代理服务器和dns
Web、ftp服务器

总经理室
销售部
财务部
生总部
internet

总经理室召开网络视频会议数据流图

文件服务器DHCP

代理服务器和dns
Web、ftp服务器

总经理室
销售部
财务部
生总部
internet

用户机获取网络地址数据流图

Web、ftp服务器

代理服务器和dns

文件服务器DHCP

internet

生总部
总经理室

财务部
销售部

内网用户访问web、tfp服务器数据流图
经过对网络通信规范分析能够知道，本网络采取C/S模式进行组网，通信协议采取TCP/IP体系结构，IP地址范围：192.168.1.0作为网络号，其中192.168.1.1作为代理服务器地址，192.168.1.2 作为DHCP服务器地址；web和ftp服务器采取动态分配，而且让它们动态注册dns服务器。

四、 逻辑网络设计
依据网络需求分析和网络通信范规分析，在网络中对文件资源管理采取用户和用户组方法实现共享资源访问控制；而且要求用户采取复杂性密码来设置用户密码，具体计划以下图:
用户名
备注

共享文件夹
访问权限

文件服务器

文件共享逻辑设计

DHCP服务器
项目
值
备注
作用域名

地址范围

排除地址

保留地址

路由选项

Wins地址

DNS地址

DHCP服务器逻辑设计

项目
值
备注
正向搜索区域名

反向搜索区域名

主机A

别名cname）

别名(cname)

SOA

NS

DNS服务器

DNS服务器逻辑设计

项目
内容
备注
区域名

IP地址

端口

主机头

主目录

默认文档

权限

web服务器

WEB服务器逻辑设计

项目
内容
备注
区域名

主目录

权限

安全

FTP服务器

FTP服务器逻辑设计

项目
内容
备注
NAT技术

路由协议

特殊设计

FTP服务器

代理服务器逻辑设计
五、 物理网络设计
经过对网络逻辑设计，现在对网络拓朴结构设计以下
用真实机作为总经理室PC机，提供共享文件资料管理、召开视频会议
用虚拟机作代理服务器，DHCP、DNS、WEB、FTP、文件服务器

使用老师机作生产部、销售部、财务部经理PC机

用VWARE软件桥接网卡作为交换机

六、 网络资源实现
1、 代理服务器安装和配置
2、 DHCP服务器安装和配置
3、 DNS服务器安装装和配置
4、 文件资料服务器安装和配置
5、 WEB服务器安装和配置
6、 FTP服务器安装和配置
7、 NETMEAT网络会议调试
七、 结束语：
经过此次实训活动，帮助学生掌握网络工程设计通常过程。了解网络工程设计步骤，为学生进入社会从事网络工作打下基础。总结本学期以来学生学习网络设配方法，为学生在以后学习和工作带来便利.
七、时间安排
1、集中时间
17周进行
2、截止时间
实训于17周结束，集中时间之外时间自行安排。
八、实训要求
1、每位同学必需独立或2～3人为一小组完成本实训最少80%功效。若以小组方法进行请于12周之前在指导老师处登记立案，未登记立案按独立完成实训处理。
2、在本实训任务中，必需要应用到以下技术：vlan划分、vtp域配置、trunk口配置、stp协议配置、一个广域网接入技术、一个路由协议、定义访问列表
3、实训过程中，严禁完全剽窃或复制，但激励同学之间合理交流。
4、集中实训期间，严禁QQ聊天、玩游戏、浏览和实训内容无关网页等行为。
5、于17周周五之前（含周五）把实训结果以压缩文件格式发送至：，并在专题处注明班级、学号、姓名等信息，如“实训结果，微机09班，1号，李三”样式。在要求日期以后提交，按未提交处理，除非事先作了解释说明。
九、考评和成绩评定
1、实训汇报：实训汇报于17周周五之间提交，过期提交者视为未提交。实训汇报不许可剽窃、复印等作弊行为。实训汇报成绩占40%。实训汇报成绩不及格者不进行后面第3项成绩认定。
2、集中实训时间考勤：考勤采取随机方法进行，关键检验同学们出勤情况、机房纪律遵守情况和实训要求第4条。考勤成绩占20%。考勤成绩不及格者，前面1、2项成绩作废。
3、成绩认定等级分为：优、良、及格、不及格四个等级。
