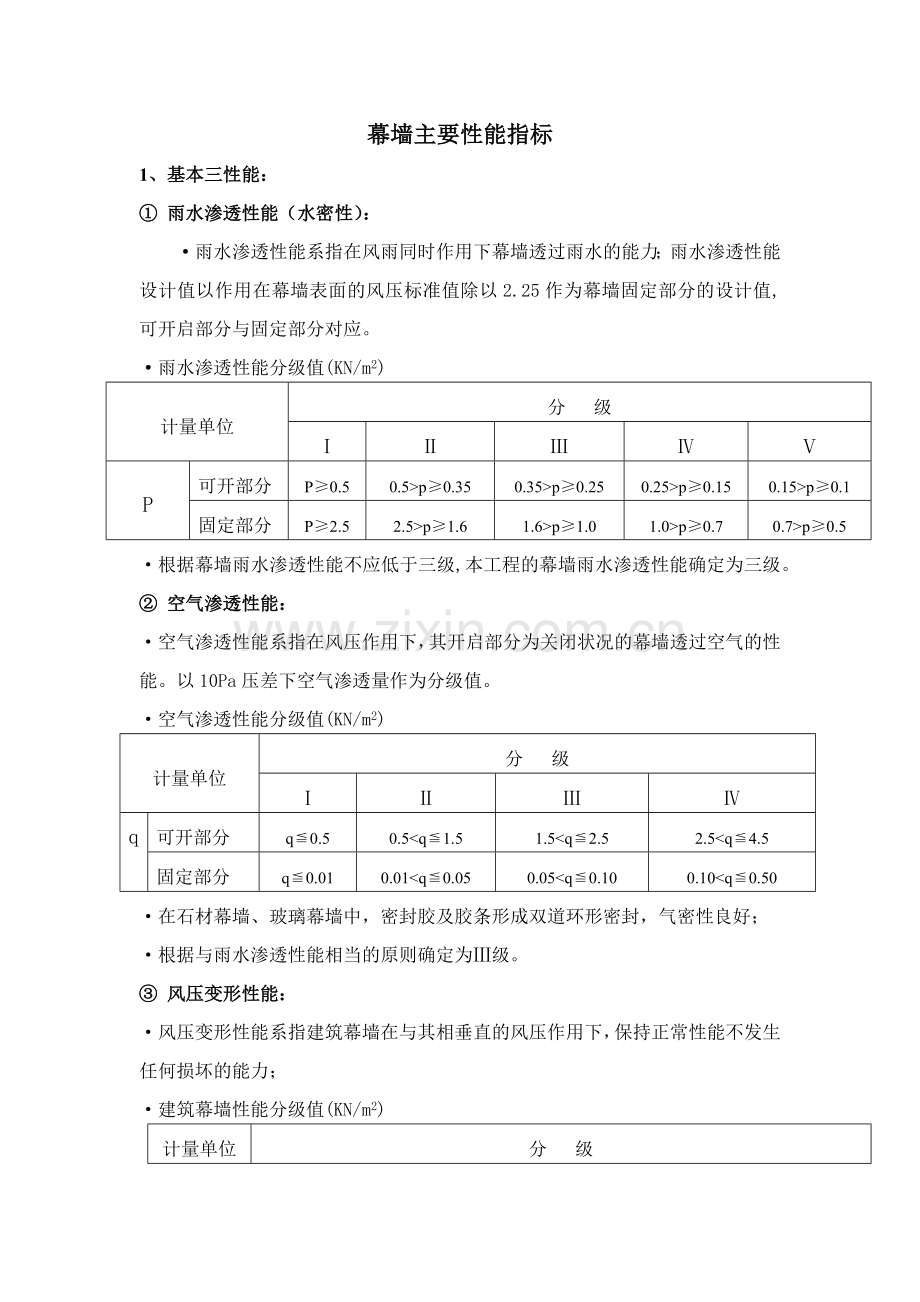

幕墙主要性能指标
1、基本三性能：
① 雨水渗透性能（水密性）：
·雨水渗透性能系指在风雨同时作用下幕墙透过雨水的能力；雨水渗透性能设计值以作用在幕墙表面的风压标准值除以2.25作为幕墙固定部分的设计值,可开启部分与固定部分对应。
·雨水渗透性能分级值(KN/m2)
计量单位
分 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
P
可开部分
P≥0.5
0.5>p≥0.35
0.35>p≥0.25
0.25>p≥0.15
0.15>p≥0.1
固定部分
P≥2.5
2.5>p≥1.6
1.6>p≥1.0
1.0>p≥0.7
0.7>p≥0.5
·根据幕墙雨水渗透性能不应低于三级,本工程的幕墙雨水渗透性能确定为三级。
② 空气渗透性能：
·空气渗透性能系指在风压作用下，其开启部分为关闭状况的幕墙透过空气的性能。以10Pa压差下空气渗透量作为分级值。
·空气渗透性能分级值(KN/m2)
计量单位
分 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
q
可开部分
q≦0.5
0.5<q≦1.5
1.5<q≦2.5
2.5<q≦4.5
固定部分
q≦0.01
0.01<q≦0.05
0.05<q≦0.10
0.10<q≦0.50
·在石材幕墙、玻璃幕墙中，密封胶及胶条形成双道环形密封，气密性良好；
·根据与雨水渗透性能相当的原则确定为Ⅲ级。
③ 风压变形性能：
·风压变形性能系指建筑幕墙在与其相垂直的风压作用下，保持正常性能不发生任何损坏的能力；
·建筑幕墙性能分级值(KN/m2)
计量单位
分 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
Wk
Wk≥5
5>Wk≥4
4>Wk≥3
﹤3，≥2
2>Wk
·幕墙在风荷载标准值作用下，其主要受力构件中钢型材相对挠度不大于L/300，绝对挠度不大于15mm；铝材相对挠度不大于L/180，绝对挠度不大于20mm，且同时满足。
·本工程最大风压标准值为3KN/ m2，最大设计值为4.2 KN/ m2，根据要求，风压变形性能确定为Ⅱ级；
2、其它性能：
① 耐冲击性能：
·耐冲击性能表示幕墙对冰雹、大风时飞来物、飞鸟等撞击的能力；
·耐冲击性能运动值分级
计量单位
分 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
F(N.M/S)
F≥280
210≤F﹤280
140≤F﹤210
70≤F﹤140
·符合国家规范并满足本工程要求；根据钢化玻璃所能承受的运动量，本工程幕墙耐撞击性能达到Ⅲ级。
② 平面内变形性能：
·幕墙的平面内变形性能系指建筑幕墙在地震和大风作用下，建筑物各层之间产生相对位移时，幕墙构件产生水平方向的强制变形后，应予保持的性能。作为分级依据的相对位移量用不导致构件损坏的位移量与幕墙层高之比(角变位值)表示。
分级指标
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
层间相对位移γ
γ≥1/100
1/150≤γ﹤1/100
1/200≤γ﹤1/150
1/300≤γ﹤1/200
1/400≤γ﹤1/300
·平面内变形性能根据框架剪力墙结构的层间弹性角变位值为3/650，确定为Ⅲ级。
④ 防火性能说明
在工程设计中加设钢结构表面作防火涂料处理，为确保质量，拟采用国产优质防火涂料。
⑤ 保温性能
·保温性能系指在幕墙两侧存在空气温度差的条件下，幕墙阻抗从高温一侧向低温一侧传热的能力(不包括从缝隙中渗透空气的传热), 幕墙的保温性能用传热系数K来表示。
传热系数K的物理意义为：在稳定传热条件下，幕墙室内外两侧的空气温度差为1K，单位时间内通过单位面积的传热量，以W/m2 .k计。
·保温性能分级表
计量单位
分 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
传热系数K
k≤0.7
0.7<k≤1.25
1.25<k≤2.0
2.0<k≤3.3
·本工程在幕墙设计中，根据功能要求选择材料，而且幕墙中密封胶和胶条双道环形密封，因此幕墙的隔热性能较好。根据中空玻璃的传热系数为1.80，其保温性能确定为Ⅲ级。
⑥ 隔声性能
·隔声性能是指通过空气传到幕墙外表面的噪声经过幕墙反射，吸收其它幕墙的隔声性能系指通过空气传到建筑幕墙外表的噪声，经幕墙反射，吸收和其它能量转化后的减少量。
·幕墙格声性能分级以声音平均透过损失表示，其分级值如下表：
分级指标
计量单位
分 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
分级值Rw
DB
Rw≥40
40> Rw≥35
35> Rw≥30
30> Rw≥25
本工程在幕墙设计中，根据功能要求选择材料，采用了玻璃、石材幕墙，而且幕墙中密封胶和胶条双道环形密封，在原建筑基础上外加玻璃、石材等装饰，因而满足本工程的隔声要求。根据玻璃幕墙的有效隔声量，本工程隔声性能确定为Ⅲ级。
·玻璃幕墙的面板与骨架之间采用减振消能设计，防止声音传递。
⑦ 耐腐蚀性能
·在两种不同金属材料接触的部位设置防腐蚀橡胶片，防止电化学腐蚀。
·铝型材的表面采用氟碳喷涂或阳极氧化处理，钢材表面采用热浸镀锌防腐涂料处理。
⑧ 抗震性能
·本工程抗震设防烈度为7度。
·花岗岩幕墙的面板与骨架间采用螺栓连接，具有较好的防滑防脱功能。
