CPU与存储器相联.pptx

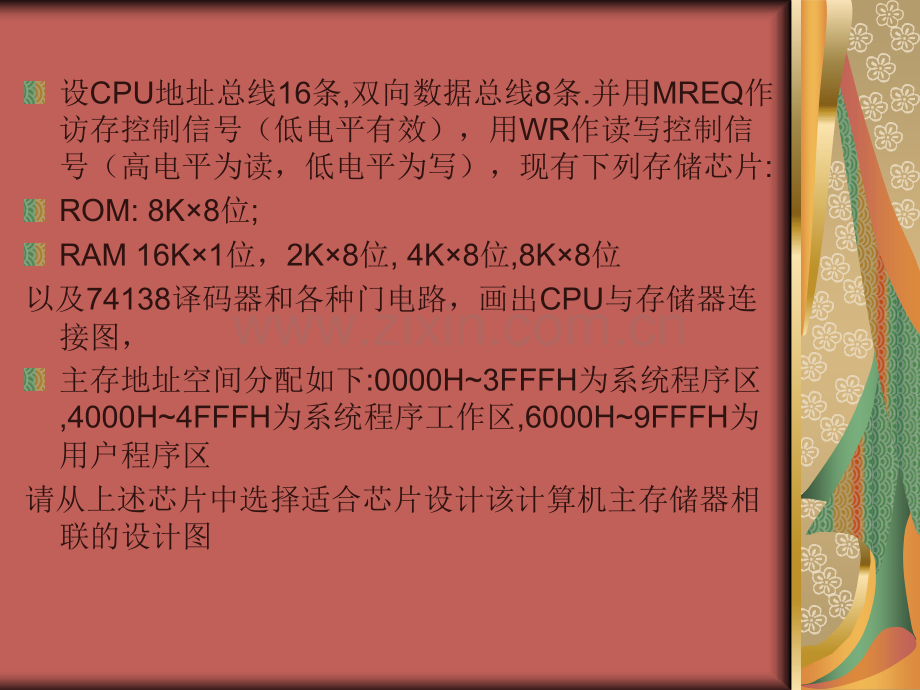

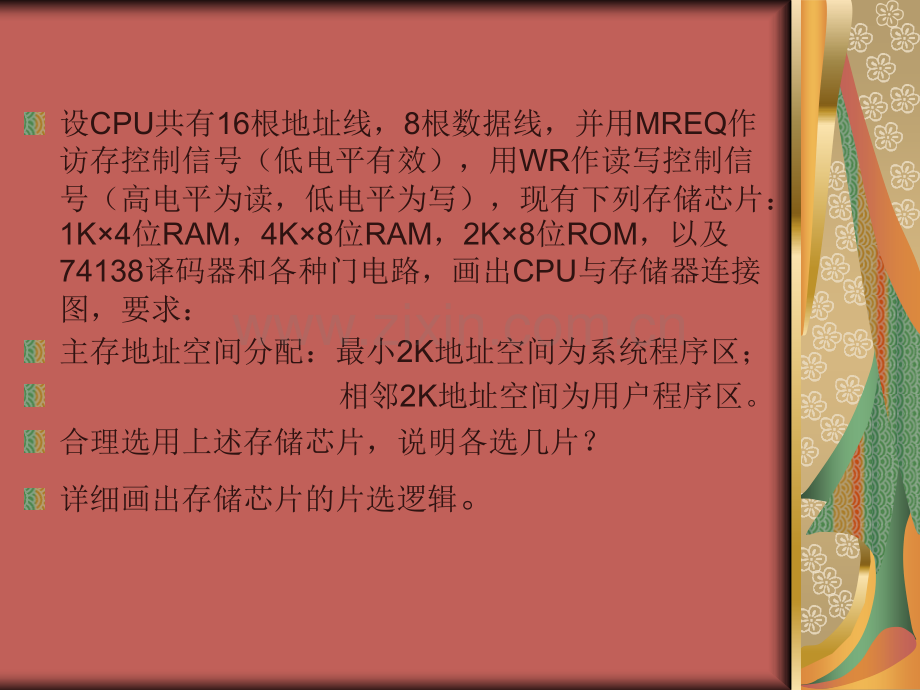

设CPU共有16根地址线，8根数据线，并用MREQ作访存控制信号（低电平有效），用WR作读写控制信号（高电平为读，低电平为写），现有下列存储芯片：1K4位RAM，4K8位RAM，2K8位ROM，以及74138译码器和各种门电路，画出CPU与存储器连接图，要求：主存地址空间分配：最小2K地址空间为系统程序区；相邻2K地址空间为用户程序区。合理选用上述存储芯片，说明各选几片？详细画出存储芯片的片选逻辑。设CPU地址总线16条,双向数据总线8条.并用MREQ作访存控制信号（低电平有效），用WR作读写控制信号（高电平为读，低电平为写），现有下列存储芯片:ROM:8K8位;RAM 16K1位，2K8位,4K8位,8K8位以及74138译码器和各种门电路，画出CPU与存储器连接图，主存地址空间分配如下:0000H3FFFH为系统程序区,4000H4FFFH为系统程序工作区,6000H9FFFH为用户程序区请从上述芯片中选择适合芯片设计该计算机主存储器相联的设计图设CPU共有16根地址线，8根数据线，并用MREQ作访存控制信号（低电平有效），用WR作读写控制信号（高电平为读，低电平为写），现有下列存储芯片：1K4位RAM，4K8位RAM，2K8位ROM，以及74138译码器和各种门电路，画出CPU与存储器连接图，要求：主存地址空间分配:8000H87FFH为系统程序区,8800H8BFFH为用户程序区合理选用上述存储芯片,说明各选几片详细画出存储芯片的片选逻辑1.求:下列2进制数的汉明码:1011,0101,1001,1110,11112.验证下面汉明码是否出错,哪位错:1100100,1100111,1100000,11000013.设生成多项式是:G(X)=X3+X+1求有效信息1010,1101,0111,1011的CRC校验码,并求循环余数,说明校验原理4.G(X)同上,若接收到的CRC码为:1101010,试验证其是否出错,若有错,加以校正
