GBT空调器性能标准.pptx

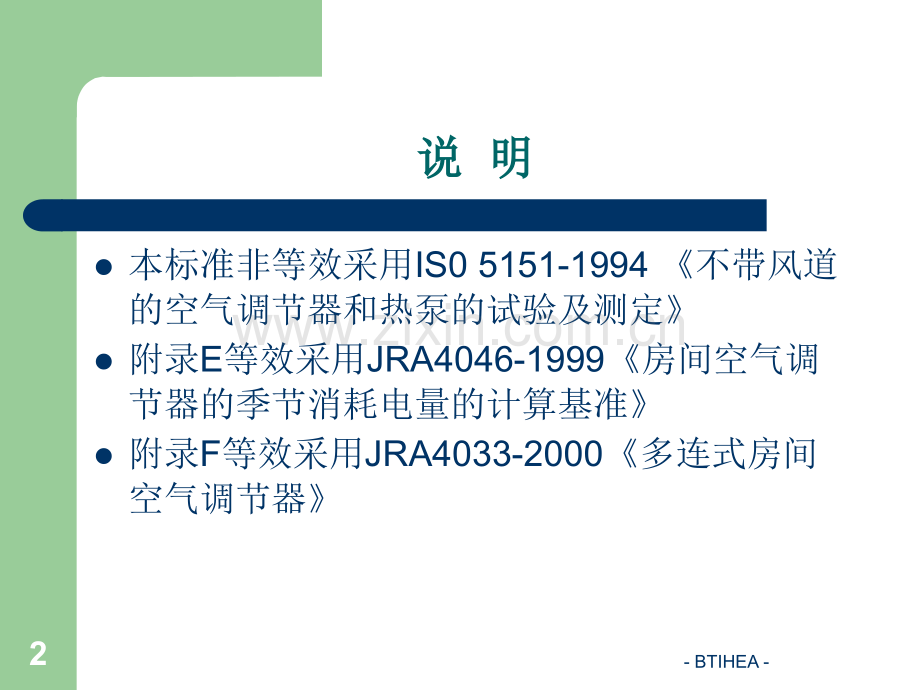

房间空气调节器性能标准房间空气调节器性能标准 GB/T 7725-2004-BTIHEA-2说说 明明l本标准非等效采用IS0 5151-1994 不带风道的空气调节器和热泵的试验及测定l附录E等效采用JRA4046-1999房间空气调节器的季节消耗电量的计算基准l附录F等效采用JRA4033-2000多连式房间空气调节器-BTIHEA-3 说说 明明l本标准适用的空调器范围：-采用空气冷却或水冷冷凝器-全封闭型电动机-压缩机-制冷量在14000W以下-BTIHEA-4本标准与本标准与GB/T7725-1996相比的主要变化相比的主要变化l增加了对新技术的要求和关注：对再生资源的利用、电磁兼容性、可靠性；l调整和提高了产品的技术性能指标：噪声、能源效率；l增加了“转速可控型空调器”产品的要求、试验及季节能源消耗效率的计算；l增加了“一拖多空调器”产品的要求、试验及标识；l扩大了适用范围；增加了多种类型的焓值法试验装置等。-BTIHEA-5术术 语语l房间空气调节器l热泵l制热用电热装置l制热用辅助电热装置l制冷量l制热量l制冷消耗功率l制热消耗功率l能效比（EER）l性能系数（COP）l循环风量l房间型量热计l空气焓值法-BTIHEA-6 术术 语语l转速可控型房间空气调节器 空调器运行时，根据热负荷的大小，其压缩机的转速在一定范围内发生3级以上或连续变化的空调器（简称“变频空调器”）。l容量可控型房间空气调节器 空调器运行时，根据热负荷的大小，压缩机的转速不变，其有效容积输气量（制冷剂质量流量）发生3级以上或无级变化的空调器（简称“变容空调器”）。l一拖多房间空气调节器 一种向多个密闭空间、房间或区域直接提供经过处理的空气的设备。它主要是一台室外机组与多于一台的室内机组相连接，可以实现多室内机组同时工作、部分室内机组同时工作或单独室内机组工作的组合体系统（简称“一拖多空调器”）。-BTIHEA-7产品分类产品分类l按使用气候类型分：T1、T2、T3l按结构形式分：整体式、分体式、一拖多l按功能分：冷风型、热泵型、电热型l按冷却方式分：空冷式、风冷式l按压机控制方式分：定频、变频、变容l基本参数l型号命名-BTIHEA-8 通用要求通用要求l空调器应符合本标准和GB4706.32标准的要求，并应按经规定程序批准的图样和技术文件制造。l热泵型空调器的热泵额定（高温）制热量应不低于其额定制冷量；对于额定制冷量不大于7.1kW的分体式热泵空调器，其热泵额定（高温）制热量应不低于其额定制冷量的1.1倍。l空调器的构件和材料la）空调器的构件和材料的镀层和涂层外观应良好，室外部分应有良好的耐候性能。lb）空调器的保温层应有良好的保温性能和具有阻燃性、且无毒无异味。lc）空调器制冷系统受压零部件的材料应能在制冷剂、润滑油及其混合物的作用下，不产生劣化且保证整机正常工作。-BTIHEA-9 通用要求通用要求l空调器的结构、部件、材料，宜采用可作为再生资源而利用的部件、产品结构和材料。l空调器所具有的特殊功能（如：具有抑制、杀灭细菌功能的空调器、具有负离子清新空气功能的空调器等）应符合国家有关规定和相关标准的要求。l空调器的电磁兼容性应符合国家有关规定和相应标准的要求。-BTIHEA-10试验项目试验项目l制冷系统密封性能l制冷量l制冷消耗功率l热泵制热量l热泵制热消耗功率l电热装置制热消耗功率l最大运行制冷l最小运行制冷l热泵最大运行制热l热泵最小运行制热l冻结（空气流通、滴水试验）l凝露l凝结水排除能力l自动除霜l噪声-BTIHEA-11 可靠性试验要求可靠性试验要求l包装强度l运输强度l耐候性能（盐雾试验、湿热试验、涂层附着力试验、室外机塑料件耐久性试验）l可靠性寿命 （指标要求正在制定中）-BTIHEA-12制冷量及热泵制热量试验方法制冷量及热泵制热量试验方法l房间型量热计法 (Calorimeters method)-标定型（Calibrated room-type calorimeter)-平衡环境型（Balanced ambient room-type calorimeter)l空气焓值法（Indoor air-enthalpy method)-BTIHEA-13 房间热平衡量热计房间热平衡量热计特点特点:1.避免了对容易产生较大误差的风量和空调进出风口的空气干湿球温度测量。2.通过同时测量室内侧和室外侧的参数，测量结果自身有校验，保证测量的可靠性。3.测量装置比较复杂，要求操作人员的素质较高。-BTIHEA-14 房间热平衡量热计房间热平衡量热计工作原理工作原理:1.先使室内外隔室外达到所规定的环境条件（主要干湿球温度及湿球温度），然后使被测空调器的制冷量和凝结水量（除湿量）与室内侧隔室中的空气再处理装置的加热量（风机等有功率的设备）和加湿量来计算空调器的制冷量。2.为了验证测量结果的准确性，GB/7725规定需要同时测量室外侧隔室同一空调器的制冷量，方法是通过室外侧隔室测量空调器冷凝器的放热量和被试空调器排入室外侧凝结水蒸发量。令其与室外侧隔室中空气再处理装置所需的制冷量和去湿量平衡，测定空气再处理装置的制冷量、去湿量及压缩机的输入功率，通过换算得到空调器在室外侧的制冷量。用于校核室内侧的制冷量。3.GB/7725规定，室外侧测得的制冷量与室内侧测得的制冷量之差在室内侧测量制冷量的4以内，测量结果有效。测量值取室内侧所测到的值。-BTIHEA-15平衡环境型房间热量计平衡环境型房间热量计-BTIHEA-16房间热平衡量热计房间热平衡量热计制冷量的计算方法制冷量的计算方法:室内侧测定空调器总制冷量，W;室内侧总输入功率，W；加湿水焓值，kJ/kg；凝结水焓值，kJ/kg；空调器内的凝结水量，g/s;通过中间隔墙的漏热量，W；室内侧向外的漏热量，W。-BTIHEA-17 空气焓值法空气焓值法特点特点:1.测试装置简单、操作方便、稳定时间短;2.空气的循环风量不容易测准，误差相对较大;3.通常用于测量冷量较大的机组。-BTIHEA-18 空气焓值法空气焓值法工作原理工作原理:1.根据空调器工作在稳定状态后，测量空调器的循环风量及室内机出口空气焓值，计算得到制冷量，对于热泵型空调器用同样的方法测量。2.空气焓值是由空气的干球温度、湿球温度决定的。3.风量的测量主要用循环风量测量装置进行，通过调节排风口，使空调器送风口的静压为零，选用合适的喷嘴读喷嘴的动压，然后计算循环风量。-BTIHEA-19 空气焓值法空气焓值法试验房间的要求试验房间的要求:l如果对试验房间的室内工况有要求，则此房间或区域应能使工况维持在规定允差内，在试验时装置周围的空气速度不超过2.5m/s。l如果对试验房间或区域的室外工况有要求，则应具有足够的体积和使试验中空调器的气流场不能改变。试验房间的尺寸，除了正常安装所要求的距地或墙之间的尺寸外，应使房间任一表面到空调器的送风口表面的距离不小于1.8m，到空调器的其他任一表面的距离不小于0.9m房间再处理机组的送风量应不小于室外部分空气流量。在空调器送、回风方向的气流，要求工况稳定，温度均匀，低速。-BTIHEA-20 空气焓值法空气焓值法制冷量的计算方法制冷量的计算方法:空调器室内侧总制冷量，W；q 空调器室内测点的风量，m3/s；ha1 空调器室内回风空气焓值，J/kg；ha2 空调器室内送风空气焓值，J/kg；Vn 喷嘴处湿空气比容，m3/kg；Wn 喷嘴处的空气湿度，kg/kg干。-BTIHEA-21房间式空气焓值法试验装置房间式空气焓值法试验装置-BTIHEA-22 噪噪 声声测试室要求测试室要求l本底噪声与空调器噪声测定值的差不应小于10dB(A)l测试室为两间室的消声室或半消声室，半消声室地面为反射面。l房间的声学环境符合要求。-BTIHEA-23 噪噪 声声测试条件测试条件l被测空调器的电源输入为额定电压、额定频率。l噪声测试期间，进入空调器室内、外侧的空气状态应维持正文表4中额定制冷量或额定（高温）制热量工况（其允差可为1.5）条件，运行30min后测量。l空调器的挡风板、导风格删、风扇速度、温度控制器等，在不违反制造厂规定下调至最大制冷量或制热量位置，即与测定额定制冷量或额定制热量位置一致。-BTIHEA-24 噪噪 声声测试方法测试方法l将空调器安装在噪声测试室内，在室内侧按附录B图B.1图B.5所示位置放置传声器（应佩带海绵球风罩）进行测量。室外侧分体式机组放在5mm厚橡胶（邵氏硬度为45）的垫上；若出风口中心高度离地面不足1m可垫高至1m处，且距机组前面板1m处，噪声最大位置进行测量。l测试频率范围一般应包含中心频率125Hz8000 Hz之间的倍频程和中心频率100Hz10000Hz之间的1/3倍频程。l测试用声级计指示表时可用“慢”挡特性，其指针的波动小于3dB，声级可取观察中极大值和极小值的平均值，超过3dB时应采用合适的噪声仪器系统进行检测。-BTIHEA-25窗式空调器噪声测试窗式空调器噪声测试-BTIHEA-26挂壁式空调器噪声测试挂壁式空调器噪声测试-BTIHEA-27落地式空调器噪声测试落地式空调器噪声测试-BTIHEA-28嵌入式和吊顶式空调器噪声测试嵌入式和吊顶式空调器噪声测试-BTIHEA-29顶出风式室外机顶出风式室外机噪声测试噪声测试-BTIHEA-30 噪声限值噪声限值括号内为老标准限值括号内为老标准限值额定制冷量（W）室内噪声dB(A)室外噪声dB(A)整体式分体式整体式分体式250052(53)40(45)57(59)52(55)2500-450055(56)45(48)60(62)55(58)4500-710060(60)52(55)65(65)60(62)7100-14000 55(62)65(68)-BTIHEA-31房间空气调节器季节能源消耗的计算房间空气调节器季节能源消耗的计算l美国标准ANSI/ASHRAE 116-1995ARI 210/240-2003 l日本标准：JISC 9612-1994JRA 4046-1999-BTIHEA-32房间空气调节器季节能源消耗的计算房间空气调节器季节能源消耗的计算l制冷季节能源消耗效率 Seasonal Energy Efficiency Ratio:SEERl制热季节能源消耗效率 Heating Seasonal Performance Factor:HSPF l全年能源消耗效率 Annual Performance Factor:APF-BTIHEA-33房间空气调节器季节能源消耗的计算房间空气调节器季节能源消耗的计算l额定制冷量 按定频方法进行试验，空调器在额定制冷工况和规定条件下、连续稳定运行1h后进行测试。l额定中间制冷量 按定频方法进行试验，在额定制冷工况和规定条件下、空调器达到额定制冷量的1/20.1kW时，压缩机电机所处转速下连续稳定运行1h后进行测试。-BTIHEA-34房间空气调节器季节能源消耗的计算房间空气调节器季节能源消耗的计算建筑负荷与制冷能力（变频型）建筑负荷与制冷能力（变频型）-BTIHEA-35房间空气调节器季节能源消耗的计算房间空气调节器季节能源消耗的计算变频空调变频空调SEER的计算的计算l获取试验数据:进行额定工况下(室内干/湿球温度:27/19,室外干/湿球温度:35/24)的额定制冷量试验（压缩机工作在额定转速）与中间制冷量试验（压缩机工作在使空调达到额定制冷量的1/2时的转速），以获得实测额定制冷量/消耗功率,实测额定中间制冷量/消耗功率,再将获得的数据代入经验公式计算出低温工况下的制冷量/消耗功率与中间制冷量/消耗功率。-BTIHEA-36房间空气调节器季节能源消耗的计算房间空气调节器季节能源消耗的计算变频空调变频空调SEER的计算的计算l确定建筑负荷与制冷能力线：根据空调器额定标称数据与以上数据，由不同的直线公式确定出：房间热负荷线BLc(tj)、额定制冷能力线cr2(tj)，额定中间制冷能力线crm(tj)，其中房间热负荷线BLc(tj)是由环境温度为35时的额定负荷点与环境温度为23时的零负荷点所构成的直线。-BTIHEA-37房间空气调节器季节能源消耗的计算房间空气调节器季节能源消耗的计算变频空调变频空调SEER的计算的计算l划分出空调器在不同环境温度范围的不同运行状态：确定上述两条制冷能力线与房间热负荷线的交点所对应的环境温度点tc(通过计算得出)、tb（tb=35）和ta（ta=23），由这三个温度点将空调器的运行状态分为三种情况：即空调器在额定中间制冷能力以下（tjtb）连续运行。-BTIHEA-38房间空气调节器季节能源消耗的计算房间空气调节器季节能源消耗的计算变频空调变频空调SEER的计算的计算l分段进行制冷季节耗电量（CSTE）与制冷量（CSTL）的计算：结合标准中所规定制冷季节需要制冷的各温度发生时间，按所划分出的空调器的不同运行状态，进行CSTE与CSTL的计算。其中在CSTE的计算中，需要分别确定出空调器在中间制冷能力以下对应房间热负荷运行时的EER的计算值Eclm(tj),空调器在中间制冷能力和额定制冷能力之间对应房间热负荷运行时的EER的计算值Ecm2(tj)。-BTIHEA-39房间空气调节器季节能源消耗的计算房间空气调节器季节能源消耗的计算l额定制热量 按定频方法进行试验，空调器在额定高温制热工况和规定条件下、连续稳定运行1h后进行测试。l额定中间制热量 按定频方法进行试验，在额定高温制热工况和规定条件下，用空调器达到高温额定制热量的1/20.1kW时，压缩机电机所处转速下，连续稳定运行1h后进行测试。l额定低温制热量 按定频方法进行试验，将空调器置于空气焓值法试验装置内，在低温制热工况和规定条件下，（辅助电加热装置的电路断开）压缩机以最大转速稳定运行后进行测试。-BTIHEA-40房间空气调节器季节能源消耗的计算房间空气调节器季节能源消耗的计算建筑负荷与制热能力（变频型）建筑负荷与制热能力（变频型）-BTIHEA-41变频空调标志要求变频空调标志要求l除标示出制冷量、输入功率外，还应标出制冷量范围（最大制冷量和最小制冷量）、输入功率范围（最大制冷输入功率和最小制冷输入功率），中间制冷量、中间制冷输入功率；l除标示出制热量、输入功率外，还应标出制热量范围（最大制热量和最小制热量）、输入功率范围（最大制热输入功率和最小制热输入功率），中间制热量、中间制热输入功率，低温制热量、低温制热输入功率；l标示出制冷季节能源消耗效率、制热季节能源消耗效率和/或全年能源消耗效率。房间空气调节器房间空气调节器能效限定值及能源效率等级能效限定值及能源效率等级 GB 12021.3-2004-BTIHEA-43 适用范围适用范围l采用空气冷却冷凝器l全封闭型压缩机l制冷量在14000W以下l气候类型为T1l不适用于移动式、变频式、多联式空调机组-BTIHEA-44能耗限定值能耗限定值EER（W/W）实施日期整体式 分体式45004500-71007100-140002001.4(单冷/热泵)2.20/2.152.45/2.35 2.40/2.30 2.30/2.252005.32.302.602.502.402009 2.903.203.103.00-BTIHEA-45 能源效率等级指标能源效率等级指标类型 额定制冷量(W)能效等级 54321整体式2.302.502.702.903.10分体式4 5002.602.803.003.203.404500-71002.502.702.903.103.307100-140002.402.602.803.003.20-BTIHEA-46中国能效标识（中国能效标识（china energy label）l2005年3月1日实施 l制冷量、输入功率依据：GB/T7725、GB/T17758l能效比依据：GB12021.3l实施规则：
