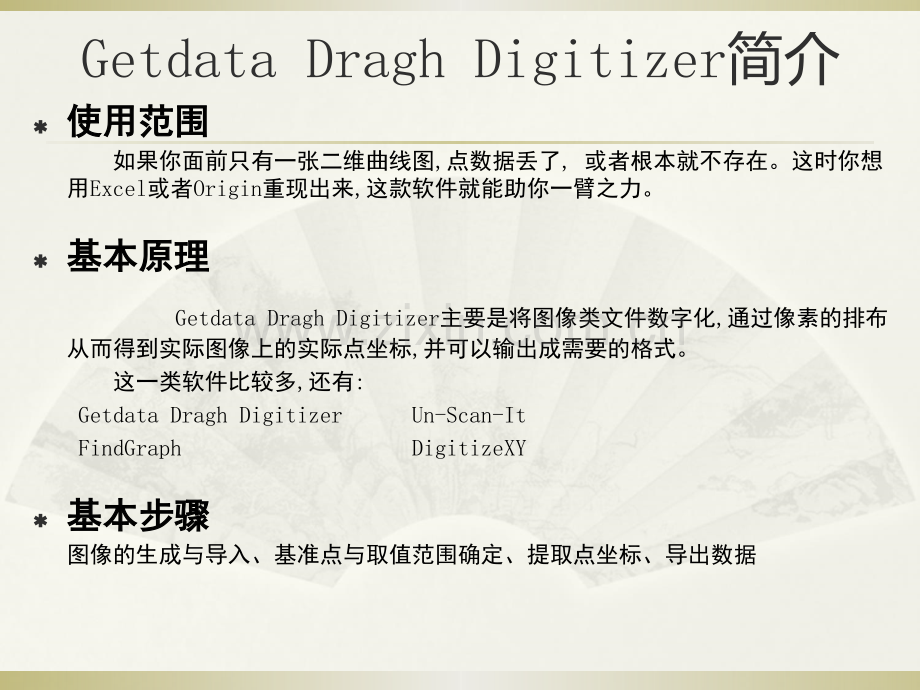

Getdata Dragh Digitizer教程按照个人使用修改版Getdata Dragh Digitizer简介使用范围使用范围 如果你面前只有一张二维曲线图,点数据丢了,或者根本就不存在。这时你想用Excel或者Origin重现出来,这款软件就能助你一臂之力。基本原理基本原理 Getdata Dragh Digitizer主要是将图像类文件数字化,通过像素的排布从而得到实际图像上的实际点坐标,并可以输出成需要的格式。这一类软件比较多,还有:Getdata Dragh Digitizer Un-Scan-It FindGraph DigitizeXY基本步骤基本步骤 图像的生成与导入、基准点与取值范围确定、提取点坐标、导出数据步骤一:图像的生成与导入图像生成图像生成1、直接截图保存 建议使用QQ截图,使用 快捷键Alt+Ctrl+A。2、扫描文档后截图保存 主要针对非电子文档，后续步骤同上。*支持的图像格式TIF、JPEG、PCX、BMP（此图见附件：示例）图像导入图像导入*支持的图像格式TIF、JPEG、PCX、BMP步骤二:基准点与取值范围确定一一、默认选定默认选定:Default axes 默认图片左下角为原点二二、手动设定手动设定:Set the scale 1.Set Xmin 位置 Set Xmin 大小 2.Set Xmax 位置 Set Xmax 大小 3.Set Ymin 位置 Set Ymin 大小 4.Set Ymax 位置 Set Ymax 大小 大小可在Adjust中再次修改。修改X/Y的大小，所有的X/Y会相应地变大或小。三三、调整坐标实际取值范围调整坐标实际取值范围 Adjust the scale 调整范围 Log scale along X/Y axis 坐标轴为对数时使用 手动设定基准点手动设定基准点此图选原点为基准点最佳在基准点（即是X轴最小值处）处单击。输入X轴最小值，为0。X轴最大值处单击。输入X轴最大值。与实际坐标轴一致。Xmax与Xmin确定了X轴的基准线。Y轴同理。Y轴最小值处单击。Y轴最小值。与实际坐标轴一致自此，基准点与XY轴取值范围确定结束。步骤三：提取点坐标获取数据的三种方法获取数据的三种方法 Point capture mode 适用于点折线 Auto trace lines 适用于连续函数图像 Digitizer area 适用于提取部分函数图像Point capture mode录入的点数据虽然在Data中的排序能改变，但在最终导出的文件（如excel）中是以最初录入顺序从上到下排列。只能在导出文件中另行修改。使用鼠标滑轮可放大缩小图片。橡皮图标可删除已录入的点。点击左图圈出点，一次获取线上点。如需获取另外一条线上的数据，点击“current,status”,然后点击“Add line”.Auto trace lines尽量选择端点作为起始点。*此图的基准点选为（-3.25，-1.05）GetData自带实例图sample3可以认为此基准线的选取，可以将任意斜坐标系，画为直角坐标系。Digitizer area鉴于绝大多数函数都是以X为自变量，则按照作图所示选择。采样间距dx不能过于小。Shfit X感觉没实质性作用。拖动黑色实心鼠标划采样矩形格步骤四：导出数据得到坐标点之后即可导出数据数据输出的格式:TXT(text file)XLS(Excel)DXF(AutoCAD)EPS(PostScript)XMLGetdata的数据保存:Save workspace以导出为excel为例与line相对应的两列左列为X，右列为Y超链接：软件及其附件下载
