GG的意义和实际用途.pptx

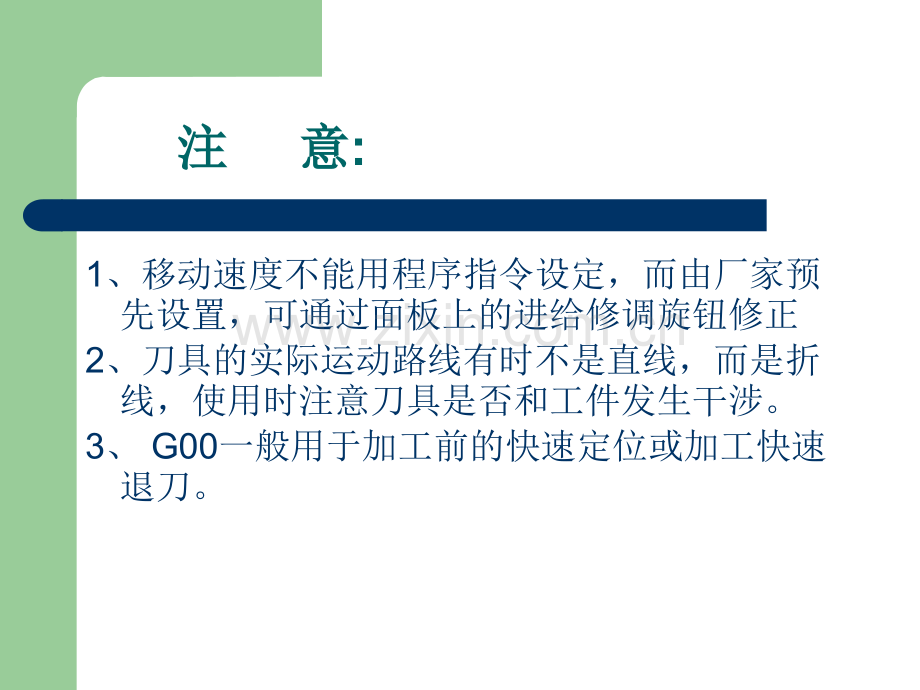

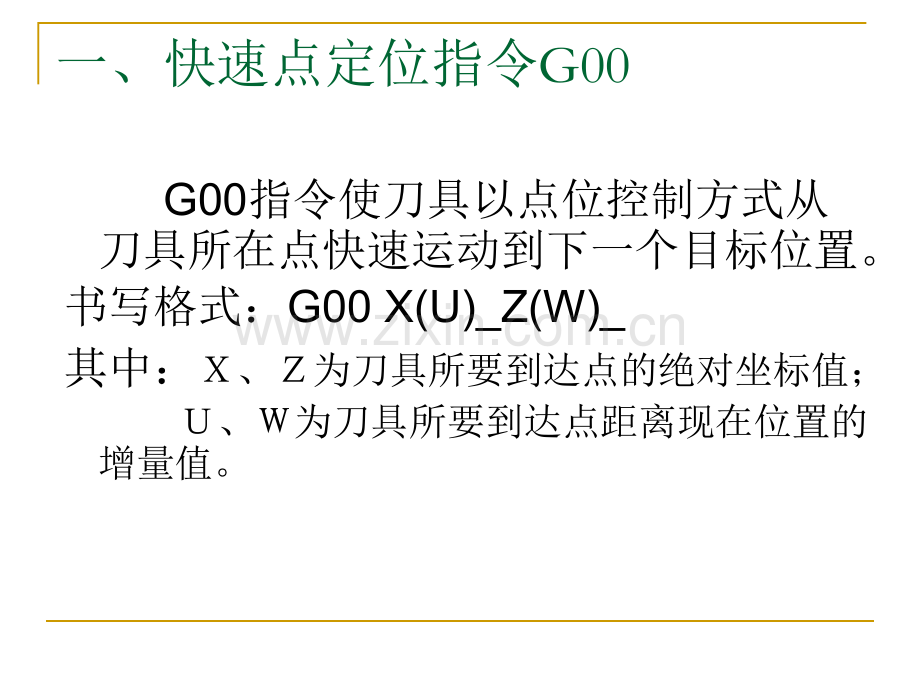

一、快速点定位指令G00 G00指令使刀具以点位控制方式从刀具所在点快速运动到下一个目标位置。书写格式：G00 X(U)_Z(W)_其中：、为刀具所要到达点的绝对坐标值；、为刀具所要到达点距离现在位置的增量值。注注 意意:1、移动速度不能用程序指令设定，而由厂家预先设置，可通过面板上的进给修调旋钮修正2、刀具的实际运动路线有时不是直线，而是折线，使用时注意刀具是否和工件发生干涉。3、G00一般用于加工前的快速定位或加工快速退刀。加工如右图1-1所示的零件，编程如下：绝对值编程为：00 X50 Z2增量值编程为：00 U-70 W-7880图1-1二、直线插补指令01G01指令是直线运动，规定刀具在两坐标以插补联动方式按指定的进给速度做任意的直线运动。指令书写格式:G01 X(U)_Z(W)_F_说明：、进给速度由指令决定。G01程序中必须含有指令。、程序中指令进给速度在没有新的指令以前一直有 效，不必在每个程序段中都写入指令。、可用于加工圆柱面、圆锥面、倒角等。如右图1-2：绝对值编程(O点为工件原点)01 X60 Z-80 F100增量值编程：G01 U0 W-80 F100；例一：G01指令加工圆柱面图1-2例二：G01指令加工圆锥面如右图1-3：绝对值编程(O点为工件原点)G01 X80 Z-80 F100增量值编程：G01 U20 W-80 F100；图1-3 小结:1、G00的作用 2、G01的作用 作业：用G00、G01编一个车削外圆的程序 谢谢各位评委！
