KC物联网工程布线工程文档KC物联网工程布线系统设计.pptx

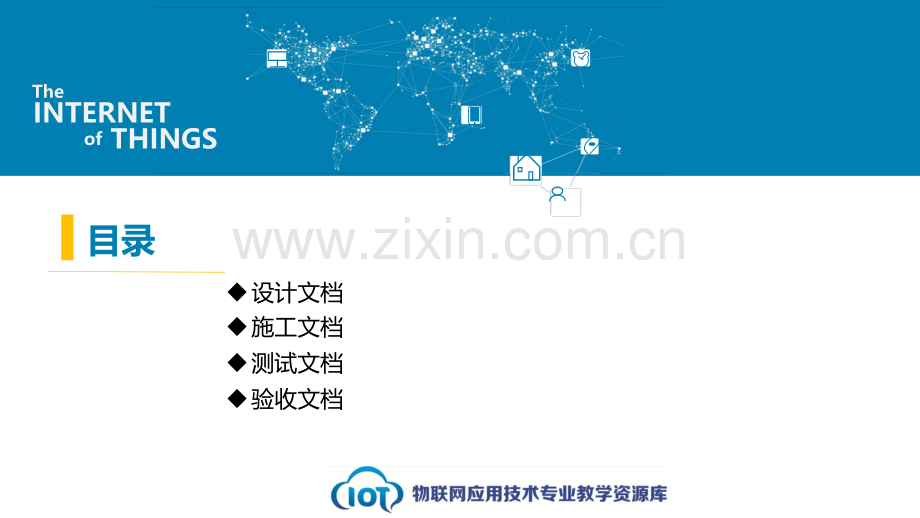

TheINTERNETofTHINGS物联网工程布线文档目录 TheINTERNETofTHINGSu设计文档u施工文档u测试文档u验收文档TheINTERNETofTHINGS设计文档设计文档包含了工程概况，主要内容有：设计依据布线产品选型系统结构及功能工程内容系统测试要求工程预算TheINTERNETofTHINGS施工文档常用的施工文档有：设计图纸、设备说明书、施工进度管理文档、人员管理文档等施工过程报告等TheINTERNETofTHINGS测试文档测试文档包括：测试标准文件设备测试报告等TheINTERNETofTHINGS物联网工程布线识图(弱电)目录 TheINTERNETofTHINGSu识图简介u认识图例u布线工程图种类u绘图软件TheINTERNETofTHINGS识图简介综合布线工程图纸是通过各种图形符号、文字符号、文字说明及标注表达的。预算人员要通过图纸了解工程规模、工程内容、统计出工程量、编制出工程概预算文件。施工人员要通过图纸了解施工要求，按图施工。阅读图纸的过程就称为识图。换句话说，识图，就是要根据图例和所学的专业知识，认识设计图纸上的每个符号，理解其工程意义，进而很好地掌握设计者的设计意图，明确在实际施工过程中，要完成的具体工作任务，这是按图施工的基本要求，也是准确套用定额进行综合布线工程概预算的必要前提。TheINTERNETofTHINGS认识图例TheINTERNETofTHINGS布线工程图的种类网络拓扑结构图综合布线系统拓扑（结构）图综合布线系统管线路由图楼层信息点分布及管线路由图机柜配线架信息点布局图等TheINTERNETofTHINGS绘图软件AUTOCADAUTOCAD是由美国Autodesk(欧特克)公司于20世纪80年代初，为微机上应用CAD技术而开发的绘图程序软件包，已成为国际上广为流行的绘图工具。在综合布线工程设计中，AUTOCAD常用于绘制综合布线系统管线路由图、楼层信息点分布图、机柜配线架布局图等。TheINTERNETofTHINGS绘图软件Visio Visio作为MicrosoftOffice组合软件的成员，可广泛应用于电子、机械、通信、建筑、软件设计和企业管理等领域。Visio具有易用的集成环境、丰富的图表类型和直观的绘图方式；能使专业人员和管理人员快速、方便地制作出各种建筑平面图、管理机构图、网络布线图、机械设计图、工程流程图、电路图等。在综合布线工程设计中，Visio通常用于绘制网络拓扑图、布线系统图和楼层信息点分布及管线路由图等。TheINTERNETofTHINGS工程布线系统设计目录 TheINTERNETofTHINGSu简介u总体规划u总体设计u工程类型u设计文件TheINTERNETofTHINGS本节简介综合布线系统（PremisesDistributedSystem，简称PDS）是一种集成化通用传输系统，在楼宇和园区范围内，利用双绞线或光缆来传输信息，可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。PDS使用标准的双绞线和光纤，支持高速率的数据传输。PDS使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。TheINTERNETofTHINGS总体规划1.总体规划2.系统设计3.综合管理4.工程质量TheINTERNETofTHINGS总体设计用户信息需求调查工程设计要点系统设计等级TheINTERNETofTHINGS工程类型综合布线工程类型有两种：非屏蔽系统与屏蔽系统。而综合布线系统根据使用的材质可分为两种系统类别，一种是使用非屏蔽双绞线与光缆构成的系统，另一种是使用屏蔽双绞线与光缆构成的系统。TheINTERNETofTHINGS设计文件1综合布线工程设计文件编制原则2.设计阶段和要求3.综合布线的图纸设计谢谢！
