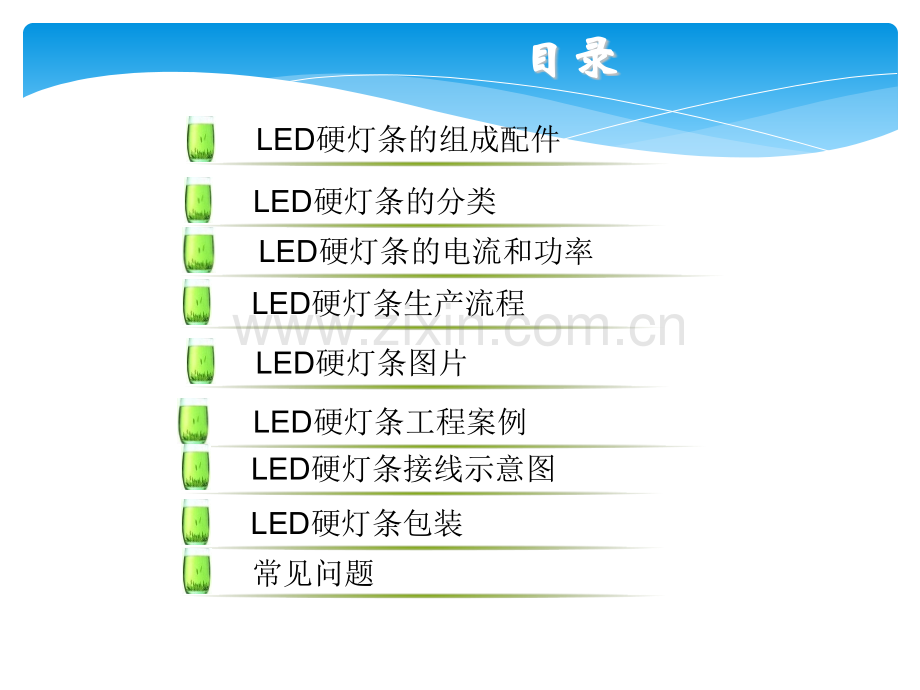

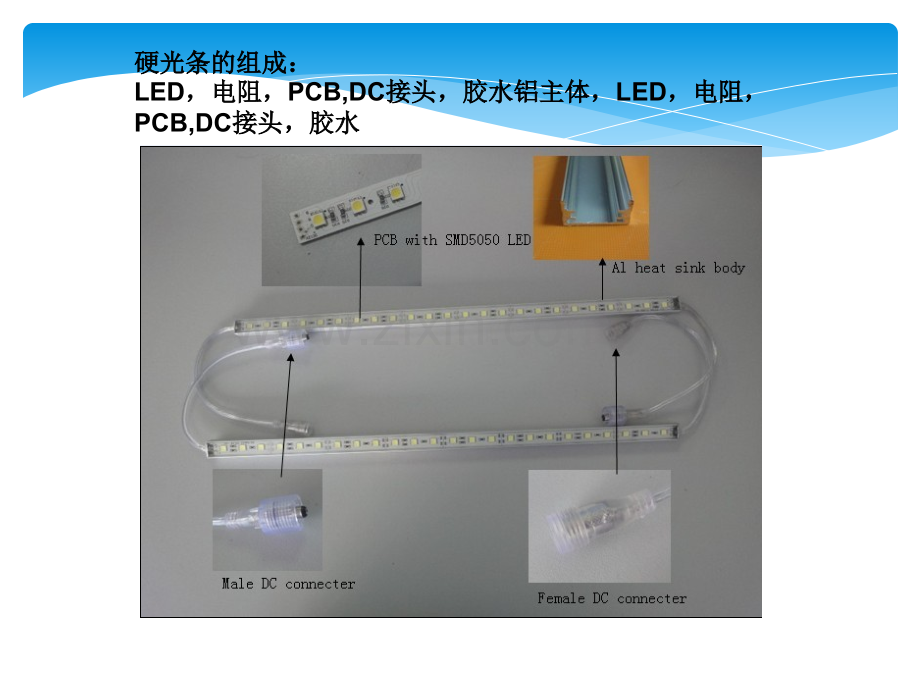

目录目录LED硬灯条图片LED硬灯条工程案例LED硬灯条接线示意图LED硬灯条包装LED硬灯条的分类LED硬灯条生产流程LED硬灯条的电流和功率LED硬灯条的组成配件常见问题硬硬光条的光条的组成组成：LED，电电阻阻，PCB,DC接头，胶水接头，胶水铝主体，铝主体，LED，电阻，电阻，PCB,DC接头，胶水接头，胶水我公司现有硬灯条的散热铝主体：我公司现有硬灯条的散热铝主体：大长城系列小长城系列大金字塔系列小金字塔系列硬灯条硬灯条PCB,LED以及电阻以及电阻LED硬灯条PCB为电路，一般材料为FR4和铝基板，光源一般为SMD3528或5050LED；电阻的作用为限流限压的作用,阻值由LED的电流决定。防水硬灯条使用的防水硬灯条使用的DC接头：接头：上述为不同型号防水端子，请根据实际需要防水端子防水等级达到IP67。符合国标防水标准。成品硬灯条分类成品硬灯条分类成品硬灯条PCB+LED+电阻+电子线=防水硬灯条不防水硬灯条一；根据防水性能区分盖灯防水不盖灯防水注：胶水分为AB胶防水和硅胶防水两种二，根据灯珠类型和数量区分 3528-30灯/60灯/96灯/120灯（每米），5050-30灯/60灯（每米）。三，根据电压值区分 12V,24V灯条。四，根据灯珠的颜色区分 正白，暖白及其它订制色温。硬灯条的功率和电流参数IF=20mA时的标准参数灯珠类型灯珠类型灯珠数灯珠数电压电压电流电流功率功率35283012V0.2A/M2.4W/M35286012V0.4A/M4.8W/M35289612V0.64A/M7.68W/M352812012V0.8A/M9.6W/M50503012V0.6A/M7.2W/M50506012V1.2A/M14.4W/MIF=18mA时的实际应用消耗参数灯珠类型灯珠类型灯珠数灯珠数电压电压电流电流功率功率35283012V0.18A/M2.2W/M35286012V0.36A/M4.3W/M35289612V0.58A/M6.9W/M352812012V0.72A/M8.6W/M50503012V0.54A/M6.5W/M50506012V1.08A/M13.0W/M硬灯条的功率和电流参数IF=20mA时的标准参数灯珠类型灯珠类型灯珠数灯珠数电压电压电流电流功率功率35283024V0.1A/M2.4W/M35286024V0.2A/M4.8W/M35289624V0.32A/M7.68W/M352812024V0.4A/M9.6W/M50503024V0.3A/M7.2W/M50506024V0.6A/M14.4W/M灯珠类型灯珠类型灯珠数灯珠数电压电压电流电流功率功率35283024V0.09A/M2.2W/M35286024V0.18A/M4.3W/M35289624V0.29A/M6.9W/M352812024V0.36A/M8.6W/M50503024V0.27A/M6.5W/M50506024V0.54A/M13.0W/MIF=18mA时的实际应用消耗参数硬灯条的生产流程 印刷锡膏 贴片（LED&电阻）QC目检 过回流焊 QC低压点亮测试 组装（PCB&铝主体）老化测试 滴胶 老化测试 成品检查 QC出货最终检查 包装出货用途：广泛用于楼体轮廓。台阶、展台、桥梁、酒店、KTV装饰照明，建筑物装饰照明、边缘照明装饰、走廊照明、楼梯照明、隐蔽位置照明、水下工程照明、酒柜、鞋柜、天花暗格、衣柜、展示柜、珠宝柜台、以及广告牌的制作、各种大型画面、字画的广告设计等场所。汽车底盘、车内外、高位刹车装饰、照明指示牌、广告招牌、KTV及酒吧装饰、城市亮化等装饰领域。LED应用：应用：LED硬灯条连接示意图硬灯条连接示意图单色接线图RGB硬灯条控制器与放大器的硬灯条控制器与放大器的4种接线图如下种接线图如下接线图一：由多个电源接一串串联灯条，由1个控制器控制颜色变化，其余用放大器放大信号，如下图示。一般多用于串比较长的电路接线图二：由一个电源接一串串联灯条，由1个控制器控制颜色变化，其余用放大器放大信号，如上图示。接线图三：由一个电源接一串并联灯条，由一个控制器控制颜色变化，没串并联电路由放大器提供信号，如下图示。接线图四：由多个电源接一串并联灯条，由一个控制器控制颜色变化，没串并联电路由放大器提供信号，如下图示。
