资源描述

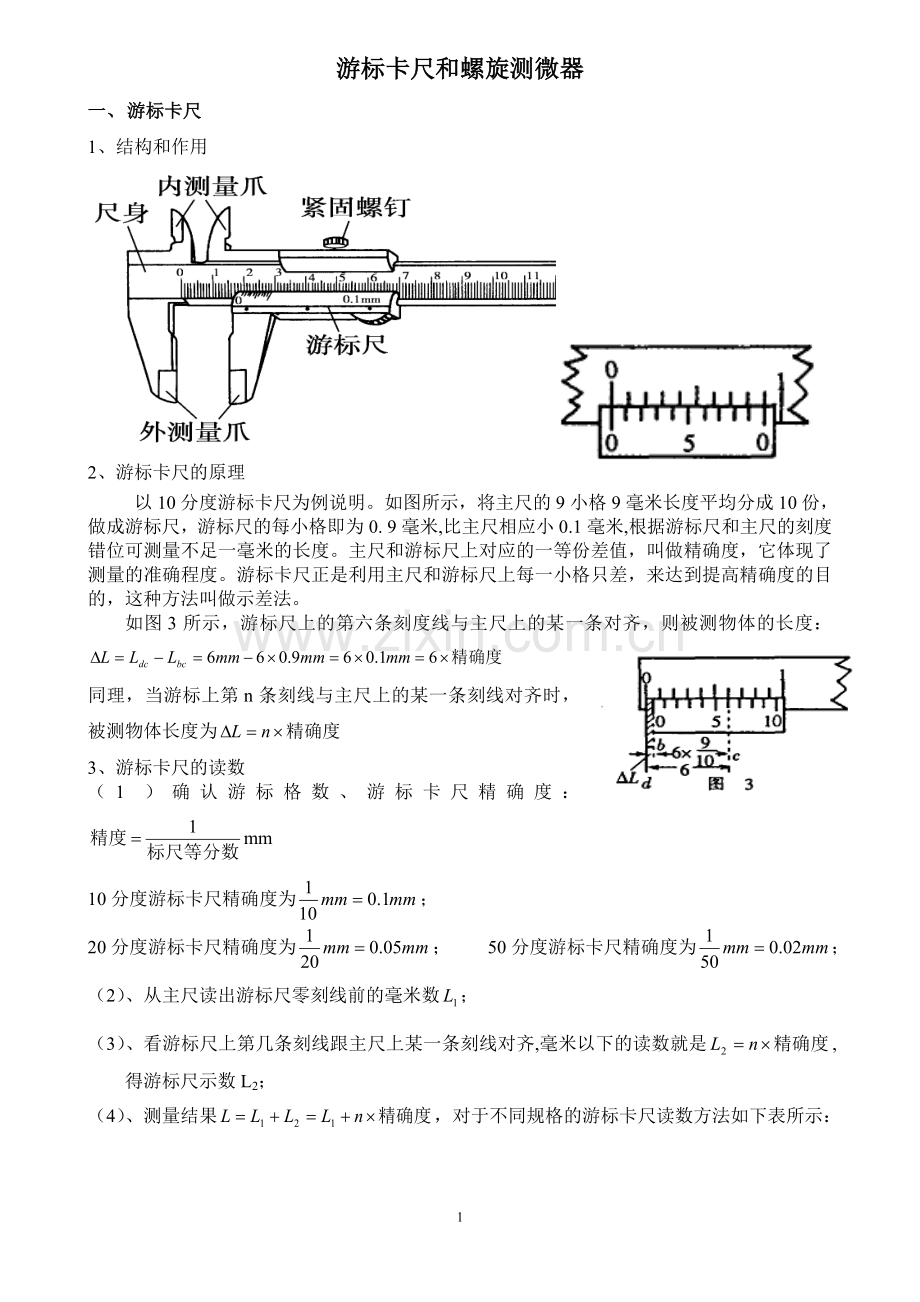

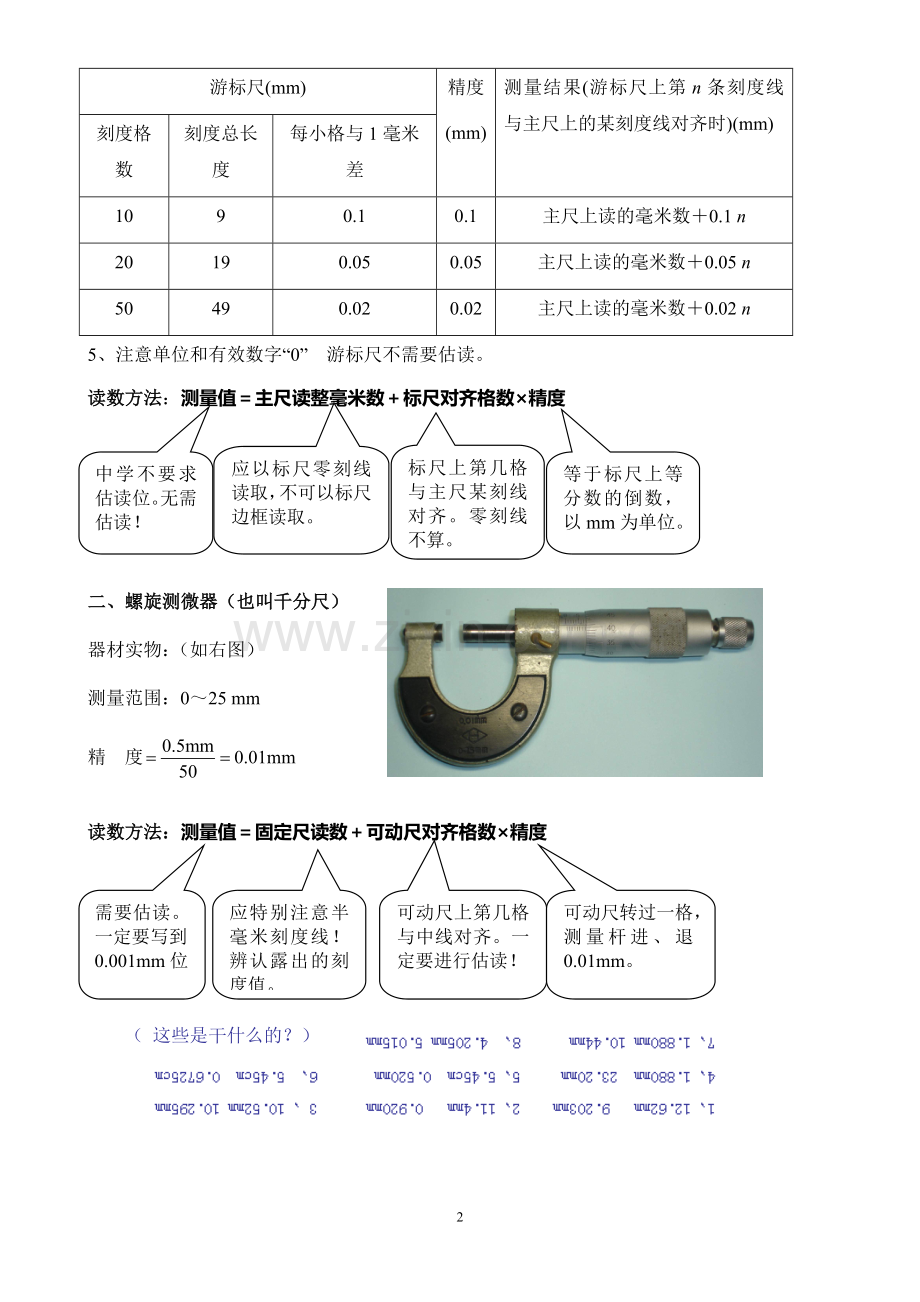

游标卡尺和螺旋测微器 一、 游标卡尺 1、结构和作用 2、游标卡尺的原理 以10分度游标卡尺为例说明。如图所示,将主尺的9小格9毫米长度平均分成10份,做成游标尺,游标尺的每小格即为0. 9毫米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。主尺和游标尺上对应的一等份差值,叫做精确度,它体现了测量的准确程度。游标卡尺正是利用主尺和游标尺上每一小格只差,来达到提高精确度的目的,这种方法叫做示差法。 如图3所示,游标尺上的第六条刻度线与主尺上的某一条对齐,则被测物体的长度: 同理,当游标上第n条刻线与主尺上的某一条刻线对齐时,被测物体长度为 3、游标卡尺的读数 (1)确认游标格数、游标卡尺精确度: mm 10分度游标卡尺精确度为; 20分度游标卡尺精确度为; 50分度游标卡尺精确度为; (2)、从主尺读出游标尺零刻线前的毫米数; (3)、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是,得游标尺示数L2; (4)、测量结果,对于不同规格的游标卡尺读数方法如下表所示: 游标尺(mm) 精度 (mm) 测量结果(游标尺上第n条刻度线与主尺上的某刻度线对齐时)(mm) 刻度格数 刻度总长度 每小格与1毫米差 10 9 0.1 0.1 主尺上读的毫米数+0.1 n 20 19 0.05 0.05 主尺上读的毫米数+0.05 n 50 49 0.02 0.02 主尺上读的毫米数+0.02 n 5、注意单位和有效数字“0” 游标尺不需要估读。 读数方法:测量值=主尺读整毫米数+标尺对齐格数×精度 标尺上第几格与主尺某刻线对齐。零刻线不算。 等于标尺上等分数的倒数,以mm为单位。 应以标尺零刻线读取,不可以标尺边框读取。 中学不要求估读位。无需估读! 二、螺旋测微器(也叫千分尺) 器材实物:(如右图) 测量范围:0~25 mm 精 度 读数方法:测量值=固定尺读数+可动尺对齐格数×精度 可动尺转过一格,测量杆进、退0.01mm。 可动尺上第几格与中线对齐。一定要进行估读! 应特别注意半毫米刻度线!辨认露出的刻度值。 需要估读。一定要写到0.001mm位 ( 这些是干什么的?) 三、练习 1、 游标卡尺读数为___________ 螺旋测微器的读数为_______ 0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 10 例如第31条对齐 15 20 5 10 0 20 25 30 15 10 2、读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.;螺旋测微器的读数为_________mm. 3、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm和_______mm。 0123456 01234567890 cm 0 5 10 25 30 4、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况,请读出它们的读数.甲:读数为 mm 乙:读数为 ___mm 5(1)某同学使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸,得到图中的游标卡尺的读数,由于遮挡,只能看到游标的后半部分,则图中游标卡尺的读数为 cm; (2)从图中读出金属丝的直径为___________mm。 6、读出游标卡尺和螺旋测微器的读数:(1)读数为__________cm.(2)读数为__________cm. 0 5 10 5 6 7、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量 工件的情况,则 甲:读数为__   __mm 乙:读数为_______mm. 乙 8、某学生用螺旋测微器在测定某一金属丝的直径时,测得的结果如下左图所示,则该金属丝的直径d=_______mm。另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度,测得的结果如下右图所示,则该工件的长度L=______cm。 0 25 20 15 4
