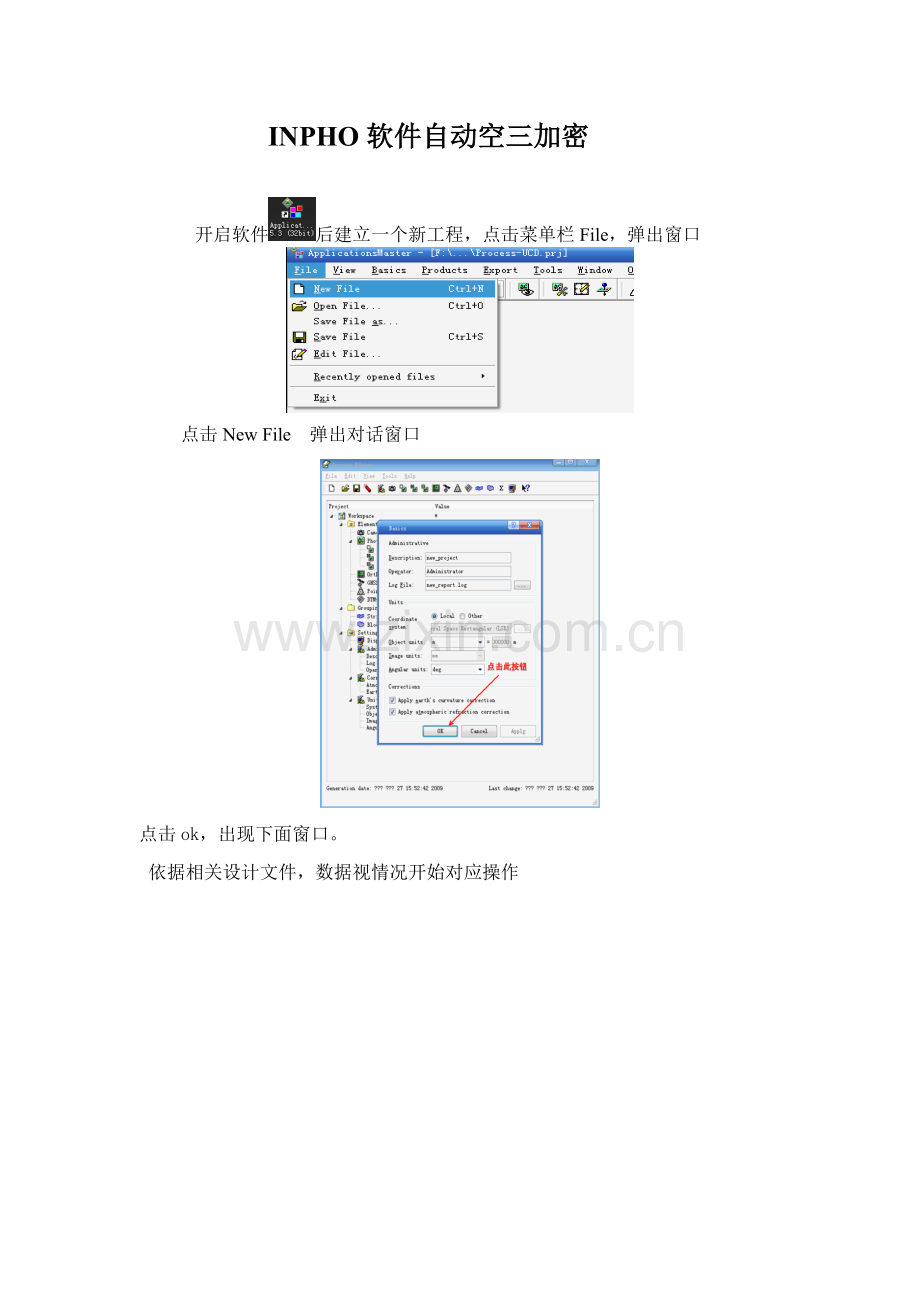

INPHO软件自动空三加密

开启软件后建立一个新工程，点击菜单栏File，弹出窗口

点击New File 弹出对话窗口

点击ok，出现下面窗口。
依据相关设计文件，数据视情况开始对应操作

1.建立相机文件
双击1弹出下面对话窗口

点击后弹出窗口

填写对应相机名称、类型、镜头类型。
点击后，弹出窗口

点击，出窗口

依据相机检校文件，把对应值填写到窗口中，因为影像经过畸变差更正所在像主点坐标值全部给定零值，点击
接着点击下图中

到此相机文件就建好了。
2.导入影像数据
回到project editor界面，双击Frame Type，弹出对话框。

在对话框，选择Import第一个选项，以下图

点击按钮，选中

选择影像存放工程目录文件夹

点击按钮

影像导入，在“”处填写飞行区域地面平均高度值，点击
按钮进行下一步

点击按钮，出现下图操作

点击图中按钮，点击下图中按钮

3.影像就导入工程完成了。
导入GPS导航数据
导入航片初始坐标，即依据数据检验软件输出XYZ坐标为初设概略航片坐标。
格式以下：
# /航带分隔符
11 x11 y11 z11 /航片号 X坐标 Y坐标 Z坐标
12 x12 y12 z12
#
21 x21 y21 z21
22 x22 y22 z22
#
⋯ ⋯ ⋯ ⋯
#
假如是GPS辅助摄影，按
photoID px py pz omega phi kappa
次序导入，航带之间用“#”隔开。
接着双击下图中红线标注处

双击后弹出下图窗口

点击上图中红色框标处，出现下图对话窗口

点击上图中红色框标处，出现下图对话窗口

选择依据数据检验软件输出XYZ坐标建立GPS导航数据后，双击图中红色框标注按钮出现下图对话窗口

点击上图中按钮出现下图对话窗口

点击上图中按钮出现下图对话窗口

把影像序号、坐标对应好后点击上图中按钮出现下图对话窗口

勾选相对应选项后点击上图中按钮出现下图对话窗口

点击上图中按钮出现下图对话窗口

点击上图中按钮出现下图对话窗口

点击上图中按钮出现下图对话窗口

点击上图中按钮出现下图对话窗口

点击上图中按钮出现下图对话窗口

依据设计要求填入限差值。配置完后点击和，再点击窗体完成导航数据配置。
像片控制点导入和导航数据导入大致是一样。

点击上图中保留按钮，保留工程文件。
注意：工程文件名不能有汉字字符出现
下面查看影像数据排列对应情况

双击上图中标注地方，出下面对话窗口

依据航摄略图调整好相片排列次序，点击按钮完成操作。点击下图中图标保留工程。

金字塔影像生成
保留完工程后在菜单项Basics/image commander，进行金字塔影像处理

假如是灰度影像可不能设置

点击对话框，开始进行金字塔，生成金字塔影像以下图：

进行相对定向可选择下图中菜单项。

MULTI PHOTO MEASUREMENT 测量地面控制点、检验
或增加连接点
STEREO PHOTO MEASUREMENT 立体测量检验3D控制
点和连接点
TRIANGULATION 航空三角测量
ANALYZER 分析工具
点击按钮，可见下图窗口

见下图箭头标注处

选中上图中选项后，点击下图中箭头标注按钮

见下图具体设置
1

注：无人机导航姿态精度不是很好，能够不用IMU选项。

2

3

4

5

点击上图中按钮，参数设置完成了。

点击上图中按钮，开始自动连接点。
自动点连接完成后，可点 ANALYZER 分析工具，查看自动点分布情况。
MULTI PHOTO MEASUREMENT 测量地面控制点、检验
或增加连接点。

运行后查看结果，微调整像控点位置，使平差结果符合要求。

2．2、Match-T DTM 生成
点击下图1中箭头标注菜单，可见下图2

图1

图2
选择图2中,弹出以下界面：

图3
因为关键是获取DOM数据，DTM格网间隔参数能够用10－20米格网间隔。
点击图3中编辑DTM参数。

在“TYPE”选中“DTM”和相对应地形，其它参数设置不变，最终按中开始键进行匹配DTM。
2．3 OrthoMaster正射影处理
1、创建正射影工程
点击菜单项“Products”-“Orthomaster”-“Ortho Rectification”.

弹出对话框，进入正射影处理界面，以下：

2、导入DTM数据

3、重合度设置

点击进行重合度设置，弹出Automatic Generation of ortho Areas对话框，以下图：

设置完后点击，其效果以下：

3、设置输出参数

单击进行输出参数设置，弹出Selection Orthophoto Generation Parameters对话框，以下图：

点击Files，进入此界面，设置输出路径，以下图：

设置完后点击确定，弹出一下对话框，点击Run开始正射影处理。

以上则是正在运行，当红色线框全部变成白色，overall运行是100%时，正理完成。
2．4 OrthoVista图像拼接处理
打开OrthoVista模块，以下:

1、添加数据
点击，使用路径添加数据，弹出对话框以下：

双击路径下任意一张照片，添加数据以下：

点击，显示影像。

2、设置输入范围
选择菜单项Process下Select Area选项。

点击Select Area弹出Custom Area Definition对话框。

设置参数，以下：

注：在此我们选择全部输出；假如想要有选择输出，即Upper Left Coordinates（左上角）添加你统计左上角数据，在Lower Right Coordinates(右下角) 添加你统计右下角数据。
全部选择，输出范围为绿色范围，以下图：

3、开始输出
选择菜单项Process下Begin Processing选项。

弹出Processing Options对话框，并设置输出路径，以下图：

注：在这里我们选择Adaptive Feathering。
点击开始输出运行。

影像图自动拼接完成，假如影像数据太大，要分块输出。软件分块最大输出为4G，一航常规在3.5G左右。
