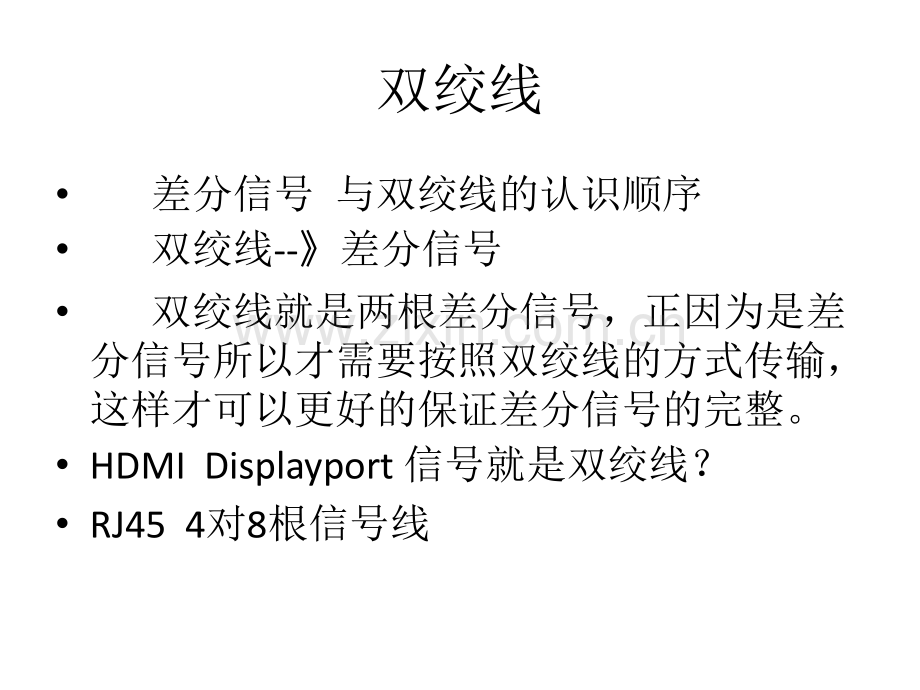

RJ45与网络变压器Josiah20190928双绞线 差分信号 与双绞线的认识顺序 双绞线-差分信号 双绞线就是两根差分信号，正因为是差分信号所以才需要按照双绞线的方式传输，这样才可以更好的保证差分信号的完整。HDMIDisplayport信号就是双绞线？RJ454对8根信号线RJ45RJ45接头的8个引脚序号的识别方法是，铜接点朝自己，头朝右，从上往下数，分别是1、2、3、4、5、6、7、8。1.输出数据(+)2.输出数据(-)3.输入数据(+)4.保留为电话使用5.保留为电话使用6.输入数据(-)7.保留为电话使用8.保留为电话使用RJ45网络变压器上的两颗网络变压器上的两颗LED的的作用作用连接到两颗LED指示灯的信号线是从PHY芯片或Switch芯片上的管脚引出来的，他们的状态由内部的寄存器控制的。一颗LED的定义可能：表示当前是否有信号传输。假如约定当信号线的电平为高时，LED灯亮，由于信号线上电平时高时低，LED就会时亮时灭，即闪烁。闪烁的代表有数据交换。另一个LED定义：表示RJ45是否有连接好网络变压器的主要原理和网络变压器的主要原理和作用作用1a.网络变压器有很多种应用，不过相对电源变压器来说，可以归纳为用在网络上的变压器就是网络变压器，细分下去有如下：1.滤波功能，保证某一频带的信号完整通过，而滤除频带之外的信号 2.阻抗变换，主要应用在一些基站系统，接口电路上，实现系统阻抗跟传输线阻抗的匹配 3.隔离作用，当然这个对所有变压器都适用，毕竟初次级不在同一条线路上，所以有绝缘和隔离用。防止网络电源的共地给计算机带来的信号干扰。b.网络变压器，我所知的有 国际的：Pulse,Molex,TDK，Sumida，Tyco。国内的：台达（台湾），帛汉，铭普，汉仁，裕泰，大忠电子，MENTECH,。网络变压器的主要原理和网络变压器的主要原理和作用作用2信号隔离(包括高频噪音和干扰),电路保护(绝缘,因为初级跟次级不是在一个回路上)等,此处变压器通常是1:1的,理论上是没有阻抗变换.如果没有这个变压器,线路直接连接RJ-45也可以.但是这是理想化的情况,实际上是有很多衰减,损耗和干扰,到RJ45前端的信号不是理想化的,那样接收端可能会出现丢包或者传输距离不够而中断等.所以此处一般都会有网络变压器,通常的网络变压器是直接整合到RJ-45里面了（大概7角钱一个）,那样可以节省PCB的面积.推挽式开关电源变压器初级接推挽式开关电源变压器初级接RC吸收网络吸收网络RC吸收网络，吸收开关管上的尖峰电压；开关管开通，变压器 开关管关断瞬间，因变压器漏感的存在，必然在开关管上产生一很高的电压尖峰，如果不有效抑制这个尖峰，开关管可能被击穿。RC吸收网络就是起这个作用。RC大多不是计算出来的，很多人凭经验，再用示波器观察尖峰.其实是一个RCD网络，用于吸收漏感，保护元件JOsiahRJ45与网络变压器一般的网络接口需要满足7层协议，所以必须要一个物理层硬件设计，所以RJ45座是直接与物理芯片相连，但是需要用变压器隔离，保证传输质量。网络变压器的用法疑问11、中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计。参考PHY（Physicallayer）芯片的Datasheet,思考是否符合上面的回答-Josiah网络变压器的用法22、为什么接电源时，又接不同的电压呢？这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。决定的什么电平，就得接相应的电压了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。-看起来这个电压就是PullHi的电源-Josiah网络变压器的用法33.这个变压器到底是什么作用呢，可否不接？从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常工作的。但是呢，传输距离就很受限制，而且当接到不同电平网口时，也会有影响。而且外部对芯片的干扰也很大。当接了网络变压器后，它主要用于信号电平耦合。其一，可以增强信号，使其传输距离更远；其二，使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用（如雷击-Lightingsurge _Josiah）；其三，当接到不同电平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的网口时，不会对彼此设备造成影响。总的来说，网络变压器主要有信号传输、阻抗匹配、波形修复、信号杂波抑制和高电压隔离等作用。网络变压器的更专业认识1数据汞也被叫做网络变压器或可称为网络隔离变压器。它在一块网卡上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。除此而外，数据汞还能对设备起到一定的防雷保护作用。变压器两脚加上信号电压(差模信号)时，经过磁路耦合作用在变压器的次级端感应出感生电压。网络变压器的更专业认识2对于信号电压，由于CMC两绕组同时流过的信号电流大小相等、方向相反，在CMC的铁芯磁路中产生了方向相反的磁通，相互抵消，不影响差模信号传输。而此时CMT两绕组流过的则是大小相等，方向相同的电流，致使CMT的作用相当于一个大的电阻，阻碍差模信号的通过，对载波信号的传输影响极少。所以差模信号被直接耦合加到负载上。而对共模信号来说，主要是通过变压器的初、次级间的分布电容耦合到次级，而此时CMC两绕组流过的是大小相等、方向相同的电流，这时CMC相当于一个大的电阻，阻止共模电流的传输，而CMT两绕组则是流过大小相等、方向相反的电流，对共模信号相当于短路，这样共模电压基本上不会被传送，而被耦合到负载上。从而既能使载波信号被很好的传输，又能抑制共模干扰信号。驳上述专业认识！基本同意前者观点，不过个人认为提问者并没有得到想要的直接答案。PHY的DAC(DigitaltoAnalogConverter)确有电压驱动和电流驱动之分，具体的真的得看PHY的DATASHEET了。但不论电压驱动和电流驱动，PHY端变压器的中心抽头都要接电容来滤波。重要的是对于电流驱动的PHY,2线CMC(COMMONMODECHOKE)在PHY端的线路是不适用的，因为电流有可能饱和CMC而使其失去共模抑制作用的。但3线CMC在PHY端线路因为第三线在原理上等效为自耦变压器就可以。但在一般的绕法下，2线CMC的共模抑制能力要比3线的要好，原因是在3线CMC里有磁场抵消。不过特殊的绕法可以避免这一缺点，但本人不便在此透露，因为涉及专利问题。另外，3线CMC的线路能提供更多的线路平衡，故其不同模信号的转换特性要好，如果EMI（干扰）有余量而EMS(抗干扰）有问题，就该考虑用带3线CMC的变压器。反之如果EMS有余量而EMI有问题的话，就用带2线CMC的变压器。如果二者都没余量，那就需要跟你的供应商具体讨论改善措施了。
