分项工程进度率计划.doc

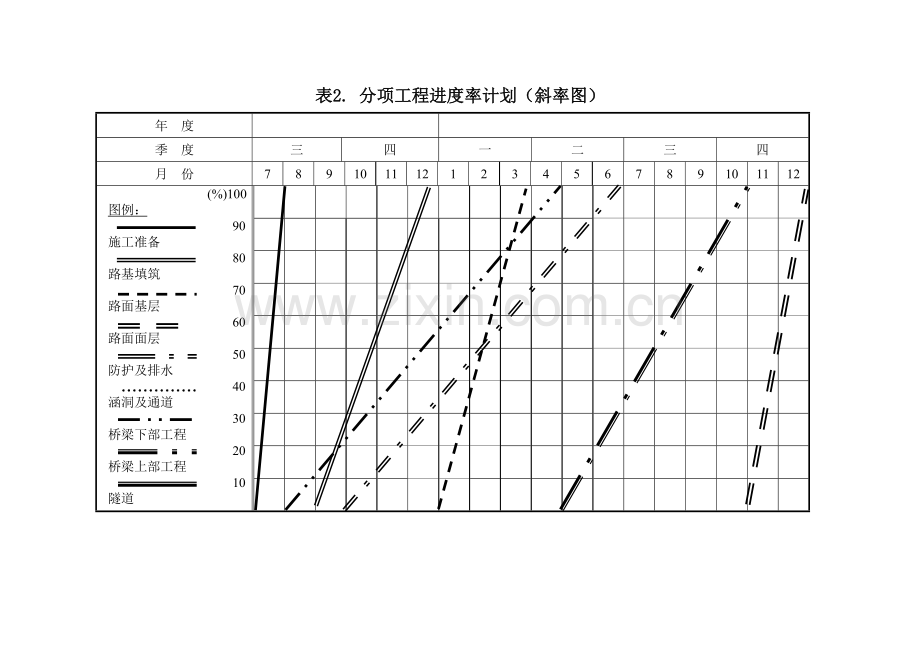

表2. 分项工程进度率计划（斜率图）
年 度

季 度
三
四
一
二
三
四
月 份
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
(%)100
图例：
90
施工准备
80
路基填筑
70
路面基层
60
路面面层
50
防护及排水
40
涵洞及通道
30
桥梁下部工程
20
桥梁上部工程
10
隧道

表3. 工 程 管 理 曲 线
第 一 合同段

年度
季度
进度

三
四
一
二
三
四
工
程
完
成
旳
百
分
比
（%）
100

90

80

70

60

50

40

30

20

10

0 10 20 30 40 50 60 70 80 90 100

工期历程旳比例（%）

表4. 施工总平面布置
第 一 合同段

表5. 重要分项工程施工工艺框图

道路施工工艺框图：
测量放线

道路路基

检查验收

级配碎石基层

检查验收

5%水泥稳定层
检查验收
检查验收

混凝土面层

侧石安装

表5. 施工工艺框图

路基施工工艺框图：

开 工

临时设施布置
测量准备工作
人员机械进场

路基成型
路基土石方施工
防护排水砌筑
场地清理
便道施工
实验准备工作

表5. 重要分项工程施工工艺框图

砼路面施工工艺框图：

施工准备

基底验收
测量放样

模板安装
砼搅拌

机具准备
砼浇筑

现场实验(坍落度、试件)

砼振捣、抹面

锯缝、灌缝

养护、清场

表5. 施工工艺框图

浆砌片石、边沟施工工艺框图：
测量放样

开挖基坑

水泥、砂、块料实验

N
修整夯实基底
N Y
砂浆配合比设计

报工程师审批
Y 自检基底应力、尺寸及标高

报工程师审批
Y
Y

浆砌块片石墙及边沟、护坡
N N

报工程师审批
自检砂浆强度、平面位置及标高
Y
Y

水泥砂浆勾缝

浆砌块、片石墙身
N N

自检砂浆强度、平面位置及标高
报工程师审批
Y
Y
养护及清理场地

水泥砂浆勾缝

边沟及护坡单项工程交验
N N

自 检
报工程师审批
Y
Y

该项工程交验

表5. 重要分项工程施工工艺框图

桥梁工程施工工艺框图：

施工准备
↓
桩基础施工
梁

板

预

制
↓检测合格
承台施工
↓
墩柱施工 → 盖梁施工
↓砼养护
梁板安装
↓
栏杆施工 →支顶架拆除
↓ ↓
桥 面 铺 装 层 施 工
↓
伸缩缝安装
↓
清 场

表5. 重要分项工程施工工艺框图

钻孔桩施工工艺框图：

表5. 重要分项工程施工工艺框图

后张法梁板张拉施工工艺框图：

表5. 重要分项工程施工工艺框图

桥梁梁板安装施工工艺框图：

表6. 分项工程生产率和施工周期表
序号
工程项目
单位
数量
平均每生产单位规模
（ 人，多种机械 台）
平均每单位生产率
（数量、每周）
每生产单位平均施工时间（周）
生产单位总数（个）
1
特殊路基解决
km

3
2
路基填筑
万m3
5.05
20，4
0.55
10
5
3
路面基层
万m2
4.6
25，5
0.82
6
4
4
路面面层
万m2
2.76
30，10
1.2
3
6
5
路基防护与排水
km
1.6
5,3
0.5
2
5
6
涵洞
道

4
7
通道
道

8
桥梁基桩
根
24
20，10
0.75
4

9
桥梁墩台
座
14
25，5
1.4
5.2

10
梁板预制安装
片
76
40，5
14
7

表7. 施工总体计划表
年度
月
重要 份
工程项目

7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
1、施工准备

2、路基解决

3、路基填筑

4、涵洞

5、通道

6、防护及排水

7、路面基层

（1）底基层

（2）基层

8、路面铺筑

9、路面标志标线

10、桥梁工程

（1）基础工程

（2）墩台工程

（3）梁体工程
36

（4）梁体安装

(5)桥面铺装及人行道

11、隧道

12、其他(清场)
