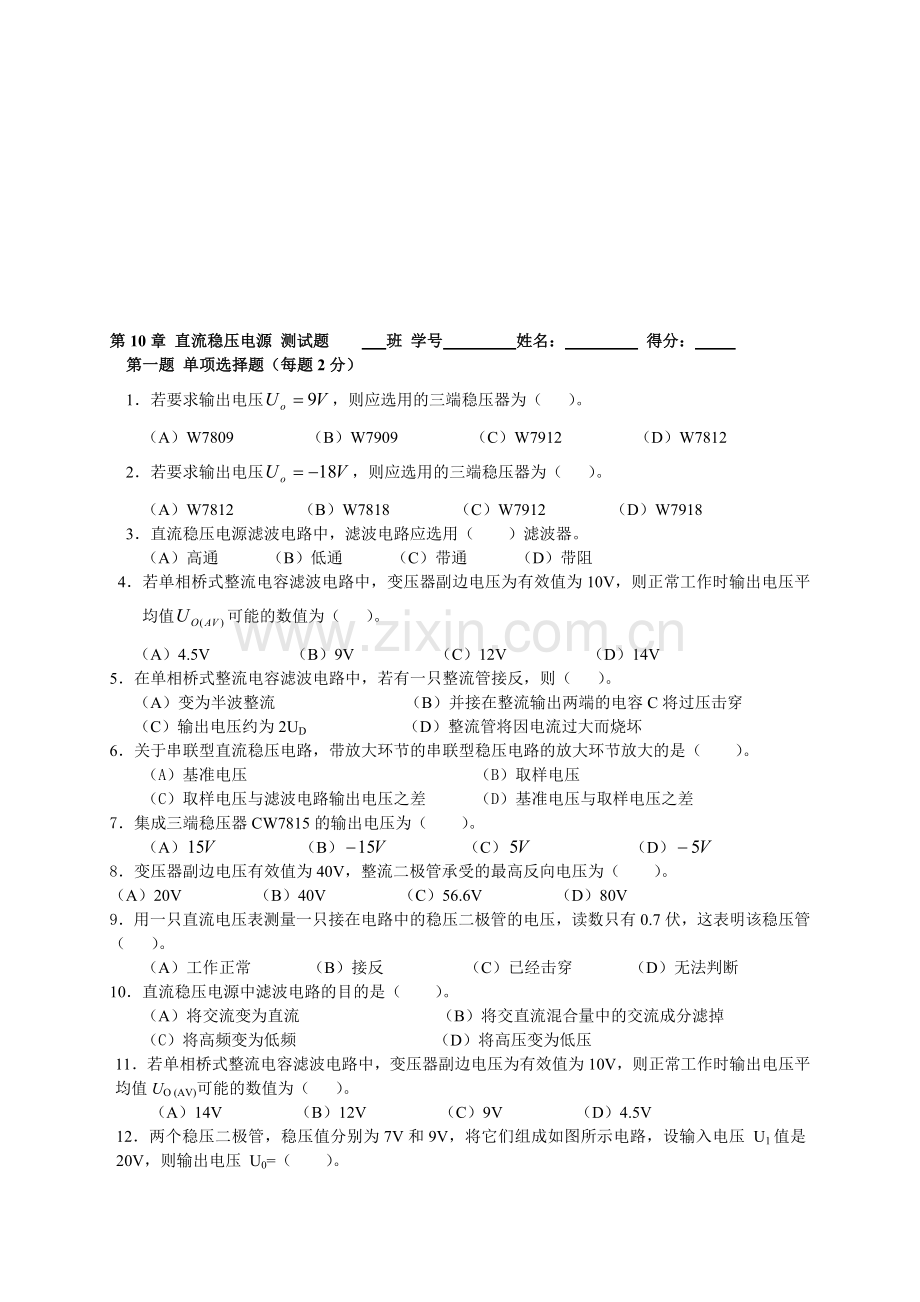

第10章 直流稳压电源 测试题 班 学号 姓名： 得分：
第一题 单项选择题（每题2分）
1．若要求输出电压，则应选用的三端稳压器为（ ）。
（A）W7809 （B）W7909 （C）W7912 （D）W7812
2．若要求输出电压，则应选用的三端稳压器为（ ）。
（A）W7812 （B）W7818 （C）W7912 （D）W7918
3．直流稳压电源滤波电路中，滤波电路应选用（ ）滤波器。
（A）高通 （B）低通 （C）带通 （D）带阻
4．若单相桥式整流电容滤波电路中，变压器副边电压为有效值为10V，则正常工作时输出电压平均值可能的数值为（ ）。
（A）4.5V （B）9V （C）12V （D）14V
5．在单相桥式整流电容滤波电路中，若有一只整流管接反，则（ ）。
（A）变为半波整流 （B）并接在整流输出两端的电容C将过压击穿
（C）输出电压约为2UD （D）整流管将因电流过大而烧坏
6．关于串联型直流稳压电路，带放大环节的串联型稳压电路的放大环节放大的是（ ）。
（A）基准电压 （B）取样电压
（C）取样电压与滤波电路输出电压之差 （D）基准电压与取样电压之差
7．集成三端稳压器CW7815的输出电压为（ ）。
（A） （B） （C） （D）
8．变压器副边电压有效值为40V，整流二极管承受的最高反向电压为（ ）。
（A）20V （B）40V （C）56.6V （D）80V
9．用一只直流电压表测量一只接在电路中的稳压二极管的电压，读数只有0.7伏，这表明该稳压管（ ）。
（A）工作正常 （B）接反 （C）已经击穿 （D）无法判断
10．直流稳压电源中滤波电路的目的是（ ）。
（A）将交流变为直流 （B）将交直流混合量中的交流成分滤掉
（C）将高频变为低频 （D）将高压变为低压
11．若单相桥式整流电容滤波电路中，变压器副边电压为有效值为10V，则正常工作时输出电压平均值UO (AV)可能的数值为（ ）。
（A）14V （B）12V （C）9V （D）4.5V

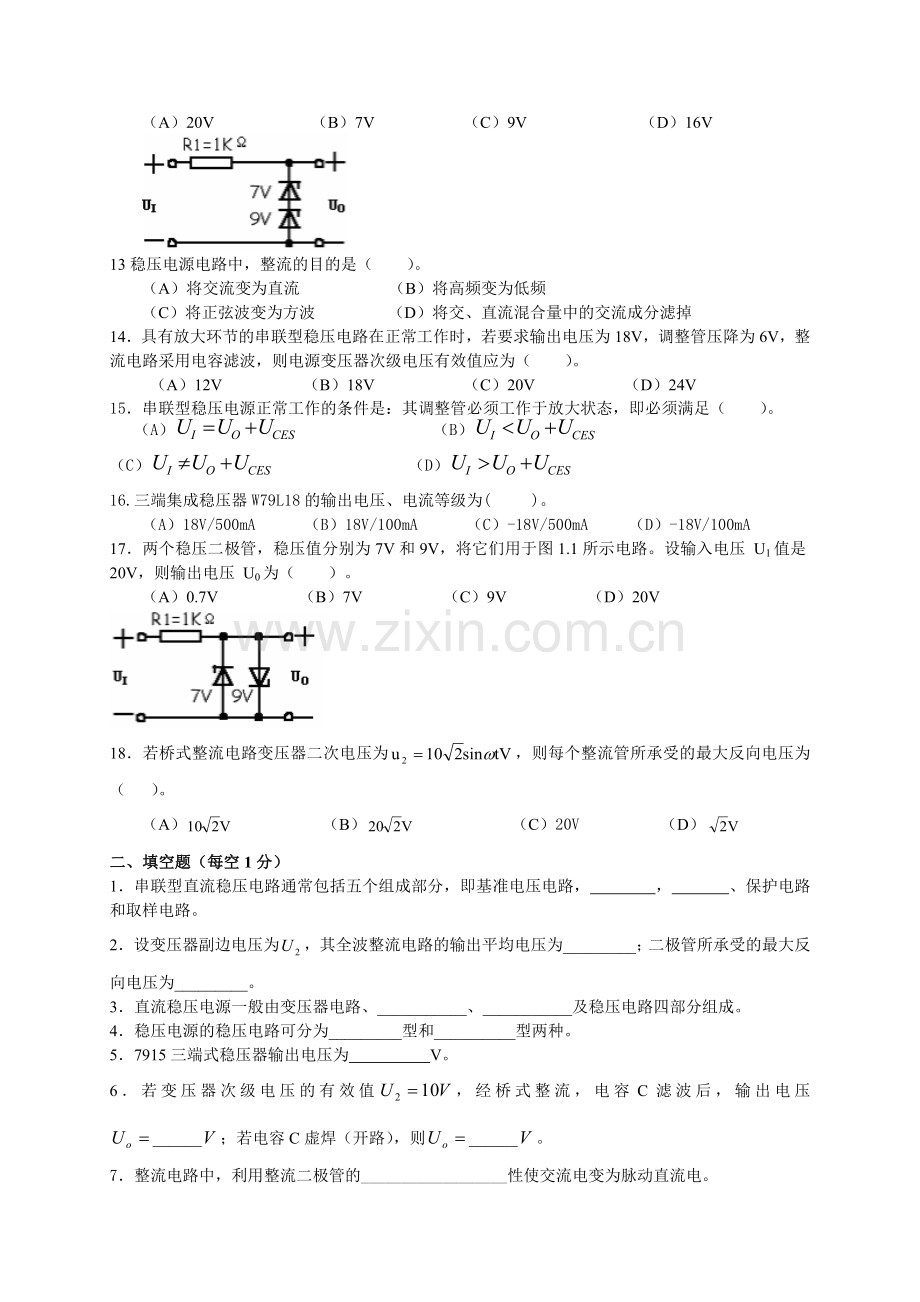

12．两个稳压二极管，稳压值分别为7V和9V，将它们组成如图所示电路，设输入电压 U1值是20V，则输出电压 U0=（ ）。
（A）20V （B）7V （C）9V （D）16V

13稳压电源电路中，整流的目的是（ ）。
（A）将交流变为直流 （B）将高频变为低频
（C）将正弦波变为方波 （D）将交、直流混合量中的交流成分滤掉
14．具有放大环节的串联型稳压电路在正常工作时，若要求输出电压为18V，调整管压降为6V，整流电路采用电容滤波，则电源变压器次级电压有效值应为（ ）。
（A）12V （B）18V （C）20V （D）24V
15．串联型稳压电源正常工作的条件是：其调整管必须工作于放大状态，即必须满足（ ）。
（A） （B）
（C） （D）
16.三端集成稳压器W79L18的输出电压、电流等级为( )。
（A）18V/500mA （B）18V/100mA （C）-18V/500mA （D）-18V/100mA
17．两个稳压二极管，稳压值分别为7V和9V，将它们用于图1.1所示电路。设输入电压 U1值是20V，则输出电压 U0为（ ）。
（A）0.7V （B）7V （C）9V （D）20V

18．若桥式整流电路变压器二次电压为，则每个整流管所承受的最大反向电压为（ 　）。
（A） （B） （C）20V （D）
二、填空题（每空1分）
1．串联型直流稳压电路通常包括五个组成部分，即基准电压电路， ， 、保护电路和取样电路。
2．设变压器副边电压为，其全波整流电路的输出平均电压为_________；二极管所承受的最大反向电压为_________。
3．直流稳压电源一般由变压器电路、___________、___________及稳压电路四部分组成。
4．稳压电源的稳压电路可分为_________型和__________型两种。
5．7915三端式稳压器输出电压为 V。
6．若变压器次级电压的有效值，经桥式整流，电容C滤波后，输出电压______；若电容C虚焊（开路），则______。
7．整流电路中，利用整流二极管的__________________性使交流电变为脉动直流电。
8．直流稳压电路中滤波电路主要由_________、_________等储能元件组成。
9．在桥式整流、电容滤波、稳压管稳压直流电源电路中，变压器副边电压为10V，则整流后的 ，滤波后的 ，二极管所承受的最大反向电压为 。
10．在串联型稳压电路中，为了正常稳压，调整管必须工作在_________区域。
11．在直流稳压电路中，变压的目的是___________________________，整流的目的是
_________________________。
12．整流电路中，利用整流二极管的____________________________性使交流电变为脉动直流电。
13．直流稳压电路中滤波电路主要由电容、电感等储能元件组成，其中，____________滤波适合于大电流（大功率）电路，而____________滤波适用于小电流电路。
14．串联型直流稳压电路调整管工作在 ___ 状态，调整管应选择 ___ 三极管。
15．现有两个硅稳压管，稳压值为，，若用于稳定电压为8V电路，则可把和串接，应 偏置，应 偏置。
16．整流电路中，利用整流二极管的 性使交流电变为脉动直流电。
17．三端稳压器因有 、 、 三个端而得名。
18．三端集成稳压器CXX7906的输出电压是_______。
19．三端集成稳压器CW7912的输出电压为_____V。
20．已知直流稳压电源电路中，变压器副边电压有效值，正常情况输出电压平均值 _______，若滤波电容虚焊，则_______。
21．在串联型稳压电路中，引入了 _____ _负反馈；为了正常稳压，调整管必须工作在 ____区域。
22．整流电路的功能是将交流电压转换成 电压，滤波电路主要用来滤除整流电路输出中的 _____。

三．判断题（每题1分）
1．直流电源是一种能量转换电路，它将交流能量转换为直流能量。 （ ）
2．直流电源是一种将正弦信号变换为直流信号的波形变换电路。 （ ）
3．稳压二极管是利用二极管的反向击穿特性进行稳压的。 （ ）
4．在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。 （ ）
5．桥氏整流电路在接入电容滤波后，输出直流电压会升高。 （ ）
6．用集成稳压器构成稳压电路，输出电压稳定，在实际应用时，不需考虑输入电压大小。（ ）
7．直流稳压电源中的滤波电路是低通滤波电路。 （ ）
8．在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半（ ）
9．滤波电容的容量越大，滤波电路输出电压的纹波就越大。 （ ）
10．在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。因此，它们的整流管的平均电流比值为2:1。 （ ）
四．简答题（每题5分）
1．直流稳压电源通常包括哪四个组成部分？

2．串联直流稳压电路通常包括哪几个组成部分？

3．滤波电路的功能是什么？有几种滤波电路？（5分）

4. 下图所示电路给需要+9V的负载供电，指出图中错误，直接在图中改正错误之处，并说明缘由。

五．综合题（每题10分）
1．如右下图所示电路，稳压管，，，，，二极管为硅管。
（1）计算为25V时输出电压的值。（5分）
（2）若时负载开路，则会发生什么现象？（5分）

1*．电路如右下图所示稳压管稳压电路中，已知稳压管的稳定电压，最小稳定电流，最大稳定电流；负载。求解限流电阻的取值范围。（10分）

2．串联型稳压电路如图所示。已知，，，，。试说明电路中存在几处错误，分别指出，说明原因并改正之。（10分）

3．用集成运算放大器组成的串联型稳压电路如右下图所示，设A为理想运算放大器，求：
（1）流过稳压管的电流。（3分）
（2）输出电压。（3分）
（3）调整管消耗的功率。（4分）

4．直流稳压电源如下图所示。
（1）说明电路的整流电路、滤波电路、调整管、基准电压电路、比较放大电路、采样电路等部分各由哪些元件组成？（3分）
（2）标出集成运放的同相输入端和反相输入端。（2分）
（3）求输出电压的取值范围。（5分）

5．直流稳压电源如下图所示。已知变压器副边电压有效值、稳压管的稳定电压及电阻、、。
（1）说明电路的整流电路、滤波电路、调整管、基准电压电路、比较放大电路、采样电路等部分各由哪些元件组成。（3分）
（2）画出图中的单相桥式整流电路。（2分）
（3）写出输出电压的最大值和最小值的表达式。（5分）

6．如图电路是将三端集成稳压电源扩大为输出可调的稳压电源，已知，。试求输出电压调压的范围。（5分）

7．电路如图所示，已知稳压管的稳定电压，晶体管的，，。判断出现下列现象时，分别因为电路产生什么故障（即哪个元件开路或短路）。（每小题2分，共10分）
（1）。 （2）。 （3）且不可调。
（4）且不可调。 （5）可调范围变为。

8．在如下图所示电路中，已知V，kΩ，kΩ，μF。
（1）画出单相桥式整流电路的全图。（2分）
（2）求整流二极管所承受的最大反向电压值。（2分）
（3）求输出电压Uo的范围。（6分）

9．直流电源电路如下图所示，已知，稳压管的稳压值，三极管的，饱和管压降。
（1）试估算变压器副边电压的有效值。（2分）
（2）若，计算的可调范围。（4分）
（3）若可调电阻调至中点时，三极管、的基极电压、分别是多少？

10．串联型稳压电路如右下图所示，已知，，，，，调整管V的电流放大系数。试求：
（1）输出电压的范围。（4分）
（2），时调整管V的管耗以及运算放大器的输出电流。（6分）

11．电路如右下图所示，调整管T的饱和压降，，。试求：
（1）电路中有1个错误的地方，指出并改正之。（2分）
（2）输出电压的调节范围。（5分）
（3）为了使调整管T正常工作，的值至少应取多少？（3分）

12．基本串联型稳压电路如右下图所示。已知稳压二极管的，均为硅管。
（1）三极管在该稳压电路中又叫什么管？（2分）
（1）若电位器的滑动端位于中间，试求静态时A、B、C、D各点的电位值。（4分）
（2）求该电路输出电压的最大值和最小值。（4分）

13．直流稳压电源如右下图所示，已知变压器副边电压有效值，稳压管的稳定电压，、的。
（1）在、和的位置画出相应的器件符号，并标出运算放大器A的同相和反相输入端。(4分)
（2）当电位器在中间位置时，计算、和。(3分)
（3）计算输出电压的调节范围。(3分)

14．某直流稳压电源电路如下图所示。已知稳压管的稳定电压，，的有效值是。
（1）在图中标出运算放大器的同相输入端和反相输入端。（2分）
（2）电路正常工作时，为多少？若，则电路可能发生什么故障？（3分）
（3）求输出电压的取值范围。（5分）

15．直流稳压电路如右下图所示，已知稳压管，，，负载电阻。
（1）在图中画出运放的同相输入端和反相输入端。（2分）
（2）要求输出电压·变化范围为，则、应选多大？（4分）
（3）当输出电压为15V时，调整管管耗多大？（4分）

16.试把二极管、电容、电阻正确接在变压器副边和负载之间，使之组成一个单相桥式整流带有滤波器的电路。

17.电路如下图所示。已知有效值足够大，合理连线，构成5V的直流电源电路。
