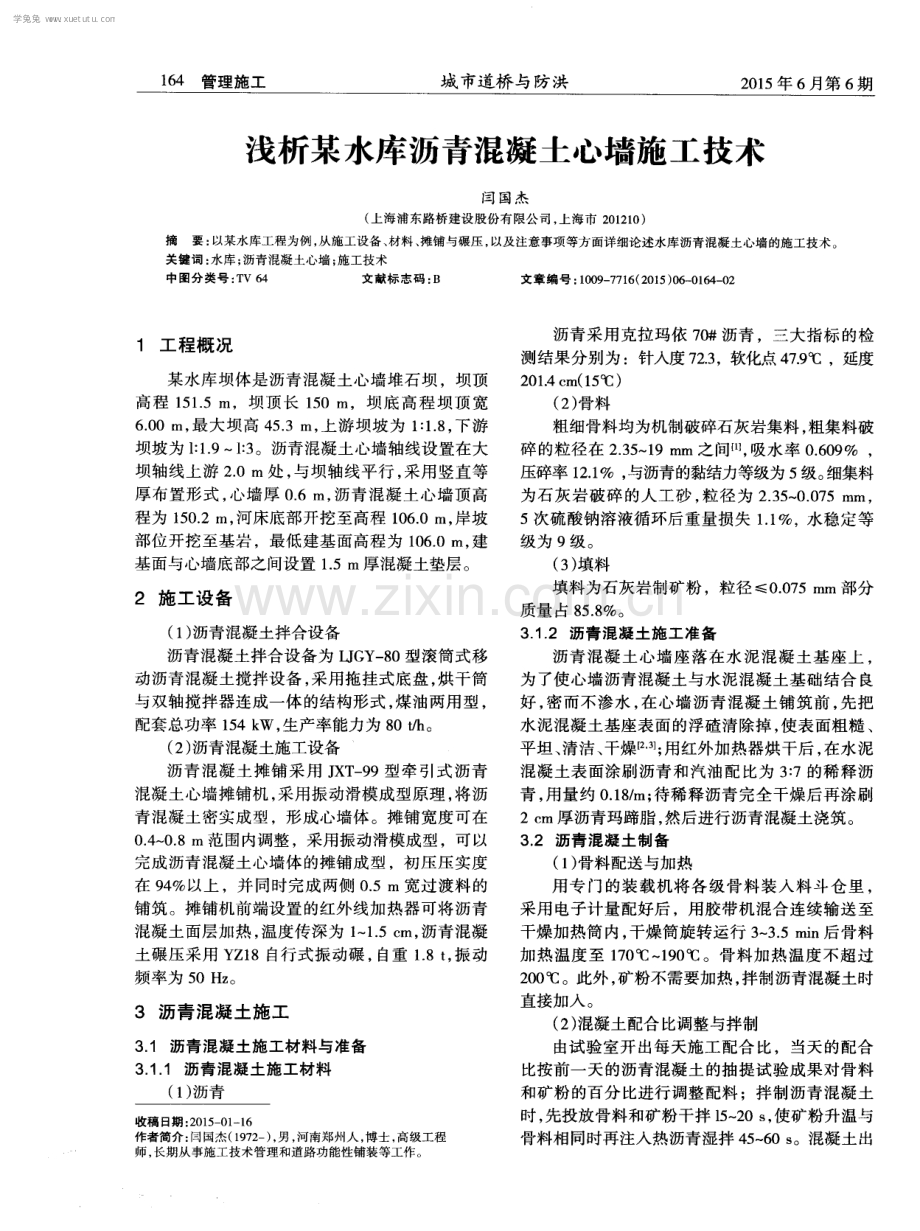

1 6 4 管理施工 城 市道桥 与防洪 2 0 1 5 年 6 月第 6 期 浅析某水库沥青混凝土心墙施工技术 闫 国 杰 ( 上海浦东路桥建设股份有限公司， 上海市 2 0 1 2 1 0 ) 摘要 ： 以某水库 工程为例 ， 从施工设 备 、 材料 、 摊铺 与碾压 ， 以及 注意事项 等方面详 细论述水 库沥青混 凝土心墙 的施工技 术。 关键词： 水库； 沥青混凝土心墙 ； 施工技术 中 图分类 号 ： T V 6 4 文献标 志码 ： B 文 章编 号 ： 1 0 0 9 7 7 1 6 ( 2 0 1 5 ) 0 6 0 1 6 4 0 2 1 工程概 况 某水库 坝体是沥青 混凝 土心墙堆 石坝 ，坝顶 高程 1 5 1 5 m，坝顶 长 1 5 0 m，坝底 高程 坝顶 宽 6 O 0 m， 最 大坝高 4 5 3 m， 上 游坝坡为 1 ： 1 8 ， 下游 坝坡为 l ： 1 91 ： 3 。沥青混凝土心墙轴线设置在大 坝轴线上游 2 0 m处 ， 与坝轴线平行 ， 采用竖直等 厚 布置形式 ， 心墙厚 0 6 m， 沥青混凝 土心墙顶 高 程为 1 5 0 2 m， 河床底部 开挖 至高程 1 0 6 0 m， 岸坡 部位开挖至基岩 ，最低 建基 面高程为 1 0 6 0 m， 建 基面与心墙底部之间设置 1 5 m厚混凝土垫层。 2 施工设备 ( 1 ) 沥青混凝土拌合设备 沥青混凝土拌合设备 为 L J G Y一 8 0型滚筒式移 动沥青混凝土搅拌设备 ， 采用拖挂式底盘 ， 烘 干筒 与双轴搅拌器连成一体 的结构形式 ， 煤油两用型 ， 配套总功率 1 5 4 k W， 生产率能力为 8 0 t I l 。 ( 2 ) 沥青混凝 土施工设备 沥青 混凝土 摊铺采 用 J X T 一 9 9型牵 引式沥青 混凝土心墙摊铺机， 采用振动滑模成型原理， 将沥 青混凝土密实成型 ，形 成心墙体 。摊铺 宽度 可在 0 4 0 8 m范围内调整 ，采用振动滑模成 型，可以 完成沥青混凝土心墙体 的摊铺成 型 ，初压压 实度 在 9 4 以上 ，并 同时完成两侧 O 5 r n宽过 渡料 的 铺筑 。摊铺机前端设置 的红外线加热器 可将 沥青 混凝土面层加热， 温度传深为 1 1 5 e m， 沥青混凝 土碾压采用 Y Z 1 8自行式振动碾 ， 自重 1 8 t ， 振 动 频率为 5 O H z 3 沥青混凝土施工 3 1 沥青混凝土施工材料与准备 3 1 1 沥青混凝土施工材料 ( 1 ) 沥青 收稿 日期 ： 2 0 1 5 一 O 1 一 l 6 作者简介 ： 闫国杰 ( 1 9 7 2 一) ， 男 ， 河 南郑州人 ， 博士 ， 高级工程 师 ， 长期从 事施工技术 管理和道路功能性铺 装等工作 。 沥青采用克拉玛依 7 0 #沥青 ，三大指标的检 测结果分别为 ：针人度 7 2 3 ，软化点 4 7 9 C，延度 2 0 1 4 e m ( 1 5 ) ( 2 ) 骨料 粗细骨料均为机制破碎石灰岩集料 ， 粗集料破 碎 的粒径在 2 3 5 1 9 mm之间， 吸水率 0 6 0 9 ， 压碎率 1 2 1 ， 与沥青的黏结力等级为 5 级。 细集料 为石灰岩破碎的人工砂 ， 粒径为 2 3 5 0 0 7 5 m m， 5次硫 酸钠溶液循环后重量损失 1 1 ，水稳定等 级 为 9级 。 ( 3 ) 填料 填料为石灰岩制矿粉 ，粒 径 0 0 7 5 m m部分 质 量 占 8 5 8 。 3 1 2 沥青混凝土施工准备 沥青 混凝土 心墙座 落在水 泥混凝 土基座上 ， 为 了使心墙沥青混凝 土与水泥混凝 土基 础结合 良 好 ， 密而不渗 水 ， 在心墙 沥青混凝 土铺筑前 ， 先 把 水泥混凝土基座表 面的浮碴清 除掉 ， 使表面粗糙 、 平坦、 清洁、 干燥2 3 ； 用红外加热器烘干后 ， 在水泥 混凝土表 面涂刷沥青 和汽油配 比为 3 ： 7的稀 释沥 青， 用量约 0 1 8 m； 待稀释沥青完全干燥后再涂刷 2 e m厚沥青玛蹄脂 ， 然后进行沥青混凝土浇筑。 3 2 沥青混凝土制备 ( 1 ) 骨料配送 与加热 用专门的装载机将各级骨料装入料斗仓里， 采用 电子计量配好后 ，用胶带机混合 连续输送 至 干燥加 热筒 内 ， 干燥筒旋转运行 3 3 5 mi n后骨料 加热温度 至 1 7 0 1 9 0 。骨料加热 温度不超 过 2 0 0 。此外 ， 矿粉不需要加热 ， 拌制沥青混凝土时 直接加入 。 ( 2 ) 混凝土配合比调整与拌制 由试验室开出每天施工配合比，当天的配合 比按前一天的沥青混凝 土的抽提试 验成果对骨料 和矿粉的百分 比进行 调整配料 ；拌 制沥青混凝土 时 ， 先投放骨料 和矿粉干拌 l 5 2 0 s ， 使矿粉升温与 骨料相 同时再注入热沥青湿拌 4 5 6 0 s 。混凝土出 学兔兔 w w w .x u e t u t u .c o m 2 0 1 5 年 6 月第 6期 城 市道桥 与防洪 管理施工 1 6 5 机 口温度 1 5 0 1 7 0 o C ，出机后混凝土通过提 升 料斗立 即送人沥青混凝土料保温储罐 内。 3 3 沥青混凝土铺筑 该项 目以机械摊铺为主，同时辅以人工铺筑 过渡料 。在机械摊铺前 ， 首先把过渡料 预先堆放在 心墙 两侧 ， 并且 预留出摊铺机摊铺 时所 占的位置 ， 清理干净心墙表面并验收合格后摊铺沥青混凝 土 。 ( 1 ) 岸坡混凝土基础处理 铺筑沥青混凝 土心墙前 ，首先 把两岸边坡混 凝 土进行处理 ，处理 内容包括凿 毛并采用高压风 来干燥高强度混凝土基础的表面， 涂刷稀释沥青 ， 1 2 h 后涂刷沥青玛蹄脂，清理干净并涂刷热沥青 与止水铜片， 采用防雨布保护处理后的心墙表面。 ( 2 ) 测量放样 在 处理好 的心 墙表 面上 测放心 墙 中心线 ， 中 心线误差控制在 5 mm之 内。 ( 3 ) 心墙表面清理 摊铺混凝 土前 ， 清理干净心墙表 面上 的黏土 、 泥等杂物 。 ( 4 ) 混凝土摊铺 沥青混凝 土每层压实厚度为 2 0 c m， 摊铺厚度 为 2 2 c m ， 摊铺宽度为 0 6 0 8 m。 ( 5 ) 过渡料铺筑 摊铺过渡料 时 ，提前在心墙两侧 准备好过渡 料 ， 在沥青混凝土随摊铺机摊铺熨平 的同时 ， 人工 紧随着摊铺机进行过渡料铺筑 。 ( 6 ) 心墙 与过渡带压实 心墙沥青混凝土碾压时 ， 先 用两台 3 t 振动碾 同时静碾压 心墙两边 的过渡料 2遍 ，振 动碾压 6 遍 ， 振动碾距心墙边线 2 0 c m， 再静压 2遍 ； 静压 2 遍心墙 沥青混凝土 ，振 动碾压 8遍 ，再静碾压 2 遍 ， 碾压时贴缝碾压 。碾压速度 2 5 3 0 m m i n 。 3 4 沥青混凝土施工注意事项 ( 1 ) 振动碾振动工作 中不可突然停止 ； ( 2 ) 施工接缝处与碾压带重叠碾压不小于 3 0 c m； ( 3 ) 横 向接缝 处碾压 时 ， 上 、 下层 的横缝 相互 错 开 2 m 以上 ， 铲除接 缝处的松散 沥青混凝 土 ， 做 成 1 ： 3的坡 面 ， 加热坡面 ， 涂刷一层热沥青 ， 再铺筑 沥青 ； ( 4 ) 采用分层人工锤夯办法夯实岸坡接头处振 动碾不易振到的地方 。 4 结 语 该项 目以某 水库 沥青混 凝土 心墙施 工为例 ， 详细论述了沥青混凝土心墙施工过程中设备 、 材 料 、 摊铺 与碾压 ， 以及 注意事 项等方 面 内容 ， 为提 高水库大坝的抗渗能力， 排除坝体安全隐患， 保证 工程正常运行 ， 提供了经验。 参考文献 【 1 】 S L 5 0 1 - 2 0 1 0 ， 土石 坝沥青混 凝土面 板和心墙设 计规范 【 S 】 2 】 庞涛， 张雄， 严亮 浅谈恰央水库沥青混凝土心墙设计【 J l1 _ 工程 建设 ， 2 0 1 4 ( 7 ) ： 2 0 1 2 0 2 【 3 】何锡凯 ， 李娅， 吴 云凤 玉滩水库扩 建工程 主坝沥青混 凝土心墙 施 工及质量 控制 J 】 水 利水 电工程设 计， 2 0 1 3 ， 3 2 ( 1 ) ： 5 1 - 5 3 -I - t - t o + 十 - t r t 中 中 t t t t t _ t t t t - t o中 中 十 t t t t t t t t 中 ( 上接 第 1 5 8页) 价 。 ( 2 ) 基坑两侧的荷载平衡是基坑稳定的前提， 在复杂边界大基坑 中， 常需采取分坑的措施 。在其 实施过程 中 ， 需 注意基坑 两侧的土体平 衡 ， 以避免 变形持续发展。 ( 3 ) 基坑工程 ， 本质上是以一种稳定的结构平衡 状 态 ，来 代替土层原始 的不稳定 的平衡 状态的动 态过程 。合理安排施工顺序 ，加大预制 构件 的采 用， 能有效地加快施工速度 ， 提高变形控制效果 ， 优化基坑造价 。 在该项 目的整个设 计施工过程 中 ，也有很多 不足与遗憾。由于前期认识不足， 有些必要的监测 点布置较少， 部分监测项 目甚至缺失( 如土体 、 墙 体应力监测 ) ， 一些结论 与推测数据支持 不足 。在 后续项 目中将予 以改进 。 参 考文献 【 l 】 刘 国彬， 王卫东 基坑工程手册( 第二版) 【 M 北京： 中国建筑 工业 出版社 ， 2 0 0 9 【 2 】 郑 刚， 焦 莹 深基坑 工程设 计理论 及工 程应用 M】 北京 ：中国 建筑工业出版社， 2 0 1 0 【 3 】范益群， 孙 巍， 刘 国彬 ， 刘建航 软 土深基坑考 虑时空效 应 的空 间计算分析【 J 】 地下工程与隧道， 1 9 9 9 ， ( 2 ) ： 2 - 8 学兔兔 w w w .x u e t u t u .c o m
