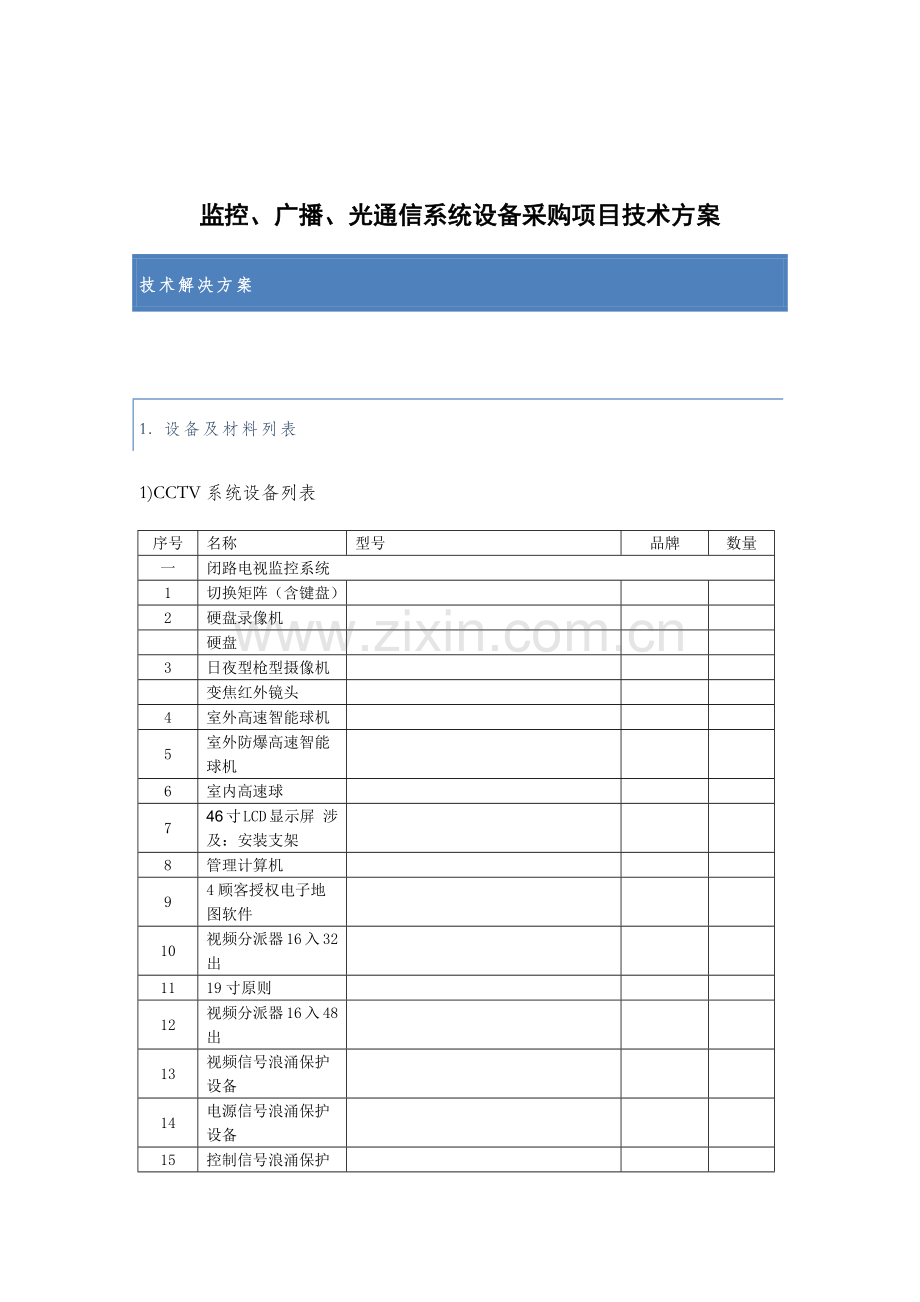

监控广播光通信系统设备采购项目技术方案样本.docx

监控、广播、光通信系统设备采购项目技术方案
技术解决方案

1. 设备及材料列表
1)CCTV系统设备列表
序号
名称
型号
品牌
数量
一
闭路电视监控系统
1
切换矩阵（含键盘）

2
硬盘录像机

硬盘

3
日夜型枪型摄像机

变焦红外镜头

4
室外高速智能球机

5
室外防爆高速智能球机

6
室内高速球

7
46寸LCD显示屏 涉及：安装支架

8
管理计算机

9
4顾客授权电子地图软件

10
视频分派器16入32出

11
19寸原则

12
视频分派器16入48出

13
视频信号浪涌保护设备

14
电源信号浪涌保护设备

15
控制信号浪涌保护设备

16
编码器

17
解码器

二

1
切换矩阵（含键盘）

2
室外高速智能球机

3
视频分派器，16输入，32输出

4
视频信号浪涌保护设备

5
电源信号浪涌保护设备

6
控制信号浪涌保护设备

7
光端机

8
光端盒

三

1
室外高速智能球机

2
视频信号浪涌保护设备

3
电源信号浪涌保护设备

4
控制信号浪涌保护设备

四

1
室外高速智能球机

2
视频分派器，1输入，2输出

3
视频信号浪涌保护设备

4
电源信号浪涌保护设备

5
控制信号浪涌保护设备

6
AC 24V/5A转换器

其中重要设备：
（1） 高速智能球机：见附件一：DS.pdf
（2） 日夜型枪型摄像机：见附件二：DS.pdf
（3） 解码器：见附件三： T顾客手册V2.0.0.pdf
（4） 硬盘录像机：见附件四：DS.pdf
2)广播系统设备列表
广播系统清单
序号
设备、材料名称
规格型号
品牌、产地
单位
数量
1
智能广播控制中心

2
智能多分区广播控制软件

3
智能多分区广播主机

4
远程呼喊站

5
电源管理器

6
电源时序器

7
编程CD播放机

8
MP3播放器

9
智能多分区消防信号智能接口

10
消防智能接口（带消防信号发生器)

11
功率发大器

12
户外扬声器

13
闪光批示灯

重要设备简介：
一、公共广播概述
公共广播系统属于扩声音响系统中一种分支，而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科边沿科学。因此公共广播系统最后效果涉及合理、对的电声系统设计和调试，良好声音传播环境（建声条件）和精准现场调音三者最佳结合，三者相辅相成缺一不可。
（一）广播系统分类：
广义广播系统包括扩声系统和放声系统两大类：
1.扩声系统
扬声器与话筒处在同一声场内，存在声反馈和房间共振引起啸叫，失真和振荡现象。要保证系统稳定和正常运营，最高可用系统增益比发生声反馈自激临界增益低6dB。
2.放声系统
系统中只有磁带机，光盘机等声源，没有话筒，不存在声反馈也许，声反馈系数为0，是广播系统一种特例。
公共广播系统按用途可分为如下几类：
1.室外广播系统
室外广播系统重要用于体育场、车站、公园、艺术广场、音乐喷泉等。它特点是服务区域面积大，空间辽阔。背景噪声大；声音传播以直达声为主；要
求声压级高，如果周边有高楼大厦等反射物体，扬声器布局又不尽合理，声波经多次反射而形成超过50ms以上延迟，会引起双重声或多重声，严重时会浮现回声等问题，影响声音清晰度和声像定位。室外系统音响效果还受气候条件、风向和环境干扰等影响。
2.室内广播系统
室内广播系统是应用最广泛系统，涉及各类影剧院、体育场、歌舞厅等。它专业性很强，既能非语言扩声、又能供各类文艺表演使用，对音质规定很高，系统设计不但要考虑电声技术问题，还要涉及建筑声学问题。房间体形等因素对音质有较大影响。
3.公共广播系统
公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。近几年来，公共广播系统还兼做紧急广播，可与消防报警系统联动。公共广播系统控制功能较多。如选区广播与全呼广播功能、强制功换功能和优先广播权功能等。扬声器负载多而分散、传播线路长。为减少传播线路损耗，普通都采用70V或100V定电压高阻抗输送。声压规定不高，音质以中音和中高音为主。
4.会议系统
随着国内、国际交流增多，近年来电话会议，电视会议和数字化会议系统（DCN）发展不久。会议系统广泛用于会议中心、宾馆、集团和政府机关。会议系统涉及会议讨论系统、表决系统、同声传译系统和电视会议系统。规定音、视频（图像）系统同步，所有采用电脑控制和储存会议资料。

（二）广播系统特点
背景音乐简称BGM，是 Back ground music 缩写，它重要作用是掩盖噪声并创造一种轻松和谐氛围，听人若不专心听，就不能辨别其声源位置，音量较小，是一种创造轻松高兴环境氛围音乐。因而，背景音乐效果有两个，一是心理上掩盖环境噪声，二是创造与室内环境相适应氛围，它在宾馆、酒店、餐厅、商场、医院、办公楼等广泛应用。
（三）广播音响系统构成
不论哪一种广播音响系统，基本可分四个某些：节目设备、信号放大解决设备、传播线路和扬声器系统。
1.节目源设备：节目源普通为无线电广播，激光唱机和录音卡座等设备提供，此外尚有传声器、电子乐器等。
2.信号放大器和解决设备：涉及均衡器、前置放大器、功率放大器和各种控制器及音响加工设备等。这某些设备首要任务是信号放大，另一方面是信号选取。调音台和前置放大器作用和地位相似（固然调音台功能和性能指标更高），它们基本功能是完毕信号选取和前置放大，此外还肩负音量和音响效果进行各种调节和控制。有时为了更好地进行频率均衡和音色美化，还此外单独投入图示均衡器。这某些是整个广播音响系统“控制中心”。功率放大器则将前置放大器或调音台送来信号进行功率放大，再通过传播线去推动扬声器放声。
3.传播线路：传播线路虽然简朴，但随着系统和传播方式不同而有不同规定。对礼堂、剧场等，由于功率放大器与扬声器距离不远，普通采用低阻大电流直接馈送方式，传播线规定用专用喇叭线，而对公共广播系统，由于服务区域广，距离长，为了减少传播线路引起损耗，往往采用高压传播方式，由于传播电流小，故对传播线规定不高。
4.扬声器系统：扬声器系统规定整个系统匹配，同步其位置选取也要切合实际。礼堂、剧场、歌舞厅音色，而扬声器普通用大功率音箱；而公共广播系统，由于它对音色要不高，普通用3W-6W在天花喇叭即好。
(四)公共广播工程系统设计流程
公共广播系统设计普通都从声场开始（即扬声器放置位置），然后再向后推动到功率放大器、声解决系统，调音台、直至话筒和其她音源。这种逐渐向后推动设计环节是十分必然。由于声场设计是满足系统功能和音响效果基本，它涉及扬声器系统选型，供声方案和信号途径等。只有拟定扬声器系统才干进行功率放大器驱动功率计算和驱动信号途径拟定，然后再依照驱动功率分派方案进一步拟定信号解决方案和调音台选型等。
(五)顾客对公共广播需求
在科技迅猛发展今天，顾客对新技术应用规定日益增强。提供符合客户需求技术和新产品更加重要。老式意义下公共广播系统在诸多方面都不能满足顾客规定和销售增长空间.工厂公共广播也是如此，数字化公共广播系统已成为当今广播发展主流，数字化公共广播系统是充分运用数字技术，使顾客操作更加直观、更加简易、系统配备更加灵活、完毕功能更加强大。因此说，公共广播系统更新为数字化系统是必要，它可以更直观、更剩力、更以便解决以往老式意义公共广播系统无法解法事。
(六)公共广播设备选型
设计一套好公共广播系统，应由专门技术人员依照建筑特点和投资方所选用品体设备进行二次设计。投资方在选用设备时，应依照资金状况尽量选用性能稳定、使用寿命长设备。通过咱们对市场上公共广播产品理解，以质量、价格、售后服务、生产厂家综合实力等多方面因素为原则进行分析、比较。以价格低、质量高、售后服务优为根据，为客户选取了最合用公共广播品牌——DSPPA公共广播产品。

二、方案设计概述
综合考虑到实际规定和特点，从设备先进性、可靠性、经济性考虑，最佳选用了MAG1189智能化广播系统,依照不同区域，不同广播功能规定，设计不同广播实现方式，广播总控制室通过主机平台可以单独对各个区域、全区，在不同步间或者同一时间播放不同节目。
广播主控机房可采用主控软件控制，可同步自动播出不同内容背景音乐，满足不同区域同步收听到不同背景音乐；服务台也可通过MAG1488寻呼台对所有区域进行广播；也可将每天需固定播出大量广播内容，提前编排成播放表，定期自动播出；可存储成千上万首音乐，不但可以满足长时间播放规定，并且还可省缺前端音源设备以节约成本，同步可在网络上下载任意风格种类音乐，进行自动播放，实现全无人值守自动化广播功能。
方案设计根据
本方案依照广播系统实际使用规定，按如下关于国标为根据，并且加入我司从事设计和施工近年理论与实践经验而设计：
本设计重要参照如下原则进行:
民用建筑电气设计规范。JGJ/16-92
高层民用建筑设计防火规范。GBJ45-82
建筑设计防火规范。GBJ16-37
火灾自动报警设计规范。GBJ116-88
火灾自动报警系统施工及验收规范。GBJ50166-92
中华人民共和国电气装置安装工程施工及验收规范。GBJ/232-92
厅堂扩声特性测量办法。GB4959
语言清晰度指数计算办法。GB/T15485
声频放大器测量办法。GB9001-88
传声器测量办法。GB9401-88
传声器重要性能测量办法。GB9396-88
信息技术设备涉及电气设备安全。GB4943-95
电子设备雷击保护导则。GB7450-87
厅堂扩声系统设备互联优选电气配接法。SS2112-82
有线电视广播系统技术规范。
系统设计原则:
本方案以顾客至上为原则，在符合国家规范前提下，最大限度地满足顾客需求。本着技术先进、高效便利、投资合理精神，用最佳设计方案体现最高性能价格比，使系统功能和指标达到国内同类系统先进行列，是咱们总体设计思想。详细体当前如下几种方面：
先进性
本系统选用先进、实用技术和功能完善产品，一流设备，在技术上适度超前，整个系统体现当今广播技术发展水平，符合此后发展趋势。在此后相称长一段时间内可保持其技术领先地位。
成熟性与实用性
各子系统应采用先进，已使用过并成熟可靠产品，同步具备实用性，充分发挥每一种设备功能和作用。本系统可充分满足操作以便，维护简朴，便于管理规定。
灵活性和开放性
在满足业主当前规定基本上，面向21世纪，系统应具备开放性和兼容性，可以与将来扩展设备具备互联性与互操作性。
集成性和可扩展性
系统设计中充分考虑广播系统与其他消防系统集成性，保证系统总体构造先进性、合理性、可扩展性和兼容性，使用不同厂商，不同类型先进产品，使整个系统可以随着技术发展和进步，不断得到充实和提高。
原则化和模块化
严格按照国家和地区关于原则进行系统设计和设备配备，并依照系统总体构造规定，将系统进行构造化和原则化，综合体现当今世界先进技术。
服务性与便利性
为适应广播系统功能需要，所采用系统应能充分体现对该系统管理者和使用者各个方面安全、先进、可靠、以便和高效。
经济合理性
设备选型和系统设计要保证满足顾客需求，具备技术上先进性、可行性和实用性，丢掉附在其上“泡沫”，并达到功能与经济相统一优化设计。
安全性与可靠性
广播系统建设，直接影响着顾客使用效果、外部形象及投资回报，因而系统设计必要安全、可靠，本方案已充分考虑采用成熟技术和产品，在设备选型和系统设计中尽量减少故障发生，并从线路敷设、设备安装、系统调试以及对甲方人员技术培训等方面，都必要满足可靠性规定。
结合以上原则并充分满足业主对广播系统规定，本系统采用网络音频数字广播系统，以保证性能优秀，质量可靠，从而满足对广播所有规定。
迪士普MAG智能系统优势
◆ 醒目和谐大幅显示屏幕、简朴易用触摸屏
◆ 强大数码广播矩阵
◆ 内置DSPPA独家数码节目。至少提供一星期以上持续不重复背景音乐
◆ 网络多点控制，授权顾客可通过网络远程控制MAG主机
◆ 可通过1-4个远程遥控器进行遥控分区寻呼
◆ 具备市话接口，自动接拨来电
◆ 自动检测MAG功放及教室广播功放输出线路短路或开路损坏等
◆ 先进死机自动复苏功能

三、产品技术参数
MAG1189 智能主机

〓功能特点〓
◆ 醒目和谐大幅显示屏幕。
◆ 简朴易用触摸屏（或轨迹球）操控。
◆ 强大广播矩阵。4-17个音频输入通道，4-64个分区输出通道可互不干扰自由切换，8个节目源可同步分派到64个区域。
◆ 内置DSPPA名家数码电声广播节目源，提供至少一种星期以上持续不重复背景音乐。可依照客户规定设立特殊音源，如：国歌、课间操、正点钟声和各种灾害警报广播语音文献等。
◆ 可编程消防接口，能自动强行插入灾害性广播。
◆ 绿色操作系统。主机及四个电源插座可独立编程定期，自动节能运营。
◆ 可通过1-4个远程遥控器进行遥控分区寻呼。
◆ 备有市话接口，自动接驳来电。便于电话遥控或举办电话会议。
◆ MGA 智能消防/公共广播中心、分区寻呼话筒及三线制双通道广播功放
◆ MAG 模块扩展器/无线遥控器
型号
MAG1189
显示颜色
彩色
屏幕尺寸
9.4寸
操控方式
轨迹球+触摸屏
工作环境
环境温度： 5 ~ 35 oC； 相对湿度：≦75%； 气压 ≈ 86 ～ 106 kPa
定期电源带载能力
单通道电流2A，4个通道总电流5A
音频信号信噪比
LINE：75dB； MIC：60 dB
音频信号失真度
不不不大于0.5% @ 1kHz；
音频信号标称输入电平
LINE：250mV； MIC：3mV
音频信号输入阻抗
LINE:10kΩ； MIC：600Ω
音频信号标称输出电平
0dBV
自身耗电量
AC 160 –240V / 50～60 Hz / 120W
尺 寸
300´483´380mm
毛 重
29Kg
净 重
26Kg
配 置
主机1台；阐明书1本；电源线1条；钥匙2把；防护玻璃片1片
系统软件
AXT软件包。 版权所有，不得复制、仿冒。
MAG1826寻呼控制模块：

〓功能特点〓
◆ 有线遥控分区寻呼接口、外接寻呼话筒、有线遥控距离可达1公里。
MAG1864四路输出模块：

〓功能特点〓
◆ 4路音频信号输出、每路均可调用任一种输入音源
MAG1822普通输入模块（主机标配）

〓功能特点〓
◆ 4路音频信号输入（每路均有话筒电平和线路电平输入口）各路独立解决信号可分派到任何输出通道。
MAG1821优先输入模块 （主机标配）

〓功能特点〓
◆ 4路音频信号输入（每路均有话筒电平和线路电平输入口）、每路各有不同优先级别、信号最后选取一路、优先者输出。有消防强插功能。
警报输入模块 DSPPA MAG 1880

〓功能特点〓
◆每件块模块可接受消防中心16路告警信号、可编程、高/低告警电平输入可供选取。
MAG 1200 模块扩展箱

〓功能特点〓
◆ 用以扩展智能主机模块数量，每台扩展器可插接12个模块。
◆ 扩展器之间可以再链接多级扩展。
型 号
MAG1200
面板颜色
银白
工作环境
环境温度： 5 ~ 35 oC； 相对湿度：≦75%； 气压 ≈ 86 ～ 106 kPa
系统音频信号信噪比
LINE：75dB； MIC：60 dB
系统音频信号失真度
不不不大于0.5% @ 1kHz;
系统音频信号标称输入电平
LINE：250mV； MIC：8mV
系统音频信号输入阻抗
LINE:10kΩ； MIC：10kΩ
系统音频信号标称输出电平
0dBV
自身耗电量
20W
保 护
F 1A
电 源
AC 198 –242V / 50～60 Hz
尺 寸
220´483´330mm
毛 重
10Kg
净 重
9Kg
配 置
主机1台；阐明书1本；电源线1条；开关钥匙2把
MAG1488II 寻呼话筒：

〓功能特点〓
◆ 一公里内有线遥控寻呼；
◆ 64分区，任意选通；
◆ 自带2种钟声；
◆ 音量可调；
◆ 分区批示，音量批示。

输入
Mic：600Ω，2.0 mV，不平衡
Line：10 kΩ，0 dBV，不平衡
声频信号输出
0 dBV
频响
Mic：100 Hz---10 kHz；Line：20 Hz---15 kHz
信噪比
Mic input 不不大于 60 dB
Line input不不大于 70 dB
保护
AC 保险丝 500 mA
电源
AC 220 ~240 V / 50~60 Hz
尺寸
210×165×65 mm
毛重
1.5 kg

双通道功放MAG1306/MAG1312/MAG1325/MAG1335

〓功能特点〓
◆双通道放大器，每个通道音量、音调均可独立调节。
◆定压输出：200V、100V、70V，可自由切换。
◆清晰LED工作状态显示，多功能保护。
◆备有强插控制输入口（短路有效）；三线制输出，利于最省布线。
◆可与智能广播中心通信，互换控制信号和状态信息(此功能可选购)。
主副切换器MAG1548

〓性能特点〓
◆ 可接多达8路不同音源。
◆ 可轮流切换使用主广播系统和备用广播系统，保证系统稳定可靠。
◆ 可单独作为音源分派器（把一组音源提成两组相似音源）。
◆ 可单独作为音源选取器（在两组不同音源中选取其中一组使用）。
◆ 操作简朴明了，状态直观；在突然掉电状况下，可记忆当前状态。

天花扬声器DSP501

〓功能特点〓
◆ 工作电压70/100V，功率1.5~10W（各种配接端子），适应不同场合；
◆ 最大声压级97±2dB，有效频率范畴 60Hz ~ 20kHz;
◆ 重0.8 kg，强力活动夹设计，安装以便；
◆ 优质工程塑料注塑成型，经久耐用，不变形，不褪色；
◆ 扬声器悬边阻尼解决，寿命长，敏捷度高（91±2dB），声音清晰、明亮。
天花扬声器DSP802

◆ 工作电压70/100V，功率1.5-10W（各种配接端子），适应不同场合；
◆ 最大声压级 97±2dB，有效频率范畴 70Hz-18kHz;
◆ 重1.0 kg，强力活动夹设计，安装以便；
◆ 采用优质工程塑料注塑成型，经久耐用，不变形，不褪色；
◆ 选用高敏捷度单元（92±2dB），声音清晰、明亮。
防水音柱DSP258

                                                 DSP 58 室外音柱
〓性能特点〓
型号
DSP158
DSP258
DSP358
DSP458
功率
30 / 60W
60 / 120W
90 / 180W
120 / 240W
电压
70 - 100V
70 - 100V
70 - 100V
70 - 100V
敏捷
92dB
92dB
92dB
92dB
频率
80 - 16，000Hz
80 - 16,000Hz
80 - 16,000Hz
80 - 16,000Hz
尺寸
430x250x230mm
665x250x230mm
905x250x230mm
1320x250x230mm
重量
8.5Kg
13Kg
17Kg
23Kg
音量控制器WH-1F

〓性能特点〓
◆功率：6W
◆扩展器：30W/60W120W/200W(Option)
◆颜色：白色
◆尺寸：85x85x60mm

3)光通信系统设备列表
装置名称：光通信系统 筹划编号：PR7
序号No.
设备名称
规 格 Model or type
型 号
数量(套） Qty
参数
备 注 Remark
一
622M光纤传播系统

1
CMUX 单元

19个插槽，可以插话路板,采用交流供电时采用此电扇,220V供电，可配备成1+1
2
CMUX 单元 连接终端

每盘双光方向，STM-1，都是S1.1
3
FXO 接口单元

只能在LMXE+ 上用，10路FXO。
4
FXO 接口单元 连接终端

只能在LMXE+ 上用，10路FXO。需配电缆BH4.851.145
二
155M光纤传播系统

1
扩展机架（机柜上，用于放置设备架子）

19个插槽，可以插话路板,采用交流供电时采用此电扇,220V供电，可配备成1+1
2
48V直流电源

48V供电，可配备成1+1
3
电源连接终端

220V供电，可配备成1+1
4
STM-1 光纤传播器 (SDH 155M)

每盘双光方向，STM-1，都是S1.1
5
STM-1 支路/CBW 线缆 （10in）

每盘双光方向
6
视频接口单元

7
视频接口单元连接终端（涉及连接电缆）

8
视频输入输出单元（涉及：RS485/422 接口）

9
视频输入输出单元 连接终端

10
100M 以太网接口单元（涉及 2插槽主板 和 嵌入 RJ-45模块，即网口）

四FE电口，四通道EoS
11
TUG-3 端口线缆（18in）

12
FXO 接口单元

只能在LMXE+ 上用，10路FXO。需配电缆BH4.851.145
三
BAOBAB 光纤传播设备

1
通用设备机架

19个插槽，可以插话路板,采用交流供电时采用此电扇,220V供电，可配备成1+1
2
扩展机架（机柜上，用于放置设备架子）

19个插槽，可以插话路板,采用交流供电时采用此电扇,220V供电
3
48V直流电源

48V供电，可配备成1+1
4
230V交流/48V直流 整流器

220V供电，可配备成1+1
5
服务单元

公务盘
6
2路 原则语音单元

只能在LMXE+ 上用，10路FXS。需配电缆BH4.851.145
7
STM-4 光纤接口单元

每盘双光方向，STM-4，SFP光模块，不含光模块
8
STM-1 光纤接口单元

每盘双光方向
9
10/100M以太网接口单元

四FE电口，四通道EoS
10
CMUS 单元

11
FXS 接口单元

只能在LMXE+ 上用，10路FXS。需配电缆BH4.851.145
12
软件允许证

13
16芯光纤配线架

14
24口 RJ45配线架

15
100大对 语音线配线架

16
19“ 原则机柜

17
防护罩（即盖板）

18
E1 接口单元

每盘12E1，75欧姆，需配BH4.850.107线
19
视频绘图单元（全景显示）

20
视频I/O单元

四
光纤通信设备

1
通用设备机架
台

19个插槽，可以插话路板,采用交流供电时采用此电扇,220V供电，可配备成1+1
2
48V直流电源
块

48V供电，可配备成1+1
3
230V交流/48V直流 整流器
块

220V供电，可配备成1+1
4
服务单元
块

公务盘
5
2路 原则语音单元
块

只能在LMXE+ 上用，10路FXS。需配电缆BH4.851.145
6
STM-4 光纤接口单元
块

每盘双光方向，STM-4，SFP光模块，不含光模块
7
10/100M以太网接口单元
块

四FE电口，四通道EoS
8
E1 接口单元
块

每盘12E1，75欧姆，需配BH4.850.107线
9
FXS 接口单元
块

只能在LMXE+ 上用，10路FXS。需配电缆BH4.851.145
10
软件允许证
套

11
16芯光纤配线架
套

12
24口 RJ45配线架
套

13
100大对 语音线配线架
套

14
19“ 原则机柜
套

15
防护罩（即盖板）
套

备注：详细阐明参见附件五——H9MO – LMXE+多业务接入SDH光传播设备

4)光纤熔接设备列表
序号No.
设备名称
规 格 Model or type
数量(套） Qty
型号
备 注 Remark
一
光纤通信用仪器仪表

1
SDH 数字传播分析仪

2
便携式光纤时区对照仪表

3
光源

4
光纤电话

5
光纤熔接机

6
光功率计（光纤通信功率仪表）

7
电子标记定位器

5)辅助材料列表
辅助材料均为国产品牌,详见附件六。

2. 实行筹划

序号
阶段名称
重要内容
预测工期
完毕准则
1
设备和材料备货
对所有设备、材料进行准备，涉及品牌、型号、性能参数、设备资料初检
四周
所有设备、辅助材料准备齐备，涉及数量、品牌、型号精确无误
2
重要设备性能指标测试检查
设备测试，依照设备清单相应重要设备进行性能测试和检查，对存在问题设备及时更换
两周
所有重要设备性能稳定，达到商定原则
3
辅助材料抽样检查
辅材检查，对各辅助材料进行抽样检测，对存在问题材料及时更换
两周
所有辅助材料符合商定原则
4
资料收集和整顿
对设备、材料竣工资料进行全面收集、整顿，涉及中英文翻译、材料复印、装订、分类、打包等工作
四周
所有竣工资料齐备，涉及中英文版本对照等，达到商定规定
5
设备、材料打包、运送和清关
对设备、材料、竣工资料按规定打包、清关、运送。涉及验收、商检等工作
三周
所有设备、材料商检合格、运送到商定地点，并完毕清关、验收等工作
6
系统调试
在甲方完毕安装工作后，对系统进行调试，涉及各设备初始化设立、定位、性能测试等工作
两周
系统正常运营
7
技术培训
对重要设备、系统进行技术培训
一周
甲方可以纯熟应用
8
系统试运营
系统试运营，检查存在问题、故障等，及时纠正和解决
八周
系统稳定运营
9
验收
对整体项目系统进行验收
一周
整个验收完毕，进入质保期
阐明：
1、各阶段工作有并行状况，例如：设备性能测试检查 与 辅助材料检查,可同步进行;资料收集整顿在设备材料备货阶段就已开始,直到设备运送前完毕。
2、系统调试至最后验收，以甲方施工完毕后时间为节点，需由甲方配合完毕。
3、实行筹划不涉及订立合同、各阶段付款，仅作为技术实行筹划。合同订立和付款方式，依照双方商定执行。
4、对于在整体实行过程中，浮现变更状况（如但不限于设备材料数量变更），以双方确认变更单为准。

3. 包装运送方案
1、设备材料包装
1.1、包装规定
提供所有设备和材料都具备适应远洋、内陆运送和多次搬运、装卸结实包装，包装应有减振、防冲击办法，保证在运送、装卸过程中完好无损。若包装无法防止运送、装卸过程中垂直、水平加速度引起设备损坏，我方会在设备设计构造上予以解决。
包装将按设备特点，按需要分别加上防潮、防霉、防锈、防腐蚀保护办法，以保证货品在没有任何损坏或腐蚀状况下安全运抵合同设备安装地点。
将尽量考虑安装现场潮湿环境，采用防潮湿包装。在包装货品时，按设备类别进行装箱。
备品备件将在包装箱外加以注明，分批或一次性发货。
专用工具也会分别包装。
各种设备松散零部件将采用好包装方式，装入尺寸恰当箱内。
1.2、包装标记
按规定对货品进行包装。
每一包装箱或货品恰当位置将用不可擦除油漆和明显中文及英文字样做出如下标记：
按甲方规定打上唛头
Ø 收货人
Ø 发货标记
Ø 目地
Ø 货品名称、箱号
Ø 毛重／净重(公斤或用Kg表达)
Ø 体积(长•宽•高，以毫米表达)
Ø
按照货品特点，装卸和运送上不同规定，包装箱上将明显地印刷有“轻放”、“勿倒置”和“防雨”等字样。
设备资料按“公司供应商竣工资料统一规定”规定执行。

2、国内运送方案
运送设备材料依照用货时间、货品品种、送货路线，制定合理高效配送方案。普通掌握原则是：集中批次、制定合理送货路线、统筹供货时间、合理运用运送工具空间、选取经济合用安全运送公司，制定运送应急办法，保证设备材料准时安全运达指定交货地点。

3、设备材料检查原则和办法
3.1、设备材料保证
我方所提供设备材料达到原厂商技术原则、国家法检规定和规范规定；
我方保证设备材料是全新、未使用过，是通过合法渠道进货原装合格正品，并符合合同规定质量、规格和性能规定.
3.2、设备材料检查
若开箱检查中发既有诸如数量、型号和外观尺寸与合同不符，或密封包卷物自身短少和损坏，我方将向甲方报告，并提出解决意见请甲方审批。
我方将依照甲方意见给出明确答复和补偿意见。若为我方责任，我方将无条件予以补齐和更换。

3.3、检查办法
我方将组织甲方在设备材料到达交货地点时共同进行到货检查。
合同项目设备、材料和技术文献运抵规定交货地点后，我方组织甲方共同对其进行检查，并认真做好交接记录，各方签字。
检查内容重要涉及：
Ø 满足合同对包装规定：
Ø 外观良好，运送途中未受损：
Ø 编号、数量和名称与合同规定货品清单核算无误。
所进行检查已满足合同中甲方规定期即办理交接手续。

3.4、随箱文献
设备资料如设备使用阐明书、安装测试阐明书、设备技术文献按“供应商竣工资料统一规定”规定执行。

4. 本项目建议
1)因时间急迫，对某些设备、材料没有可以及时沟通，需要进一步沟通后，双方协商，依照相应系统工程惯用设备、材料进行重新定义和分析，最后对这些设备、材料达到采购筹划；对于本次投标过程中没有时间进行沟通，以及在项目执行阶段浮现变化，建议按照双方确认变更单执行；
2）建议依照系统规定，充分考虑兼容性和稳定性，咱们在设备材料准备过程中发既有些设备需求设计无法满足系统基本规定，例如：硬盘录像机（１６路ＤＶＲ）与设计中监控接入数量不符；监控系统没有对提出编码器和解码器需求，因而在采购清单中建议增长相应设备；
３）因原邀请函中没有明确提出系统测试、试运营等工作承办方，建议由我方参加这些工作，以便在系统测试等过程中遇到问题可以及时解决。
5. 人员履历
姓 名：。
≈本某些结束≈
第三某些 技术偏离表
技术偏离表格
序号
条款
内容
偏离
备注

不带报价供货清单偏离表
序号
招标清单（买方采购清单）
投标清单与否完全满足招标清单
不满足因素及解决方案
1
DVR( 16路)(每个DVR配备3*500G硬盘)
不满足
硬盘500GSV 已停产，且不能满足视频数据存储需求
解决方案：1000GSV替代
2
DVR( 16路)(每个DVR配备3*500G硬盘)2套
不完全满足
视频监控头一共37个，而所配硬盘录像机一共才32路缺少5路
解决方案：增长1套16路DVR
3
监控系统缺少编码器、解码器
不满足
缺少编码器、解码器系统不完整
解决方案：增长编码器、解码器各10套
4
混凝土保护层
不满足
属于土建工程材料，无法提供
5
钢管　 Φ60.3×4.0
不满足
没有此规格材料
解决方案:需要明确此材料用途和规定,依照需求重新配备
投标人签名：______________
（公章）
≈本某些结束≈

第四某些 公司简介
1.公司简介
