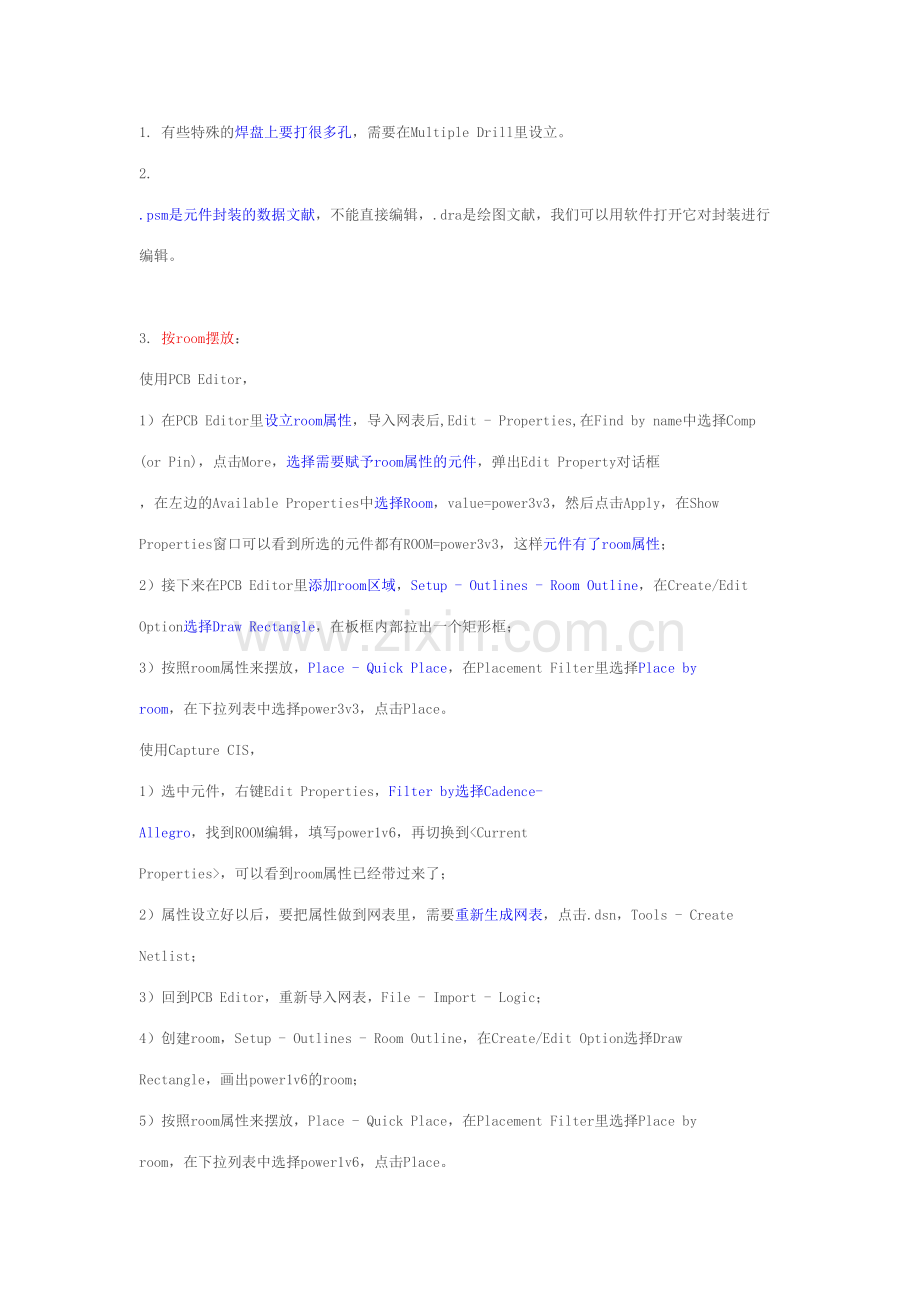

1. 有些特殊的焊盘上要打很多孔,需要在Multiple Drill里设立。 2. .psm是元件封装的数据文献,不能直接编辑,.dra是绘图文献,我们可以用软件打开它对封装进行编辑。   3. 按room摆放: 使用PCB Editor, 1)在PCB Editor里设立room属性,导入网表后,Edit - Properties,在Find by name中选择Comp (or Pin),点击More,选择需要赋予room属性的元件,弹出Edit Property对话框 ,在左边的Available Properties中选择Room,value=power3v3,然后点击Apply,在Show Properties窗口可以看到所选的元件都有ROOM=power3v3,这样元件有了room属性; 2)接下来在PCB Editor里添加room区域,Setup - Outlines - Room Outline,在Create/Edit Option选择Draw Rectangle,在板框内部拉出一个矩形框; 3)按照room属性来摆放,Place - Quick Place,在Placement Filter里选择Place by room,在下拉列表中选择power3v3,点击Place。 使用Capture CIS, 1)选中元件,右键Edit Properties,Filter by选择Cadence-Allegro,找到ROOM编辑,填写power1v6,再切换到<Current Properties>,可以看到room属性已经带过来了; 2)属性设立好以后,要把属性做到网表里,需要重新生成网表,点击.dsn,Tools - Create Netlist; 3)回到PCB Editor,重新导入网表,File - Import - Logic; 4)创建room,Setup - Outlines - Room Outline,在Create/Edit Option选择Draw Rectangle,画出power1v6的room; 5)按照room属性来摆放,Place - Quick Place,在Placement Filter里选择Place by room,在下拉列表中选择power1v6,点击Place。   4. 把所有的元件都调进来,Place - Quick Place,在Placement Filter里选择Place all components,查找,Edit - Move,在Find by name中选择Symbol (or Pin),输入想要 查找的元件的参考编号。 1. 手工建立电路板的环节: 1)设立绘图参数 2)建立板外框 3)放置安装孔 4)设立允许摆放区域,Setup - Areas - Package Keepin 5)设立允许布线区域,Setup - Areas - Route Keepin 6)设立严禁布线区域,Setup - Areas - Route Keepout 2. 建立电路板机械符号: 1) 建立机械符号文献 2)设立格点,Non-Etch部分的Spacing x:25mil,Spacing y:25mil, 3)建立板框 4)添加定位孔 5)倾斜拐角,Dimension - Chamfer,First设为50, 6)尺寸标注,Dimension - Parameters,点击Extension lines,将Offset Distance from Element设为0.25,然后Dimension - Linear Dim, 7)标注斜角, Dimension - Chamfer Leader,单击45°的斜线,拖动鼠标移动到适当位置,左键拟定位置,右键Done, Add - Text,Text Block设为4,左键拟定位置,输入文本(jixie),右键Done, 假如要修改文本内容,Edit - Text, 8)设立允许摆放区域和允许布线区域,Edit - Z-Copy Shape, Copy to class选择Package Keepin,Copy to subclass选择All,Size选择COntract,Offset设为70,单击板框边界,出现允许摆放区域, Copy to class选择Route Keepin,Copy to subclass选择All,Size选择COntract,Offset设为50,单击板框边界,出现允许布线区域,右键Done, 9)设立严禁摆放区域和严禁布线区域, Setup - Areas - Package Keepout,在电路板中间画一个矩形, 显示固定孔,Setup - Areas - Route Keepout,在固定孔附近画一个矩形,右键Done, 10)设立严禁过孔区域,Setup - Areas - Via Keepout
