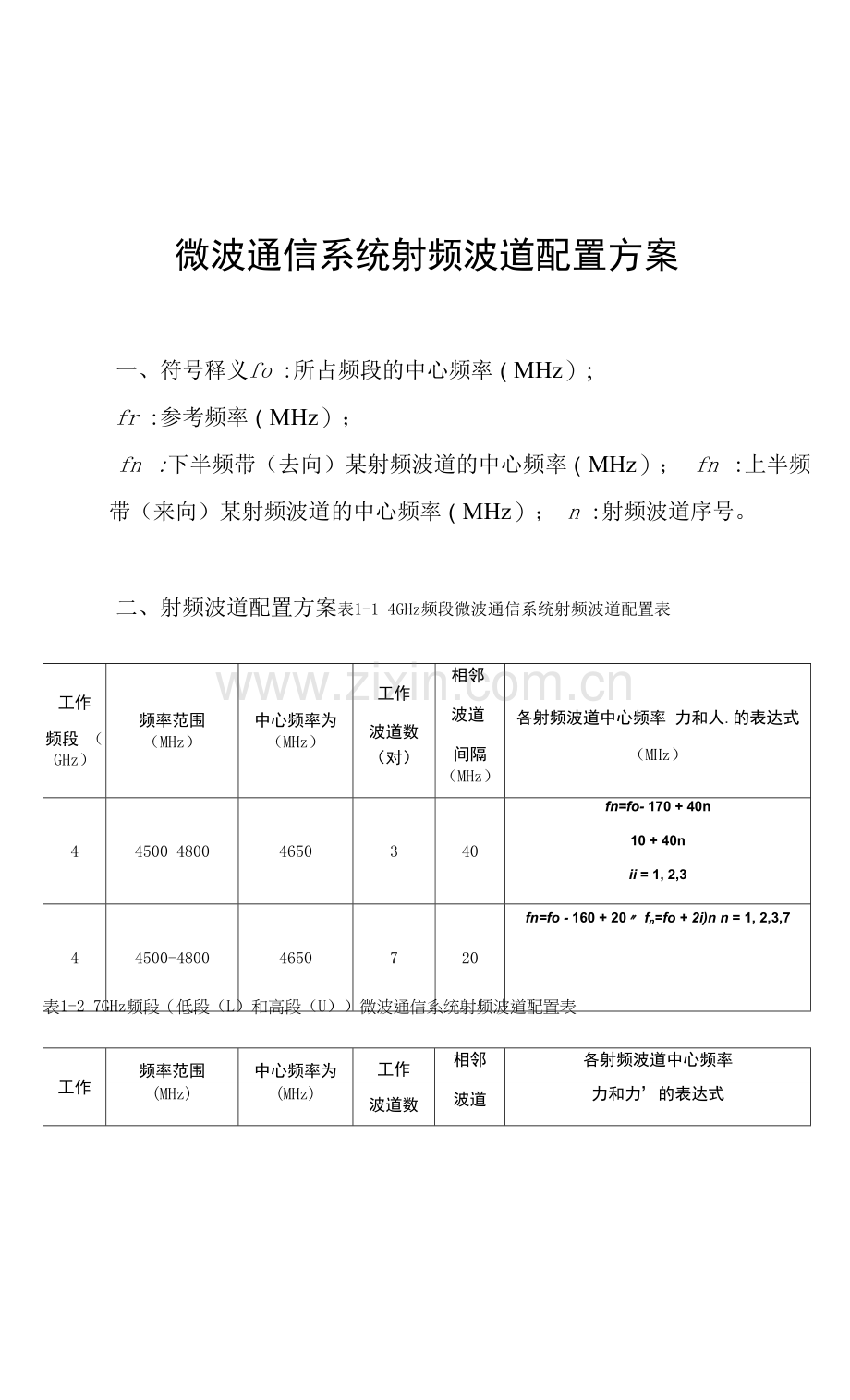

微波通信系统射频波道配置方案
一、符号释义fo :所占频段的中心频率（MHz）;
fr :参考频率（MHz）；
fn :下半频带（去向）某射频波道的中心频率（MHz）； fn :上半频带（来向）某射频波道的中心频率（MHz）； n :射频波道序号。
二、射频波道配置方案表1-1 4GHz频段微波通信系统射频波道配置表
工作
频段 （GHz）
频率范围
（MHz）
中心频率为
（MHz）
工作
波道数
（对）
相邻
波道
间隔
（MHz）
各射频波道中心频率 力和人.的表达式
（MHz）
4
4500-4800
4650
3
40
fn=fo- 170 + 40n
10 + 40n
ii = 1, 2,3
4
4500-4800
4650
7
20
fn=fo - 160 + 20〃 fn=fo + 2i)n n = 1, 2,3,7
表1-2 7GHz频段（低段（L）和高段（U））微波通信系统射频波道配置表
工作
频率范围
中心频率为
工作
相邻
各射频波道中心频率
(MHz)
(MHz)
波道数
波道
力和力’的表达式

19
7192.75
7191
7194.5
19,
7346.75
7345
7348.5
20
7196.25
7194.5
7198
20'
7350.25
7348.5
7352
21
7199.75
7198
7201.5
21*
7353.75
7352
7355.5
22
7203.25
7201.5
7205
22*
7357.25
7355.5
7359
23
7206.75
7205
7208.5
23*
7360.75
7359
7362.5
24
7210.25
7208.5
7212
24*
7364.25
7362.5
7366
25
7213.75
7212
7215.5
25，
7367.75
7366
7369.5
26
7217.25
7215.5
7219
26'
7371.25
7369.5
7373
27
7220.75
7219
7222.5
27'
7374.75
7373
7376.5
28
7224.25
7222.5
7226
28，
7378.25
7376.5
7380
29
7227.75
7226
7229.5
29'
7381.75
7380
7383.5
30
7231.25
7229.5
7233
30*
7385.25
7383.5
7387
31
7234.75
7233
7236.5
31'
7388.75
7387
7390.5
32
7238.25
7236.5
7240
32'
7392.25
7390.5
7394
33
7241.75
7240
7243.5
33*
7395.75
7394
7397.5
34
7245.25
7243.5
7247
34*
7399.25
7397.5
7401
35
7248.75
7247
7250.5
35，
7402.75
7401
7404.5
36
7252.25
7250.5
7254
36*
7406.25
7404.5
7408
37
7255.75
7254
7257.5
37'
7409.75
7408
7411.5
38
7259.25
7257.5
7261
38*
7413.25
7411.5
7415
39
7262.75
7261
7264.5
39*
7416.75
7415
7418.5
40
7266.25
7264.5
7268
40'
7420.25
7418.5
7422
表2-2-5 7GHz (U)频段射频波道配置明细表(波道间隔：28 MHz,波道对数：5对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
7442
7428
7456
r
7596
7582
7610
2
7470
7456
7484
2*
7624
7610
7638
3
7498
7484
7512
3，
7652
7638
7666
4
7526
7512
7540
4'
7680
7666
7694
5
7554
7540
7568
5*
7708
7694
7722
表2-2-6 7GHz (U)频段射频波道配置明细表(波道间隔：14 MHz,波道对数：10对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
7435
7428
7442
1,
7589
7582
7596
2
7449
7442
7456
2'
7603
7596
7610
3
7463
7456
7470
31
7617
7610
7624
4
7477
7470
7484
4，
7631
7624
7638
5
7491
7484
7498
5*
7645
7638
7652
6
7505
7498
7512
6'
7659
7652
7666
7
7519
7512
7526
7,
7673
7666
7680
8
7533
7526
7540
8'
7687
7680
7694
9
7547
7540
7554
9'
7701
7694
7708
10
7561
7554
7568
10*
7715
7708
7722
表2-2-7 7GHz (U)频段射频波道配置明细表(波道间隔：7 MHz,波道对数：20对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
7431.5
7428
7435
r
7585.5
7582
7589
2
7438.5
7435
7442
2*
7592.5
7589
7596
3
7445.5
7442
7449
3*
7599.5
7596
7603
4
7452.5
7449
7456
4,
7606.5
7603
7610
5
7459.5
7456
7463
5*
7613.5
7610
7617
6
7466.5
7463
7470
6*
7620.5
7617
7624
7
7473.5
7470
7477
7,
7627.5
7624
7631
8
7480.5
7477
7484
8,
7634.5
7631
7638

9
7487.5
7484
7491
9'
7641.5
7638
7645
10
7494.5
7491
7498
10*
7648.5
7645
7652
11
7501.5
7498
7505
IV
7655.5
7652
7659
12
7508.5
7505
7512
12*
7662.5
7659
7666
13
7515.5
7512
7519
13'
7669.5
7666
7673
14
7522.5
7519
7526
14*
7676.5
7673
7680
15
7529.5
7526
7533
15'
7683.5
7680
7687
16
7536.5
7533
7540
16'
7690.5
7687
7694
17
7543.5
7540
7547
17'
7697.5
7694
7701
18
7550.5
7547
7554
18'
7704.5
7701
7708
19
7557.5
7554
7561
19'
7711.5
7708
7715
20
7564.5
7561
7568
20*
7718.5
7715
7722
表2-2-8 7GHz (U)频段射频波道配置明细表(波道间隔：3.5 MHz,波道对数：4()对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
7429.75
7428
7431.5
r
7583.75
7582
7585.5
2
7433.25
7431.5
7435
2*
7587.25
7585.5
7589
3
7436.75
7435
7438.5
3*
7590.75
7589
7592.5
4
7440.25
7438.5
7442
4*
7594.25
7592.5
7596
5
7443.75
7442
7445.5
5*
7597.75
7596
7599.5
6
7447.25
7445.5
7449
6,
7601.25
7599.5
7603
7
7450.75
7449
7452.5
7*
7604.75
7603
7606.5
8
7454.25
7452.5
7456
8，
7608.25
7606.5
7610
9
7457.75
7456
7459.5
9'
7611.75
7610
7613.5
10
7461.25
7459.5
7463
10*
7615.25
7613.5
7617
11
7464.75
7463
7466.5
If
7618.75
7617
7620.5
12
7468.25
7466.5
7470
12*
7622.25
7620.5
7624
13
7471.75
7470
7473.5
13*
7625.75
7624
7627.5
14
7475.25
7473.5
7477
14'
7629.25
7627.5
7631
15
7478.75
7477
7480.5
15*
7632.75
7631
7634.5
16
7482.25
7480.5
7484
16*
7636.25
7634.5
7638
17
7485.75
7484
7487.5
17'
7639.75
7638
7641.5
18
7489.25
7487.5
7491
18'
7643.25
7641.5
7645
19
7492.75
7491
7494.5
19'
7646.75
7645
7648.5
20
7496.25
7494.5
7498
20，
7650.25
7648.5
7652
21
7499.75
7498
7501.5
21*
7653.75
7652
7655.5
22
7503.25
7501.5
7505
22'
7657.25
7655.5
7659
23
7506.75
7505
7508.5
23*
7660.75
7659
7662.5
24
7510.25
7508.5
7512
24'
7664.25
7662.5
7666
25
7513.75
7512
7515.5
25*
7667.75
7666
7669.5
26
7517.25
7515.5
7519
26'
7671.25
7669.5
7673
27
7520.75
7519
7522.5
27'
7674.75
7673
7676.5
28
7524.25
7522.5
7526
28,
7678.25
7676.5
7680
29
7527.75
7526
7529.5
29'
7681.75
7680
7683.5
30
7531.25
7529.5
7533
30*
7685.25
7683.5
7687
31
7534.75
7533
7536.5
3「
7688.75
7687
7690.5
32
7538.25
7536.5
7540
32*
7692.25
7690.5
7694
33
7541.75
7540
7543.5
33，
7695.75
7694
7697.5
34
7545.25
7543.5
7547
34*
7699.25
7697.5
7701
35
7548.75
7547
7550.5
35*
7702.75
7701
7704.5
36
7552.25
7550.5
7554
36*
7706.25
7704.5
7708
37
7555.75
7554
7557.5
37'
7709.75
7708
7711.5
38
7559.25
7557.5
7561
38*
7713.25
7711.5
7715
39
7562.75
7561
7564.5
39*
7716.75
7715
7718.5

40
7566.25
7564.5
7568
40*
7720.25
7718.5
7722
表2-3-1 8GHz (L)频段射频波道配置明细表(波道间隔：29.65 MHz,波道对数：8

对)

波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
I
7747.7
7732.875
7762.525
r
8059.02
8044.195
8073.845
2
7777.35
7762.525
7792.175
2,
8088.67
8073.845
8103.495
3
7807
7792.175
7821.825
3*
8118.32
8103.495
8133.145
4
7836.65
7821.825
7851.475
4*
8147.97
8133.145
8162.795
5
7866.3
7851.475
7881.125
5，
8177.62
8162.795
8192.445
6
7895.95
7881.125
7910.775
6,
8207.27
8192.445
8222.095
7
7925.6
7910.775
7940.425
7
8236.92
8222.095
8251.745
8
7955.25
7940.425
7970.075
8，
8266.57
8251.745
8281395
表2-3-2 8GHz (L)频段射频波道配置明细表(波道间隔：14.825 MHz,波道对数：16
对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
7732.875
7725.4625
7740.2875
r
8044.195
8036.7825
8051.6075
2
7747.7
7740.2875
7755.1125
2,
8059.02
8051.6075
8066.4325
3
7762.525
7755.1125
7769.9375
3*
8073.845
8066.4325
8081.2575
4
7777.35
7769.9375
7784.7625
4,
8088.67
8081.2575
8096.0825
5
7792.175
7784.7625
7799.5875
5,
8103.495
8096.0825
8110.9075
6
7807
7799.5875
7814.4125
6,
8118.32
8110.9075
8125.7325
7
7821.825
7814.4125
7829.2375
7
8133.145
8125.7325
8140.5575
8
7836.65
7829.2375
7844.0625
8,
8147.97
8140.5575
8155.3825
9
7851.475
7844.0625
7858.8875
9,
8162.795
8155.3825
8170.2075
10
7866.3
7858.8875
7873.7125
10*
8177.62
8170.2075
8185.0325
11
7881.125
7873.7125
7888.5375
ir
8192.445
8185.0325
8199.8575

12
7895.95
7888.5375
7903.3625
12*
8207.27
8199.8575
8214.6825
13
7910.775
7903.3625
7918.1875
13*
8222.095
8214.6825
8229.5075
14
7925.6
7918.1875
7933.0125
14*
8236.92
8229.5075
8244.3325
15
7940.425
7933.0125
7947.8375
15*
8251.745
8244.3325
8259.1575
16
7955.25
7947.8375
7962.6625
16'
8266.57
8259.1575
8273.9825
表2-3-3 8GHz (U)频段射频波道配置明细表(波道间隔：14 MHz,波道对数：6对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
8293
8286
8300
r
8412
8405
8419
2
8307
8300
8314
2'
8426
8419
8433
3
8321
8314
8328
3，
8440
8433
8447
4
8335
8328
8342
4'
8454
8447
8461
5
8349
8342
8356
5,
8468
8461
8475
6
8363
8356
8370
6'
8482
8475
8489
表2-3-4 8GHz (U)频段射频波道配置明细表(波道间隔：7 MHz,波道对数：12对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
8286
8282.5
8289.5
r
8412
8408.5
8415.5
2
8293
8289.5
8296.5
2'
8419
8415.5
8422.5
3
8300
8296.5
8303.5
y
8426
8422.5
8429.5
4
8307
8303.5
8310.5
4*
8433
8429.5
8436.5
5
8314
8310.5
8317.5
5*
8440
8436.5
8443.5
6
8321
8317.5
8324.5
6'
8447
8443.5
8450.5
7
8328
8324.5
8331.5
7，
8454
8450.5
8457.5
8
8335
8331.5
8338.5
8*
8461
8457.5
8464.5
9
8342
8338.5
8345.5
9*
8468
8464.5
8471.5
10
8349
8345.5
8352.5
10*
8475
8471.5
8478.5
11
8356
8352.5
8359.5
11*
8482
8478.5
8485.5
12
8363
8359.5
8366.5
12*
8489
8485.5
8492.5
表2-4-1 11GHz频段射频波道配置明细表(波道间隔：112 MHz,波道对数：4对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
10765
10709
10821
r
11295
11239
11351
2
10877
10821
10933
2*
11407
11351
11463
3
10989
10933
11045
3'
11519
11463
11575
4
11101
11045
11157
4’
11631
11575
11687
表2-4-2 11 GHz频段射频波道配置明细表(波道间隔：56 MHz,波道对数：8对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
I
10737
10709
10765
1,
11267
11239
11295
2
10793
10765
10821
2'
11323
11295
11351
3
10849
10821
10877
3，
11379
11351
11407
4
10905
10877
10933
4*
11435
11407
11463
5
)0961
10933
10989
5,
11491
11463
11519
6
11017
10989
11045
6*
11547
11519
11575
7
11073
11045
11101
T
11603
11575
11631
8
11129
11101
11157
8'
11659
11631
11687
表2-4-3 11 GHz频段射频波道配置明细表(波道间隔：28 MHz,波道对数：16对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
10723
10709
10737
r
11253
11239
11267
2
10751
10737
10765
2,
11281
11267
11295
3
10779
10765
10793
3，
11309
11295
11323
4
10807
10793
10821
4,
11337
11323
11351
5
10835
10821
10849
5*
11365
11351
11379

6
10863
10849
10877
6'
11393
11379
11407
7
10891
10877
10905
7，
11421
11407
11435
8
10919
10905
10933
8'
11449
11435
11463
9
10947
10933
10961
9'
11477
11463
11491
1()
10975
10961
10989
10*
11505
11491
11519
11
11003
10989
11017
IV
11533
11519
11547
12
11031
11017
11045
12'
11561
11547
11575
13
11059
11()45
11073
13*
11589
11575
11603
14
11087
11073
11101
14*
11617
11603
11631
15
11115
11101
11129
15'
11645
11631
11659
16
11143
11129
11157
16'
11673
11659
11687
表2-5-1 13GHz频段射频波道配置明细表(波道间隔：28 MHz,波道对数：8对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
12765
12751
12779
r
13031
13017
13045
2
12793
12779
12807
2,
13059
13045
13073
3
12821
12807
12835
3,
13087
13073
13101
4
12849
12835
12863
4'
13115
13101
13129
5
12877
12863
12891
5*
13143
13129
13157
6
12905
12891
12919
6*
13171
13157
13185
7
12933
12919
12947
T
13199
13185
13213
8
12961
12947
12975
8'
13227
13213
13241
表2-5-2 13GHz频段射频波道配置明细表(波道间隔：14 MHz,波道对数：16对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
12765
12758
12772
r
13031
13024
13038
2
12779
12772
12786
2,
13045
13038
13052
3
12793
12786
12800
3，
13059
13052
13066
4
12807
12800
12814
4'
13073
13066
13080
5
12821
12814
12828
5*
13087
13080
13094
6
12835
12828
12842
6*
13101
13094
13108
7
12849
12842
12856
7
13115
13108
13122
8
12863
12856
12870
8'
13129
13122
13136
9
12877
12870
12884
9'
13143
13136
13150
1()
12891
12884
12898
10*
13157
13150
13164
11
12905
12898
12912
11*
13171
13164
13178
12
12919
12912
12926
12
13185
13178
13192
13
12933
12926
12940
13*
13199
13192
13206
14
12947
12940
12954
14*
13213
13206
13220
15
12961
12954
12968
15*
13227
13220
13234
16
12975
12968
12982
16'
13241
13234
13248
表2-5-3 13GHz频段射频波道配置明细表(波道间隔：7 MHz,波道对数：32对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
12754.5
12751
12758
r
13020.5
13017
13024
2
12761.5
12758
12765
2,
13027.5
13024
13031
3
12768.5
12765
12772
3，
13034.5
13031
13038
4
12775.5
12772
12779
4'
13041.5
13038
13045
5
12782.5
12779
12786
5*
13048.5
13045
13052
6
12789.5
12786
12793
6*
13055.5
13052
13059
7
12796.5
12793
12800
T
13062.5
13059
13066
8
12803.5
12800
12807
8'
13069.5
13066
13073
9
12810.5
12807
12814
9*
13076.5
13073
13080
10
12817.5
12814
12821
10*
13083.5
13080
13087

11
12824.5
12821
12828
11*
13090.5
13087
13094
12
12831.5
12828
12835
12*
13097.5
13094
13101
13
12838.5
12835
12842
13'
13104.5
13101
13108
14
12845.5
12842
12849
14*
13111.5
13108
13115
15
12852.5
12849
12856
15'
13118.5
13115
13122
16
12859.5
12856
12863
16'
13125.5
13122
13129
17
12866.5
12863
12870
17'
13132.5
13129
13136
18
12873.5
12870
12877
18*
13139.5
13136
13143
19
12880.5
12877
12884
19'
13146.5
13143
13150
20
12887.5
12884
12891
20*
13153.5
13150
13157
21
12894.5
12891
12898
21*
13160.5
13157
13164
22
12901.5
12898
12905
22*
13167.5
13164
13171
23
12908.5
12905
12912
23，
13174.5
13171
13178
24
12915.5
12912
12919
24'
13181.5
13178
13185
25
12922.5
12919
12926
25*
13188.5
13185
13192
26
12929.5
12926
12933
26*
13195.5
13192
13199
27
12936.5
12933
12940
27'
13202.5
13199
13206
28
12943.5
12940
12947
28*
13209.5
13206
13213
29
12950.5
12947
12954
29*
13216.5
13213
13220
30
12957.5
12954
12961
30*
13223.5
13220
13227
31
12964.5
12961
12968
31'
13230.5
13227
13234
32
12971.5
12968
12975
32*
13237.5
13234
13241
表2-5-4 13GHz频段射频波道配置明细表(波道间隔：3.5 MHz,波道对数：64对)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
波道
中心频率
(MHz)
起始频率
(MHz)
终止频率
(MHz)
1
12754.5
12752.75
12756.25
r
13020.5
13018.75
13022.25
2
12758
12756.25
12759.75
2*
13024
13022.25
13025.75
频段 (GHz)

（对）
间隔 (MHz)
(MHz)
7 (L
)
7125-7425
7275
5
28
力=皿_ 161 +28〃 fn =fo-l + 28/1
ii = 1, 2, 3,5
7 (L
)
7125-7425
7275
10
14
fn=fo - 154 + 14zi
//=/>+ 14〃 n = 1, 2,3,10
7 (L
)
7125-7425
7275
20
7
fn=fo~ 150.5 + In
fn =/<>4- 3.5 4- In n = 1, 2, 3,...» 20
7 (L
)
7125-7425
7275
40
3.5
fn=fo- 148.75 + 3.5〃
&； = fo + 5.25 + 3.5〃 n = 1, 2, 3,40
7 (U
)
7425-7725
7575
5
28
fn=fo - 161 + 28〃 fn =fo-"7 + 28〃 n = 1,2,3,5
7 (U
)
7425-7725
7575
10
