公建建筑设计前期.pptx

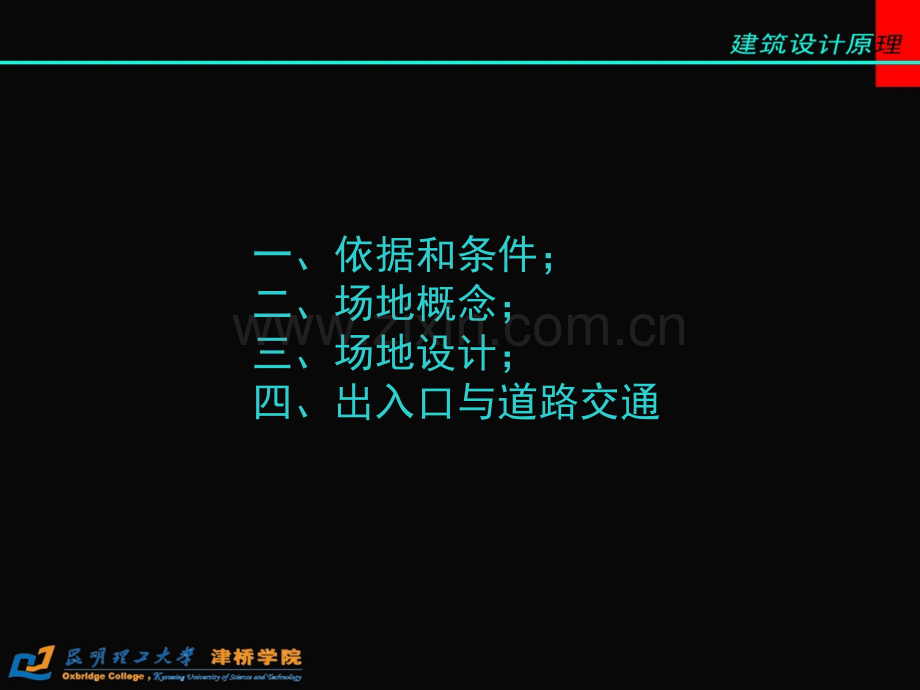

郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系第一章 建筑设计前期 郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系一、依据和条件；二、场地概念；三、场地设计；四、出入口与道路交通 郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系一、依据和条件郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系经济技术资料气象资料水文地质资料法律法规资料城市规划项目用地场地设计建筑设计郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系l经济技术资料项目建筑内容、规模设备及设施配置等l气象资料项目所在地的降雨降雪、风向风速、气温日照等l地质水文资料建设用地的地基承载能力、地下水位与冻土层标高、地震烈度等l法律法规资料与项目建设相关的城市规划法、建筑设计规范、建筑技术设计规范等郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系二、场地概念郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系场地概念l狭义上的场地是指基地内建筑物之外的室外场地，包括广场、停车场、运动场、绿地等；l广义上的场地是指基地内全部内容所组成的整体，如建筑物、构筑物、交通设施、室外活动设施、绿化及景观设施和工程系统。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系场地类型l按照项目性质分l工业建设场地和民用建筑场地l按照地形条件分l平地场地-03%的平坡地和3%8%的缓坡地l坡地场地-8%25%的中坡地、25%50%的陡坡地和50%以上的急坡地郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系场地类型l按照功能要求分l集散广场-交通建筑、剧院建筑和体育馆建筑等l活动场地-休息、娱乐和交往等l停车场地-机动车和自行车郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系构成要素l建筑物-核心在场地中一般处于控制和支配地位，其他要素则处于被控制和支配地位。建筑物在场地中的形态，决定了基地利用的基本模式，影响着整个场地的基本形态。l交通系统纽带道路、广场等所组成的交通系统将场地的各个部分联系起来，同时也使他们同外部取得联系，起到连接体和纽带的作用。是场地内忍、车流动的轨迹，它表征了使用者在场地内活动的展开方式。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系构成要素l室外活动设施-交流室外活动的需求，同时起到交流作用。l绿化景观设施-自然1、他是场地的功能载体之一；2、对于场地的风貌和景观效果的形成，对于使用者的视觉及心理感受，起到无可替代的作用。3、从环境保护和生态上讲，对场地的小气候环境起到积极的调节作用。l工程系统-保障1、各种工程与设备管线；2、场地地面的工程设施，比如挡土墙、护坡、地面排水设施。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系l要素之间的关系是相辅相成的，它们连接成一体，形成了整体的场地。l研究场地问题，应看到场地是一个整体的环境，是一个有机的场所，二不是建筑物，交通，绿化等的简单拼凑，使用者对场地的感受并不会按照各个部分来区分，二是会将场地作为一个整体来体验和使用，整体才最关键。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系三、场地设计郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系场地设计概念l是为满足一个建设项目的要求，在基地现状条件和相关的法规、规范的基础上，组织场地中各构成要素之间关系的活动。场地设计内容l主要内容有确定场地可建设用地范围及地坪标高、平衡场地挖填土方量、设定建筑设施位置及室内外标高、设定建筑水暖通电位置等。在此基础上，进行外部环境总体布局、建筑设计和环境设计等。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系外部环境总体布局l主要进行环境功能分区、交通组织、建筑设施和室外活动场地布置等工作。l其中，场地出入口、道路、广场、停车场等交通组织是总体布局的工作重点，对建筑设计及环境设计具有重要作用。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系基地规划要求基地环境甲方要求郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系规划要求l项目性质控制性详细规划中对规划区域中的各块用地的用地性质有明确的限定，规定了它的适用范围，决定了用地内适建、不适建、有条件可建的建筑类型。巴利语佛学院项目性质兼有高等教育、休闲公园及文化场所的性质高等教育区昆明理工大学博物馆地质博物馆郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系规划要求l用地范围多是有建筑红线与道路红线共同完成的。道路红线是指城市道路用地与建筑用地之间的用地分界线。建筑红线是指建筑用地相互之间的用地分界线。建筑四周红线所框定的用地范围的基地总面积称为用地面积。l建筑范围建筑范围控制线是基地中允许建造建筑物的区域。一般要求要退后建筑红线一定距离（建筑后退红线的距离）。可建造非永久性设施，比如停车场，绿化等。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系一般在设计初期将建筑红线求出，每边退界依据规划要求。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系规划要求l用地强度容积率是指基地内所有建筑物的建筑面积之和与基地总面积的比值；建筑密度是指基地内所有建筑物基底面积之和占总面积的百分比；绿化率是指基地内所有植物占地面积的总和占基地面积的百分比。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系甲方要求l项目内容各功能面积的具体要求以及室外设施要求。l项目性质项目的性质有不同的层次，需要对其做深入的分析。一是项目的类型属性；二是项目的个体特性。l项目使用者项目使用人群与人群的行为方式。l经济郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系基地环境基地本身基地所在区域基地周边郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系基地环境l基地本身-地形：地形对场地分区及布局结构有一定的制约作用。平行于等高线布置垂直于等高线布置郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系基地本身-地形：尤拉勒旅游区第二旅馆（澳大利亚）设计：柯克斯事务所贝尔高林作品郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系基地本身-地貌：全国政协办公楼 设计：梁应添地貌条件对场地的制约郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系基地本身-地质水文：-有无建筑物：拉提那公共图书馆（意大利）詹姆斯.斯特林建筑布置应该避开地质薄弱地带。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系基地环境l基地周边有无建筑物，道路交通，市政设施，景观德国汉堡办公楼地段分析透视效果标准层平面图郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系l基地周边苏州博物馆一层平面郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系基地环境l基地所在区域区域性质，区域特色，区域文化，气候海天之恋文化中心总平面风力分析图郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系基地环境l基地所在区域区域性质，区域特色，区域文化，气候当地民居海天文化中心剖面郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系印度经济管理学院学生宿舍 设计：路易斯 康风-分析气候与小气候郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系四、出入口与道路设置郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系出入口设置l场地出入口与道路是联系基地与外环境、与内部建筑的交通枢纽，承担着交通运输、物流、消防通行及人流疏散等重要作用。l当场地同时毗邻城市主干道和次干道时，一般主入口设置于主干道，次入口设置于次干道上，并优先选择次干道一侧作为机动车出入口。l通常大型公共建筑需要设置几个出入口，一般有主入口，次入口，服务入口等。l需要对人流的主要来向进行分析，一般地段的主要出入口放在人流比较集中的地方。l与相邻城市主干道交叉口距离不小于80米，与次干道交叉口距离不小于70米。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系道路设置l道路宽度设置l单车道不小于3.5米，双车道为6-7米。l考虑自行车：单车道不小于4米，双车道不小于7米。l消防车道宽度不小于3.5米。l人行道宽度不小于1.5米。l穿过建筑物的消防通道，其净宽和净高均不小于4米。l转弯半径-小汽车不小于6米；大客车不小于12米。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系l会车视距-道路交叉口的视距保证l道路边缘至路边建筑最小距离l无出入口的建筑外墙面时，不小于1.5米。l建筑物有出入口但无汽车通行时，不小于3米。l建筑物面向道路有汽车出入口，为68米。l栏杆、围墙和树木等时，不小于1米。l回车场-在尽端式道路的端部，应设置回车场以方便车辆调头。l回车场的尺寸不应小于12X12米，供大型消防车使用的不宜小于15X15米。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系l位置l方便易找，通常位于主体建筑的一侧或者后侧，以不影响整体空间环境的整体性和艺术性为原则。l与场地出入口、建筑出入口的关系。停车场设置-主要包括汽车与自行车停车场通用电气公司加拿大总部郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系l参数l一个停车位尺寸一般为6000 x3000。l方地面停车场,小汽车为25-30平米/车位。l地下停车场及地面多层停车场为3040平米/车位。l出入通道l地面停车场：大于50个，出入口不小于2个。l地下停车场：大于25个，出入口不小于2个。l地面停车出入口宽度不小于7米。郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系深圳国宾馆交通分析郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系总图要素：l指北针l比例尺l经济技术指标l场地出入口l建筑出入口l地下车库出入口l建筑层数l建筑红线l道路系统l环境系统l建筑地坪标高l道路宽度l功能区名称l图名郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系郑玉金 2011年 昆明理工大学津桥学院建筑艺术及工学系
