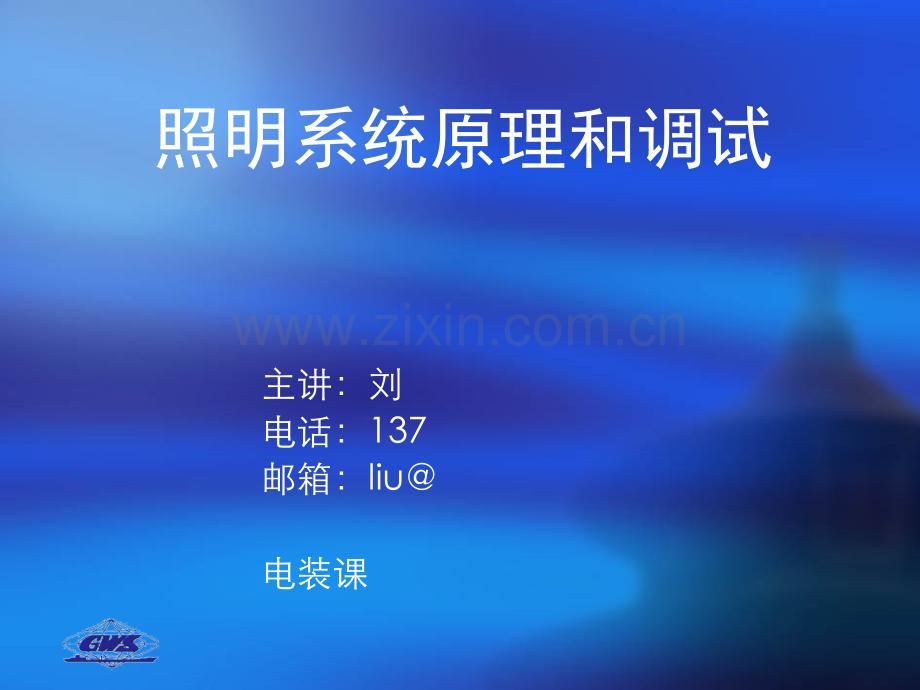

主讲刘电话137邮箱liu电装课.pptx

主讲：刘电话：137邮箱：liu电装课 照明系统原理和调试1.船舶照明光源种类和灯具形式2.照明系统及其配电方式3.船舶照明系统调试及故障检查4.航行灯信号系统原理和调试照明系统原理和调试第一节 船舶照明光源种类和灯具形式 船舶照明按光源来分，除采用白炽灯，荧光灯外，目前已开始采用碘钨灯、等压水银灯、汞氙灯、长弧氙灯、短弧氙灯、卤素灯等新型光源。下面介绍一下常用的几种类型的灯。一、白炽灯发光原理：发光原理：利用电流通过钨丝时发热到相当高的温度（2000以上）而发光的原理制成。二、日光灯原理：原理：课本175页。三、碘钨灯四、高压水银灯五、超高压汞氙灯六、荧光蓬顶灯常用于居住舱室，上建走道等处。常用于居住舱室，上建走道等处。七、荧光舱顶灯常用于机舱。常用于机舱。照明灯具的主要形式照明灯具的主要形式1.保护式适用于干燥的舱室。如船员和旅客起居室，餐厅，安装通讯与导航设备的驾驶室，海图室，无线电室及内走廊等处。2.防溅式用于水滴飞溅的地方，如船艏船艉的甲板下面，主甲板等处。3.防水式适用于不仅有水飞溅，而且有漏水和凝水的场所。如机舱，锅炉舱，货舱，冷藏室，厨房，浴室，厕所，机修间，控制室，贮藏室，露天甲板和外走道等场所。4.防爆式适用于有易燃易爆物体和气体的舱室。如蓄电池室，油漆间以及油船上的危险区域（如货油泵舱）等等。不同的场所，一定要选用与之适用 的灯具。关于照度的概念。关于照度的概念。单位面积通过的光通量。第二节 照明系统及其配电方式照明系统按照配电方式的不同，可以分为五个系统：1.正常照明系统 2.应急照明系统 3.蓄电池照明系统 4.低压行灯系统 5.航行灯，信号灯系统1.正常照明系统正常照明系统是指电源由主配电板供给的照明系统。配电方式如下图所示：照明系统图：2.应急照明系统正常照明系统是指电源由应急配电板供给的照明系统。配电方式如下图所示：正常照明系统和应急照明系统是船上必不可少的两种照明系统，在餐厅，会议室，机舱及内外走道等公共场所，照明灯点应交叉布置，以便当一路电源突然失电时，仍能保持一定的照明亮度。3.蓄电池照明系统小应急照明系统（蓄电池照明系统）是指由蓄电池供给直流电源的照明系统。电源一般采用直流24V，平时不工作，只有当主配电板和应急配电板均失电时才自动投入运行，使船舶的一些重要部位能有一定的亮度，以便人员撤离。因些小应急照明的灯具一般应布置在内外走道，梯口，逃口，救生设备存放处，机舱，舵机舱，驾驶室等重要部位。凡属小应急照明的灯具，均应以红漆涂以明显的标记。4.低压行灯系统有些船舶上设有低压行灯照明系统，其电源由主配电板供电，通过变压器将电压降至36V或24V作为低压行灯分配电板的电源，再由低压行灯分配电板分路供电给安装在船上各部位的行灯插座。低压行灯插座与插头和220V插座与插头在结构上应有明显的区别，绝对不允许混淆使用，以免造成事故。目前使用的设备中还有一种高低压插座，即输入AC220V，输出AC220V和24V两种电压。这种插座船上应用的也比较普遍。5.航行灯，信号灯系统航行灯，信号灯系统主要用于晚上与外界进行灯光航行灯，信号灯系统主要用于晚上与外界进行灯光信号联络，配电方式如下图：信号联络，配电方式如下图：第三节 船舶照明系统调试及故障检查1.绝缘第三节 船舶照明系统调试及故障检查2.断路第三节 船舶照明系统调试及故障检查3.短路第三节 船舶照明系统调试及故障检查4.接线错误第三节 船舶照明系统调试及故障检查5.灯具的故障排除第四节 航行灯信号系统原理与调试1.航行灯，信号灯的原理2.航行灯，信号灯的调试3.具体技术要求谢谢！下一节：船舶照明系统，航行信号灯系统的调试与故障检测
