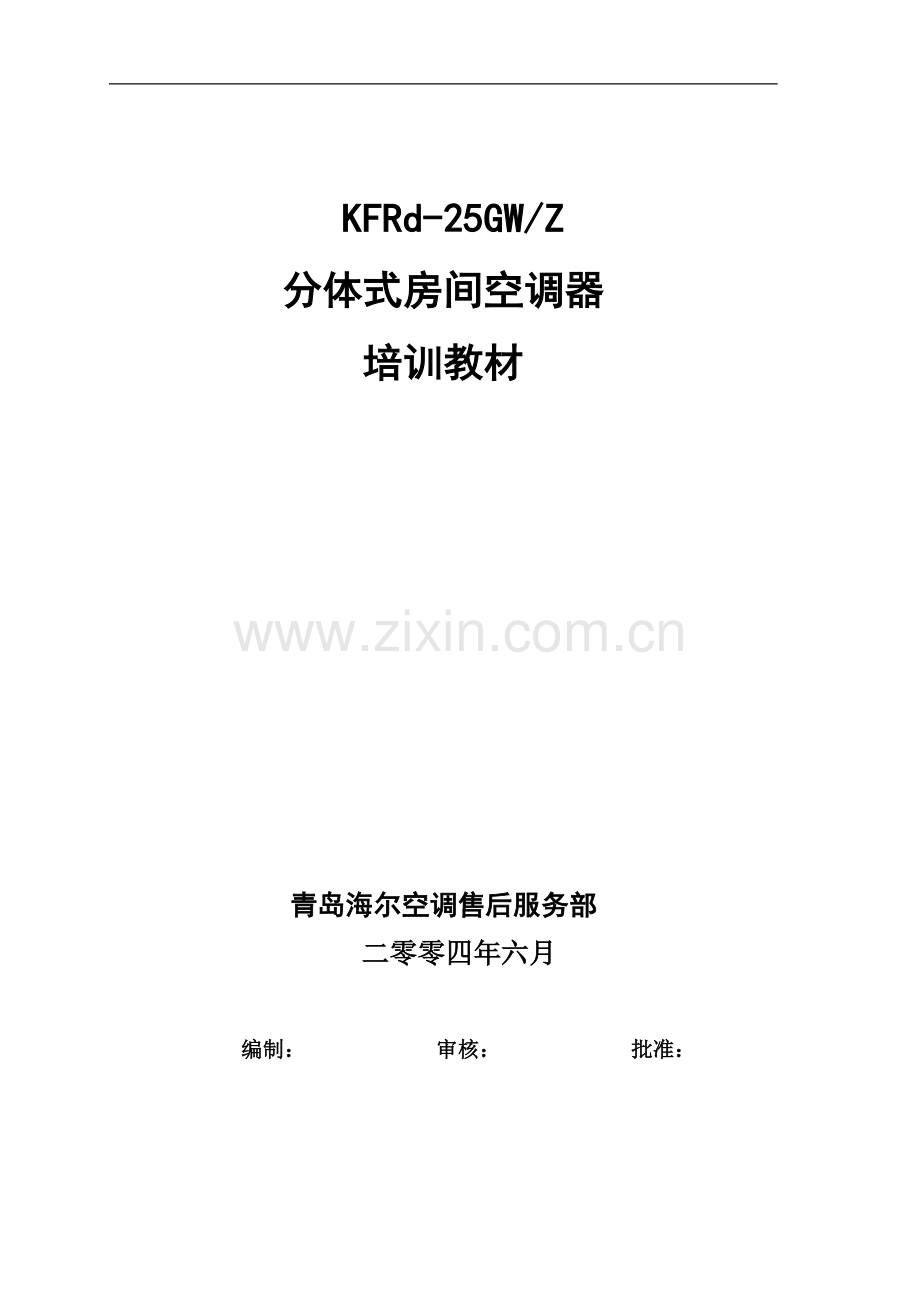

海尔kfrd-25gw-z分体式房间空调器培训教材.doc

KFRd-25GW/Z
分体式房间空调器
培训教材

青岛海尔空调售后服务部
二零零四年六月

编制： 审核： 批准：

目 录
一、型号商标-------------------------------------------------------------------3
1.1产品型号
1.2行销商标
1.3一句话卖点
二.产品外观图------------------------------------------------------------------3
三.主要特点---------------------------------------------------------------------4
3.1主要功能
3.2 技术特点
四.衍生关系及通用性---------------------------------------------------------4
五.技术参数---------------------------------------------------------------------5
六.电控功能介绍---------------------------------------------------------------7
七.线路图、电气原理图------------------------------------------------------16
7.1线路图
7.2电气原理图
八.售后服务---------------------------------------------------------------------20
8.1安装说明
8.2常见故障处理
8.3故障显示一览表
8.4易损件明细表
8.5产品爆炸图及明细

一、 型号商标
1.1产品型号：KFRd-25GW/Z
1.2行销商标 ： 小状元
1.3一句话卖点 ：
海尔空调小状元,冷静面对每一天
二.产品外观图
2.1 室内机 2.3遥控器

2.2室外机

三.主要特点:
KFRd-25GW/Z系列房间空调器，室内机为26大圆弧内机，采用易清洁进风栅，500W电加热管安装在后骨架上；室外机采用小外机；高效换热器，高效节能；易清洁外观，玲珑小巧；指示灯显示运行状态，具有停电补偿功能。
3.1主要功能
3.1.1 制冷、制热、除湿功能
3.1.2 停电补偿功能
3.1.3辅助电加热功能
3.2技术特点
3.2.1停电补偿：
用户根据需要可以用遥控器设置断电功能，使用时发生停电再来电，空调可自动开机到停电前的状态。
3.2.2实时时钟定时：
可以根据需要精确设定开关机时间。
3.2.3新型遥控器：
新型M系列遥控器，操作简单，使用方便。
3.2.4辅助电加热：
特有的辅助电加热功能，制热功率高达500W，可以彻底解决普通空调冬季制热不足的难题。
四. 衍生关系及通用性
KFRd-25GW/Z是在KFR-25GW/Z的内、外机基础上，增加电加热功能，同时更改型号和印刷品。

五.技术参数
表1：

型 号
项 目
KFRd-25GW/Z
KFRd-25GW/Z1
备注
电源
1PH，220V～，50Hz
1PH，220V～，50Hz

制冷
运行
制冷量（W）
2500W
2500W

额定输入功率/电流（W）
950W/4.4A
950W/4.4A

最大输入功率/电流（W）
1050W/5.0A
1050W/5.0A

制热
运行

制热量（W）
（2900+500）W
（2900+500）W

额定输入功率/电流（W）
（900+500）W/4.3A
（900+500）W/4.3A

最大输入功率/电流（W）
（1250+500）W/5.8A
（1250+500）W/5.8A

循环风量
m3/h
420
420

噪音
d B(A)
室内机37/35/30
室内机37/35/30

室外机 48
室外机 48

质量
室内机（kg）
7.2
7.2

室外机(kg)
31
31

除湿量(m3/h)
1.0×10-3m3/h
1.0×10-3m3/h

连机管管径(Φmm)
液 管
6.35
6.35

汽 管
9.52
9.52

配管最大长度（m）
7
7

室内外机的最大高差（m）
5
5

电源线
规格
RVV, 1.8*1.0mm2
RVV, 1.8*1.0mm2

连接方法
Y连接
Y连接
连机线参数
5*1.0mm2
5*1.0mm2

冷媒型号及净注入量(g)
R22 750
R22 750

压机型号
松下2P17S225ANA
松下2P17S225ANA

外型尺寸
室内（mm）
863*275*330
863*275*330

室外（mm）
823*363*510
823*363*510

安装支架型号
无
无

表2：

型 号
项 目
KFRd-25GW/Z2
KFRd-25GW/Z30
备注
电源
1PH，220V～，50Hz
1PH，220V～，50Hz

制冷
运行
制冷量（W）
2500W
2500W

额定输入功率/电流（W）
950W/4.4A
950W/4.4A

最大输入功率/电流（W）
1050W/5.0A
1050W/5.0A

制热
运行

制热量（W）
（2900+500）W
（2900+500）W

额定输入功率/电流（W）
（900+500）W/4.3A
（900+500）W/4.3A

最大输入功率/电流（W）
（1250+500）W/5.8A
（1250+500）W/5.8A

循环风量
m3/h
420
420

噪音
d B(A)
室内机37/35/30
室内机37/35/30

室外机 48
室外机 48

质量
室内机（kg）
7.2
7.2

室外机(kg)
31
31

除湿量(m3/h)
1.0×10-3m3/h
1.0×10-3m3/h

连机管管径(Φmm)
液 管
6.35
6.35

汽 管
9.52
9.52

配管最大长度（m）
7
7

室内外机的最大高差（m）
5
5

电源线
规格
RVV, 1.8*1.0mm2
RVV, 1.8*1.0mm2

连接方法
Y连接
Y连接
连机线参数
5*1.0mm2
5*1.0mm2

冷媒型号及净注入量(g)
R22 750
R22 750

压机型号
松下2P17S225ANA
松下2P17S225ANA

外型尺寸
室内（mm）
863*275*330
863*275*330

室外（mm）
823*363*510
823*363*510

安装支架型号
无
无

六．电控功能介绍
6.1自动运行方式：
*进入此方式后，主控MCU根据房间温度决定相应的工作模式，以维持所设定的温度（制热模式设定温度23℃，制冷26℃）。首次开机时，室内进风温度小于等于23℃时，进入制热，大于23度进入制冷。进入制热走制热程序（设定温度23℃），当达到压机停止温度时，压机停止15分钟后检测，进风温度大于等于27℃进入制冷,否则仍在制热工作态。进入制冷走制冷程序（设定温度26℃），补偿温度差自动取消，当达到压机停止温度时，压机停止15分钟后检测，进风温度小于等于23℃进入制热态，进入制热态补偿温度自动加上，否则仍在制冷工作态,由其他模式转自动模式时,若工作状态有改变（即先判断，再工作），停机3分钟, 3分钟后根据室内进风温度进入判定温度。
*此模式有定时功能，有睡眠功能，进入制冷进入制冷睡眠，进入制热则进入制热睡眠。
风叶可选择摆动或停留在某一位置上，风速可作低速、中速、高速或自动风速的选择。
6.2制冷运行方式：
*温度控制范围：16℃～30℃
*温度控制精度：±1℃
*压机起动后2分钟内不受温度传感器的控制

*控制特性：首次当Tr（进风）³（设定）℃，压机外风开，内风机以设定风速运行。

当Tr（进风）<Ts（设定），压机外风关，当Tr> Ts，压机外风开。
*风速控制：（温差1℃）
自动：当Tr>=Ts+3℃，高风；
当Ts+1℃£Tr<<Ts+3℃，中风；
当Tr<<=Ts+1℃，低风
感温器OFF ，风机低风
当风速从低向高无延迟，风速从高向低延迟3分钟后再转换。
手动：在开机状态下可根据需要设定成高、中、低风，自动风。（接到遥控信号2秒后执行）
*压机控制: 压机起动后2分钟内不受温度传感器的控制，停机后至少3分钟才能再次起动，首次上电无3分钟保护（停电超过3分钟），压机停机再启动必须停机三分钟。
*遥控器设定温度的变更，及关机不受2分钟的限制，可立即关机。
*防止电流冲击：压机开后2秒才开外风。
*风门位置控制： 可根据需要设定风门位置。.
*有温度截止保护：当内盘管温度大于72℃,持续2秒后停压机，外风机，3分钟后及盘管温度小于64℃才能开压机，室内风机按感温器OFF一样控制。
*有电流峰值截止保护： 为防止压机电流过大而烧毁，有过流检测保护，动作特性如下：压机开机60秒内不检测，当电流大于（CT1.6 V）持续3秒后进入保护，停压机，外风机，室内风机按感温器OFF一样控制,三分钟后可再开机。

*有防冰霜保护(试运转，制热时无效)：防止室内热交换器冻结（制冷、除湿时），室内盘管温度小于等于-1℃时，且压机运行5分钟以上，压机停机，当室内盘管上升至7℃以上，压机重新起动 (必须满足3分钟延迟)。
*有定时开机，关机功能，有睡眠控制功能。
6.3除湿方式：（温差1℃）
*温度控制范围：16～30℃
*温度控制精度：±1℃
*控制特性：
l T室>T设+2℃，压机，外风连续运转，室内风机按设定风速运转。
l T室在T设+2℃与T设的区域，压机外风开10分停6分，室内风机在压机关3分钟内为停，其余为微弱风。
l_ T室<T设, 压机，外风停，室内风机停机3分钟后进入微弱风。
l_ 所有的区域交替时有±1℃的回差。
*风速控制：
自动：当T室>=T设+5℃，高风；
当T设+3℃£T室<T设+5℃，中风；
当T设+2℃£T室<T设+3℃，低风

当T设£T室<T设+2℃，微弱风断续运转
T室<<T设 ，3分钟待机室内风机关
T室<> T设 ，3分钟待机外进入微弱风
手动：感温器OFF或室内风机断续运转时，室内风机不能手动操作（强制自动运转），室内风机在制冷工作中可进行手动操作，风机手动控制时，制冷范围内呈设定风量，制冷范围外，与风机自动一样。
*压机控制: 压机起动后2分钟内不受温度传感器的控制，停机后至少3分钟才能再次起动，首次上电无3分钟保护（停电超过3分钟）。压机停机再启动必须停机三分钟。
*遥控器设定温度的变更，及关机不受2分钟的限制，可立即关机。
*防止电流冲击：压机开后2秒才开外风
*风门位置控制：可根据需要设定风门位置.
*有温度截止保护：当内盘管温度大于72℃,持续2秒后停压机，外风机，3分钟后及盘管温度小于64℃才能开压机，室内风机按感温器OFF一样控制
*有电流峰值截止保护： 为防止压机电流过大而烧毁，有过流检测保护，动作特性如下：压机开机60秒内不检测，当电流大于（CT1.6V）持续3秒后进入保护，停压机，外风机，室内风机按感温器OFF一样控制，三分钟后可再开压机。
*有防冰霜保护(试运转，制热，无效)：防止室内热交换器冻结（制冷、除湿时），压机运行5分钟以上，且室内盘管温度小于等于-1℃时，压机停机，当室内盘管上升至7℃以上且压机停机时间超过3分钟，压机重新起动。

*有定时开机关机功能，有睡眠控制功能
6.4制热方式：（控制回差±1℃）
*温度控制范围：16～30℃
*温度控制精度：±1℃
*控制特性：
首次Tr£Ts时，压机、四通、外风开，室内风机按防冷风运行，压机开启后4℃补偿加上
当Tr>>=Ts+4℃，压机外风机关，室内风机按冷风防止运行。
当Tr<Ts+4℃时，压机、四通、外风开，室内风机按防冷风运行
*内风机控制：
手动控制：可根据需要设定高风、中风、低风，自动风。
自动控制：当Tr<Ts时，高风，当Ts>=Tr> Ts+2℃时，中风，
当Tr> Ts+2℃时，低风。
*风门可控制： 可根据需要设定风门位置。
*压机控制: 压机起动后8分钟内不受温度传感器的控制，停机后至少3分钟才能再次起动，首次上电无3分钟保护。压机停机再启动必须停机三分钟。
*遥控器设定温度的变更达到设定温度小于进风温度及关机不受8分钟的限制， 可立即关机。
*防止电流冲击：压机开后2秒才开外风

*有定时开机关机功能，有睡眠控制功能
*四通阀控制：首次开机四通阀先压机10秒起，压机关机四通阀延迟2分关，如从制热转到制冷，则2分后关四通，3分钟时再开压机。
*防冷风运转：
（1）压机运转或除霜结束后压机运转，室内热交温度23℃以下时，室内风机关；室内热交温度23℃以上时，微弱速运转，
（2）如4分钟内盘管温度无法大于38℃，风机按设定风速运转
（3） 如 4分钟后盘管温度大于38℃，风机按设定风速运转
（4）如盘管温度由38℃降落到小于38℃，则风机按设定风速运转
（5）感温器OFF
l_ 压机开到关，盘管温度大于23℃则风机进入微弱风，如盘管温度小于20℃，内风机停。
（6）控关机，内风机停止.
*高温保护及高温截止保护：
l 高温保护：当内盘管温度大于65℃外风停止，当盘管温度降至60℃，外风机重新启动，风速转换频率大于45秒
* 高温截止保护：当盘管温度大于72℃，2秒后压机，外风停止，内风机按感温器OFF运转，压机待机3分钟及盘管温度小于64℃后可开机。
*电流保护及电流截止保护：（压机开机60秒内不测）
l 电流保护：检测电流连续大于（CT0.6V）10秒停外风，小于（CT0.53V）恢复外风，风速转换频率大于45秒

l 电流峰峰值截止保护：检测电流大于（CT1.6V）3秒后进入过流保护，停压机，外风机，三分钟后可再启动，内风机按感温器OFF运转
*过冷保护：
压机启动1分30秒后内盘管温度如果小于-4℃，压机停、外风停，内风机按温度到工作，压机3分钟后才可再启动。
*除霜：
1． 除霜的进入条件：
除霜的进入条件有两种,分智能化霜和传感器化霜,通过选择判断不带室外传感器的机型按智能化霜,带传感器的按传感器温度化霜.
智能化霜:
A．内机进入过载保护且外风机停，当外风机再次开启连续运转的时间超过10分钟，且压机累计运 转超过45分钟，压机连续开机20分钟以上、室内盘管温度低于42℃
B．压机连续运行20分钟，室内盘管温度每6分钟下降1℃且连续出现三次，内盘管温度小于42℃，压机再开机5分钟后。
C．压机累计运转时间超过3小时，且压机连续运行20分钟以上。室内盘管温度低于42℃后进入除霜。
D．室内盘管温度与室温的差值小于18℃后连续5分钟，且压机累计运转时间超过45分钟，且连续运转时间超过20分钟。

满足上述条件之一后，即进入智能除霜。
传感器化霜: 制热运转过程中,压缩机连续运行45分钟以上，检测到除霜温度低于-5℃，室内盘管低于42℃，进入除霜程序，进入除霜后检测到除霜温度高于12℃或除霜时间大于12分钟则退出除霜。
2 ．除霜的退出条件：
a. 无室外温度传感器:除霜时间大于12分钟（压机开），或者CT电流值 大于（CT0.6）
b. 有室外温度传感器:室外盘管温度大于12℃或除霜时间大于12分钟（压机开），或者CT电流值大于（CT0.6V）。
l 除霜期间，电流峰值截止退出除霜，但压机启动后60秒内保护不起作用。
l 除霜期间，温度传感器异常不检测
l 退出除霜后风机进入防冷风开机
3：除霜波形图

*制热自动温度补偿

1．条件：压机停机时间小于5分钟
2．运行规则：1）T设=T遥控+5℃+ （T遥控-T测[开压机瞬间] ）
2）T遥控-T测[开压机瞬间] £2℃
注：以上两条首次开机无效
3）按遥控器温度 - 键，恢复T设=T遥控+5℃执行
按遥控器温度 + 键，按自动补偿设定值执行
4）若 T遥控-T测[开压机前] £0℃，按T设=T遥控+5执行
3.若风门处于健康上吹时,制热设定温度在原基础上加2℃.
6.5定时功能：
可根据需要设置24小时定时开、关机，最小的时间单位为1分钟，设置后内机上的定时灯亮，定时完成后定时灯灭，有以下几种定时方式。
l 定时开机：电源LED灭，压机LED灭，定时LED亮，呈停止状态。定时完了，开始运转，定时灯灭。运转开始是由最后一次接受定时信号开始，不能进行睡眠设定。
l 定时关机：开机，定时灯亮，定时到，定时灯灭，进入关机，睡眠可设定，定时关机与睡眠同时设定时谁时间短谁优先，执行关机则消除定时及睡眠。
l 定时开机，定时关机同时设定：当两个定时设定全部完毕，定时灯灭。

6.6睡眠功能（夜间节能功能）：
根据选择,有睡眠灯的睡眠灯亮,无睡眠灯的定时灯亮
l 在制冷/除湿运转时，运行1小时后设定温度上升1℃，再过1小时后设定温度再上升1℃，再运行6小时后关闭。
在制热运转时，1小时后设定温度下降2℃，再1小时后设定温度再下降2℃，再3小时设定温度上升1℃，再运行3小时后关闭。
6.7 停电补偿：用户根据需要可以用遥控器设置断电功能，使用时发生停电
再来电，空调可自动开机到停电前的状态。
6.8 电加热功能：
室内机工作在制热、自动（制热）时，具有电加热控制功能，其余工作模式（制冷、自动制冷、除湿、通风）无电加热功能。具有电加热功能时，其控制方式如下：
1） 电加热允许进入条件：
A.室内机工作在制热模式
B.接收到电加热遥控开信号
C.压机、室内风机已开
D.室内进风温度<26℃
E.遥控设定温度-室内进风温度>2℃
F.压机开后5秒电加热允许开启
满足以上所有条件，电加热才能工作。
2） 电加热退出的条件：
A.室内机切换至其他模式（制冷、通风）
B.接收到电加热遥控关闭信号
C.压机、室内风机未运行
D.室内进风温度>28℃
E.遥控设定温度-室内进风温度<1℃
F.当室内风机关或进入除霜时，电加热关闭后室内风机延迟50秒后关闭

G.室内盘管温度>56℃时电加热退出，当室内盘管温度<52℃时电加热允许再次进入
H.当电加热开时，接收到关机信号时，电加热关闭，室内风机、摆风风门延时50秒后再关闭；当电加热关时，接收到关机信号时，室内风机、摆风风门立即关闭
满足以上任一条件，电加热停止工作
七．线路图与电气原理图
7.1 线路图

7.1.1 室内机线路图

7.1.2外机线路图

7.2电气原理图：

八、售后服务
8.1安装与说明同母本KFR-25GW/Z
KFRd-25GW/Z压缩机型号:松下2P17S225ANA
8.2常见的故障处理
系统故障同KFR-25GW/Z.
8.3故障显示一览表故障显示
◆进风温度短路或开路，开机时运转灯灭，定时灯灭，电源灯1HZ闪烁
◆盘管温度短路或开路，开机时运转灯亮，定时灯亮，电源灯1HZ闪烁
◆室内风机报警：
室内风机加压后10秒仍检测不出风机脉冲，关闭向室内风机的输出电压，待机30秒后，再向风机加电压，10秒内仍无风机脉冲，发出报警信号，电源灯，运行灯以1Hz/s闪2下，然后电源灯，定时灯，运行灯3灯全闪1秒，依次循环
8.4易损件明细表(售后备件BOM)
参见室内外机爆炸图及明细
8.5爆炸图及明细
8.5.1室内机爆炸图及明细：
8.5.1.1室内机爆炸图：KFRd-25GW/Z

备注：1）⑩进风栅已更改为易清洁新外观进风栅
2）电加热管安装在内机后骨架上
8.5.1.2室内机爆炸图明细：

爆炸图序号
中文名称
KFRd-25GW/Z
KFRd-25GW/Z1
KFRd-25GW/Z30
1
电气箱体总成
001A1231076
001A1231076
001A1231076
2
电脑板（主控板）
0010402944
0010402944
0010402944
3
接收板
0010402241
0010402241
0010402241
4
电机盖
001A1431366
001A1431366
001A1431366
5
传感器
001A3900059
001A3900059
001A3900059
6
变压器
0010400100
0010400100
0010400100
7
端子排
001A4000091
001A4000091
001A4000091
8
电源线
0010403018
0010403018
0010403018
9
罩壳组
001A0100944
001A0100944
001A0100944
10
进风栅
001A0100945
001A0100945
001A0100945
11
骨架组
001A0100199
001A0100199
001A0100199
12
接线盒盖
001A1431371
001A1431371
001A1431371
13
室内电机
001A3000051
001A3000051
001A3000051
14
贯流风扇
0010202415
0010202415
0010202415
15
含油轴承
001A03000051
001A03000051
001A03000051
16
接水盘组
001A0900107
001A0900107
001A0900107
17
步进电机
001A3000072
001A3000072
001A3000072
18
导风板
001A1232077
001A1232077
001A1232077
19
排水管
001A1434039
001A1434039
001A1434039
20
蒸发器
001A0400220
001A0400220
001A0400220
21
滤尘网
001A2400058
001A2400058
001A2400058
22
挂墙板
0010101275
0010101275
0010101275
23
管压盖
001A1431368
001A1431368
001A1431368
24
管夹
001A1431038
001A1431038
001A1431038
25
螺钉组
0010600251
0010600251
0010600251
26
遥控器
0010402942
0010402942
0010402942
27
电池
―――
―――
―――
28
电加热管
0010401529
0010401529
0010401529

8.5.2
8.5.2.1 KFRd-25GW/Z室外机爆炸图

备注:单冷机13中无四通阀,无18(隔音垫)

8.5.2.2 KFRd-25GW/Z室外机明细

装配序号
物料名称
KFRd-25GW/Z
KFRd-25GW/Z1
KFRd-25GW/Z 30
1
出风栅
0010100777
0010100777
0010100777
2
前罩壳
0010100775
0010100775
0010100775
3
轴流风扇
0010202974
0010202974
0010202974
4
室外电机
0010402289
0010402289
0010402289
5
电机支架
0010100780
0010100780
0010100780
6
左管板
0010100781
0010100781
0010100781
7
冷凝器总成
0010702754
0010702754
0010702754
8
顶盖
0010100774
0010100774
0010100774
9
右侧板
0010100776
0010100776
0010100776
10
电器箱体
0010100779
0010100779
0010100779
11
管路总成
0010703494
0010703494
0010703494
12
右管板
0010100781
0010100781
0010100781
13
过冷管组
0010703497
0010703497
0010703497
14
风机电容
001A3600007A
001A3600007A
001A3600007A
15
运转电容
001A3600032
001A3600032
001A3600032
16
端子排
0010402287
0010402287
0010402287
17
压缩机
0010701432
0010701432
0010701432
18
隔音垫
0010202749
0010202749
0010202749
19
线束组
0010402288
0010402288
0010402288
20
支脚
0010101037
0010101037
0010101037
21
底盘
0010100778
0010100778
0010100778
22
隔板
0010100782
0010100782
0010100782
