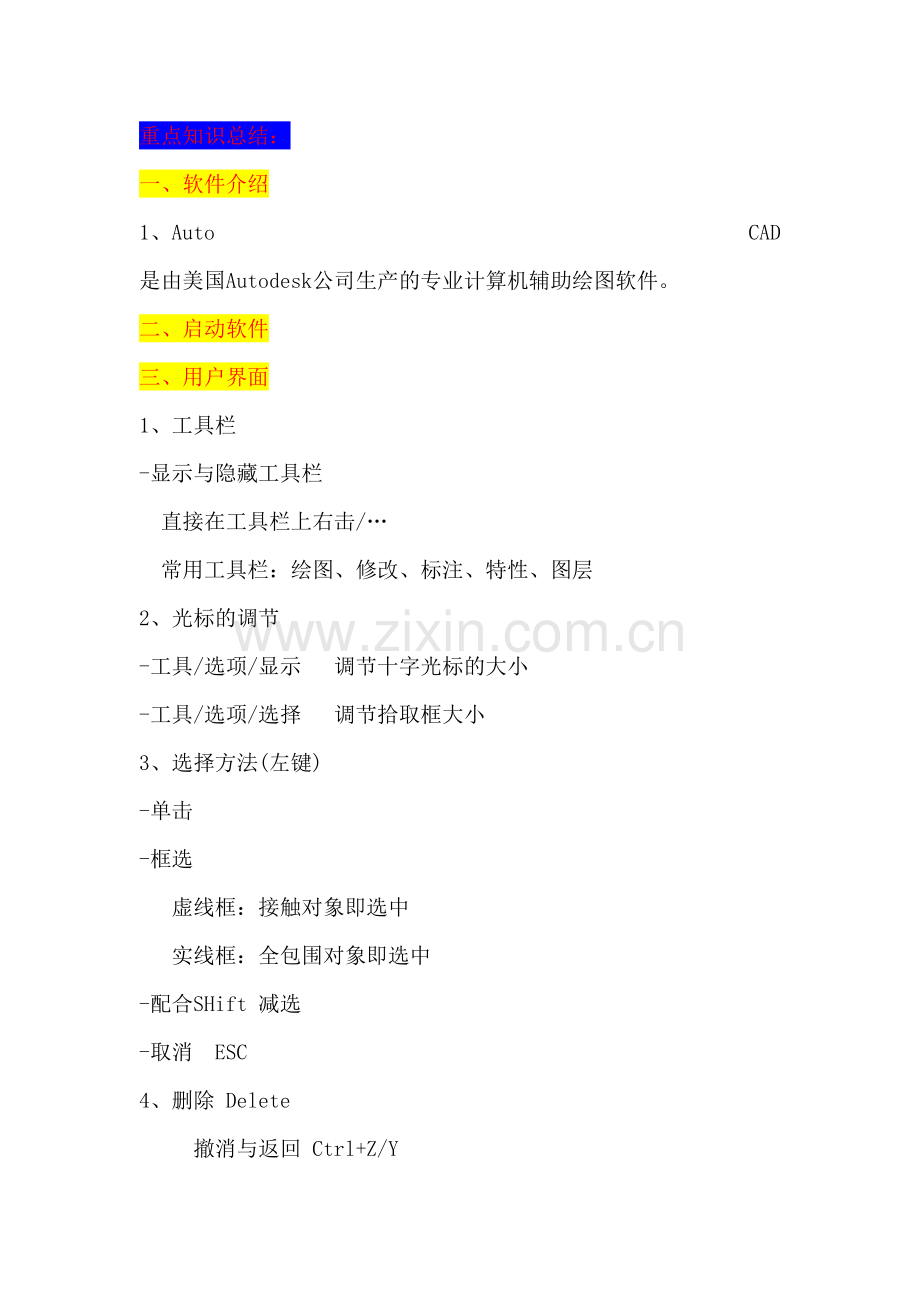

重点知识总结：
一、软件介绍
1、Auto CAD 是由美国Autodesk公司生产的专业计算机辅助绘图软件。
二、启动软件
三、用户界面
1、工具栏
-显示与隐藏工具栏
直接在工具栏上右击/…
常用工具栏：绘图、修改、标注、特性、图层
2、光标的调节
-工具/选项/显示 调节十字光标的大小
-工具/选项/选择 调节拾取框大小
3、选择方法(左键)
-单击
-框选
虚线框：接触对象即选中
实线框：全包围对象即选中
-配合SHift 减选
-取消 ESC
4、删除 Delete
撤消与返回 Ctrl+Z/Y

5、鼠标中键
-双击：满屏，显示所有内容
-滚动：缩放视图
-按住拖动：移动对象
6、命令栏*
-显示命令，指引我们进行操作
注：要学会看命令栏
7、辅助工具
-正交 F8
水平和垂直的绘制
-对象捕获 F3
右击/设立
-对象追踪
8、拟定键
-空格、回车、右键

重点知识总结：
一、直线 L
1、选中工具，指定下起点，拖出方向，输入长度，拟定
2、相对坐标的输入
用直线指定第一个点后，输入坐标值 (x,y)
3、角度的判断*****
在起点右侧的水平线上，逆时针旋转为正角度，顺时针为负角度
4、有角度的直线输入方法
指定起点后，拖出方向-输入长度Shift+<角度
5、反复上次结束的命令
再结束命令后，再次点击拟定键
二、构造线 XL
1、注：命令栏中出现“或”，或之前为当前命令，可直接操作
或之后的命令为扩展命令，通过快捷字母切换
2、水平和垂直
3、角度
直接输入角度值(和直线相同)
*R 参照 重新参照其它直线
4、二等分
作已知角度的角平分线
5、偏移
直接输入偏移距离，选择偏移方向
选择“通过”直接将直接复制到想要的点上即可
三、修剪 TR
1、选择工具—右击拟定—点击或框选要修剪的对象
2、注：当对象只有最后一条线段时，无法修剪，直接用Delete删除

重点知识总结：
一、圆 C
1、圆心+半径或直径
2、三点 任意三点绘制圆
3、两点 两点间距离为直径
4、相切相切半径
注：切点的位置选择要选择在大约位置上
5、点绘图菜单/圆/相切相切相切
二、圆弧 A
1、工具栏中一般用三点绘制
2、绘图菜单/圆弧/…
圆弧是逆时针旋转出来**
起点端点半径
选择起点和端点后，一定要拖出圆弧后，输入半径值
当圆弧大于半圆时，半径值要输入负值*
3、多段线 PL
（1）绘制出来的是一个整体
（2）圆弧
选择圆弧后，直接再选择方向命令，再进行操作
90 向上 180向左 270向下 360向右
（3）宽度
起点和端点的宽度
设立好起点和端点后，再输入数值进行绘制

重点知识总结：
一、正多边形 Pol
1、指定边的数目
2、中心点
-内接于圆，中心点到角点的距离为半径值
-外切于圆，中心点到边中点的距离为半径值
3、边
通过边的长度来拟定多边形
二、矩形 REC
1、指定第一个点后，拖出大小，输入XY坐标
注：XY轴的正负方向
2、倒角与圆角
设立好后，进行绘制
注：圆角与倒角设立好后为默认值，再次绘制要清零
三、样条曲线
1、绘制无规则的线条
2、拟定期点击三次拟定键
四、椭圆 El
1、长轴+半轴
2、长轴+旋转
3、中心点+半轴+半轴
五、椭圆弧
1、绘制出椭圆后，直接截取其中一段
注：方向是逆时针转出来的

重点知识总结：
一、图案填充和渐变色 Bh
1、图案填充
-选择图案 ：注图案比例设立
-边界：选择点（封闭对象），选择对象
-点击预览
ESC返回对话框进行调节和角度
2、渐变色
-一般用白色填充
-其它颜色，调节中间的滑块，让颜色单一
二、创建块 B
1、名称
基点（插入点）
选择对象
2、创建有文字的对象
绘图菜单下面选择“块 /定义属性” 在标记里入文字
放到要旋转的块上（通过缩放工具进行调节）
注：选中块一起重新创建为块
三、插入块 I
1、点击拟定后直接指定插入点即可
2、缩放比例（勾选统一比例）
3、角度
注：写块 wblock 所有文献中通用
调入外部模块
直接选中内容后 Ctrl+C，然后到图纸中Ctrl+V，指定一插入点即可
四、点 po
1、工具栏中点直接单击即可
2、绘图菜单去选择点：定数，定距离
3、点样式的设立：格式菜单下面有点样式
4、对象捕获中打开“节点”
5、注：可以使用块来代替点样式
注：块是无法修改的，用分解工具分解后即可

重点知识总结：
一、多线 ML
1、多线的绘制方法同直线
2、线条宽度设立：图元中的单位X比例大小
3、对正：标注在外部使用上对正
标注在内部使用下对正
二、面域 REG
1、面域：形成封闭的二维区域
2、观测方法
视图菜单/视觉样式/概念
3、运算
修改菜单/实体编辑/……
交集和并集：同时选择中
差集：例如:大圆减小圆 先选择大圆拟定，再选择小圆拟定

重点知识总结：
一、删除
1、选中对象删除 Delete
二、复制与移动工具
1、复制 CO
2、移动 M
三、镜像 mi
1、绘制对称的对象
多配合正交进行选择
2、在有文字时要注意
输入mirrtext修改新值
1为文字镜像
0为文字直接复制
四、偏移 o
1、通过距离，通过点偏移
偏移原对象或其它封面对象
注：不能为面域

重点知识总结：
一、陈列 ar
1、矩形陈列
行偏移，行偏移 注：可以通过原图来拾取
注：正负值的判断
2、环形陈列
中心点 旋转陈列的基点
角度 所有对象的总角度（注：角度的正负值）
二、旋转 RO
三、缩放 sc
1、按照比例缩放
2、参照
通过对象中的一个长度进行缩放(一定要注意基点)
参照长度通过拾取点来完毕
四、拉伸 S
注：选择时要反框
不要全选对象
五、延伸 ex
1、直接点击拟定键进行延伸
2、延伸要延伸到此外一个对象上
3、按住Shift是修剪和延伸的切换
六、打断于点
1、将对象上按照一个点切成两个对象
七、打断
1、将对象上两点之间的部分删除
整体对象是逆时针打断
八、合并
1、将打断的对象合并起来
九、倒角 cha
1、在没有设立大小的时候可以将两条线连接到一起
2、设立倒角的距离 ，第一和第二，鼠标选择的先后
3、多个
进行多次倒角
十、倒角 F
十一、分解 X

重点知识总结：
一、表格
1、工具去创建
2、调节表格节点
拖动篮色节点
3、文字的输入
双击即可输入文字，点击拟定，拟定输入 Ctrl+Enter
通过TAB或方向键进行切换单元格去输入内容
4、调节大小或修改样式
格式菜单栏/表格样式
注：单元格内换行 Alt+回车
二、文字
1、拖出文本框进行输入
双击文字修改
2、文字编辑
格式菜单/文字样式
3、符号的输入
选择“@”进行选择符号
直径%%C 度数%%D 正负 %%P
4、堆叠
将文字所有输入好，在要堆叠的地方加 SHift+6 ,选中堆叠文字点击堆叠即可
三、标注
1、标注样式
-直线
-符号和箭头
机械图：实心闭合
户型图：建筑标记
箭头大小
-文字
设立文字的高度
-主单位
精度：设立小数点后几位
比列因子
2、标注工具
注：打开对象捕获里的“节点”
-基线和继续
前提都要以线性标注为基准
-快速引线
指定引线的两条线后，配合多行文字进行输入文本说明
3、标注的编辑
-ddedit 直接去编辑要编辑的标注
-编辑标注文字 移动文字的位置
-更新标注 切换其它标注样式

重点知识总结：
一、图层
1、什么图层
-分类去管理我们的图形
2、新建图层
点击新建工具，设立图层的名称，线型，粗线
注：设立好的线型看上去没有效果
双击图形，设立线型比例
通过“修改菜单/特性匹配”进行复制特性
注：粗线一定要打开最下面的线宽
3、图层按钮
-开关：设立图层内容的显示与隐藏
-冻结：有隐藏功能并图层无法使用
二、保存 DWT
1、新建文献后，设立图层，样式
选择保存（格式里选择DWT图形样版格式）
下次绘图，可以直接选择进行操作
三、打印 Ctrl+P
1、打印窗口中设立
-选择打印机**
-设立纸张大小
-设立纸张方向 （右下角的小箭头点开设立）
-设立居中打印
-设立打印区域 （选择窗口，并框选打印的窗口）
注：保存为其它格式 jpg pdf
选择打印机时，选择代有jpg或pdf的打印机即可
设立一个自己的样版文献 DWT
