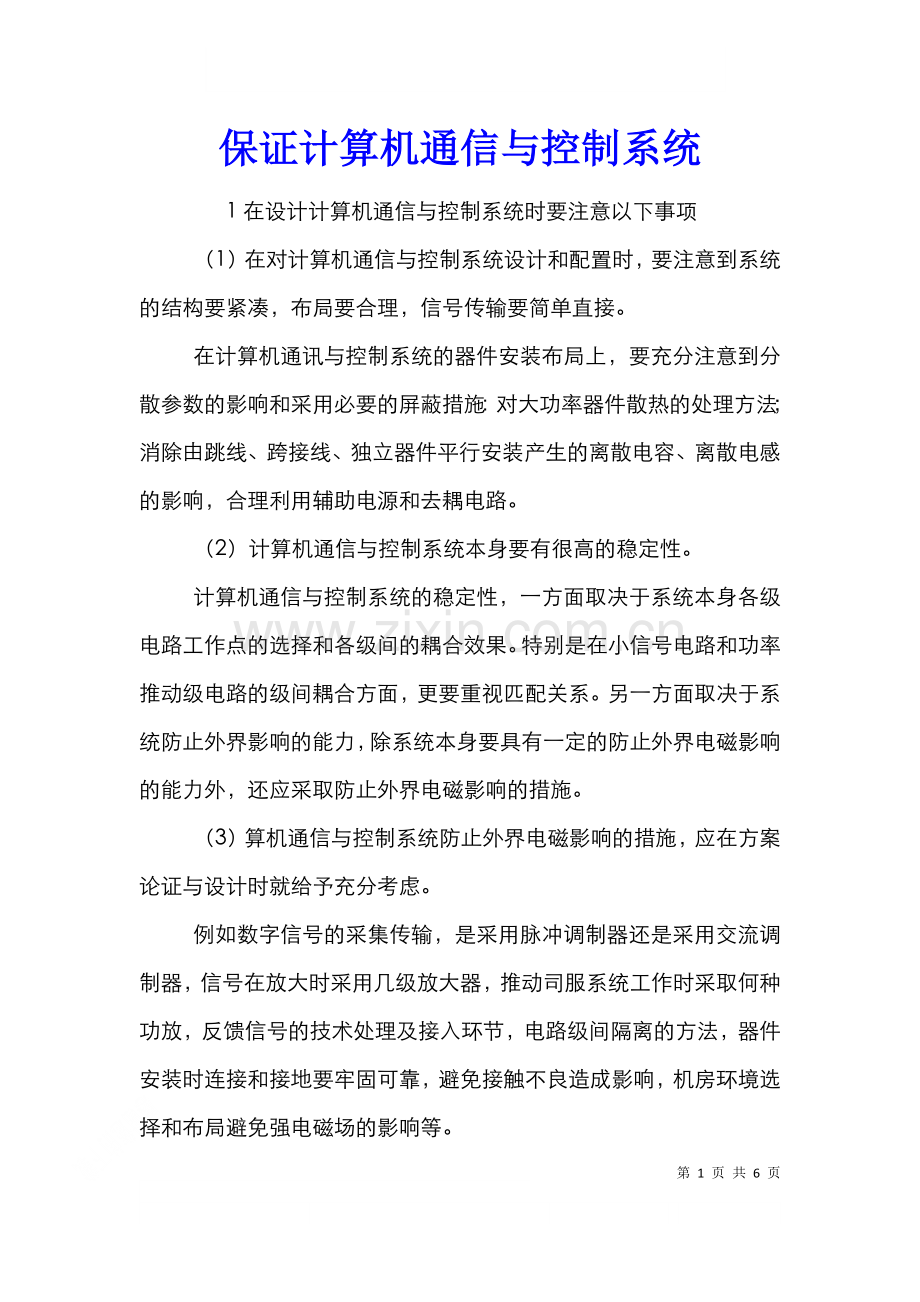

保证计算机通信与控制系统
1在设计计算机通信与控制系统时要注意以下事项
（1）在对计算机通信与控制系统设计和配置时，要注意到系统的结构要紧凑，布局要合理，信号传输要简单直接。
在计算机通讯与控制系统的器件安装布局上，要充分注意到分散参数的影响和采用必要的屏蔽措施：对大功率器件散热的处理方法；消除由跳线、跨接线、独立器件平行安装产生的离散电容、离散电感的影响，合理利用辅助电源和去耦电路。
（2）计算机通信与控制系统本身要有很高的稳定性。
计算机通信与控制系统的稳定性，一方面取决于系统本身各级电路工作点的选择和各级间的耦合效果。特别是在小信号电路和功率推动级电路的级间耦合方面，更要重视匹配关系。另一方面取决于系统防止外界影响的能力，除系统本身要具有一定的防止外界电磁影响的能力外，还应采取防止外界电磁影响的措施。
（3）算机通信与控制系统防止外界电磁影响的措施，应在方案论证与设计时就给予充分考虑。
例如数字信号的采集传输，是采用脉冲调制器还是采用交流调制器，信号在放大时采用几级放大器，推动司服系统工作时采取何种功放，反馈信号的技术处理及接入环节，电路级间隔离的方法，器件安装时连接和接地要牢固可靠，避免接触不良造成影响，机房环境选择和布局避免强电磁场的影响等。
2排除电源电压波动给计算机通信与控制系统带来的影响
计算机通信与控制系统的核心就是计算机，计算机往往与强电系统共用一个电源。在强电系统中，大型设备的起、停等都将引起电源负载的急剧变化，也都将会对计算机通信与控制系统产生很大的影响；电源线或其它电子器件引线过长，在输变电过程中将会产生感应电动势。防止电源对计算机通信与控制系统的影响应采取如下措施：
（1）提高对计算机通信与控制系统供电电源的质量。
供电电源的功率因数低，对计算机通信与控制系统将产生很大的影响，为保证计算机通信与控制系统稳定可靠的工作，供电系统的功率因数不能低于0.9。
（2）采用独立的电源给计算机通信与控制系统供电。
应对计算机通信与控制系统的主要设备配备独立的供电电源。要求独立供电电源电压要稳定，无大的波动；系统负载不能过大，感性负载和容性负载要尽可能的少。
（3）对用电环境恶劣场所采取稳压方法。
对计算机等重要设备采用UPS电源。在稳压过程中要采用在线式调压器，不要使用变压器方式用继电器接头来控制的稳压器。
3防止由于外界因素对供电电源产生的传导影响
由于外界因素对电源产生的传导影响要采取以下措施。
3.1采用磁环方法
(1)用磁环防止传导电流的原理。
磁环是抑制电磁感应电流的元件，其抑制电磁感应电流的原理是：当电源线穿过磁环时，磁环可等效为一个串接在电回路中的可变电阻，其阻抗是角频率的函数。
即：Z二f／(ω)
从上式可以看出：随着角频率的增加其阻抗值再增大。
假设Zs是电源阻抗，ZL是负载阻抗，ZC是磁环的阻抗，其抑制效果为：
DB=20Lg[(Zs+ZL+ZC／(ZS+ZL)]
从上述公式中可以看出，磁环抑制高频感生电流作用取决于两个因素：一是磁环的阻抗；另一个是电源阻抗和负载的大小。
(2)用磁环抑制传导电流的原则。
磁环的选用必须遵循两个原则：一是选用阻抗值较大的磁环：另一个是设法降低电源阻抗和负载阻抗的阻值。
3.2采用金属外壳电源滤波器消除高频感生电流，特别是在高频段具有良好的滤波作用
电源滤波器的选取原则
对于民用产品，应在100KHZ一30MHZ这一频率范围内考虑滤波器的滤波性能。军用电源滤波器的选取依据GJBl51／152CE03，在GJBl51／152CE03中规定了传导高频电流的频率范围为15KHZ-50MHZ。
4抑制直流电源电磁辐射的方法
4.1利用跟随电压抑制器件抑制脉冲电压
跟随电压抑制器中的介质能够吸收高达数千伏安的脉冲功率，它的主要作用是，在反向应用条件下，当承受一个高能量的大脉冲时，其阻抗立即降至很低，允许大电流通过，同时把电压箝位在预定的电压值上。利用跟随电压抑制器的这一特性，脉冲电压被吸收，使计算机通信与控制系统也减少了脉冲电压带来的负面影响。
4.2使用无感电容器抑制高频感生电流
俗称“隔直通交”是电容器的基本特性，通常在每一个集成电路芯片的电源和地之间连接一个无感电容，将感生电流短路到地，用来消除感生电流带来的影响，使各集成电路芯片之间互不影响。
4.3利用陶瓷滤波器抑制由电磁辐射带来的影响
陶瓷滤波器是由陶瓷电容器和磁珠组成的T型滤波器，在一些比较重要集成电路的电源和地之间连接一个陶瓷滤波器，会很好起到抑制电磁辐射的作用。
5防止信号在传输线上受到电磁幅射的方法
(1)在计算机通信与控制系统中使用磁珠抑制电磁射。
磁珠主要适用于电源阻抗和负载阻抗都比较小的系统，主要用于抑制1MHZ以上的感生电流所产生的电磁幅射。选择磁珠也应注意信号的频率，也就是所选的磁珠不能影响信号的传输，磁珠的大小应与电流相适宜，以避免磁珠饱和。
(2)在计算机通信与控制系统中使用双芯互绞屏蔽电缆做为信号传输线，屏蔽外界的电磁辐射。
(3)在计算机通信与控制系统中采用光电隔离技术，减少前后级之间的互相影响。
(4)在计算机通信与控制系统中要使信号线远离动力线；电源线与信号线分开走线。输入信号与输出信号线分开走线；模拟信号线与数字信号线分开走线。
6防止司服系统中执行机构动作回馈的方法
6.1RC组成熄烬电路的方法
用电容器和电阻器串联起来接入继电器的接点上，电容器C把触点断开的电弧电压到达最大值的时间推迟到触点完全断开，用来抑制触点间放电。电阻R用来抑制触点闭合时的短路电流。
对于直流继电器，可选取：
R=Vdc／IL
C=IL*K
式中，Vdc：直流继电器工作电压。
I：感性负载工作电流。
K二0.5-lЧF／A
对于交流继电器，可选取：
R>0．5*UrmS
C二0.002-0.005(Pc／10)ЧF
式中，Urms：为交流继电器额定电压有效值。
Pc：为交流继电器线圈负载功率。
6.2利用二极管的单向导电特性
二极管加电阻与负载并接起来，当切断电源的瞬间，由于反电动势产生的电流，流过与负载并联的二极管，并在负载电阻上消耗掉感应负载所产生的能量，这种结构的电路一般要求二极管的反向电压为电源电压的10倍以上。
