前洲惠丰小区二期安置房土方开挖方案

14
2020年4月19日
文档仅供参考，不当之处，请联系改正。

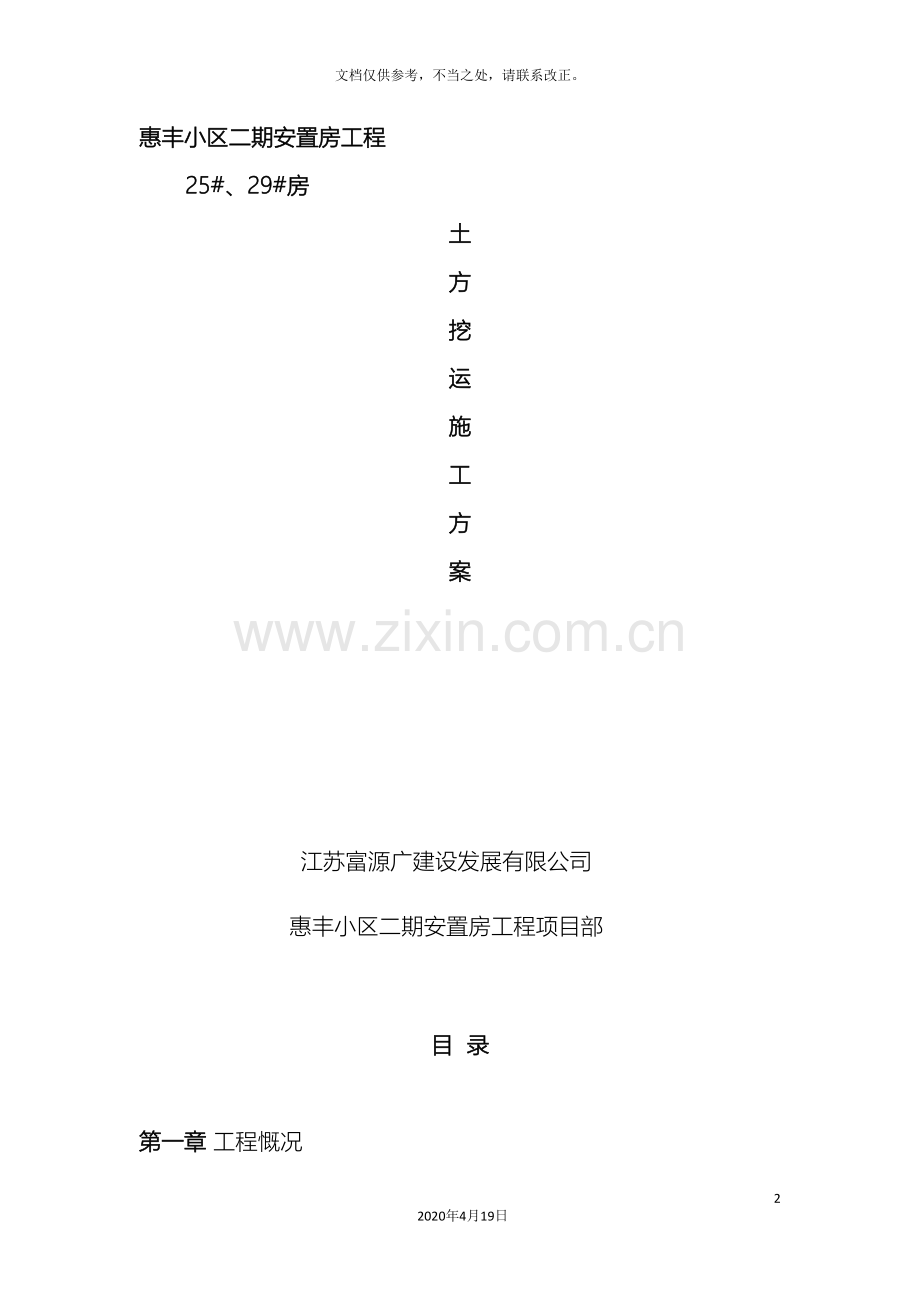

惠丰小区二期安置房工程
25#、29#房
土
方
挖
运
施
工
方
案

江苏富源广建设发展有限公司
惠丰小区二期安置房工程项目部

目 录

第一章 工程慨况
第二章 土方工程的指导思想
第三章 施工方案
第四章 总体施工流程
第五章 施工部署
第六章 质量保证措施
第七章 安全生产与环保施工

第一章工程概况
一、场地概况
1、本工程位于无锡市惠山区前洲镇锡玉路东侧、拟建惠丰小区二期安置房B区西侧、兴业路北侧、平湖路南侧周村，交通便利，地理位置优越。总建筑面积为29479.32平方米，地下1层，地上30层，为框架－剪力墙结构，抗震设防烈度为6度，属丙类建筑。设计基本地震加速度值为0.05g；剪力墙抗震等级为四级屋面防水等级为Ⅱ级，合理安全使用年限为50年，地下室耐火等级为一级，防水等级为Ⅱ级。桩基础，
2、工程±0.000相当于黄海高程3.85m，取东侧自然地面相对标高-2.00 m,其余均为-1.00 m。
3、场地周围环境：对现场进行多次踏勘和实地测量，并对照工程基坑支护总平面图，对现场场容场貌、周边情况、附近陆地与水运交通状况，场区内原有建筑物情况和拆迁现状有了比较清楚的了解。
自然地面相当于黄海高程2.85m，相对标高为-1.00m。在土方实际开挖前与业主、监理、施工单位三方复测并记录（基坑开挖前进行场地平整）。本工程位无锡市惠山区前洲镇锡玉路东侧、拟建惠丰小区二期安置房B区西侧、兴业路北侧、平湖路南侧周村,管线情况：当前场地周围未发现有重要管线埋设。
二、土方开挖基本情况：
1、开挖部署：由于两幢房子独立，地下室不相连，因此建筑物分成二块独立施工，25#、29#房安排两台挖机同时开挖。
2、开挖顺序：共分三步进行开挖，开挖第一步土方至第一个台阶-3m （应优先开挖基坑周边6m宽的工作面，作土钉墙施工），第二步挖至基坑底标高-5.3，留出10cm由人工清至槽底；第三步由人工开挖基础承台。在土方挖运施工过程中应注意基坑支护体系的安全，按设计方案有步骤地进行开挖，严禁超挖。开挖重点：由于25#、29#房西侧有商业店面房，基础为独立基础，承台标高与主楼相互交错，因此在开挖过程中密切观察土方开挖标高，严格控制。而且做好基础尺寸的控制。
3、土方坡道：在场地内设置由东向西，逐段开挖逐段放坡。
4、坡道最后可在背面进行收尾，用两台挖土机进行接力，收最后余土。

第二章土方工程的指导思想

一、要紧密结合工程的特点和要求，充分考虑现场条件、运输条件、分阶段施工步骤和工程总体部署等各种因素，安排好各工序的穿插施工，有效投入与合理安排足够的土方工程的机械设备，合理安排土方开挖的先后顺序、分阶段的开挖部位和深度、以及运输坡道的合理布置，以满足工期要求。
二、土方工程要为护坡及后续结构施工及时创造工作面。
三、土方工程必须完全符合无锡市环境保护要求，科学组织以减少交通拥堵和噪
音对市民生活的影响等。

第三章 施工方案
一、开挖要求：
1.土钉施工基本流程为：分层开挖—修坡—初喷30厚细石混凝土面层—设置土钉—灌浆—绑扎钢筋网—安设连接件（由内往外依次为加强筋、井子架）—复喷。
2.开挖要求：基坑开挖钱应根据地下结构基础范围、预留施工工作面，土钉墙设计放坡综合确定基坑开挖线，不得随意收小，基坑分层开挖长度不得多于20m，每层挖土不得超过锚钉下300，层最大不超过设计要求，分段开挖时，可靠近坑边位置先开挖宽出不小于4 m的土钉施工作业面议便于支护施工于土方开挖进度相协调，严禁超挖。
3.土墙结构要求：当天开挖当天喷，边坡采用混凝土干法施工，强度等
级C20，初喷C30复喷，土钉呈梅花形布置，直径100mm，钢筋网片Φ6@200/300（双向），连接加强筋采用2级钢12，土钉采用纯水泥浆注浆，注浆压力为0.4-0.6MPa，水灰比0.5，水泥采用32.5级复合哇酸盐水泥。
二、土方开挖
1、土方开挖施工技术
（1）在龙门桩上钉好轴线位置，放好开挖灰线，灰线经规划部门、监理等有关人员验收后再挖土。
（2）土方开挖过程中，日夜由专人时时刻刻进行挖土标高控制，防止超挖。
（3）在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。
（4）挖土过程中注意局部采用小挖机挖除桩间土，禁止大型机械撞击桩，造成桩基础的破坏。
（5）土方开挖至基底设计标高上10cm处，抄出水平线，钉上小木桩，采用人工开挖，最后复核基底标高，人工进行清修土至设计标高。
（6）清修土人员及时配合挖排水沟、盲沟、集水井的土，并将基础底板的土修至规定的要求，并将多余土清到挖机旁由挖机带走。
（7）柱墩、集水井、电梯井等局部加深部位可能有流沙出现，根据地下水位情况采取局部降水措施，待地下水位降至施工面1M以下后开挖承台、集水井、电梯井的土至设计标高。
（8）考虑到挖好的土暴露时间长及施工人员行走等不利因素，按栋号应分段通知设计人员、监理等有关人员验土后进行底板的C15砼垫层施工（部分房号根据土质铺垫碎石）。
2、土方开挖排水技术措施
（1）基坑上边道路旁设置排水管道，使基坑内的水排入该井流入城市管网井和河道内。
（2）在基坑四周离外墙板约1000左右位置设内净φ700集水井，φ700集水井用标准砖盘砌，埋深比基坑底再往下500，内填300高碎石过滤层，放入潜水泵将地下水抽入基坑上面的过滤井内。
（3）基坑四周内挖300×400的排水沟，排水沟与φ700集水井沟通，地下水由排水沟流入集水井内。
（4）地下水降水
按勘察报告，部分房号的局部挖土标高较低处及地下车库应考虑采取降水措施，具体方案见锚喷降水施工方案。
土方开挖工程质量检验标准(mm)
项目
序
号
项目
允许偏差或允许值
检验方法
柱基
基坑
基槽
挖方场地平整
管沟
地(路)
面基层
人工
机械
主控
项目
1
标高
-50
±30
±50
-50
-50
水准仪
2
长度、宽度(由设计中心线向两边量)
+200
-50
+300
-100
+500
-150
+100
—
经纬仪，用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般
项目
1
表面平整度
20
20
50
20
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析
三、放坡、坡道开挖及收尾施工：
根据现场情况，最后的坡道留设在靠近门侧，土方最后收尾用两台挖土机进行接力的方法将槽底的土传至地面装车运走。

第四章 总体施工流程
施工准备
基坑边坡开挖至第一层台阶
坡道收尾
土钉墙施工
土钉墙收尾
基坑大面开挖至基底标高
土钉墙施工
人工土方开挖
人工配合运土到挖土点
一、总体施工流程：

二、卸土场及土方运输路线：
由于本工程土方量较大，土方的外运是关键，在卸土场安排足够的机械设备进行堆土，同时与城管、交通等部门进行密切合作，以保证施工的顺利进行。
三、现场准备：
1、现场出入口铺垫草袋。
2、作冲洗池和沉淀池准备，道路作硬化路面。
3、平整场地，清除障碍。
4、做好夜间照明准备。
5、每日提前完成土方开挖线，并随时跟进测量，保证开挖线尺寸与标高。
6、疏通所有交通，作好开工前的扰民工作。

第五章 施工部署

一、施工准备：
1、技术准备：熟悉施工图纸。
2、施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。
3、劳动组织准备：建立各施工部的管理组织，集结施工力量，组织劳动力进场，做好施工人员入场教育等工作。
4、施工场外协调 ：协调交通、环卫、市容的关系；协调扰民、民扰等前期的准备工作。

第六章 质量保证措施
一、土方开挖质量标准：
1、国家有关建筑施工规范（GBJ301－ ）；
2、工程设计对土方的质量要求。
二、土方开挖质量保证措施：
1、土方施工设专人指挥，技术员进行书面交底，严格执行施工方案。
2、挖土机司机必须要按照开挖灰线施工。
3、测量员随时测量，保证基底标高，槽底土壤不得扰动。
4、夜间施工有足够的照明。
三、质量问题的处理：
如发生质量问题，必须立即上报，并在4小时内递交有关质量问题的书面详细报告，包括时间、部位、细节描述、产生原因等。

第七章 安全生产与环保施工措施

一、安全生产措施：
1、现场设立安全领导小组。
2、全体人员应认真执行各工序的安全操作规程及有关规定。
3、施工前，施工管理人员要向操作人员做专项技术安全交底，关键部分要下技术指导书。
4、施工人员进入现场要服从安全员的指挥和监督。进场施工人员必须符合有关劳务人员用工的有关规定及条例，证件齐全。
5、施工人员进入现场要进行“三级”安全教育。
6、每天班前五分钟，施工管理人员要向操作人员做施工安全注意事项专项交底。
7、夜间施工，工地应有足够的照明。
8、土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。
9、土方开挖后，按现场安全防护要求在基坑的周围搭设安全保护栏杆，避免人员跌落坑中。
10、施工时，挖掘机严禁碰撞土钉墙喷锚面。
11、施工中如遇地下障碍物（包括古墓、各种管道、管沟、电缆、人防等）时，立即暂停施工，及时上报，待妥善处理后方可继续施工。
二、环保施工措施：
1、所有土方运输车辆进入现场后禁止鸣笛,以减小噪音。
2、所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛撒。
3、为保持环境卫生，避免运土车发生遗洒，在现场搭设拍土架，指派专人负责将运土车上的土拍实并盖好帆布，避免路上遗洒。
4、在大门出口处马路上铺垫草袋，用于扫清轮胎上的外带土快。
5、每天收车后项目经理部指派专人清扫马路，以达到环卫要求。
6、现场内必须定点撒水降尘。
