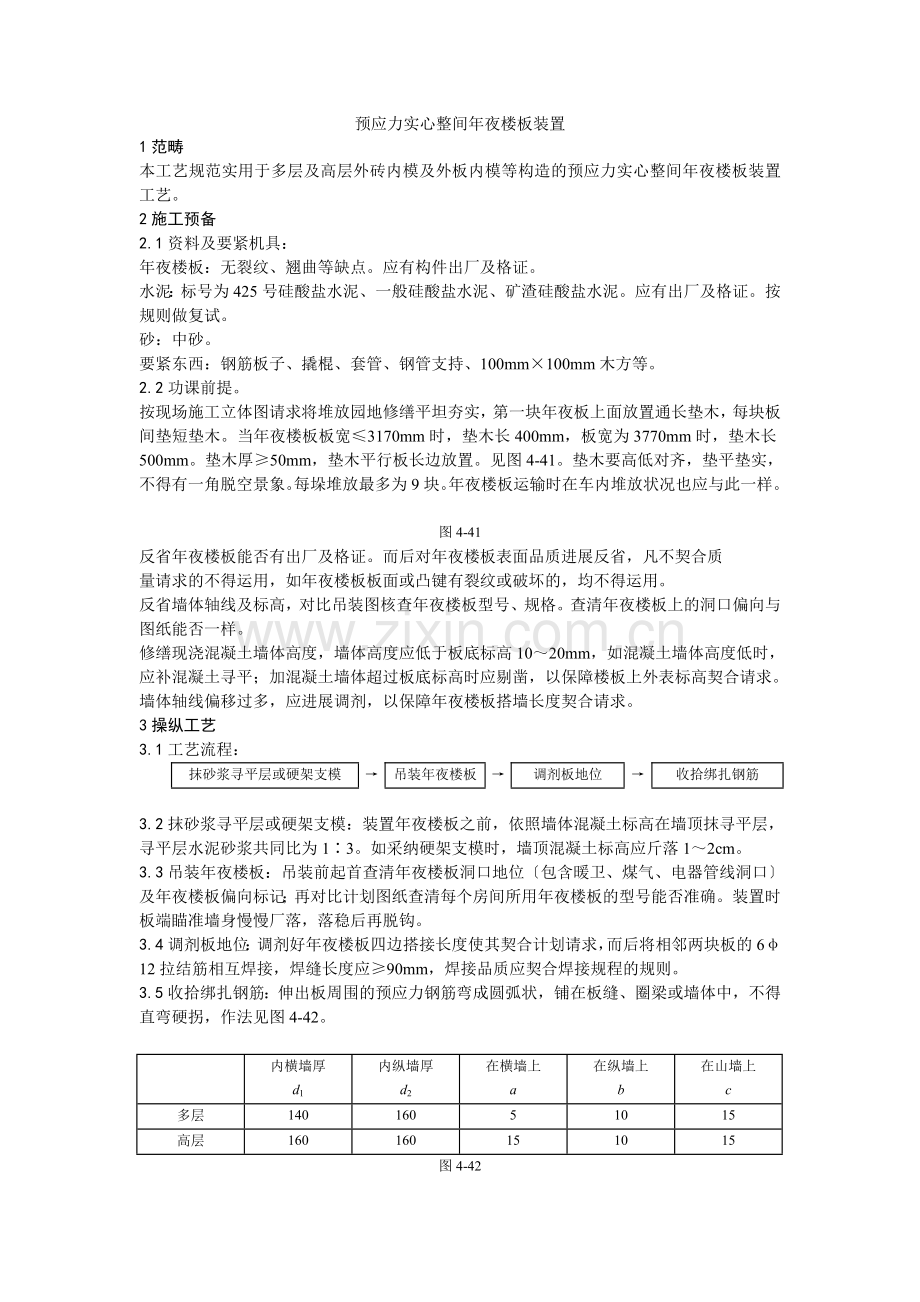

预应力实心整间年夜楼板装置
1范畴
本工艺规范实用于多层及高层外砖内模及外板内模等构造的预应力实心整间年夜楼板装置工艺。
2施工预备
2.1资料及要紧机具：
年夜楼板：无裂纹、翘曲等缺点。应有构件出厂及格证。
水泥：标号为425号硅酸盐水泥、一般硅酸盐水泥、矿渣硅酸盐水泥。应有出厂及格证。按规则做复试。
砂：中砂。
要紧东西：钢筋板子、撬棍、套管、钢管支持、100mm×100mm木方等。
2.2功课前提。
按现场施工立体图请求将堆放园地修缮平坦夯实，第一块年夜板上面放置通长垫木，每块板间垫短垫木。当年夜楼板板宽≤3170mm时，垫木长400mm，板宽为3770mm时，垫木长500mm。垫木厚≥50mm，垫木平行板长边放置。见图4-41。垫木要高低对齐，垫平垫实，不得有一角脱空景象。每垛堆放最多为9块。年夜楼板运输时在车内堆放状况也应与此一样。

图4-41
反省年夜楼板能否有出厂及格证。而后对年夜楼板表面品质进展反省，凡不契合质
量请求的不得运用，如年夜楼板板面或凸键有裂纹或破坏的，均不得运用。
反省墙体轴线及标高，对比吊装图核查年夜楼板型号、规格。查清年夜楼板上的洞口偏向与图纸能否一样。
修缮现浇混凝土墙体高度，墙体高度应低于板底标高10～20mm，如混凝土墙体高度低时，应补混凝土寻平；加混凝土墙体超过板底标高时应剔凿，以保障楼板上外表标高契合请求。墙体轴线偏移过多，应进展调剂，以保障年夜楼板搭墙长度契合请求。
3操纵工艺
3.1工艺流程：

抹砂浆寻平层或硬架支模
→
吊装年夜楼板
→
调剂板地位
→
收拾绑扎钢筋

3.2抹砂浆寻平层或硬架支模：装置年夜楼板之前，依照墙体混凝土标高在墙顶抹寻平层，寻平层水泥砂浆共同比为1∶3。如采纳硬架支模时，墙顶混凝土标高应斤落1～2cm。
3.3吊装年夜楼板：吊装前起首查清年夜楼板洞口地位〔包含暖卫、煤气、电器管线洞口〕及年夜楼板偏向标记；再对比计划图纸查清每个房间所用年夜楼板的型号能否准确。装置时板端瞄准墙身慢慢厂落，落稳后再脱钩。
3.4调剂板地位：调剂好年夜楼板四边搭接长度使其契合计划请求，而后将相邻两块板的6φ12拉结筋相互焊接，焊缝长度应≥90mm，焊接品质应契合焊接规程的规则。
3.5收拾绑扎钢筋：伸出板周围的预应力钢筋弯成圆弧状，铺在板缝、圈梁或墙体中，不得直弯硬拐，作法见图4-42。

内横墙厚
d1
内纵墙厚
d2
在横墙上
a
在纵墙上
b
在山墙上
c
多层
140
160
5
10
15
高层
160
160
15
10
15
图4-42
4品质规范
4.1保障工程：
吊装构件时混凝土强度必需契合计划请求跟施工规范的规则。反省构件出厂及格证。
楼板接缝的混凝土共同比必需精确，浇捣密实，仔细养护，其强度必需到达计划请求或施工规范的规则。反省混凝土试块实验讲演。
楼板的型号、地位、支点锚固必需契合计划请求，且无变形破坏景象。反省吊装记载。
4.2根本工程：
楼板标高、坐浆契合计划请求及施工规范的规则。
应保障相邻两板焊接钢筋的搭接长度，外表应平坦，焊缝无凹陷，无裂纹、焊瘤、气孔、夹渣及咬边。
4.3同意偏向工程，见表4-38。
5制品爱护
5.1装置年夜楼板时，现浇墙体混凝土强度达4MPa以上方准装置。

年夜楼板装置同意偏向表4-38
项目
同意偏向(mm)
测验办法
轴线地位偏移
5
尺量反省
层高
±10
用水准仪或尺量反省
楼板放置长度
±10
尺量反省
统一轴线相邻板上外表高差
5
尺量反省

5.2不得随便在楼板上剔洞。
5.3吊装楼板时不得恣意砸碰现浇墙体。
6应留意的品质咨询题
6.1分歧格的年夜楼板上墙：装置前应答表面具体反省。
6.2年夜楼板装置的偏向标记与图纸不契合：因为年夜楼板的方标记不契合图纸请求，形成孔洞地位与图纸不契合，随便剔凿毁坏年夜楼板构造。装置前应仔细核查。
6.3板端搭墙长度不敷：吊装就位时不瞄准墙线，或不仔细调剂，形成一端搭墙太少。
6.4装置楼板时板端伸出的钢筋禁绝堵截；也不该把键槽剔失落；也不克不及把伸出的钢筋压在相邻板上面。
6.5装置年夜楼板时不管采纳硬架支模或抹寻平层，其标高应契合计划请求，运用的支持应有充足的刚度，保障不下沉。
7品质记载
本工艺规范应具有以下品质记载；
7.1构件出厂及格证。
7.2钢筋出厂品质证实书或测验讲演。
7.3钢筋力学功能实验讲演。
7.4墙体混凝土、板缝混凝土试压讲演。
7.5预制构件吊装记载。
7.6构件装置分项工程品质测验评定记载。
