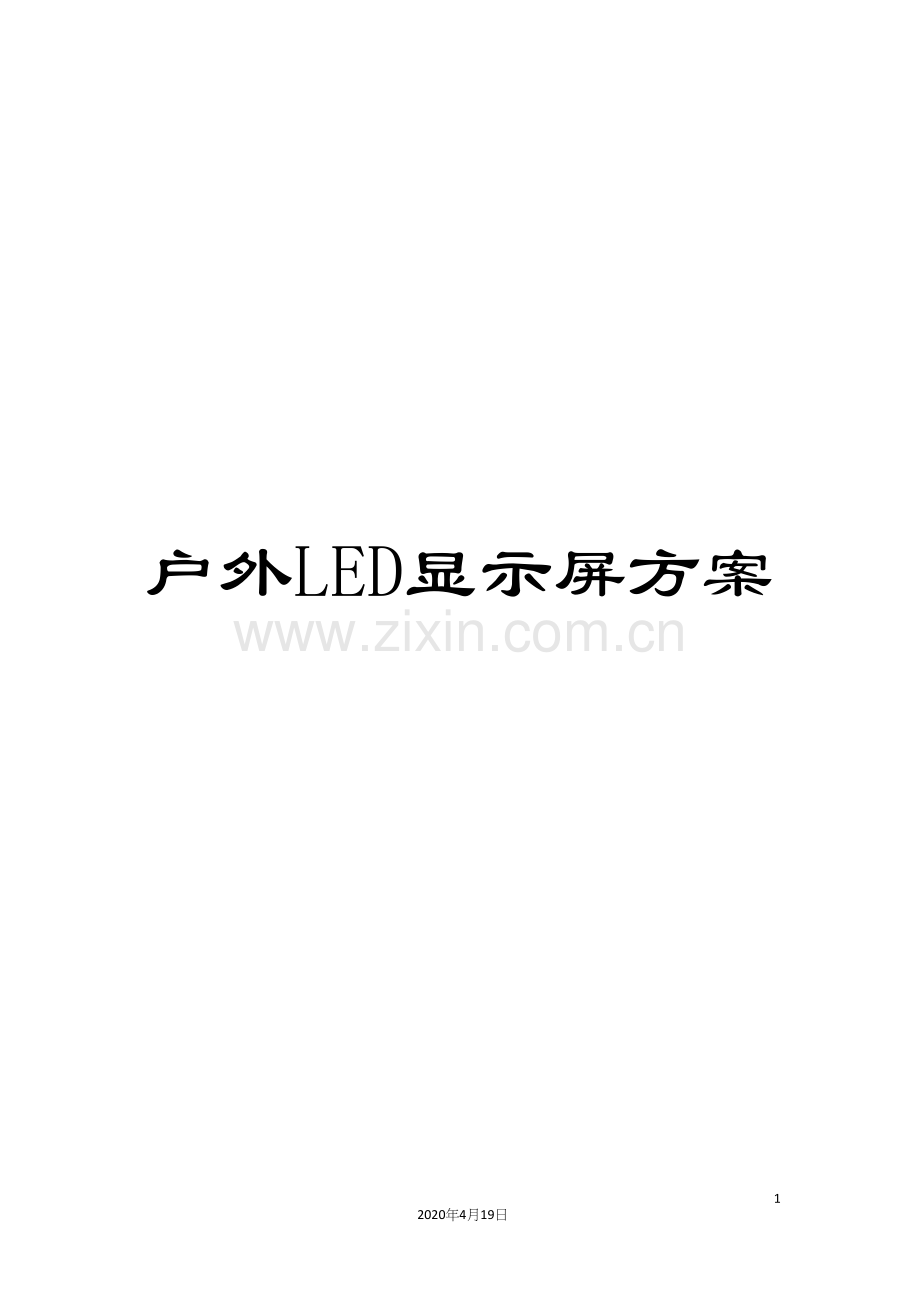

户外LED显示屏方案.docx

户外LED显示屏方案162020年4月19日文档仅供参考，不当之处，请联系改正。户外彩色LED显示系统效果图：技术方案一、显示系统组成 户外彩色LED显示屏项目包含LED屏幕、控制系统、光纤收发器（通讯距离超过80米需要使用）、图像拼接处理器、控制电脑、高分显卡、DVI分配器、空调、功放、音柱、放大器、电源时序器、扬声器、音量开关、信号线、电源线、配电箱、机柜、防雷系统和安装结构及装饰部分。二、系统图三、显示系统工作方式该项目彩色屏幕主要用于播放宣传视频、图像、文字信息、PPT文档等内容，根据使用需求该屏幕采用联机工作方式；LED显示屏与信号源完全同步显示。四、LED屏幕1、系统方案LED屏幕采用：户外全彩屏P6 ，屏幕显示尺寸:9600mm13440mm；屏幕整体尺寸:10000mm14000mm（高）(屏幕整体尺寸要求接近10*14米)；显示分辨率：16202268（行） ；像素中心距：5.926mm； 面罩：独特面罩设计、颜色深黑、对比度高；发光管：模组采用表贴LED灯，产品成熟可靠；驱动方式：恒流驱动；扫描方式：1/6扫描；白平衡亮度：6500cd/；箱体结构：防水箱体、灰色喷塑、智能散热、防水；14行10列共140台单元箱体拼接而成；配套设备:同步全彩LED发送卡、同步全彩LED接收板、光纤收发器（通讯距离超过80米需要使用）、图像处理器、控制电脑、空调、室外音柱、定压功放、前置放大器、电源时序器、扬声器、音量开关、编辑管理软件、配电箱、防雷系统、支撑结构套及屏幕四周、背面装饰(所有设备数量根据具体品牌进行配置)。2、LED屏幕技术参数 名称P6参数品牌/ 像素间距5.926mm白平衡亮度6500cd/刷新率1200Hz换帧频率60Hz驱动方式恒流驱动恒流源品牌 /颜色组合1R1G1B颜色4.39万亿色视角（水平/垂直）120/120灰度等级（RGB）16384单点亮度校正支持亮度调节范围自动/手动：1%-100%，亮度可随环境亮度的变化调节灯管寿命小时10万小时工作温度范围-1550存储温度范围-2060工作湿度范围1095%Rh 无结露储存湿度范围1095%Rh 无结露失控点10000小时软件环境WindowsXP or Win7箱体平整度0.6毫米箱体类型钣金箱体防护等级IP65显示单元尺寸960(W)960(H)170(D)显示单元分辨率9696显示单元重量45kg系统防护防潮、防尘、防高温、防腐蚀、防燃烧、防静电、抗震动、抗雷击、防紫外线。系统具有烟雾报警和温升报警功能。3、显示系统主要性能l 显示系统的设计制造质量可靠技术先进成熟，符合行业规范和技术发展潮流。系统采用VGA同步技术，大屏内容与CRT、视频同步显示。l 可显示中、英文文字、图形、动画、视频图像。l 输入工具 计算机键盘、鼠标、扫描仪等及视频直接接通。l 系统的视、音频接口和对视、音频内部处理满足专业电视广播规范，显示屏能够结合广播电视信号的特点，对电视播出信号提供逼真、完整、高质量的LED显示。l 屏幕图像分辨率和清晰度高，屏幕画面清晰不闪烁。显示屏亮度均匀，具有良好的色平衡，图像空间色彩自然。全彩屏每基色颜色处理4096级灰度，图像色彩柔和逼真、灰度丰富、层次感和立体感强。l 显示内容可经过键盘等手段实时进行编辑，即编即显，或依照时间节目程序自动变动。l 系统工作稳定可靠，抗干扰能力强，屏体寿命长，能连续工作24小时以上。l 显示系统满足防腐蚀、耐高温、防静电、防火阻燃、抗震的要求，并进行相应的防护处理；电气运行时有短路、断路、过流、过压、欠压以及漏电保护。当系统发生严重错误时能自动关闭报警，保证系统运行时的安全性和可靠性。l 成熟的显示系统软件，全中文界面，操作简单。l 简便灵活的网络远程控制、专用显示系统控制软件，功能强大、简洁，操作简便灵活；统实现中央控制和远程监控功能。l 节目制作播放控制软件功能强大，使用方便，简单易学，支持多种文件格式：txt、bmp、jpg、gif等，支持媒体文件：AVI、SWF、VCD、DVD、MPEG等，支持外接视频输入，支持实时时间显示。l 远程控制操作，无须借助任何第三方软件实现远程网络控制或操作，监控显示内容，并可根据用户需要自主设置，优先级控制或操作。l 多窗口显示,任意调整显示窗口的排版布局,不同区域显示不同或同样的内容,可叠加显示。l 定制播放计划，系统根据用户的定义自动播放；详细记录播放记录，可查询过去和现在播放的内容。l 实现VGA/VIDEO信号转换，主画面两侧或左右单侧均能插播时钟及其它图像文字。l 支持各种输入方式：VGA/SVGA/XGA/SXGA和SDI信号输入。l 转播广播电视、卫星电视及有线电视信号，支持PAL、NTSC等各种制式、支持HDTV。实时显示真彩色视频图像，实现现场转播，播放背景画面、广告宣传画面等功能。l 电视、摄像、影碟等视频信号的即时播放（VCR、VCD、DVD、LD）。l 可满足文艺表演的使用要求，并灵活输入和播出多种信息。4、显示屏显示功能l 计算机控制，快速显示，画面稳定，操作简单，应用灵活。l 多媒体控制技术，屏幕可播放PAL和NTSC制式的电视、录像、VCD、DVD图像信息。l 可制作显示各种中西文文体，具有各种美术字体，字形、字体可任意变化。可显示商业广告、标语、口号、文艺汇演报幕、信息发布、中英文信息等。l 能够播放来自各种常见设备的视频信号，能够切换不同的视频源。l 能够播放基于WINDOWS平台上的图像、图形、动画、文字信息及音频信号。l 图像色彩丰富，颜色鲜艳、亮丽，4096级灰度，变化形式多样，全彩色显示屏可显示61010种颜色。可显示二维、三维动画节目、图形、图像及视频信号。具有灰度级别高、亮度高、层次感强、立体感强、色彩过度平滑等明显特点。l 能在WINDOWS界面下编排各种信息的显示顺序及显示花式。如翻页、移动、旋转、滚屏、放大、缩小、拉长、压扁等文字修饰和特效功能。l 能够同时在一屏上显示多种信息，任意编排。在正常播出过程中，如需增改内容，能够锁定当前画面。无需关机黑屏。l 网络传输，远程控制操作。电子屏运行状态的实时监控，操作人员能经过远程控制计算机控制显示屏的运行。l 控制计算机配有声卡，具有声音接口，可与广播系统连接，可达到声像同步。l 运动补偿技术。无论是显示激动人心的体育竞技场面，还是显示美丽宁静的田园风光，画面都将是清晰稳定的。l 显示屏具有亮度调节功能，显示系统能够根据不同的环境光照度自动地进行亮度调节，而且具有手动方式调节功能。l 显示屏调亮时可在白天阳光直射条件下，在300米距离内清晰辨认内容；显示屏调暗时，在夜间无眩光现象（满足GB5768-1999）。l 二级视频灰度非线性校正，LED显示屏显示纹理清晰，亮度柔和，灰度级过渡平缓。l 图像有降噪处理，保证图像更加干净和平滑。l 图像增强技术，图像边缘增强技术，使得显示效果更加清晰、逼真、立体感强烈，色彩更艳丽。l 显示屏能够满足24小时连续工作，能工作于40m/s的风速及雨、雪等各种恶劣天气。l 结构模块化。整屏显示尺寸可随意变化，以达到用户的尺寸要求。l 主机适用性高，LED光电显示系统能够采用双核以上计算机控制和操作。l 视角范围大。显示屏在视角很大范围内明显可见。l 显示屏软件齐全，软件性能优良，能够满足用户的不同需要。l 可靠性高，质量好性能稳定，亮度均匀 ，控制系统故障率低，显示寿命约为10万小时。l 显示屏幕能够划分为多个显示区域独立显示不同内容，也可同步显示同一内容，屏幕可进行任意画面的分割，切换显示，画面可任意叠加、缩放；l 显示系统具有画中画、滚动字幕、图像淡入淡出等视频播放功能；l 支持任意形状的显示区域播出视频，图片，文字，动画等；l 可进行LED屏幕显示布局的创立和修改，支持多通道的设置和显示，多通道能够任意的叠加并调整顺序；l 支持AVI 、Targa、 WMF、MPEG、BMP、JEPG等多种文件格式显示；支持创立中文信息；l 显示系统具有定时、定序播放的功能，预置节目播出列表并脱机显示；五、配套设备1、控制计算机计算机使用WIN7或者WindowsXP操作系统。安装有各类数据信息适用的播放软件和相应的控制卡、转换卡，其主要功能是提取计算机显示信号向显示屏体发送最终所需要的显示内容，使之按照用户预定方式进行播放，并控制显示屏的正常运行。2、发送卡采用全彩色LED显示屏发送控卡安装于控制计算机内，采集DVI显示卡输出的数字视频信号。经过发送卡转换成差分信号，经过超5类网线传输到LED屏体后部的接受卡接收。该信号抗干扰能力，便于远距离传输，在无中继的情况下传输距离能够达到120米，使用光纤线可是通讯距离达10公里。3、接收板扫接板安装在显示屏的显示单元箱体内。接收板接收来自信号线传输的LED屏显示显示数据信号，经过变换后生成显示单元所需的扫描显示数据信号提供给显示单元。4、DVI分配器采用1进4出DVI视频分配器，将计算机显卡输出信号分为2路，其中1路连接LCD显示器，另1路分别连接至图像拼接处理器，实现一台计算机信号在LCD显示器及LED屏幕的同步显示。5、光纤收发器光电转换器将显示数据信号转换成光信号，使用光纤远程传输，实现显示数据信号的远程传输。6、图像拼接器ZSPD-DIP14图像拼接器1台，图像处理器输入2路VGA信号、2路AV信号、4路DVI信号、2路HDMI信号，输出4路DVI信号.6、空调在LED显示屏结构箱体内安装4台2P空调，为LED显示屏提供适宜的工作温度，提升LED屏显示效果，延长LED屏使用寿命。7、定压功放安装在控制计算机处。LED显示屏采用ABK- PA4002定压功放，对计算机声卡输出的音频信号进行放大经过信号线提供给音箱信号。8、室外防水音柱专业公共广播音箱，适用于室外全天候广场使用。彩色LED显示屏采用ABK-WS494室外音柱，安装在LED显示屏结构上。能够满足20-100米范围内使用。具有造型新颖、外型美观、安装方便、传输距离远、语言清晰、保真度高、使用方便等特点和功率放大器一起工作，提供音视频同步播放。9、配电柜本项目显示屏长9.6m高13.44m面积为129.024户外P6显示屏，容性负载，全屏启动时瞬时功率将近170个KW。按JGJ16- 民用建筑电气设计规范，本项目显示屏采用三相五线制平衡供电，主供电电缆用YJV4*120+1*70由甲方提供（或我公司提供）制屏幕端配电柜处。控制线采用超五类双绞线，由显示配电柜至控制机房。10、计算机网络利用专用或公用的计算机网络，实现用户经过网络远程控制显示屏节目播放或设备电源开关控制。11、避雷系统依据GB50343 建筑物电子信息系统防雷技术规范，按电子设备雷电防护等级为D级标准选用专业避雷设备为系统提供安全有效的避雷措施电源采用信安电源避雷器LAYM100/40（380）及信号避雷器LAXR45-05E。电源避雷采用开关型和线压型混合的串联式避雷器。信号避雷安装信号线路浪涌保护器（SPD）。系统接地电阻小于4欧姆。12、电源控制安装在LED显示屏结构箱体内。接收控制计算机发出的系统电源开关信号经过配套的装置对系统的电源进行控制。六、显示屏幕描述1、室外彩色显示屏简要介绍室外彩色显示屏亮度高、色彩鲜艳亮丽、层次分明、能真实地还原自然界的缤纷色彩，适合室外全天候、各种环境下使用。 室外彩色显示屏采用超高亮度红、绿、蓝三种基色的LED高亮度发光二极管作为为发光器件。室外彩色显示屏每种发光基色红、绿、蓝基色各1024级灰度组合，可显示10.7亿种的颜色，有极强的色彩表现力和极佳的视觉效果。 室外显示屏能实时同步地显示各种信息，如动画、录像、电视、影碟以及现场实况等多种视频信息内容。室外显示屏由具有防水、防尘、防潮、防腐蚀等防护功能的金属结构显示单元箱体构成，能够根据需要组成不同大小的显示屏。室外显示屏特别适合设置在会展中心、城市广场、车站码头、大型建筑、科普园地、航道、商业街道、校园、社区公共广场、体育场等场所，作为政府机构宣传、广告媒体发布、现场直播比赛时况等应用的最佳播放媒体。2、室外彩色显示屏屏体构成
