生产流程图和作业指导书
25
2020年4月19日
文档仅供参考
生产流程图和作业指导书

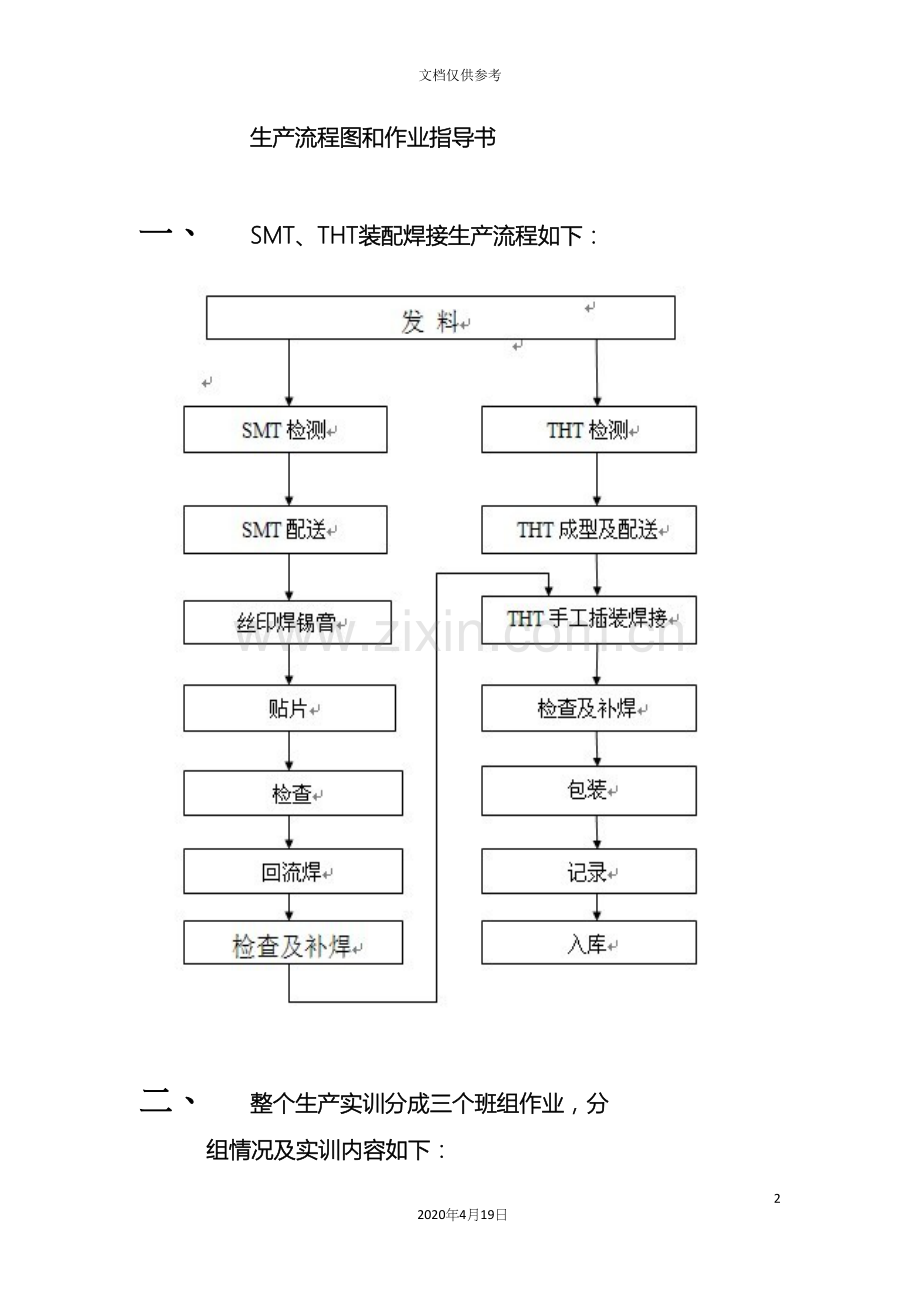

一、 SMT、THT装配焊接生产流程如下：
二、 整个生产实训分成三个班组作业，分 组情况及实训内容如下：
1、 元器件准备班组（9个工位）
第一工位
元器件检测1
第二工位
元器件检测2
第三工位
元器件检测3
第四工位
SMT元器件分类、配送1
第五工位
SMT元器件分类、配送2
第六工位
THT元器件分类、配送1
第七工位
THT元器件分类、配送2
第八工位
THT元器件成型1
第九工位
THT元器件成型2
2、 SMT装配班组（15个工位）
第一工位
丝印焊锡膏
第二工位
贴片1（U1、C4、C1、R1）
第三工位
贴片2(U3、U4)
第四工位
贴片3(C7、C8、C9)
第五工位
贴片4(R35~R42)
第六工位
贴片5 (R43~R50)
第七工位
贴片6 (R11、R15、Q4、Q8、R19~R26 )
第八工位
贴片7 (Q1~Q3、R16~R18)
第九工位
贴片8(R12~R14、Q5~Q7)
第十工位
贴片9(R51~R59、C17、C19)
第十一工位
贴片10(U5、C5、C6、R2、Q9)
第十二工位
贴片11（R3~R10）
第十三工位
检验
第十四工位
回流焊
第十五工位
检验、补焊
3、THT装配焊接（15人）
第一工位
J11、J12、J13、SW2、D2~D10
第二工位
S1~S20
第三工位
C20、J10、SW4、TLP1~TLP4
第四工位
SW5、C3、JP3、JP4、JP5、JP6
第五工位
RPACK2、SW3、JP2、JP1
第六工位
D1、J3、SD2~SD17
第七工位
J8、U7、C12~C15
第八工位
SW1、SD1、C2、U2
第九工位
C16、U8、C18
第十工位
U6、RPACK1、J4、J5、J6、J7
第十一工位
J1、DS1、DS2
第十二工位
Y1、C10、C11、BELL1、J9、JP9
第十三工位
JP7、JP8、JP10
第十四工位
THT大板检验、补焊1
第十五工位
THT大板检验、补焊2
