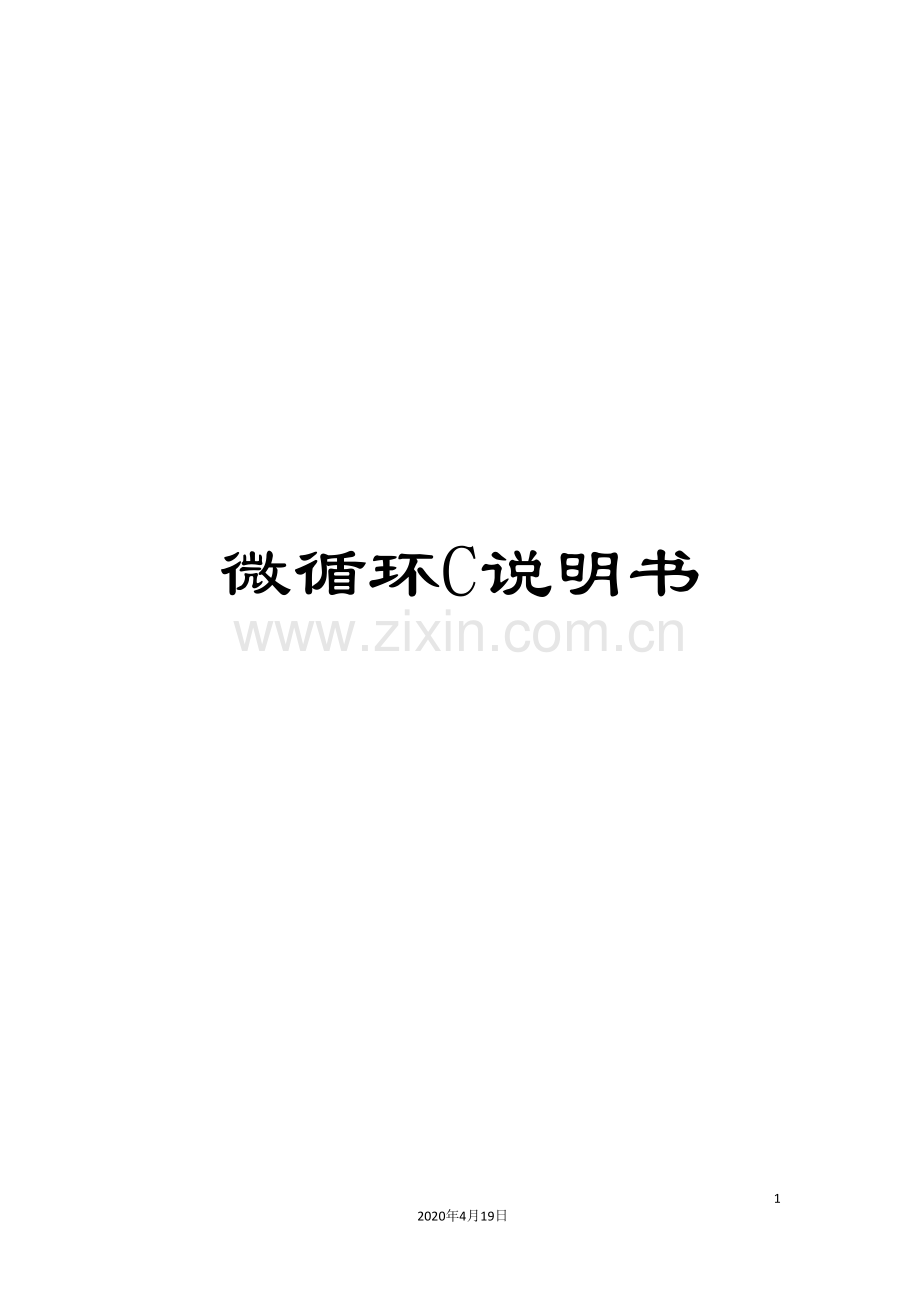

微循环C说明书.doc

微循环C说明书122020年4月19日文档仅供参考，不当之处，请联系改正。成都仪器厂目录第一部分 系统组成 1第二部分 肠系膜分析系统 4系统组成产品简介C 微循环图像分析系统是面向教学和科研的多功能图像分析处理系统。C 微循环图像分析系统的主要功能有微循环（肠系膜）图像分析，专用视频对比分析。另可选配动态图像分析，数字录像和分析，细胞集成分析模块(选配)（包括组化分析、凋亡细胞分析、骨髓分析、细胞分析、管腔分析、AgNor分析、肾小球分析、DNA分析等模块组成）。C 微循环图像分析系统的组成C 微循环图像分析系统由硬件和软件2部分组合，具体配置如下：1 微循环图像分析系统的硬件组成 300万像素USB2.0CCD显微摄像头一个（配数据线）。 微循环肠系膜实验专用用显微镜由（选配万向移动的显微实验支架）和高档1-6.5X连续变倍体式显微镜(配2X放大物镜扩大视野)，二维微动保温槽组成。另可根据用户要求配套生物显微镜，观察更清晰，放大倍数更高，但体式显微镜，工作距离更大，手术，观察时更为方便。 兔肠恒温微循环实验台一套，包括恒温控制器、实验平台等。 软件加密狗一个（USB）。2 微循环图像分析系统的软件部分 C 系统软件光盘一张。C 微循环图像分析系统的特点：1 C 图像分析系统采用高分辨率彩色CCD USB2.0数字摄像头。2 C 图像分析系统采用了当前国内外成熟、先进的图像处理方法能够对24位真彩色图像、8位灰度图和黑白图像进行图像增强、自动填补小孔、清除杂质。3 C 图像分析系统提供了完整的参数测量处理功能，能够对微循环的十几种参数进行定量测定（如血管长度、血管直径、模拟流速、实际流速等）。4 C 图象分析系统根据了高校教学科研使用的需求，开发了微循环动态观察、测量、分析子系统。5 独有的视频对比分析系统，用户能够对同一实验录像进行双窗口前后段对比。6 模拟流速测量能够对非直线血管定义曲线路径，生动，形象，更准确。7 恒温槽采用双加热管，温度升温更快，温控系统更准确。8 采用微动实验恒温实验槽，XY方向均可微调，便于配合显微镜观察定位目标。C 微循环图像分析系统的计算机硬件安装需求：要求计算机带有USB2.0接口；硬盘80G 以上，便于保存更多的数字录像；内存512M 以上；C 微循环图像分析系统的软件安装需求：建议使用WindowsXP或windows7操作系统；建议安装Office 办公软件，便于Excel 数据分析；肠系膜分析模块1 软件界面 5 32 1 4肠系膜分析模块主要用于家兔的肠系膜微循环实验分析，该软件的主要功能是实时采集并记录实验过程。并能够经过RM6240多道生理信号采集处理系统，同时监测动物心率，呼吸率，血压等实验参数。最后根据图像具体分析血流等参数。该实验模块模块采用半人工辅助的方法进行分析，以达到实际和理论相结合的分析目的，实验分析结果准确可靠。1图像采集控制区 采集并记录保存实验录像，并可回放已经记录的图像。2图像捕捉区 用户能够根据自己的需求，实时捕捉一些图片保存到预设目录下，以便事后观察。3分析控制区 详细分析微循环实验各参数，单帧回放图像，分析各参数。4监视参数区 实时经过RM6240多道生理信号采集处理系统监测动物各生理信号参数。5实验结果输出区 显示详细的分析结果，并生成列表。2 如何开始一个完整的实验将家兔固定在实验兔台上，解剖动物，将肠子暴露并放置于加热营养液平台上。然后连接好视频线，然后打开软件。 调节好显微镜的视角，当图像能够清楚的显示画面之后，即可开始试验。3 实验分析方法1） 记录图像打开软件界面首先能够点击采集按钮，开始采集显微镜图像，这个时候，您能够调节显微镜焦距以使得图像清晰度最高。当一切准备就绪之后，能够开始点击记录按钮记录图像，按提示写入保存图像路径。实验结束后点击停止按钮。你也使用回放功能打开录像进行分析。2） 定标刻度尺首先你确认系统在图形采集模式下，然后点击定标按钮，根据提示在图像上拖动一条直线，然后输入该直线代表的长度单位即可。3） 详细回放分析该分析手段是用到的最多的分析方法。首先点击“详细回放分析”按钮，打开一段录制过的图像，然后能够经过精确移动来移动图像时间刻度轴观察图像。然后需要测定那个参数，就选定那个参数的测量按钮，然后开始测量。测量完成后能够点击“添加列表”来输出一次测量结果列表。4） 流速和流量测定的方法流速测定的方法是经过相对点和相对时间来测量的。首先需要将血管入口直径和出口直径测量出来，然后移动倒一个时间刻度点，然后点击“流速测量”在图像上确定一个参考点，然后拖动时间刻度轴，移动到下一个时间点上，然后再在图像上确定下一个参考点。这个时候便能够测量出来。流量的测量方法同上。5） 相关生物信号的指标测量（需要开启RM6240软件系统）首先你要确定RM6240系列系统打开，然后将RM6240系统软件的菜单“工具-导出测量信息”功能勾上，然后在图像分析系统功能中将“监视参数”勾上（能够设置需要跟踪的信息），此时，将会在列表上同步显示RM6240系统监视到的参数。详细回放分析的方法1. 点击“详细回放分析”按钮打开文件对话框选择录像，此时的图像处于禁止状态，你能够使用滚动条或者“”和“”“”按钮移动图像或者单步前进图像和快速前进图像和倒退图像。2. 计数测量计数测量包括：血管计数、管袢计数、管袢顶、血管交叉数、形态畸形、红细胞聚集、白细胞数。计数测了你只需要在图像区域你认为复活测了要求的地方点击鼠标左键一次，系统则计数一次。例如：血管交叉数，你能够在你认为的血管交叉处点击即可。3. 长度测量长度测量包括：血管长度、入口直径、出口直径、管袢长度、模拟流速。长度测量的方法是在图像区域按下鼠标左键并按下鼠标左键不放拖动出一条直线，然后放开鼠标左键即可。例如：血管长度，你从血管一端点下鼠标左键并拖动到血管另外一端，放开鼠标左键即可。4. 流速测量流速测量需要在图像中选取一个参考点。按下鼠标左键，然后移动时间刻度轴，之后再在图像区域的参考位置按下鼠标左键。这种测量方法是依据同一参考点在不同时刻的不同位置作为相对参考来进行测量。5.测完一次之后你能够把测量数据添加到列表中，你能够点击“添加列表”，如果需要再次测量，你需要点击新建测量。如果你在测量某个指标时测量错误，你能够点击重置按钮重置这个测量。6.每秒血流量的测量 流量测定的方法是经过相对点和相对时间来测量的。首先需要将血管入口直径和出口直径测量出来，然后移动倒一个时间刻度点，然后点击“流速测量”在图像上确定一个参考点，然后拖动时间刻度轴，移动到下一个时间点上，然后再在图像上确定下一个参考点。这个时候便能够测量出来。注意模拟每秒血流量的结果是经过模拟流速来测量的。7.数据结果的导出你能够经过工具栏上面的数据导出功能把“数据列表”中的结果导出到EXCEL里面进行保存打印分析。模拟血流速度测量新方法：1 选择模拟流速2 在视频窗口中，点下鼠标左键，用鼠标沿血流方向，划过一条曲线。3 调节模拟流速速度，是血细胞移动速度大致和光点移动速度大致相当。按住SHIFT能够加快调节增量。附加功能介绍：微循环视频模式（全屏）：该功能用于投影仪演示，能够将视频界面全屏。视屏比较：该功能能够对同一视频，不同时间段分屏幕显示；用于对比微循环在不同时间段，不同状态下的形态。
