40T每天洗涤厂污水处理方案

40T/D洗涤厂污水处理 技术方案

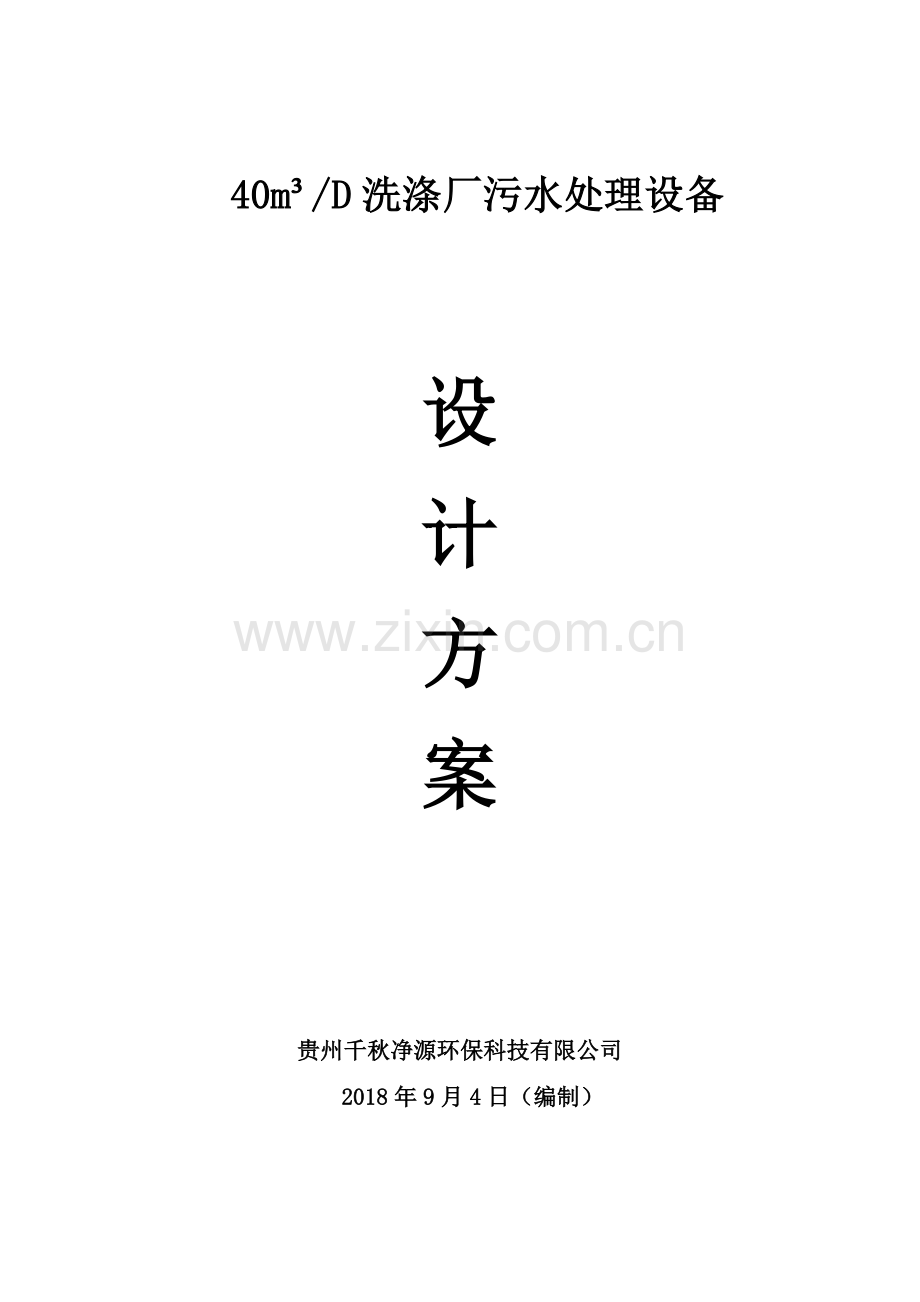

40m³/D洗涤厂污水处理设备

设
计
方
案

贵州千秋净源环保科技有限公司
2018年9月4日（编制）

公司简介
贵州千秋净源有限责任公司位于贵州省贵安新区，以“质量第一，科技领先”为宗旨，致力于水处理设备的研制、开发、生产，并承接各类水处理工程设备的加工、安装、调试。公司以科技为向导，以质量求生存，以管理求效益，以信誉求发展，以此为准绳，注重信誉，遵守合同，为用户提供全方位的售前、售中和售后服务，努力实现客户服务零距离、客户零投诉。真诚的与社会各界朋友合作，共创美好未来！
公司主营：污水处理设备、农村饮用水设备、各类水厂设备、饮料厂设备、酒厂水处理设备、一体化净水设备、RO反渗透设备、超滤设备、软化水设备、地下水井水处理设备、洗车场循环水设备、中水回用设备、雨水回收设备及水处理配件批发等等。公司一贯坚持“技术领先”的竞争策略，拥有一批水环保领域的高级技术人员，从事水环保领域工程设计及产品的研制开发工作。
公司以其新理念、新创意、新技术、新工艺、高品质、高科技、高标准、高档次的有机结合，赢得了国内外用户的青眯。以市场需求为根本前提，以诚实守信，精诚团结为基础，以互利互惠、共同发展为原则构筑牢固、稳定、长远的战略伙伴关系，真正与客户实现双赢。

一、概况
根据业主提供资料，宾馆主要洗涤宾馆床单、被罩，洗衣废水，每天的洗涤厂污水为40m³/D，我公司特设计一套LC-WSZ-40的污水处理设备，出水达到三级排放标准。
由于没有做水质检验报告，根据同行业信息资料：
设计进水水质为：pH=6.0-9.0，CODCr≤600g/L，BOD5≤300mg/L，SS≤300mg/L, 氨氮≤30mg/L。
针对该项目具体污水水质的特点，本方案拟采用常规的“A/O/O生物接触氧化”工艺，该处理工艺较为简单，操作运行方便，日常费用低廉，出水稳定，主要设备为钢结构，考虑到周边环境和卫生问题，故该洗涤污水处理工程决定采用全埋地式结构，上部覆土，种植花木、草坪，进一步美化环境。
第二章 设计依据、设计原则及设计范围
1、设计依据
·《城镇污水处理厂污染物排放标准》（GB18918-2002）；
· GBJ15-188 －建筑给水排水设计规范；
· 给水排水标准规范实施手册；
·室外排放设计规范（GBJ14－87）；
·环境噪声标准（GB5096－93）；
·低压配电设计规范GB50054-95；
· 《城市污水再生利用 农田灌溉用水水质》(GB 20922-2007)；
·我公司所完成同类工程所取得的实际经验和实际工程参数；
·《污水综合排放标准》（GB8978-1996）。
2、设计原则
1）严格执行国家现行的环保技术标准、规范，遵守国家和地方环保的有关法律、法规；
2）选用先进、合理、可靠的处理工艺，在确保处理排放达标的前提下，做到操作简单、管理方便、占地小、投资省、运行费用低；
3）本工程系环境工程，尤其要注意环境保护，避免和减少二次污染。要求改善劳动卫生条件，贯彻安全生产和清洁文明生产的方针；
4）为了提高污水处理站管理水平，设计采用的自动化程度较高，操作人员的劳动强度低；
5）合理选用优质配件，降低能耗，提高工作效益和使用寿命，降低成本；
6）在工艺设计时，有较大的灵活性，可调性，以适应水量、水质的周期变化。采用一套污水处理设施，以提高系统的灵活性和可变性；
7）采用污泥前置回流硝解工艺，以降低污泥产生量；
8）因地制宜，合理布局，有效地利用空间。
3、设计范围
1）从污水处理格栅井开始到处理设备的排放口为止。
2）污水工程的工艺流程，工艺设备选型，工艺设备的结构布置，电气控制等设计工作。
3）污水处理工程的钢砼结构，设备的施工、安装、调试等工作。
4）污水工程的动力配线，由业主将主电引止污水工程的配电控制箱，配电分配箱至各电器使用点将由我公司负责 。
5）不包括废水的收集管网及废水排出界区的外排水管网。
第三章 污水来源、性质、水量、水质排放标准及设计规模
1、污水来源
本污水处理系统的污水主要来宾馆清洗床单被罩废水。该区污水经污水处理系统处理后，达标排放。
2、 污水性质
洗衣行业生产过程中排放的废水中含有大量的污染物，洗衣废水主要包括洗涤废水、清洗废水和甩干废水。
各废水具有不同的特点：洗涤废水中含有表面活性剂、三聚磷酸钠、羧甲基纤维素、油污、尘土颗粒以及各种微生物等，外观浑浊, pH为6.5~7.5，悬浮物含量较高，磷酸盐进入水体会引起水体的富营养化，表面活性剂进入水体后，会使水生动、植物中毒致死，使水中某些微污染物增溶。清洗废水量大，有少量泡沫，所含悬浮物较少，COD也较小，较透明。甩干废水量小，水质略好于清洗废水。
3、污水水量
根据估算，平均排水量为2m3/h。
4、工业废水综合回用标准
项 目
指 标
进水水质
（mg/L）
排放标准
（mg/L）
BOD5
≤300
≤60
CODcr
≤600
≤120
SS
≤300
≤510
动植物油
≤30
≤20
氨氮
≤40
--
PH
6~9
7~8.5
注：括号外数值为水温>12℃时的控制指标，括号内数值为水温≦12℃时的控制指标
5、设计规模
根据本工程设计核定,污水处理规模按一套40m3/h进行设计处理运行。
第四章 设计处理工艺
1、工艺选择
本工程工艺通过了解废水来源，对污水成分、水质特点作理论综合分析，在此基础上，结合以往治理同类型废水所取得的经验，并考虑排水标准、资金投入等技术经济指标，确定采用“A/A/O生化”处理工艺。具体工艺流程图所示选择
２、工艺流程：图中红色为生化处理部分
风 机
絮凝剂

污水

清

水

池
二

沉

池

回用或排放
O级生物池
O级生物池
A级生物池
调

节

池

格

栅

井

污泥回流

剩余污泥定期抽吸外排
污泥池
杂物定期清运

３、工艺说明
洗涤废水首先通过格栅分离去除大粒径物质。因来自各时段的水质、水量不一样，为保证系统连续运行，采用调节池来调节水量和均化水质，同时也去除降低部分污染物负荷；出水泵入气浮机，去除调节池后残留于废水中粒径较小的悬浮颗粒等杂质。进入调节池进行均质均量，水池中设置液位控制器，再经液位控制仪传递信号，由提升泵送至A级生物接触氧化池，进行酸化水解和硝化反硝化，降低有机物浓度，去除部分氨氮，然后入流O级生物接触氧化池进行好氧生化反应，O级生物池分为两级，在此绝大部分有机污染物通过生物氧化、吸附得以降解，出水自流至二沉池进行固液分离后，经清水池后直接排放。
由格栅截留下的杂物定期装入小车倾倒至垃圾场，二沉池中的污泥部分回流至A级生物处理池，另一部分污泥至污泥池进行污泥消化后定期抽吸外运，污泥池上清液回流至调节池再处理。
1、工艺设施
（1）格栅渠
设置目的：
格栅（筛网）是由一组平行的金属栅条制成的金属框架，斜置在废水流经的渠道上，或泵厂集水池的进口处，用以截阻大块的呈悬浮或漂浮状态的固体污染物，以免堵塞水泵和沉淀池的排泥管。
综合排放的污水中含大量的固体杂物和其它大块的悬浮物，必须采用格栅截除，进水格栅是污水处理厂第一道预处理设施，一则保证后续处理工段的正常运行，二则降低劳动强度，在操作管理上不留隐患。
※设计参数及配套设备：
格栅池：数量1座；钢筋混凝土结构。
（2）调节池：
为了使污水处理设备稳定运行，针对间隙排放污水的特点，设立了一个水质水量沉淀调节池。池内设液位控制系统。
※设计参数及配套设备：
调节池：数量1座；钢筋混凝土结构。
工艺设计参数：2m³/h
水力停留时间 ：24h
池体有效容积：40m³
池体尺寸：L4m*B4m*H3m
（3）事故池：（建议修建）
事故池(事故水收集池)是污水处理过程中所需构筑物的一种，在处理化工、石化等一些工厂所排放的高浓度废水时，一般都会设置事故池。原因在于当这些工厂出现生产事故后，会在短时间内排放大量高浓度且pH值波动大的有机废水，这些废水若直接进入污水处理系统，会给运行中的生物处理系统带来很高的冲击负荷，造成的影响需要很长时间来恢复，有时会造成致命的破坏。为避免事故水对污水处理系统带来的影响，因此很多污水处理场设置了事故池，用于贮存事故水。
事故池一般应保持放空状态，保证其在特殊时间段发挥应有的作用。
※设计参数及配套设备：
事故池：数量1座；钢筋混凝土结构。
工艺设计参数：2m³/h
水力停留时间 ：24h
池体有效容积：48m³
池体尺寸：L4m*B4m*H3m
（4）、LC-WSZ-40一体化污水处理设备
本污水中有机成分比较高，可生化性好，因此采用LC-WSZ-40水处理设备是最经济的。LC-WSZ-40污水处理设备是采用有机负荷较低的A/A/O生物处理工艺，不仅能够有效去除污水中的含碳有机物，对总氮去除率可达80%。磷的去除率可达50%，处理效果令人满意。本埋地式污水处理系统是集永久性、无噪音、微电脑全自动控制技术，埋地式等处理技术为一体的高新技术产品。分述如下：
（5）、A级生物处理池（厌氧池），停留时间4.0h
设置目的：
将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有机物，以利于后道O级生物处理池进一步氧化分解，同时通过回流的硝炭氮在硝化菌的作用下，可进行部分硝化和反硝化，去除氨氮。
设计特点：内置高效生物弹性填料，又具有水解酸化功能，同时可调节成为O级生物氧化池，以增加生化停留时间,提高处理效率。
（6）、Ｏ级生物处理池（生物接触氧化池），停留时间8h
设置目的：
该池为本污水处理的核心部分，分二段，前一段在较高的有机负荷下，通过附着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用，去除污水中的各种有机物质，使污水中的有机物含量大幅度降低。后段在有机负荷较低的情况下，通过硝化菌的作用，在氧量充足的条件下降解污水中的氨氮，同时也使污水中的COD值降低到更低的水平，使污水得以净化。
设计特点：
该池由池体、填料、布水装置和充氧曝气系统等部分组成。以生物膜法为主，兼有活性污泥法的特点。
（7）、二沉池，停留时间3.h
设置目的：
进行固液分离去除生化池中剥落下来的生物膜和悬浮污泥，使污水真正净化。
（8）、清水池，停留时间1.h
设置目的：清水池即消毒池。该池按消毒池设计，内设消毒装置，导流板。二沉池出水流入消毒池进行消毒，经消毒后的水再进行过滤。
（9）、风机
设置目的：供O级生化池
设计特点：风机具有体积小，噪声低，风量足，性能稳定可靠等特点。
（10）、自动控制柜
可自动、手动自由切换。
（11）、工艺特点：
◙ 采用成熟的A/A/O生化处理工艺路线，具有良好的去除污水中的有机物和较好的脱氮功能，以满足排放标准的要求；
◙ 具有较好的耐冲击负荷能力，以适应水质、水量变化的特点；
◙ 采用污泥前置回流硝解工艺，大大降低污泥的生成量；
◙ 采用新型填料，挂膜快，寿命长，处理见效快；
◙ 厌氧池，好氧池，二沉池，清水池为一体化地埋设备，安装简单；
◙ 采用集中控制、自动化运行，易于管理维修，提高系统可靠性、稳定性。
◙ 系统处理设施全部设置在地表以下，不占地表面积，可作绿化，又利于防冻。
第五章、供货范围
本工程的供货范围为一套完整的洗涤污水处理系统，包括A/A/0设备，配套的格栅、风机、水泵、控制系统及设备中的所配附件等。
本供货范围不包括土建工程设施（格栅井、调节池等）以及外接管道和接入电源线缆。
地埋式一体化生活污水设备主要器材一览表
序号
名称
型号规格
数量
单位
备注
1
格栅
B200不锈钢网
1
个
千秋净源
2
调节池提升泵
QW4-15-0.75kw
1
台
上海
3
调节池液位控制器
配套
1
套
合资
4
污水处理
设备主体

A级生化池、O级生化池（分二级处理）、二沉池、清水池
1
座
钢砼（业主自建）
5
A级生化池
生物填料
弹性立体填料
(70%安装密度)
1
套
千秋净源
6
O级生化池
生物填料
弹性立体填料
(70%安装密度)
1
套
千秋净源
7
A级生化池
挂料系统
UPVC
1
批
联塑
8
O级生化池
挂料系统
UPVC
1
批
联塑
9
沉淀池
污泥回流泵
QW4-15-0.75kw
1
台
上海
10
接触氧化池
曝气装置
D150 ABS、尼龙
1
套
千秋净源
11
回转风机
HC40S
1
套
江苏
12
电气控制系统
全规格电控箱
1
套
德力西电器
13
设备内管道阀门
配套
1
批
联塑
14
消毒设备
LC-XD-2
1
套
千秋净源
15
加药设备
LC-JY-2

16
安装配件
配套
1
套
千秋净源
17
单项阀
随风机配套

套
千秋净源
18
合计
RMB：肆万捌仟圆整（48000）以上报价不含土建、税金
注：以上为该设备的全套配置，只需连接管道及接上电源就可以运行。

1、间接投资（需方投资）
序号
名称
单价（万元）
合计（万元）
1
工程现场电缆、电闸

2
穿线管

3
设备外管道阀门

4
设备运输费

5
设备卸车费

6
工程不可预见费用

2、土建投资（需方负责）
土建名称
性质
数量
土建尺寸
合计（万元）
调节池
钢砼结构
1座
4*4*3

事故池
钢砼结构
1座
4*4*3
建议修建
污水处理池
钢砼结构
1座
4.5*3*3

风机房
砖混结构
1座
2.5*2*2

注：1、土建投资请需方按照当地土建费用估算为准。
2、以上尺寸用于工程估算，施工以我方提供的图纸尺寸为准。
3、工程总投资
品名
名称
单价（万元）
合计（万元）
1
工程设备投资

2
土建投资
（以当地为准）
3
间接投资

第六章 售后服务承诺和服务方案
一、 服务承诺
1、严格按业主的要求，保证进度，保证质量完成项目。
2、凡是我方提供的所有材料以及整体工程，均实行 12 个月免费保修，该保修期自整体项目最终竣工验收合格之日起计算。
3、凡属我方承包范围和内容的项目，我方在接到修理通知的1小时内给予答复， 24小时内必须到达现场（交通允许的情况下）。
4、免费为用户培训操作人员，并协助制订设备操作规程。
5、在保修期内向业主提供的所有售后服务属无偿服务。
6、我方承诺，对工程质量终身负责。因我方的原因在工程合理使用期限内造成人身和财产损害的，我方承担损害赔偿责任。我方将长期以优惠的价格提供备品备件，以及将具有专利产权、独家生产和销售的主要部件、备品备件、易损件等，作为备件存放于需方现场的。

- 14 -
贵州千秋净源环保科技有限公司
