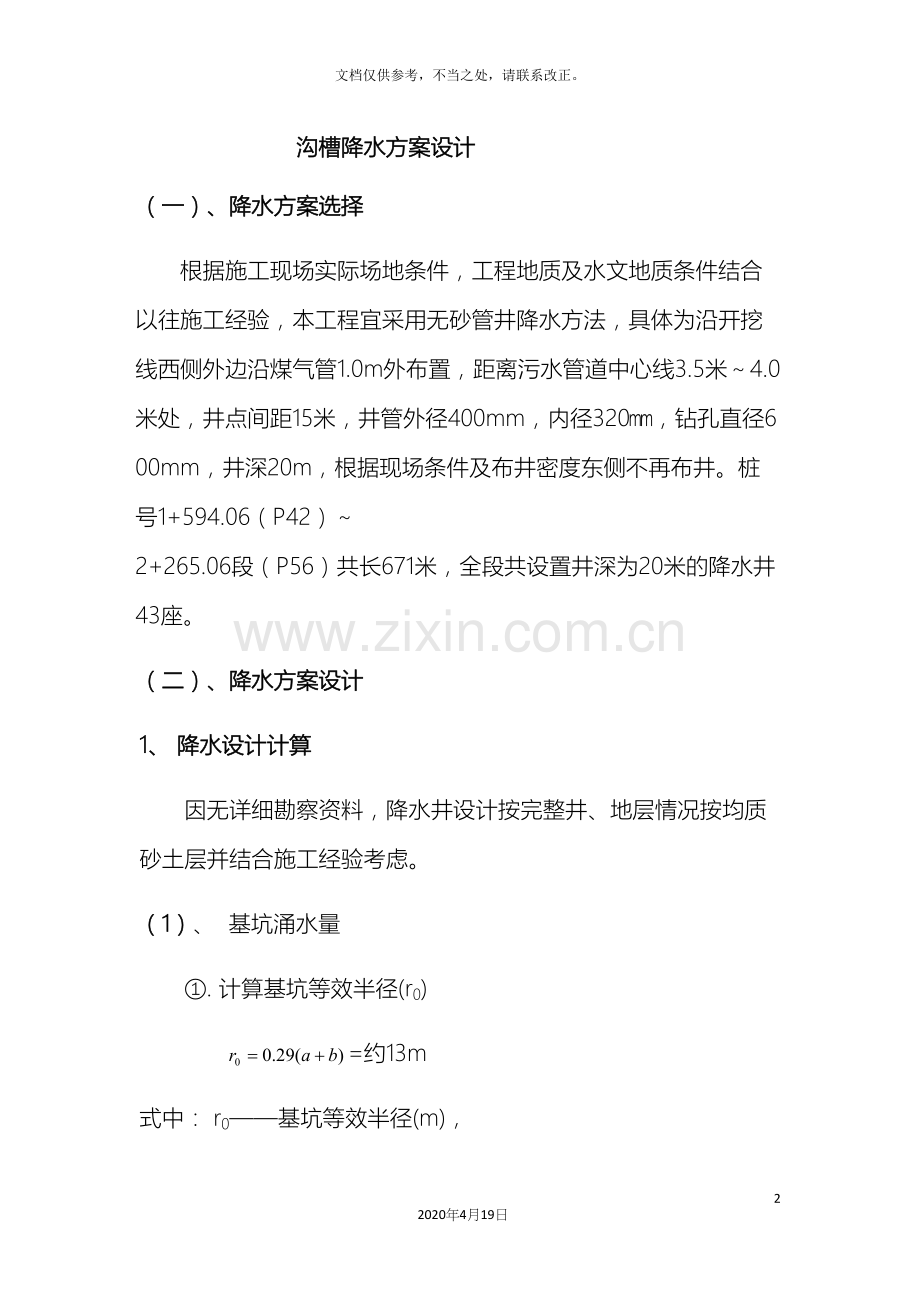

沟槽降水方案设计142020年4月19日文档仅供参考，不当之处，请联系改正。沟槽降水方案设计（一）、降水方案选择根据施工现场实际场地条件，工程地质及水文地质条件结合以往施工经验，本工程宜采用无砂管井降水方法，具体为沿开挖线西侧外边沿煤气管1.0m外布置，距离污水管道中心线3.5米4.0米处，井点间距15米，井管外径400mm，内径320，钻孔直径600mm，井深20m，根据现场条件及布井密度东侧不再布井。桩号1+594.06（P42） 2+265.06段（P56）共长671米，全段共设置井深为20米的降水井43座。（二）、降水方案设计1、 降水设计计算因无详细勘察资料，降水井设计按完整井、地层情况按均质砂土层并结合施工经验考虑。（1）、 基坑涌水量. 计算基坑等效半径(r0)=约13m式中： r0基坑等效半径(m)，A、b基坑长度(m)，. 确定引用影响半径(R)R=10S=204.6米式中：R含水层引用影响半径(m)，S含水层降水深度(m)，K含水层渗透系数(md)。. 基坑涌水量 Q= =约1422.95m3d式中：R含水层引用影响半径(m)，S含水层降水深度(m)，H含水层厚度(m),K含水层渗透系数(md)。（2）、 单井出水能力根据计算单井最大出水量为180m3d。根据计算结果及施工经验，将水位降低至结构施工要求时，降水井间距约为15米。2、降水井结构及基本情况降水井孔深为20m，开孔直径600mm，下入管外直径为400mm的水泥砾石滤水管。井底1.0米为实管。井底用25厚的木板进行封底。井管外填入810mm的砾石或石硝滤料。降水施工前先进行降水试验，获取地下水位变化情况，调整降水方案。使地下水位控制在结构层之下。3、施工设备 （1）排水泵类型：水泵采用2.2KW的流量为15m3小时，总计34台。（2）排水管要求：根据现场所布设的井点数量进行排水管的安装，同时进行排水管和沉淀池的布置，排水管采用50的橡胶管，排水管排入沉淀池，经过沉淀池的沉淀再排入市政设施检查井中。本段施工每三个井位共100米做为一个施工段，前面50米压入桩开挖，下游将煤气管线上部土人工挖开后，开始压桩，上游管道施工完毕即可拔桩将桩倒入下一个50米井位段，依次类推。此处施工时所有降水井的水全部抽入原管线下游检查井中，在施工上游第一个检查井和第二个检查井段时，要将上游第一个检查井段的所有降水全部抽入下游第三个现状原污水检查井中。在抽水之前要将第二个检查井的下游管口封堵好方可抽水。抽水周期为每眼降水井为15天。施工配电 设置二级配电一个，三级配电2个，主电缆VZ3*621*2.52,总长度根据现场井分布长度全线布设。小电缆根据现场实际情况布设。供电系统采用双线路，防止中途停电或发生其它故障影响排水，在次，要备用一台120KW的备用发电机以防止突然停电造成水淹基槽。（三）、施工工艺降水井施工采用循环钻机泥浆护壁成孔的工艺，坑内施工降水井，降水井施工在其它工序列施工前进行，大约在正式开挖前一周进行提前降水。施工顺序为：井点测量定位打井钻机就位钻孔清孔吊放井管滤料填充洗井安装抽水系统试抽正常运转封井。（四）、管井的施工技术要求：1、准备工作完成后，即开始施工部署，首先要组建项目部，落实材料和人员，合理安排人财物，与甲方及工地上各单位保持密切协作。 2、专人负责进料，工程师核定，确保过滤管、围填砂砾、粘土等材料的质量。3、进场、定位、埋设护孔管，由甲方提供“三通一平”，钻机进场。按设计方案施测井位，保证钻机移到位，各项准备工作就绪，井管、砂料到位，埋设护孔管要求垂直，护孔管尽可能进入原状土层内2050cm，外围用粘土填实，保证泥浆流出孔外。 4、钻井，钻进采用180型回旋钻钻进，使用自带活门式抽筒钻具，边钻进边抽出泥浆，采用回转钻进时，不得将返回泥浆直接进入孔中循环，应补给清水，钻孔完成后，应彻底换浆，以保证井管的顺利下入和孔内沉淀不大于0.5m。钻孔直径600mm。5、清孔，钻进到设计预定孔深后，应加清水采用泵压方法进行冲洗，将孔内土块与泥浆冲洗出孔口。6、下井管，按设计井深事先将井管排列、组合，下管时所有降水井的底部按标高严格控制。井管应平稳入孔、连接紧密以免脱落，保证井管不靠在井壁上和井管外有一定的填砾厚度，保证环状填砾间隙厚度大于100mm，过滤器应刷洗干净。下管要准确到位。自然落下，稍转动落到位，不可强力压下，以免损坏过滤结构，下好井管后，把井管居中固定。 7、填砾冲孔，填料时采用边向孔内送水边填料的方法，以保证填入滤料空隙不被泥土堵塞。8、 选择具有一定强度、渗透能力较好的水泥砾石滤水管；接头处的死管长度小于2cm；换浆后立即下入井管，井管应保持垂直和居中；井孔内沉淀厚度不得大于0.5m；滤料必须沿四周均匀下入，边洗井边下滤料，上部12m待洗井结束后用粘性土封井。9、洗井，采用井内洗井方法。循环钻机成孔后，下入井管，下滤料后立即下入潜水泵进行抽水，直至水清砂净。10、下泵、试抽、洗井结束后，待水位恢复可按设计下泵，下入深度应符合设计要求，以保证足够的降深。排水管道及电源线路一定要先连接好，试抽3个小时，测定井内水位及观测孔水位变化，预估降水试验运行途径，等水位恢复后，积极配合抽水试验。11、排水方法：由于15米一口深井，因此利用实际井的位置，使尽量多的深井水排入一个沉淀池，再经过沉淀池沉淀后，就近排至北侧花池现状市政污水井中或路中现状市政雨水井中。在入市政井之前，每个抽水管必须经过沉淀池沉淀才可入市政井。沉淀池为粉煤灰砖砌，内部1:2.5防水砂浆抹面,尺寸为，长0.6米宽0.6米,高为1.0米,为了使抽出的水为清水,沉淀池出水口至池底距离设置为0.5米高,而且自出水口以下10处设置一张规格为22的平面尺寸为0.6米宽0.6米的铁丝网片,保证抽出的水清澈不混浊。12、降水井，质量验收施工结束前，对所有井的井深和水位进行验收，达不到设计要求的井点，应进行重新洗井，洗井后仍达不到要求的，应补打；若洗井、抽水时，井内出砂严重，应停止进行洗井和抽水，防止砂土流失而引起不良后果。13、合理安排排水及电缆电路 原则上，井、排水管和电缆一齐铺设，排水要畅通无阻，就近排放，连接合理，电缆应绝缘，有一定抗拉、抗压强度。 14、抽水作业需要每天24小时派人现场昼夜值班，三班轮换。并做好抽水记录，潜水泵在运行过程中每2小时观察一次水位，并做好记录，每天报水位流量。检查电缆线是否和井壁相碰，检查密封的可靠性，以保证水泵正常运转。利用观测井水位，了解抽水效果，达到降水深后通知监理和甲方进行土方开挖。（五）、降水监测与管理（动态观察）1、观测孔布置兴华街沿线建筑物商铺较多，且沿线有商业用楼，降水观察特别重要。因此，在沿线路北的高层建筑物上设置沉降观测点。每天对观测点进行一次复核。2、降水期间水位监测与管理降水井的水位、水量观察应与观察井动态管擦同步进行。 降水之前观测一次自然水位，对降水井的原始水位标高做好记录。在抽水开始的十天内，要求每天早晚各观测一次水位，流量；当水位达到设计降水深度且趋于稳定时可每天观察一次，并做好记录，进入雨季或出现新的补给源时，应增加观测次数。 对观测记录及时整理，预测水位下降达到设计要求的时间。根据实际抽水情况，研究降水设计的可靠程度或提出调整措施，查明抽水过程中的不正常状况及其产生的原因及时提出调整补充措施，确保达到降水深度。 管井降水过程中，应观测抽水井的水位、流量，注意调整水泵合理运行深度，尽可能不露出水面，又不被井内泥砂淹埋。 对抽水的潜水泵以及线路应建立定期检修保养制度，水泵安装前，应选取合理的潜水泵规格，检查各部位是否处于良好状态，将完好潜水泵下至预定深度，并满足水泵正常运行条件，后接通电源。保持设备正常运行，降水期间不得停泵。 抽出的水经过沉淀池，沉淀后再排出工地。 降水期间，应随时对电源和抽水设备检查，发现问题及时修理和更换。 观测井中水位、水量发现异常，及时处理，根据实测资料，调整抽水井数和井中水位降深，做到既保证质量，又尽可能节约能源。（六）、质量保证措施现场各工序由专人负责把关，每道工序制定岗位职责，做到分工明确，责任到人。(1)开工前由技术人员向全体人员作详细技术交底；(2)各工序设质量负责人、质量检查人，岗位明确，责任落实；(3)不掌握操作工艺、不明确质量标准的人员，严禁上岗操作；(4)严把材料进场关，确保材料质量；(5)定期召开质量会议，严格质量管理。（七）地下水位观测1、 观测孔布置与方法在降水区周边布置5-6已有降水井作为地下水位观测孔，进行地下水位监测，采用测绳测量井深及水位标高。2、 水位、流量观测井点施工期间和抽（降）水前期，对水位、流量每天观测l次；降水中期每2天观测1次；降水后期，7-10天观测一次。3、观测记录与资料应用将每次观测的水位值和流量记录在“地下水位长期观测记录表”中，并及时进行整理，分析水位下降的趋势与流量变化；预测地下水位下降到设计深度的时间和确定抽水井数与时间。如水位、水量发生突然变化，应立即查明原因,及时进行处理。4、降水维护与处理（降水保护）在整个降水期间，必须保正降水井点和抽水设备的完好，对抽水设备进行定期检查和维修，发现问题及时处理，确保建筑施工安全进行。（1）、降水期间对抽水设备和运行状况进行维护检查。每天检查不少于3次，并应观察记录水泵的工作压力、电动机、水泵温度、电流、电压、出水情况。发现问题及时处理，使抽水设备始终处在正常运行状态。（2）、水设备应进行定期保养，降水期间不得随意停抽。（3）、注意保护井口，防止杂物掉入井内，经常检查排水管、排水沟，防止渗漏。冬季降水，还应采取防冻措施。（4）、在更换水泵时，应测量井深，掌握水泵安装的合理深度，防止埋泵。5、降水井封井措施待降水任务完成后，拔出水泵，降水井下部采用级配碎石回填，回填深度为13.45米。当级配碎石回填至路床以下1.0米处时，改用C15砼回填，直至路床标高，回填C15砼深度为1.0米。四、人员与设备配置 1、 人员配置 降水井施工人员：15人；降水维护人员23人技术人员：3人。 2、施工设备施工设备一览表施 工 设 备数 量备 注降水井成孔钻机2台25KW发电机1台150KW潜水泵342.2kw/台排水管1000米电缆1000米
