第一篇 系統設定篇
第一章 標準作業環境

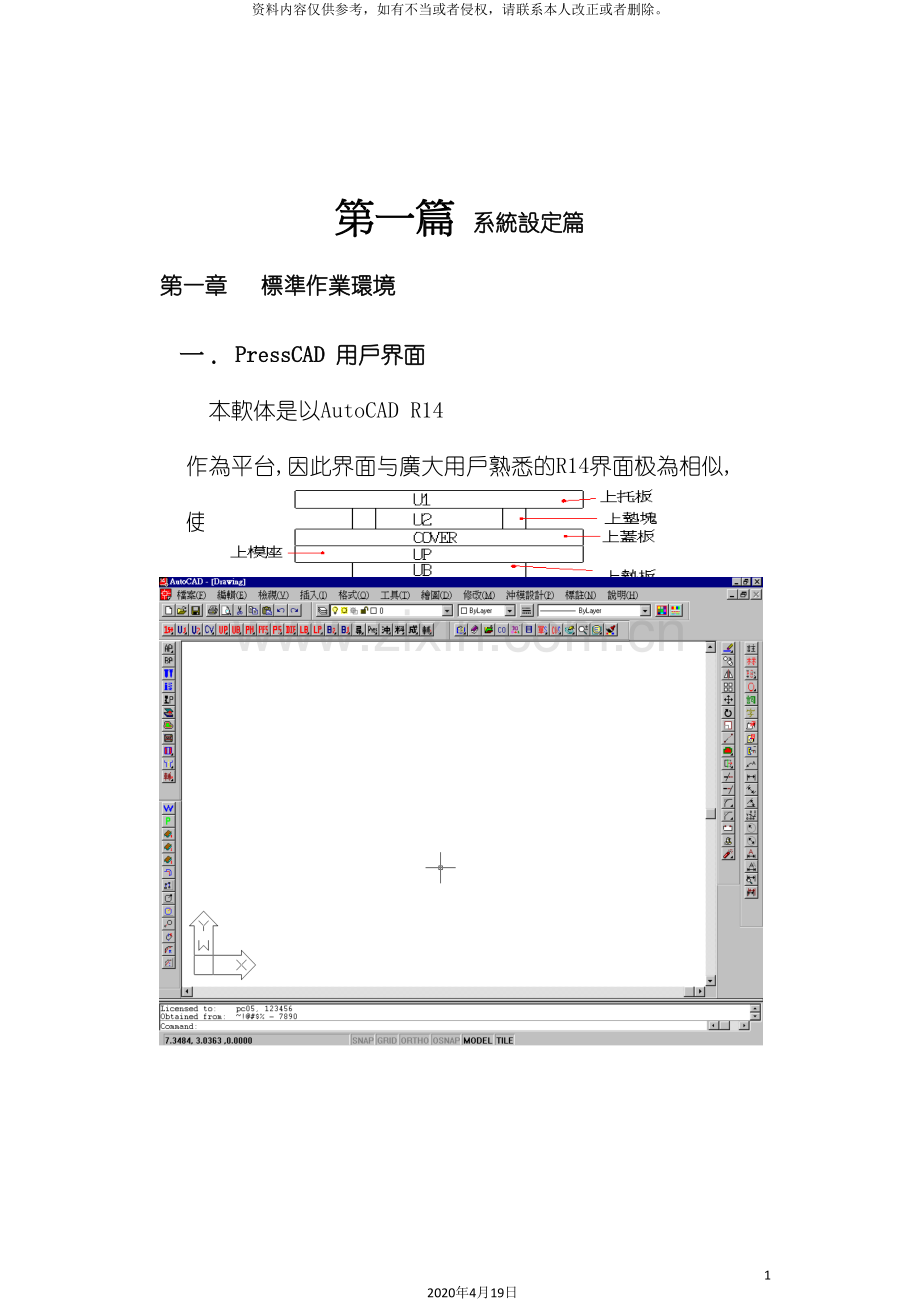

一 . PressCAD 用戶界面
本軟体是以AutoCAD R14 作為平台,因此界面与廣大用戶熟悉的R14界面极為相似, 使用非常方便。

二 . PressCAD模板圖層及模板分層方式:

1. 一組模具由多塊模板所組成,就可動剝料模而言,PressCAD 的主要模板圖層分為:
上托板層、 上墊塊層、 上蓋板層、 上模座層、 上墊板層、 上夾板層、
止擋板層、 脫料板層、 下模板層、 下墊板層、 下模座層、 下墊塊層、
下托板層。

复合模:

一塊模板之分層方式,依該模板是否有入子零件層而分為二類舉例如下:
1) 某些模板:如 上夾板、 止擋板、 脫料板、 下模板、 …等,常須在模板裡加裝入子(Insert),因此;此類模板會多個入子零件層。
2) 而上模座、 下模座..等模板則無入子零件層。

三 . PressCAD 的圖層管理方式
PressCAD 對圖層有一套有效的管理方式¸而許多的操作應用也都與圖層有關;因此,若能對各圖層的功能有所瞭解¸必能提昇模具設計的效率。
PressCAD 是以機械加工的觀念來管理圖層; 各模板皆有獨立對應的圖層¸會依加工方式將圖元自動產生在對應的圖層裡。
《例如: 會將 線割孔自動產生在對應的線割層(W), 將銑床加工孔產生在對應的銑床層(O),.......等》。
1. PressCAD 系統使用之圖層:
系統圖層目的, 在於存放供系統使用之相關資料。例如零件數量、 規格…等。
模具零件圖層
(PRESS ) 主要用於存放各種模板零件資料(除了沖頭、 入子之外的其它標準零件), 以供料表清單之零件統計及模具組立圖之零件繪製,可細分為四層。
(1)PRESS層: (一般沖模層) 放置模板資料。
(2)PRESS_U : (上沖模層) 放置與上模有關的零件 如上模螺絲、 上模合銷、
等高套筒…等零件。
(1) PRESS_D : (下沖模層) 放置與下模有關的零件 如下模螺絲、 下模合銷
浮昇銷…等零件。
(4)PRESS_M :(中沖模層) 放置與脫料板有關的零件如脫料板引導銷...等。
沖 頭 層: 用於存放沖頭零件資料的圖元,如A沖複製、 B沖複製、 異型創建…等,皆會於沖頭層產生代表沖頭之零件圖元。
輔助線層: 本系統之內定輔助線層有: 料帶層、 第0層、 第1層、 成品層。
1.料帶層: 用於存放料條排列資料的圖元。
2.第0層(上模輔助線層):供使用者繪製屬於上模之沖頭輔助線。
3.第1層(下模輔助線層):供使用者繪製屬於下模之1.料帶層沖頭輔助線。
4.成品層: 用於存放成品資料的圖元。
導料板層: 用於存放導料板資料的圖層。
2. 圖層之設定及選擇
☆圖層之設定:本系統提供開放的圖層設定檔, 可於設定檔(dat\layer.dat)內指定各圖層之顏色、 線形…等¸系統會於載入時自動執行該程式¸用以設定PressCAD之初始圖層環境。
執行[建模具圖層]功能時,即是讀取此設定檔內的資料來設定模具圖層。
☆圖層之管理:本系統提供很方便的圖層管理方式﹐只需點選Icon圖像即可實現圖層之開、 關、 复制等操作。

☆圖層之切換: (1)可直接點選對應之Icon圖像,紅色欄代表單開此模板層( 除尺寸層) ﹐藍色欄代表單開此層﹐綠色欄代表加開此層。

(2) 可於指令輸入區直接輸入圖層名以快速指令切換所要圖層。
例如 : 輸入 1 代表加開第 1 層(同時將該層定為当前工作圖層);
輸入 O1 代表單獨開啟第 1 層(其餘圖層會被關閉,並將該層定為工作圖層);
輸入 T1 代表加開第 1 層(但不改變当前之工作圖層)輸入 F1 代表關閉第 1 層;
以上設定圖層之快速指令可於 ACAD.PGP 檔內設定之.
【註】 1. O:only(單開) T:Thraw(解凍) F:freeze(凍結)
2.不能用此命令開啟所有圖層
四 .系統資料庫
本系統採用開放式的資料庫,內含標準之資料. 使用者更可視實際需要進一步擴充或修改之。
※ 指令輸入方式
下拉功能表 ( 沖模設計) → ( 編輯資料檔)

主要之資料檔有:
1. 沖模零件資料檔(Ti.dat):
內含各種沖模零件.如:A沖、 B沖、 引導沖、 導柱、 合銷、 襯套、 等高套筒…等.於該檔案內有各零件各種尺寸時各部位之尺寸資料.若系統提供的零件其某些部位的尺寸與貴公司所使用的不完全一致,祇須點選”沖模零件”指令,系統便會載入該檔供您修改,根据資料檔的選項自行修改即可,您亦可加入新的尺寸規格。在某些情行下常會遇到同一公稱尺寸之零件,因不同之供應來源其各部位之尺寸會有所不同,例如:同樣是13 ø 的等高套筒,國產的與進口的其所使用的頭部尺寸或固定螺絲可能不同,而貴公司兩種都會使用到,此時您可於沖模零件資料庫檔(Ti.DAT)內設定另一種之尺寸為- ø13 如下表所示即可。

CSR(等高套筒) M*L (M*長度)
D(直徑) S1(固定螺絲) H(突緣直徑) Set_s(止付螺絲) Do(彈簧外徑) S2(倒吊螺絲) T(突緣厚)
11 8 16 18 12 20 6 3
13 10 18 20 12 22 8 3
-13 8 16 20 12 22 8 3

2. 螺絲資料檔(SCREW.dat):
內含螺絲之規格資料 如:頭部尺寸、 沉頭直徑、 沉頭深…等相關資料。可根据實際資料修改之。
SCREW.DAT檔的部份內容如下:
M_SCREW(公制螺絲)
E_SCREW(英制螺絲)

Pitch h_dia h_high hex sink_dia sink_neck sink_deep Set-Scr.
牙距 頭徑 頭部厚 六角槽寬 沉頭直徑 頸部直徑 沉頭深 內螺牙內徑 止付螺絲
M4 0.7 7 4 3 8 4.5 7 3.3 8
M5 0.8 8 5 4 8.5 5.5 8 4.2 8
M6 1.0 10 6 5 11 7 9 5.0 15
M8 1.25 13 8 6 14 9 11 6.8 12
M10 1.5 16 10 8 17 11 13 8.5 16
M12 1.75 18 12 10 19 13 15 10.3 18
M14 1.5 21 14 12 22 15 17 12.0 18
W3.18 0.5 5.5 3 2.5 6 3.5 5 2.5 W1/8
W4.00 0.7 7 4 3 8 4.5 7 3.3 W5/32
W6.35 1.0 10 6 5 11 7 9 5.2 W1/4
W9.53 1.5 16 10 8 15 11 13 8.2 W3/8
W12.7 1.75 18 12 10 20 13.5 15 10.5 W1/2
W15.88 2.0 23 16 14 24 17 19 13.8 W5/8
W19.05 2.5 30 20 18 31 21 23 17 W3/4
W25.4 2.5 36 24 22 37 25 27 22 W1

3.材料延展係數資料檔(*.COF):不同材質有不同之係數檔,採用開放之資料庫,使用者可視實際需要修改或擴充之。
4.熱處理資料檔:模具總設定模板厚度設定中熱處理選項即在此設定, 以供注解時輸出。
5.模板材料与沖壓材料資料檔: 模具總設定中材料選項在此設定,根据公司使用模板材料与沖壓材料自行修改即可, 以供注解時輸出。

五 . 快速鍵及功能鍵之使用
使用快速鍵及功能鍵可大幅提昇繪圖效率。
快速鍵: 可於Autocad R14\Progran Files\Support\ACAD.PGP檔內設定
功能鍵: 則於功能表檔Press\Dat\Press.mnu; Press2.mnu;Press3.mnu內設定。

快速鍵定義檔(ACAD.PGP)的部份內容如下:
AJ,*AutoJoin AR,*Array C,*Circle CM,*ChaMfer
CH,*ChaNge CO,*Copy DI,*Dist E,*Erase
X,*Explode F,*Fillet FI,*Fill ID,*ID
L,*Line LA,*Layer LI,*List LT,*LineType
M,*Move MI,*Mirror MO,*Moffset O,*Offset
PO,*Point PL,*Pline Ro,*Rotate S,*Stretch SA,*Save SC,*Scale ST,*STyle
SW,*Switch T,*Text TR,*Trim Z,*Zoom

4,*lay_on("4") UP,*lay_on("UP") UB,*lay_on("UB") UB2,*lay_on("UB2")
PH,*lay_on("PH") PS,*lay_on("PS") PS2,*lay_on("PS2") IE,*lay_on("DIE")
DIE2,*lay_on("DIE2") LB,*lay_on("LB") LB2,*lay_on("LB2") P,*lay_on("LP")
o0,*s_plate("0") o1,*s_plate("1")
o2,*s_plate("2") o3,*s_plate("3") o3,*s_plate("3")
oUP,*s_plate("UP") oPH,*s_plate("PH")
oPS,*s_plate("PS") oDIE,*s_plate("DIE")
T0,*layer_on("0") T1,*layer_on("1") T5,*layer_on("5") TUP,*layer_on("UP")
TUB,*layer_on("UB") TPH,*layer_on("PH")
FUP,*fre_plate("UP") FUB,*fre_plate("UB") FLP,*fre_plate("LP")

功能表(如Press.mnu,Press2.mnu)內所定義的複合鍵之使用:
Ctrl+W ----- 定窗 Ctrl+1 ----- mid (中點) , Qua (四分點)
Ctrl+Q ----- 前景 Ctrl+2 ----- per (垂點)
Ctrl+A ----- 放大 Ctrl+3 ----- Tan (切點)
Ctrl+D ----- 縮小 Ctrl+4 ----- Cen (圓心)
Ctrl+5 ----- 最近點

六 . 模具編號方式
模具的編號是做好圖檔管理的第一步,一般多以年度、 月份、 流水號, 再配合筆記本或運用電腦登錄模具號碼、 客戶名稱、 品名、 品號、 日期、 及設計者....等資料, 讓每一位使用者均能方便、 迅速查閱圖檔資料, 提昇作業效率。
以下舉實例說明模具編號方式, 提供參考, 使用者可視貴公司狀況自定作法, 唯須注意主檔名不可超過8個字元(0601-DIE.DWG) 。

方式一
以英文符號定義模板代號, 如:0601-DIE.DWG
月份 流水號 模板代號
06 01 -UP 第0601號模具的上模座
06 01 -UB 第0601號模具的上墊板
06 01 -PH 第0601號模具的夾板
06 01 -PPS 第0601號模具的脫料背板
06 01 -DIE 第0601號模具的母模板
06 01 -LB 第0601號模具的下墊板
06 01 -LP 第0601號模具的下模座

方式二
以數字定義模板代號,如:06001-1.DWG
月份 流水號 模板代號
06 001 -1 第06001號模具的上模座
06 001 -2 第06001號模具的上墊板
06 001 -3 第06001號模具的夾板
06 001 -4 第06001號模具的脫料背板
06 001 -5 第06001號模具的脫料板
06 001 -6 第06001號模具的母模板
06 001 -7 第06001號模具的下墊板
06 001 -8 第06001號模具的下模座
