门禁一卡通系统解决方案

17
2020年4月19日
文档仅供参考，不当之处，请联系改正。

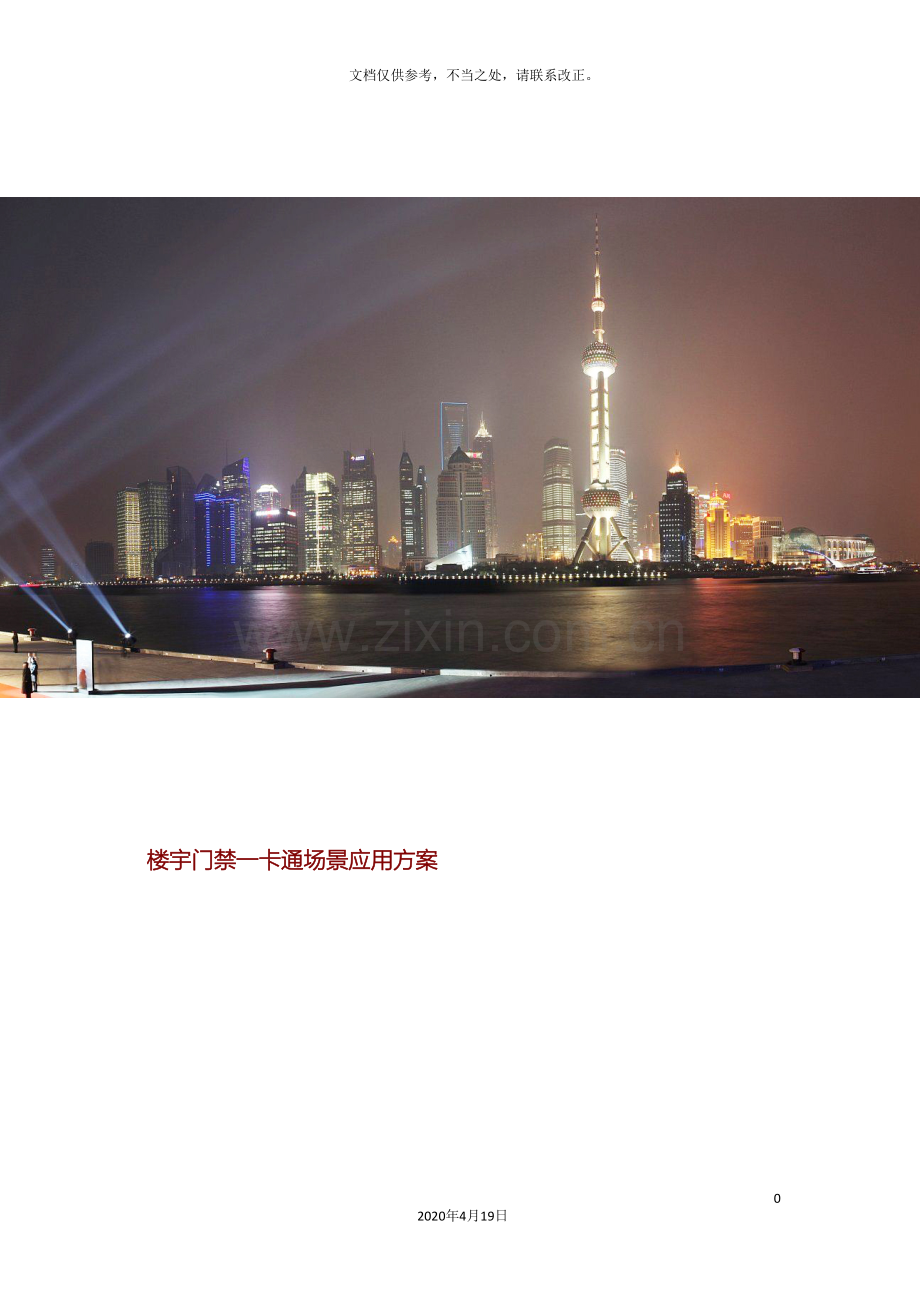

楼宇门禁一卡通场景应用方案

目录
第 一 章 金融行业门禁一卡通概述 1
1.1 金融行业门禁一卡通系统需求分析 1
1.2 一卡通系统结构 1
1.3 银行网点联网 3
1.3.1 银行级别划分 3
1.3.2 网点联网优势 4
1.3.3 银行网点安防监控系统组成 4
第 二 章 场景应用方案 5
2.1 场景: 金融中心大楼大厅电梯、楼梯入口处 5
2.1.1 场景概述 5
2.1.2 特色功能 6
2.1.3 产品配单及拓扑图 6
2.2 场景: 金融中心高层大楼电梯 7
2.2.1 场景概述 7
2.2.2 特色功能 8
2.2.3 产品配单及拓扑图 8
2.3 场景: 金融中心办公室 10
2.3.1 场景概述 10
2.3.2 特色功能 10
2.3.3 产品配单及拓扑图 11
2.4 场景:防火门 12
2.4.1 场景概述 12
2.4.2 特色功能 12
2.4.3 产品配单及拓扑图 13
2.5 场景:金融大楼地下停车场 14
2.5.1 场景概述 14
2.5.2 特色功能 14
2.5.3 产品配单及拓扑图 15
2.6 场景: 营业网点中转区（AB门互锁） 17
2.6.1 场景概述 17
2.6.2 特色功能 19
2.6.3 产品配单及拓扑图 19
2.7 场景: 营业网点中转区胁迫码场景 20
2.7.1 场景概述 20
2.7.2 特色功能 21
2.8 场景: 金库 21
2.8.1 场景概述 21
2.8.2 特色功能 21
2.8.3 产品配单及拓扑图 23
2.9 场景: 自助银行ATM防护舱 24
2.9.1 场景概述 24
2.9.2 特色功能 25
2.10 场景: ATM加钞间 27
2.10.1 场景概述 27
2.10.2 特色功能 28
2.10.3 产品配单及拓扑图 28

第 一 章 楼宇门禁一卡通概述
1.1 楼宇门禁一卡通系统需求分析
针对楼宇的人员出入频繁、安保问题多样化、管理环节复杂等现状，结合超高层建筑的安防管理需求及特点，海康威视为其设计提供了一套合理高效的智能一卡通系统解决方案，方案主要基于解决以下需求：
1、 为楼宇提供安全保障：
经过门禁、巡更等一卡通系统的建设，排除楼宇的安全隐患，为入驻企业提供人、财、物全方位的安全保障和安全舒适的工作环境。
将各智能卡子系统关联应用，将入驻企业员工、大厦物管人员、外来访客及其它临时人员等所有人员全部纳入一卡通系统的管理范畴，完善了技管手段，减少因人为管理所产生的安全疏漏。
2、 提升物业管理的管理效率：
经过统一发卡平台一次性发卡实现了人员信息在多个子系统中的互联互通，减少了管理的复杂度，体现一卡多用的优越性，极大降低物管的工作量。
3、 为入驻企业提供更为专业化的服务
自助预约访客系统及电子化的数据流程解决外来访客排队问题。
为企业人员提供考勤、消费等后勤管理服务，真正实现“一卡在手、一卡通用”。
1.2 一卡通系统结构
一卡通系统实现“信息共享、集中控制”，从统一网络平台、统一数据库、统一的身份认证体系思路，使各管理系统，各读卡终端设备综合性能智能化。
一卡通系统结构图如下图，各个子系统均经过网络，能够经过管理中心统一管理，且各个子模块均与消防、监控、报警联动。

图1. 一卡通系统结构图(附参考型号)
第 二 章 场景应用方案
2.1 场景: 大楼大厅电梯、楼梯入口处
2.1.1 场景概述

图2. 大楼电梯、楼梯入口图

2.1.2 特色功能
1、大楼出入口人员通道管理：
只有持有大楼工作卡的人员能够进入大楼，使用快速人员通道闸来管理。阻止没有卡的、发广告、推销等人的进入，便于维护大楼内工作环境。
2、访客预约登记：
为了维护金融大楼的工作环境，非本大楼工作人员只有预约或登记拿到访客卡的访客才能进入大楼工作区。提前网上有预约的，能够经过自助访客一体机刷身份证来换卡经过出入口闸机。临时访客，在临时访客工作站录入个人信息后，发卡进入大楼。访客卡根据访客需要拜访的公司自动分配梯控能到达的楼层权限。
2.1.3 产品配单及拓扑图
产品
型号
发卡机
D8E-U-A-III
访客一体机
DS-K5002
网络双门门禁控制主机
DS-K2100-CD
读卡机（安装在闸机里）
DS-K192AM
出入口闸机
DS-K3BA
mifare-1感应卡
IC S50
iVMS-8700-RVS
访客管理终端软件

图3. 访客/人员通道拓扑图
2.2 场景:大楼电梯
2.2.1 场景概述

图4. 金融中心高层大楼电梯图

2.2.2 特色功能
1、大楼梯控管理：
在超高层大楼内，不同的楼层分布有不同的公司，为了防止非本公司人员干扰工作环境。只有员工卡有权限的人员才能到达指定楼层。
2、海康高层梯控做过软硬件整合的合作品牌：
三菱电梯、通力电梯、迅达电梯。
干接点模式：主控制器+DO模块 与 电梯按键整合；由一卡通系统完成电梯楼层控制。
协议模式：做过电梯协议整合的电梯控制，只要将梯控控制器与电梯控制柜做对接。门禁与电梯系统专用工作站之间采用TCP/IP规约和MODBUS整合；由电梯系统完成楼层控制。

2.2.3 产品配单及拓扑图
产品
型号
电梯楼层控制主机
DS-K2202
联动输出模块
DS-K2M0016
读卡器
DS-K166AM
mifare-1感应卡
IC S50
iVMS-8700-ECS
电梯层控管理终端软件

图5. 电梯层控拓扑图图

图6. 协议整合过的电梯层控拓扑图
2.3 场景:办公室
2.3.1 场景概述

图7. 金融中心办公室图
2.3.2 特色功能
1、办公室门禁：
办公室木门大多采用磁力锁，阴极锁。弱电间大多采用磁力锁，前台玻璃门用电插锁。
2、利用办公室门口的读卡机实现在线巡更：
大楼的门禁统一管理便于门卫在线巡更，提高安全防范等级。利用门禁的读卡器布点，给门卫发巡更卡，在规定的时间内按照指定的刷卡路线完成刷卡，为一次正常巡更。不需要再次布置离线巡更点。巡更方式排班更灵活。
3、考勤系统：
公司的考勤机，布点放在公司大门入口处。
4、联动功能：
消防联动，视频联动。重要房间门被打开时视频联动到管理中心。
5、需要更高安全等级的办公室：
建议配指静脉识别设备，指静脉是安全等级最高的生物识别系统。

2.3.3 产品配单及拓扑图
图8. 门禁/巡更拓扑图
图9. 考勤拓扑图
图10. 指静脉管理拓扑图
2.3.4 场景:防火门
2.3.5 场景概述

图11. 防火门图
2.3.6 特色功能
1、单向开门，紧急情况报警：
大楼通道防火门为单向开门，仅防火门在走廊的一面用紧急压扣控制开门，触发时电磁锁断电，门被打开，同时报警并通知管理中心。防火门外（楼梯间）不设读卡器及开门按钮，仅内部（走廊）经过紧急压扣来开门。再次复位需要管理中心人员用钥匙复位。
防火门平时必须保持关闭，保证疏散空间不会有烟雾进入，仅在紧急情况才能使用。
2.3.7 产品配单及拓扑图
产品
型号
网络控制器
DS-K2500
双门门禁控制模块
DS-K2M200
紧急压扣
DS-K7M-Y28
磁力锁
DS-K4H250S

图12. 防火门拓扑图
2.4 场景:大楼地下停车场
2.4.1 场景概述

图13. 金融大楼停车场图
2.4.2 特色功能
1、停车场卡口计费
2、远距离读卡：
金融大楼工作人员，经过办理远距离射频卡，不需要人工收费便可经过，增加上下班时段通行效率。
3、车位诱导和反向寻车系统：
一些配有大量车位的地下停车场，建议设计满位显示，车位引导系统，反向寻车系统。

图14. 车位诱导、反向寻车流程图
2.4.3 产品配单及拓扑图
产品
型号
出入口控制终端
DS-TP5008-E
出入口视频单元
EVU-212X
出入口道闸
DS-TMG300
远距离读卡器
DS-TRI900-1
出入口控制机
DS-TME201
发卡器
D8E-U-A-III

产品
型号
视频控制终端
DS-TP5016-P
车位监控相机
MCU-140D
终端查询机
DS-TPT122

图15. 停车场出入口、车位引导/反向寻车拓扑图
2.4.4 场景:食堂、小卖部
2.4.5 场景概述

图16. 食堂图
2.4.6 特色功能
1、银行圈存：
在一些配有食堂和小卖部的大楼，圈存即是将消费者平时从银行户头中提领现金放在口袋进行消费付款的方式，转变成将消费者银行户头中的钱直接圈存（存入）一卡通卡上，亦即卡片电子钱包中。
经过与银行合作，在圈存机上简单操作实现钱包转移到卡片上完成自助充值操作。
2、消费系统：
消费系统能够应用在食堂、小卖部、洗衣房、复印、机房等场所。消费方式灵活，食堂、小卖部能够采用普通计费消费；如洗衣房能够采用计次消费，机房能够按照时长消费。
消费系统自动整理报表，便于结算。
2.4.7 产品配单及拓扑图

图17. 圈存消费管理拓扑图
