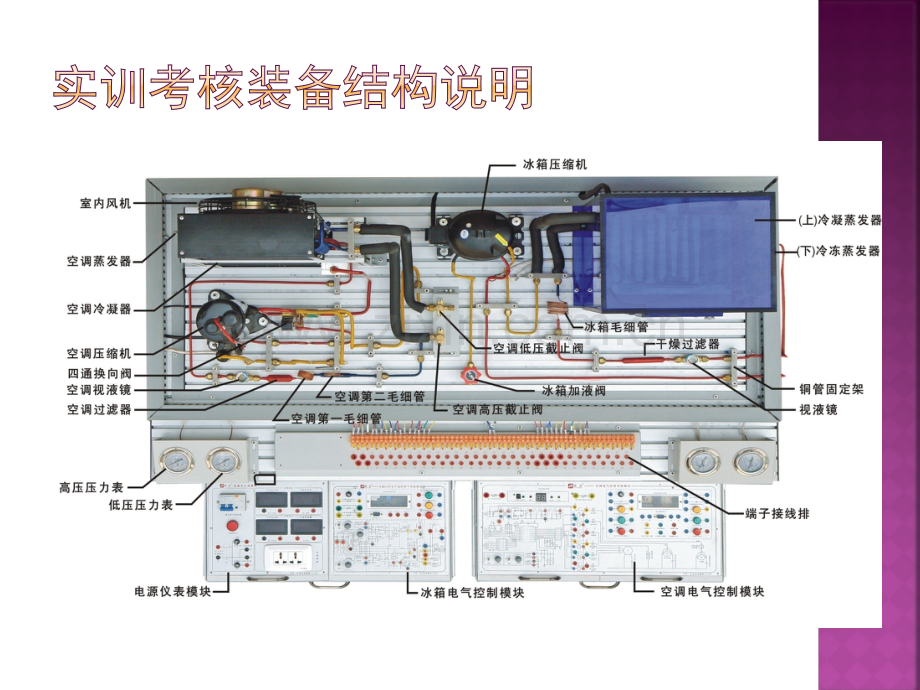

浙江亚龙教育装备股份有限公司制冷内部培训制作人：制冷-徐中波空调部分结构说明空调部分结构说明冰箱部分结构说明冰箱部分结构说明1、压缩机：旋转式压缩机2、四通换向阀：用于系统制冷和制热状态的切换3、空调视液镜：用于观察液态制冷剂的状态，正常时，液态制冷剂透明及均匀流动4、空调干燥过滤器：吸附水分和过滤杂质5、空调第一毛细管：节流装置，用于 降低液体制冷剂的压力和温度6、空调第二毛细管：用于制热时增加毛细管的长度，降低蒸发温度，在冬天的工况下能够吸收环境热量7、压力表：用于观测排气口和吸气口的压力1、压缩机：连杆活塞式压缩机2、冰箱毛细管：节流装置，用于降低液体制冷剂的压力和温度3、冰箱视液镜：用于观察液态制冷剂的状态，正常时，液态制冷剂透明及均匀流动4、冰箱干燥过滤器：吸附水分和过滤杂质5、冰箱加液阀：用于冰箱系统制冷剂的加注6、压力表：用于观测排气口和吸气口的压力一、空调一、空调系统详细说明系统详细说明1.压缩机压缩机 2.四通阀四通阀 3.室外换热器室外换热器 4.视液镜视液镜 5.过滤器过滤器 6.单向阀单向阀 7.毛细管毛细管 8.毛细管毛细管 9.过滤器过滤器 10.空调阀空调阀 11.蒸发器蒸发器 12.空调阀空调阀 13.气液分离器气液分离器 14.室外风扇电机室外风扇电机 15.室内风扇电机室内风扇电机 16.高压压力表高压压力表 17.低压压力表低压压力表 18.高压出气管高压出气管 19.室外换热器进气管室外换热器进气管 20.室外换热器出气管室外换热器出气管 21.室内换热器进气管室内换热器进气管 22.室内换热器出气管室内换热器出气管 23.低压回气管低压回气管二、冰箱二、冰箱系统详细说明系统详细说明1.压缩机压缩机 2.钢丝式冷凝器钢丝式冷凝器 3.视液镜视液镜 4.干燥过滤器干燥过滤器 5.毛细管毛细管 6.冷冻室蒸发器冷冻室蒸发器 7.冷藏室蒸发器冷藏室蒸发器 8.工艺加液口工艺加液口 9.高压侧压力真空表高压侧压力真空表 10.低压侧压力真空表低压侧压力真空表 11.高压排气管高压排气管 12.冷凝器出口冷凝器出口 13.低压回气管低压回气管割管器割管器倒角器倒角器胀管管扩口器口器弯管器弯管器修理表修理表阀真空真空泵1、割管器割管器割管器是安装维修过程中专门切割铜管和铝管的工具。它一般由支架、导轮、刀片和手柄组成，如图1-1：图图1-1 割管器割管器1刀片刀片 2支架支架 3手柄手柄 4导轮导轮2、倒角器、倒角器倒角器是将三把均匀分布且成一定角度的刮刀装在一段塑料管子里。这三把刮刀在端部互成钝角，在另一端互成锐角，如图1-2示：图图1-2 倒角器外形结构示意图倒角器外形结构示意图3、胀管扩口器、胀管扩口器胀管扩口器用于胀杯形口和扩喇叭口，其结构如图1-3所示。图图1-3 胀管扩口器胀管扩口器在实际操作维修过程中遇到相同管径的管道连接时，通常是使用胀管器将其中一根管道端部加工成杯形口，然后将另一根管道插入杯形口进行焊接。4、弯管器、弯管器弯管器是专门弯曲铜管、铝管的工具、弯曲半径不应小于管径的5倍。弯好的管子其弯曲部位不应有凹痕现象。弯管器根据导轮及导槽的大小可以不同管径铜管进行加工。弯管器与铜管相对应也有公制和英制之分，其常见的规格有公制6mm、8mm、10mm、12mm、16mm、19mm；英制1/4in、3/8in、1/2in、5/8im、3/4in。如图1-4所示。图图1-4 弯管器结构示意图弯管器结构示意图5、修理表阀、修理表阀修理表阀有单表阀和双表阀两种。单表阀由压力表、表阀组成；双表阀由压力表、表阀（含视窗）二部分组成，如图1-5所示，压力表有两块，一块低压表带负压，一块高压表0MPa-3。5MPa。低压表一般用于抽真空和测量系统低压侧压力，高压表通常用于测量高压测压力。连接软管主要用于修理表阀和制冷系统和真空泵等设备的连接。使用过程中具体情况，可选用耐压不同的连接软管。用连接软管最高耐压为3.5MPa。连接软管的接头为英制1/4in管螺纹或公制M121.25管螺纹。如图1-5所示。图图1-5 修理表阀及连接软管组成修理表阀及连接软管组成6、真空泵、真空泵制冷系统维修通常采用旋片式真空泵，旋片式真空泵分单级、双级两种。如图1-6所示。图图1-6 真空泵真空泵将被检系统内充入一定压力的氮气或干燥空气，并封闭所有出口。一般情况（空调）系统中充入1.25Mpa压力左右的氮气进行试压，试压时间为24小时（根据情况来定）。看压力有没有下降，若有就要进行检漏。肥皂水检漏法1）用肥皂水检漏是目前维修人员常用的比较简便的方法，肥皂水的制作：用小刀将肥皂削成薄片，浸泡在热水中，不断搅拌溶化成稠状浅黄色溶液后在使用;2)检漏时，在(冰箱)系统中充入（780kPa980kPa）的氮气或干燥空气，用纱布擦去被检部位的污渍；3）然后用干净的毛笔蘸上肥皂液，均匀地抹在被检部位四周，仔细观察有无气泡溢出。如有肥皂泡出现，说明该入有泄漏。4）将检查出来的部位进行重新焊接，然后再进行检漏，直到系统密封。试压检漏完成。制冷系统抽真空操作的目的是排除制冷系统里的湿汽(水)和不凝气体。一般抽真空方法有三种：低压单侧抽真空法、高低压双侧抽真空法和二次抽真空法。低低压单侧抽真空法抽真空法高低高低压双双侧抽真空抽真空 二次抽真空二次抽真空 低压单侧抽真空是利用压缩机机壳上的加液工艺管进行的，其操作工艺比较简单，焊接口少，泄漏机会也相应的少。低压单侧抽真空的方法如图4-1所示。高低压双侧抽真空是指在干燥过滤器的进口另设一根工艺管与压缩机机壳上的工艺管并联在一台真空泵上，同时进行抽真空，这种抽真空的方法克服了低压单侧抽真空方法中毛细管流阻对高压侧真空度不利的影响,但是要增加两个焊口,工艺上就稍有些复杂。高低压双侧抽真空对制冷系统性能有利，且可适当缩短抽真空时间，近年来也被广泛的应用。二次抽真空是指制冷系统抽直空到一定真空度后，充入少量的制冷剂,使系统的压力恢复到大气压力,这时系统内已含有制冷剂与空气的混合气体。第二次抽真空后，便达到了减少残留空气的目的。二次抽真空和一次抽真空的区别是：一次抽真空时，制冷剂高压部分的残余气体必须通过行细管后才能达到苣管被抽除，由于受毛细管阻力的影响，抽真空时间加长，而且效果不理想，二次抽真空是一次抽真空后向系统充入制冷剂气体，使高压部分空气冲淡，剩余气体中的空气比例减小，从而得到较为理想的真空泵。1、将三通修理阀的对应接口分别与压缩机充灌制冷剂的工艺管、充灌器（制冷剂钢瓶）和真空泵的管路接上，并在锁紧管路接头前，从充灌器放出微量制冷剂，将连接管路中的空气驱逐出后再锁紧。2、打开通往真空泵的三通修理阀A，关闭通往充灌器三通修理阀B，然后启动真空泵，假设真空压力表指示在133Pa以下，放置5-10min，如果压力上升大于3kPa，说明系统有泄漏，应检查排队后，再进行抽真空工序；如果低压表指针保持不动，继续进行抽真空30min以上，然后关闭通往真空泵的三通修理阀A后，关闭真空泵停止抽真空。3、充灌制冷剂，开启通往充灌器的三通修理阀B和充灌器截止阀，然后开启压缩机，制冷剂即充入系统。充灌过程中，应细心观察充灌器的液位变化，当达到规定充灌量值时，迅速关闭截止阀B，再用浸热水的毛巾，对充灌器与压缩面的连接管路加热，以便使管内残留的制冷剂减少到最低限度。5、冰箱制冷剂充灌量的判断方法：（1）定量回液法；（2）称量加液法；（3）控制低压压力法；（4）综合判断法；6、试运行和封口，设备通电运行站小时，倾听压缩机制冷系统有无流水声。查看蒸发器结露情况等，确认制冷性能合格后，再将加液工艺管卡封（冰箱系统需停机）取下连接管。
