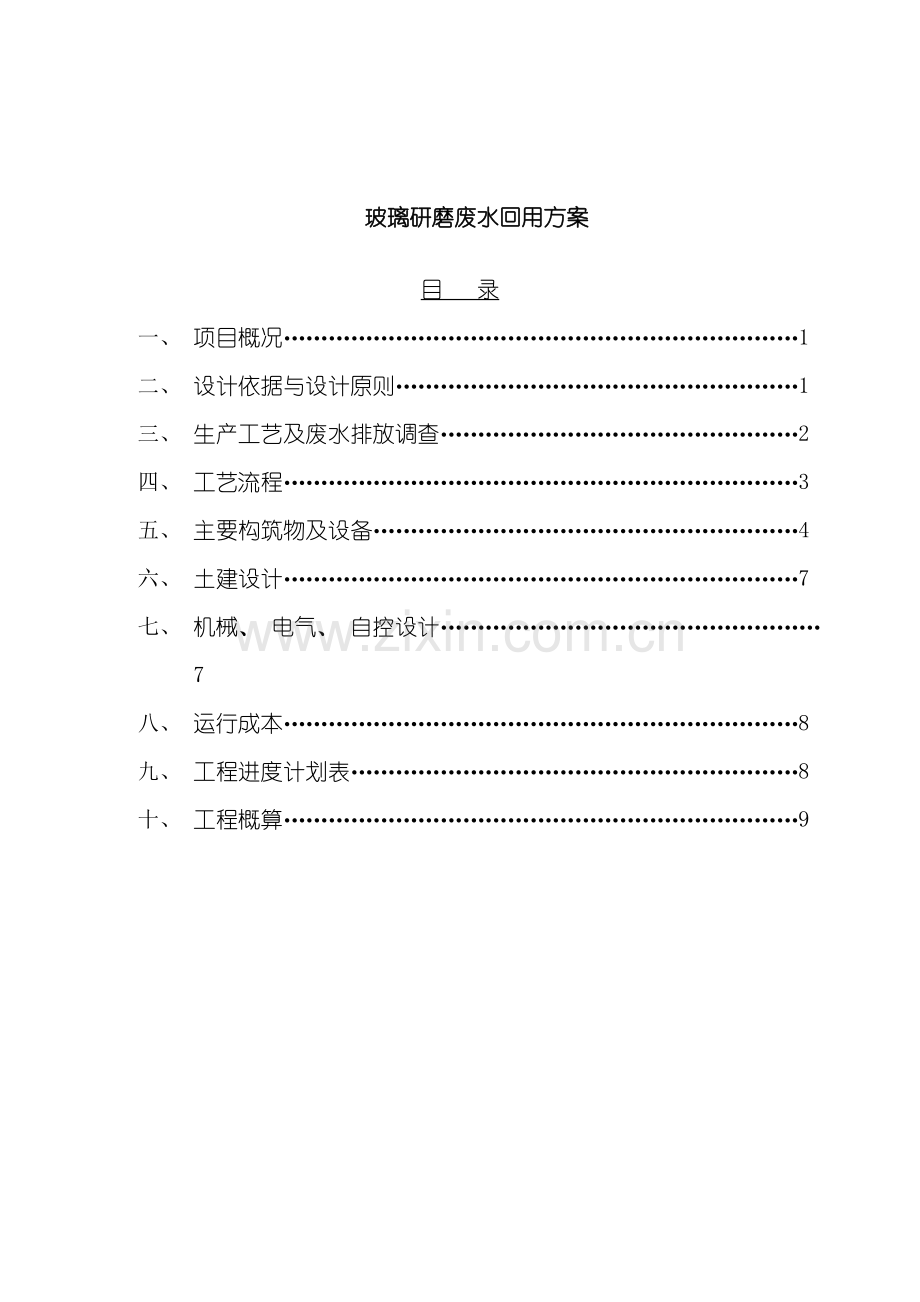

玻璃研磨废水回用方案
目 录
一、 项目概况……………………………………………………………1
二、 设计依据与设计原则………………………………………………1
三、 生产工艺及废水排放调查…………………………………………2
四、 工艺流程……………………………………………………………3
五、 主要构筑物及设备…………………………………………………4
六、 土建设计……………………………………………………………7
七、 机械、 电气、 自控设计……………………………………………7
八、 运行成本……………………………………………………………8
九、 工程进度计划表……………………………………………………8
十、 工程概算……………………………………………………………9

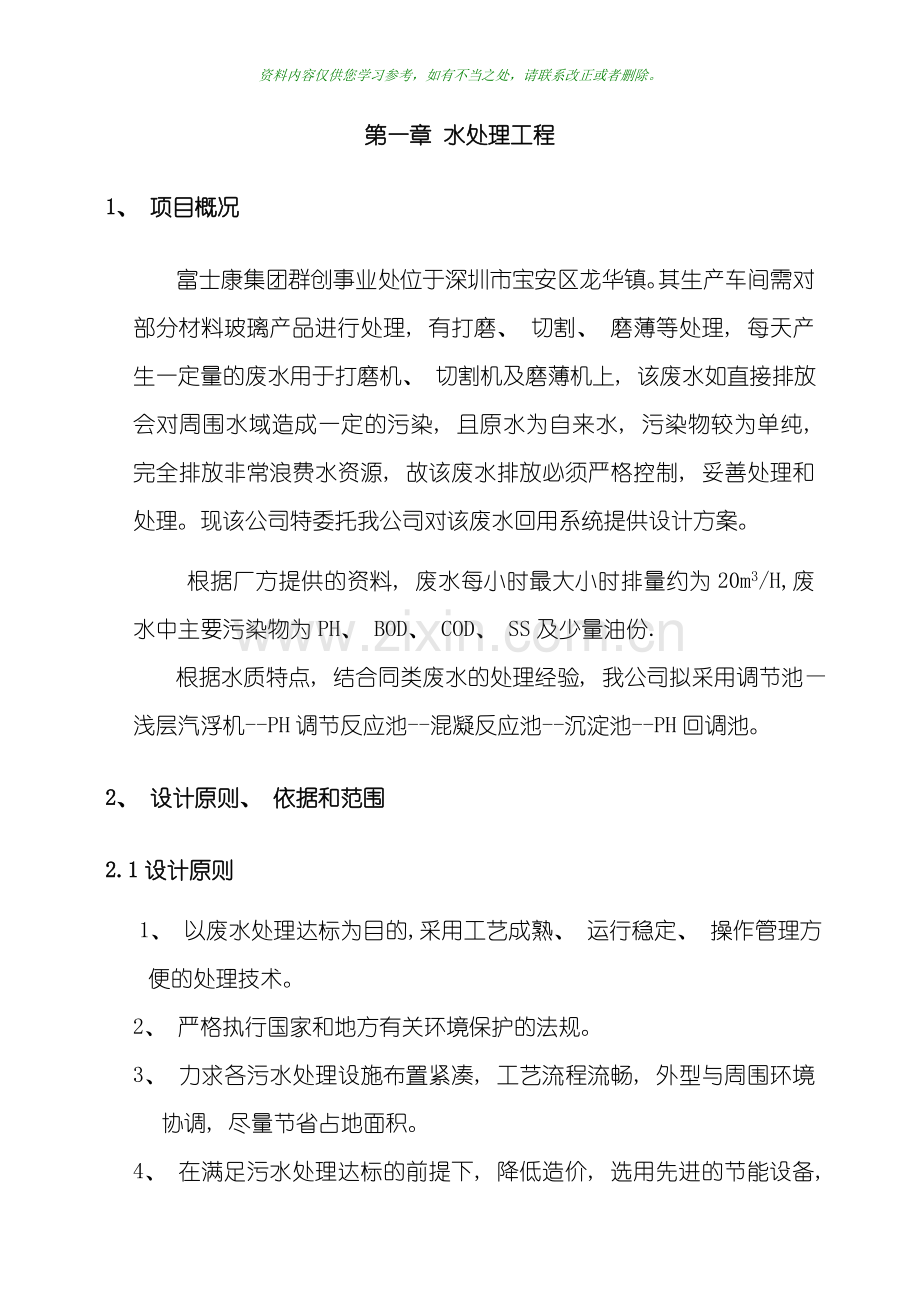

第一章 水处理工程
1、 项目概况
富士康集团群创事业处位于深圳市宝安区龙华镇。其生产车间需对部分材料玻璃产品进行处理, 有打磨、 切割、 磨薄等处理, 每天产生一定量的废水用于打磨机、 切割机及磨薄机上, 该废水如直接排放会对周围水域造成一定的污染, 且原水为自来水, 污染物较为单纯, 完全排放非常浪费水资源, 故该废水排放必须严格控制, 妥善处理和处理。现该公司特委托我公司对该废水回用系统提供设计方案。
根据厂方提供的资料, 废水每小时最大小时排量约为20m3/H,废水中主要污染物为PH、 BOD、 COD、 SS及少量油份.
根据水质特点, 结合同类废水的处理经验, 我公司拟采用调节池—浅层汽浮机--PH调节反应池--混凝反应池--沉淀池--PH回调池。
2、 设计原则、 依据和范围
2.1设计原则
1、 以废水处理达标为目的,采用工艺成熟、 运行稳定、 操作管理方便的处理技术。
2、 严格执行国家和地方有关环境保护的法规。
3、 力求各污水处理设施布置紧凑, 工艺流程流畅, 外型与周围环境协调, 尽量节省占地面积。
4、 在满足污水处理达标的前提下, 降低造价, 选用先进的节能设备, 尽可能降低污水处理成本, 达到社会效益、 环境效益和经济效益的统一。
2.2设计依据
1、 《中华人民共和国环境保护法》;
2、 《广东省建设项目环境保护管理条理》;
3、 《广东省水污染物排放限值》( DB44/26- ) ;
4、 《建筑给水排水设计规范》( GBJ15-88) ;
5、 《建筑结构荷载规范》( GBJ9-87) ;
6、 国家和地方颁布的有关设计规范;
7、 该公司提供的有关资料;
8、 根据《三废处理工程技术手册》废水卷;
2.3设计范围
本方案设计范围从废水排放到集水调节池, 至废水处理出水清水桶止, 其中包括: 本区域内的处理构筑物、 工艺设备、 管道布置、 电器设备、 仪表自控以及相关的建筑物等的各专业施工图设计。
3.废水排放调查
3.1 排放废水水质水量
根据该公司提供的资料, 该废水中未添加任何化学药品, 原水为自来水, 最后出水中主要污染物为玻璃碎屑, 参考同类废水水质如下表:

CODcr
pH值
SS
BOD
油类
590
6.6
6500
130
500
除色度单位为倍,PH值为无量纲, 其它单位为mg/L
3. 2设计出水指标
处理出水水质达到厂方要求: 濁度(NTU):<10mg/L, PH值:6.5~8.0。
3. 3设计规模
该废水处理采用连续式处理, 设计处理能力25M3 /H, 每天处理600M3废水,全天24小时运行。
4．工艺流程
4.1工艺流程说明
废水从生产车间汇集后流入废水调节池; 废水调节池出水由水泵泵入气浮除油设备, 进行气浮除油及去除大部分较小的悬浮物, 出水进水中间水箱同中间提升泵泵入PH调节反应池, 调节PH值至需求范围, 并投入混凝药品, 利用压缩空气搅拌, 充分反应, 反应后水自流进入絮凝反应池, 在该池内与絮凝药品反应, 使絮凝剂与废水中的悬浮物反应生成絮体靠重力作用在泥斗中沉积, 上清液自流进入PH回调池, 经过PH自控器, 调节PH值到要求范围。PH回调池设一砂滤泵, 由砂滤泵将水送至砂滤塔, 经砂滤塔过滤去除大部分SS, 再由超滤系统对砂滤出水作进一步的过滤处理, 使出水达到相关要求, 最后设5 um精密过滤器, 出水进入清水桶。沉淀池污泥由排泥泵定期排到污泥浓缩池, 经过浓缩池进行污泥浓缩, 上清液回流进入调节池, 浓缩污泥定期由压滤机压干。

4.2工艺流程图
车间生产废水

废水调节池

气浮除油机

中间水池

碱
反应池1

PAC
厂内压缩空气

反应池2
PAM

污泥浓缩池
沉淀池

污泥压滤机
酸
PH监控池

达标排放

设计处理工艺流程方框图
5、 主要构筑物及设备
采用连续运行式处理, 设计处理量为25m3/H,每天处理24个小时。
1、 主要构筑物
1) 废水调节池
规格尺寸: L*B*H=6000*3000*3500MM
有效容积: 60M3
结 构: 地埋式砼结构-环氧树脂防腐
有效水深: 3.0m 超 高: 0.5m
2) 气浮除油机
规格尺寸: L*B*H=5200*2600*2400MM
结 构: 地上式A3钢结构( 内: FRP, 外: 环氧树脂防腐)
有效水深: 2.2m 超 高: 0.2m
3) 中间池
规格尺寸: L*B*H= * *2400MM
结 构: 地上式A3钢结构( 内: FRP, 外: 环氧树脂防腐)
有效水深: 1.7m 超 高: 0.3m
4) 反应池1
规格尺寸: L*B*H=3000*1500*4000MM
有效容积: 16M3
结 构: 地上式A3钢结构( 内: FRP, 外: 环氧树脂防腐)
有效水深: 3.7m 超 高: 0.3m
5) 反应池2
规格尺寸: L*B*H=3000*1500*4000MM
有效容积: 16M3
结 构: 地上式A3钢结构( 内: FRP, 外: 环氧树脂防腐)
有效水深: 3.6m 超 高: 0.4m
6) 沉淀池
规格尺寸: L*B*H=6000*3000*4000MM
有效容积: 37.5M3
有效水深: 2.0m 超 高: 0.5m
结 构: 地上式A3钢结构( 内: FRP, 外: 环氧树脂防腐)
7) 污泥浓缩池
规格尺寸: L*B*H=3000*3000*4000mm
有效容积: 36M3
有效水深: 3.5m 超 高: 0.5m
结 构: 地上式A3钢结构( 内: FRP, 外: 环氧树脂防腐)
上清液返回集水调节池重新处理
8) PH回调池
规格尺寸: L*B*H=3000*1500*4000mm
2、 主要设备
1) 废水提升泵
品牌: 南方 型号: ZS65-40-125/3.0
参数: Q=25m3/h, H=27m 功率: 3.0kw
数量: 2台( 一用一备)
2) 污泥输送泵
品牌: 南方 型号: ZS50-32-160/1.5
参数: Q=12m3/h, H=20m 功率: 1.5kw
数量: 2台( 一用一备)
3) 加药桶
规格: 1000ML 数量: 4个
搅拌用空气接厂内压缩空气( 或另追加空压机)
4) 转子流量计
型号: ZY-5 数量: 1个
5) 浮球液位计
数量: 8个
6) 计量泵
型号: 台湾JOSEN OD40 流量: 72L/h
数量: 4台
7) PH计
型号: PM 113 数量: 2台
8) 污泥压滤机
型号: 国产精田XMY30/800-UB 数量: 1台
9) 污泥泵
品牌: 精田或同等品 型号: QBY-50
参数: Q=12m3/h, H=50m
数量: 1台
6、 土建设计
6.1土建设计原则
1.满足工艺设计的要求;
2.符合城市规划的要求;
3.与该公司的总体设计相协调
4.掌握工程地质与水文地质情况, 选择合理的结构类型和基础类型。
6.2土建工程结构类型设计
本设计以实土作为土建设计的依据, 要求土地承载力≥5t/m2。
6.3工程总占地面积约为120m2
7、 机械、 电气、 自控设计
7.1电气设计
1.本废水处理站电源以380/220三相四线制。
2.本处理站电气设计由总电源控制箱输入端起。
3.各支线用铜芯聚乙烯绝缘电缆穿钢管敷设。
4.所有电机直接启动, 其中部分电机受液位控制。
7.2自控设计
1.本处理站所有加药泵均由PH自行控制起停, 无需人工控制, 系统启动后, 根据原水水质自动启动或停止加药。
2.提升泵由调节池液位控制器控制。
8、 运行成本
1. 电费: ( 0.25×24＋0.75×1＋0.06×4×24) /48=0.27元/m3水
2. 综合药剂费: 估算为1.3元/ m3水
3. 总费用: 1.57元/ m3水
9、 工程进度计划表
9.1各项施工图纸绘制工作日 5天
9.2设备采购 10天
9.3池体工作日 30天
9.4设备安装工作日 20天
9.5工程调试工作日 5天
备注: 以上工程完工总工作日70天, 施工工作日以晴天天数计
10、 工程概算
见附件
