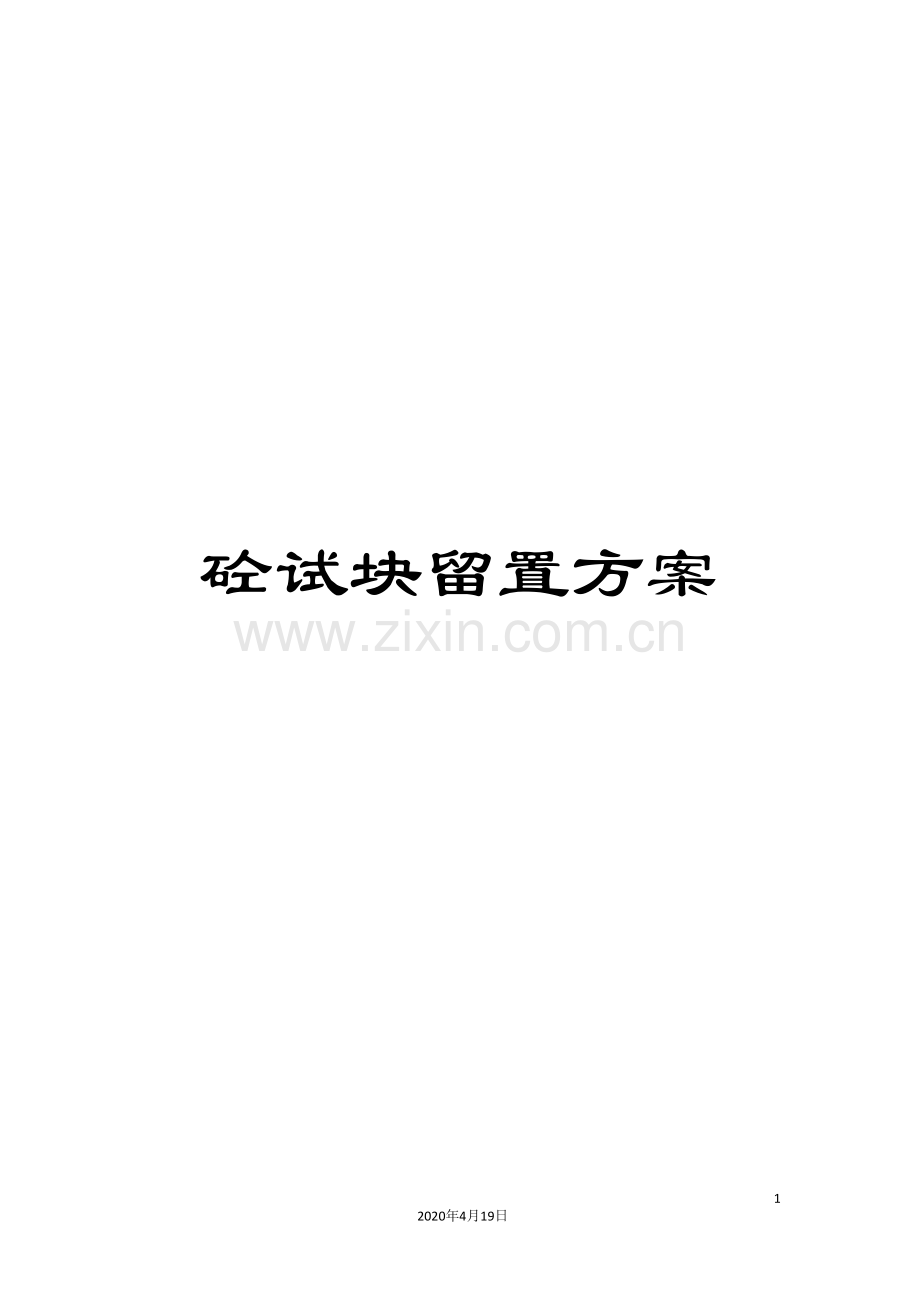

砼试块留置方案.doc

砼试块留置方案2020年4月19日文档仅供参考，不当之处，请联系改正。 江苏城南建设集团有限公司混凝土试块留置方案昆山万和苑动迁小区2标项目部一、编制依据1组、昆山万和苑动迁小区2标B-1#B-3#、B-8#、B-9#住宅楼、B-车库2及围墙工程施工图纸 2、建设工程质量管理条例（中华人民共和国国务院令第279号）3、混凝土结构工程施工质量验收规范（GB50204- ） 4、工程建设标准强制性条文（ ） 5、混凝土强度检验评定标准（GBT50107- ）6、建筑施工手册（第五版）7、混凝土外加剂应用技术规程（GB50119- ）8、混凝土冬期施工技术规程（JGJT104- ） 9、粉煤灰混凝土应用技术规范（GBJ146- ）1组0、房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建建【 】211号二、工程概况昆山万和苑2标B1#、B23#、B8#、B9#楼、B-车库2工程，工程地点：昆山市玉山镇中华园西路北侧、锦淞路东侧。本工程为地下1层，地上18层建筑，建筑高度为52.350，采用框架剪力墙结构体系。B-2#车库面积为13434.75平方米，总建筑面积61324.67平方米。三、混凝土的供应 本工程砼采用昆山建国混凝土搅拌站的预拌商品砼。预拌砼质量按国标GB14902- 预拌混凝土，昆山市质监站有关混凝土质量管理规定执行，确保了砼的质量达到设计要求及有关规范的规定。砼的浇筑供应标号按图纸设计标号进行供应。本工程基础垫层为C15、底板、墙板、柱、顶板均为C35P6砼， 主体均用C30砼。四、施工混凝土试块管理保证体系 现场混凝土试块管理是一项非常重要、严肃的技术工作，要求试验人员尽职尽责。五、预控计划 根据该工程的工程量，依据图纸要求，依照有关文件、法规及施工试验的规程、规范的要求，对现场的混凝土试验做出一个预控计划，以便有条不紊的做好试验工作，真正做到把好混凝土质量关。 1、 做到见证取样工作，该工程混凝土试块的制作在监理工程师的见证下进行，由施工人员在现场取样，并制作成型。初凝后在混凝土试块表面作好标识，制作日期、混凝土强度等级、工程名称、施工部位等。 混凝土试块见证取样和送检次数，试验次数和见证取样的次数一致。 2、混凝土分别留置标准养护试块、同条件养护试块和拆模试块等三种不同用途的试块。六、试块的留置方法 本工程采用的混凝土全部为商品混凝土，混凝土试块的留置方法如下： 1组、每拌制100盘且不超过100m3的同配合比的混凝土，其取样不少于一次。 2、现浇结构每一现浇楼层同一配合比的混凝土，其取样不少于一次；同一单位工程每一验收项目中同配合比的混凝土，其取样不得少于一次。 3、每次取样至少留置一组标准试块。对涉及混凝土结构安全的重要部位，应与监理工程师进行共同确定留置结构实体检验用同条件试块，一般每一个工程同一强度等级的混凝土，在留置结构实体检验用同条件养护试块时，应根据混凝土量和结构重要性确定留置数量，一般不宜少于3组。 4、每一工作班拌制的冬期混凝土试块除正常规定组数留置外，还应增做两组与结构同条件养护试块，用于检验受冻前、后的强度。 5、混凝土强度检验用同条件养护试件的留置、养护和强度代表值应符合下列要求：同条件养护试件所对应的结构构件或结构部位，由监理工程师（建设）、施工等各方共同选定。对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件。同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。 同条件养护试件拆模后，应放置在钢筋笼子中，间距100mm，挂于所代表的混凝土母体处，与母体混凝土结构采取相同的养护方法。同条件养护试件应在达到等效养护龄期时进行强度试验。等效养护龄期应根据同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则确定。等效养护龄期可取按日平均温度逐日累计达到600度时对应的龄期，0及以下的龄期不计入；等效养护龄期不应小于14d，也不宜大于60d。 七、标养室 1组.采用混凝土试块标准养护箱养护。 2.建立标养室的管理制度并严格执行。 （1）、根据国家规范规定砂浆试块、混凝土试块应在标准条件下进行28天的养护，才能测定强度。（2）、标养试块注明试件编号、强度等级、制作日期，制作不规范或编号不符合要求的试件不能收入标养室。（3）、标养室的试件必须按制模日期放置放在架子上，100100100mm砼试件间距为1020mm。 昆山万和苑2标工程项目部砼试块留置方案底板分12区：留置部位标养（组）同条件（组）抗渗（组）拆模试块（组）1区8组2区9组3去9组4区4组5区5组6区5组7区8组8区9组9区8组10区4组11区8组12区4组备注：桩芯试块的留置根据后浇带分段留置。案编制人：张英杰 审核人： 编制单位：万和苑2标工程项目部砼试块留置方案工程名称：车库2（层数地下一层）留置部位标养（组）同条件（组）抗渗（组）拆模试块（组）桩芯12组垫层12组地下室底板1组/500m3地下室墙板及顶板3组1组/500m3每浇1组/次地下室二次结构1组备注：桩芯试块的留置根据后浇带分段留置。方案编制人：张英杰 审核人： 编制单位：万和苑2标工程项目部 砼试块留置方案工程名称：1#楼（层数18+1）留置部位标养（组）同条件（组）抗渗（组）拆模试块（组）桩芯1组垫层1组地下室底板1组/500m3地下室墙板及顶板1组1组/500m31组一层墙板及二层楼面3组1组1组二层墙板及三层楼面3组1组1组三层墙板及四层楼面3组1组1组四层墙板及五层楼面3组1组1组五层墙板及六层楼面3组1组1组六层墙板及七层楼面3组1组1组八层墙板及九层楼面3组1组1组九层墙板及十层楼面3组1组1组十层墙板及十一层楼面3组1组1组十一层墙板及十二层楼面3组1组1组十二层墙板及十三层楼面3组1组1组十三层墙板及十四层楼面3组1组1组十四层墙板及十五层楼面3组1组1组十五层墙板及十六层楼面3组1组1组十六层墙板及十七层楼面3组1组1组十七层墙板及十八层楼面3组1组1组十八层墙板及阁楼层楼面3组1组1组阁楼层墙板及顶层楼面3组1组1组机房层楼面及柱1组1组1组地下室二次结构1组一层二次结构1组二层二次结构1组三层二次结构1组四层二次结构1组五层二次结构1组六层二次结构1组七层二次结构1组八层二次结构1组九层二次结构1组十层二次结构1组十一层二次结构1组十二层二次结构1组十三层二次结构1组十四层二次结构1组十五层二次结构1组十六层二次结构1组十七层二次结构1组十八层二次结构1组阁楼层二次结构1组电梯井商品砂浆1组备注：桩芯、垫层试块的留置根据后浇带分段留置。方案编制人：张英杰 审核人： 编制单位：万和苑2标工程项目部砼试块留置方案工程名称：2#楼（层数18+1）留置部位标养（组）同条件（组）抗渗（组）拆模试块（组）桩芯1组垫层1组地下室底板1组/500m3地下室墙板及顶板1组1组/500m31组一层墙板及二层楼面2组1组1组二层墙板及三层楼面2组1组1组三层墙板及四层楼面2组1组1组四层墙板及五层楼面2组1组1组五层墙板及六层楼面2组1组1组六层墙板及七层楼面2组1组1组八层墙板及九层楼面2组1组1组九层墙板及十层楼面2组1组1组十层墙板及十一层楼面2组1组1组十一层墙板及十二层楼面2组1组1组十二层墙板及十三层楼面2组1组1组十三层墙板及十四层楼面2组1组1组十四层墙板及十五层楼面2组1组1组十五层墙板及十六层楼面2组1组1组十六层墙板及十七层楼面2组1组1组十七层墙板及十八层楼面2组1组1组十八层墙板及阁楼层楼面2组1组1组阁楼层墙板及顶层楼面2组1组1组机房层楼面及柱1组1组1组地下室二次结构1组一层二次结构1组二层二次结构1组三层二次结构1组四层二次结构1组五层二次结构1组六层二次结构1组七层二次结构1组八层二次结构1组九层二次结构1组十层二次结构1组十一层二次结构1组十二层二次结构1组十三层二次结构1组十四层二次结构1组十五层二次结构1组十六层二次结构1组十七层二次结构1组十八层二次结构1组阁楼层二次结构1组电梯井商品砂浆1组备注：桩芯、垫层试块的留置根据后浇带分段留置。方案编制人：张英杰 审核人： 编制单位：万和苑2标工程项目部砼试块留置方案工程名称：3#楼（层数18+1）留置部位标养（组）同条件（组）抗渗（组）拆模试块（组）桩芯1组垫层1组地下室底板1组/500m3地下室墙板及顶板1组1组/500m31组一层墙板及二层楼面2组1组1组二层墙板及三层楼面2组1组1组三层墙板及四层楼面2组1组1组四层墙板及五层楼面2组1组1组五层墙板及六层楼面2组1组1组六层墙板及七层楼面2组1组1组八层墙板及九层楼面2组1组1组九层墙板及十层楼面2组1组1组十层墙板及十一层楼面2组1组1组十一层墙板及十二层楼面2组1组1组十二层墙板及十三层楼面2组1组1组十三层墙板及十四层楼面2组1组1组十四层墙板及十五层楼面2组1组1组十五层墙板及十六层楼面2组1组1组十六层墙板及十七层楼面2组1组1组十七层墙板及十八层楼面2组1组1组十八层墙板及阁楼层楼面2组1组1组阁楼层墙板及顶层楼面2组1组1组机房层楼面及柱1组1组1组地下室二次结构1组一层二次结构1组二层二次结构1组三层二次结构1组四层二次结构1组五层二次结构1组六层二次结构1组七层二次结构1组八层二次结构1组九层二次结构1组十层二次结构1组十一层二次结构1组十二层二次结构1组十三层二次结构1组十四层二次结构1组十五层二次结构1组十六层二次结构1组十七层二次结构1组十八层二次结构1组阁楼层二次结构1组电梯井商品砂浆1组备注：桩芯、垫层试块的留置根据后浇带分段留置。方案编制人：张英杰 审核人： 编制单位：万和苑2标工程项目部砼试块留置方案工程名称：8#楼（层数18+1）留置部位标养（组）同条件（组）抗渗（组）拆模试块（组）桩芯1组垫层1组地下室底板1组/500m3地下室墙板及顶板1组1组/500m31组一层墙板及二层楼面3组1组1组二层墙板及三层楼面3组1组1组三层墙板及四层楼面3组1组1组四层墙板及五层楼面3组1组1组五层墙板及六层楼面3组1组1组六层墙板及七层楼面3组1组1组八层墙板及九层楼面3组1组1组九层墙板及十层楼面3组1组1组十层墙板及十一层楼面3组1组1组十一层墙板及十二层楼面3组1组1组十二层墙板及十三层楼面3组1组1组十三层墙板及十四层楼面3组1组1组十四层墙板及十五层楼面3组1组1组十五层墙板及十六层楼面3组1组1组十六层墙板及十七层楼面3组1组1组十七层墙板及十八层楼面3组1组1组十八层墙板及阁楼层楼面3组1组1组阁楼层墙板及顶层楼面3组1组1组机房层楼面及柱1组1组1组地下室二次结构1组一层二次结构1组二层二次结构1组三层二次结构1组四层二次结构1组五层二次结构1组六层二次结构1组七层二次结构1组八层二次结构1组九层二次结构1组十层二次结构1组十一层二次结构1组十二层二次结构1组十三层二次结构1组十四层二次结构1组十五层二次结构1组十六层二次结构1组十七层二次结构1组十八层二次结构1组阁楼层二次结构1组电梯井商品砂浆1组备注：桩芯、垫层试块的留置根据后浇带分段留置。方案编制人：张英杰 审核人： 编制单位：万和苑2标工程项目部砼试块留置方案工程名称：9#楼（层数18+1）留置部位标养（组）同条件（组）抗渗（组）拆模试块（组）桩芯1组垫层1组地下室底板1组/500m3地下室墙板及顶板1组1组/500m31组一层墙板及二层楼面3组1组1组二层墙板及三层楼面3组1组1组三层墙板及四层楼面3组1组1组四层墙板及五层楼面3组1组1组五层墙板及六层楼面3组1组1组六层墙板及七层楼面3组1组1组八层墙板及九层楼面3组1组1组九层墙板及十层楼面3组1组1组十层墙板及十一层楼面3组1组1组十一层墙板及十二层楼面3组1组1组十二层墙板及十三层楼面3组1组1组十三层墙板及十四层楼面3组1组1组十四层墙板及十五层楼面3组1组1组十五层墙板及十六层楼面3组1组1组十六层墙板及十七层楼面3组1组1组十七层墙板及十八层楼面3组1组1组十八层墙板及阁楼层楼面3组1组1组阁楼层墙板及顶层楼面3组1组1组机房层楼面及柱1组1组1组地下室二次结构1组一层二次结构1组二层二次结构1组三层二次结构1组四层二次结构1组五层二次结构1组六层二次结构1组七层二次结构1组八层二次结构1组九层二次结构1组十层二次结构1组十一层二次结构1组十二层二次结构1组十三层二次结构1组十四层二次结构1组十五层二次结构1组十六层二次结构1组十七层二次结构1组十八层二次结构1组阁楼层二次结构1组电梯井商品砂浆1组备注：桩芯、垫层试块的留置根据后浇带分段留置。方案编制人：张英杰 审核人： 编制单位：万和苑2标工程项目部
