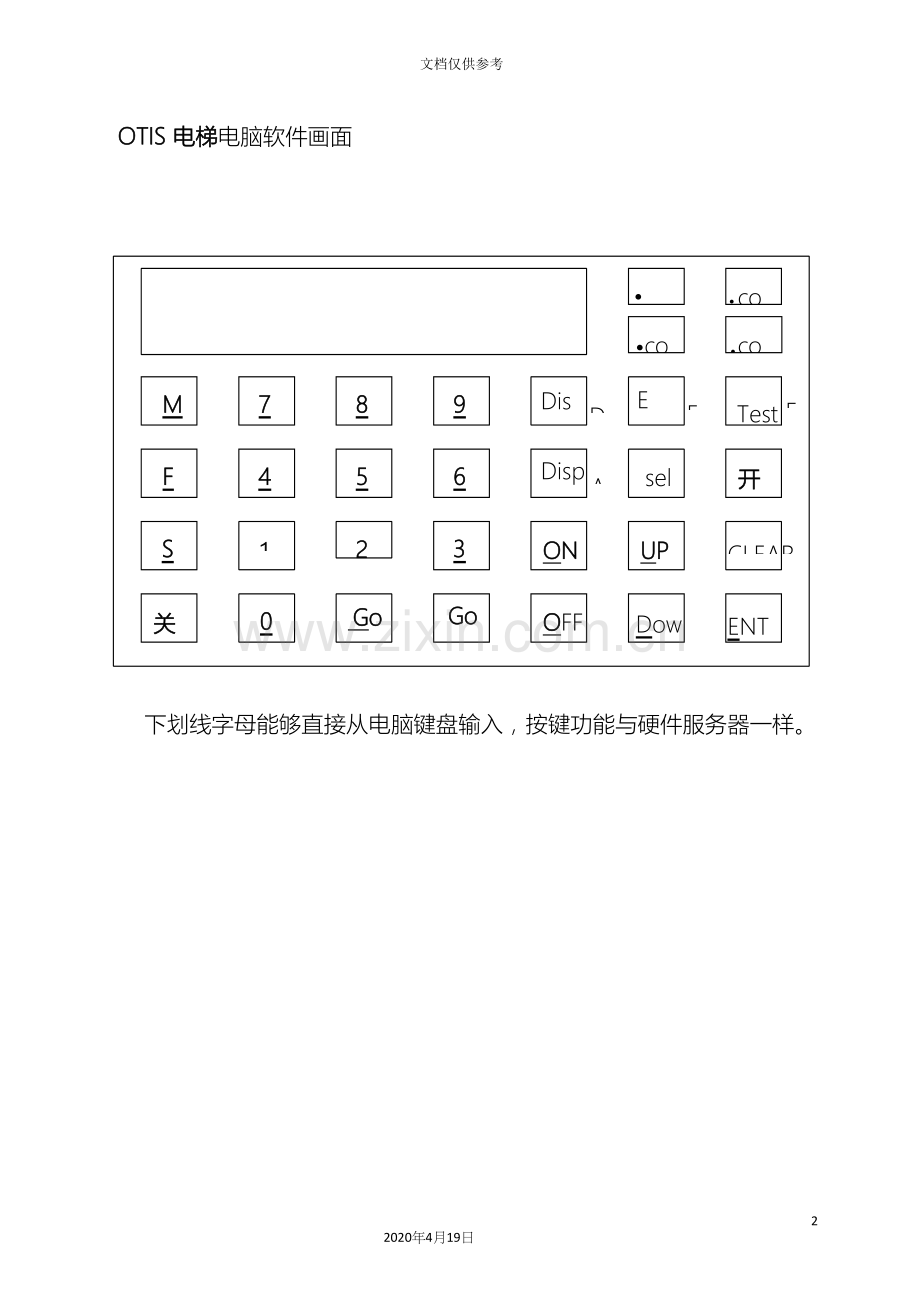

OTIS 电梯电脑软件画面

• com1
• com 2
•com 3
• com 4
M
7
8
9

Test
F
4
5
6
Disp
In
开始
S
3
ON
UP
关于
Go
Back
OFF
Down
ENTER
2
0
Go
on
Disp
state
D
Ent
call
E
F
A
sel
out B
1
CLEAR C

下划线字母能够直接从电脑键盘输入，按键功能与硬件服务器一样。

OTIS 服 务器一

概述

OTIS 模块化电梯 是利用 MECS 的模块化控制系统，它由四个模块（或称子系统）构成。分别为： OCSS—OPERATIONAL CONIROL SUBSYSTEM 操作控制子系统
MCSS—MOTION COMMAND SUBSYSTEM 运行指令子系统 DCSS(DISS)—DOOR CONIROL SUBSYSTEM 门控制子系统 DBSS—DRIVE AND CONIROL SUBSYSTEM 驱动及制动子系统
各子系统之间经过串行通信线（SERIAL LINE）连接来相互交换信息，共同完成电梯的控制功能。

服务器使用指南
键盘控制

服务器面板上有 16 个按键，各按键在面板上的分布如下：

按 键
功 能
MODULE
按此键能进入或返回模块（MODULE）菜单（OCSS，MCSS，DISS，DBSS）
FUNCTION
按此键能进入或退出功能（FUNCTION）菜单（MONITOR,TEST,SETUP）
SET
按此键能进入或退出设置（SET）菜单
蓝 键
按此键能启动蓝白双色键的蓝色功能，按此键后，液晶显示屏的第一行的第一个
字位上会出现一个闪烁的光标，以示之后必须再按另一个键才能完成某条指令。
0
OFF
表示十进制的“0”
无用
1
ON
表示十进制的“1”
无用
2
UP
表示十进制的“2”
向上（UP）方向选择键
3
DOWN
表示十进制的“3”
向下（DOWN）方向选择键
4
DISP IN
表示十进制的“4”
表示十六进制的“A”
5
SEL OUT
表示十进制的“5”
表示十六进制的“B”
6
表示十进制的“6”
表示十六进制的“C”
7
DISP STATE
表示十进制的“7”
表示十六进制的“D”
8
ENT CALL
表示十进制的“8”
表示十六进制的“E”
9
TEST
表示十进制的“9”
表示十六进制的“F”
GO ON
GO BACK
按此键能看到后一屏的一系列数据（也就是“往下翻一屏”）
按此键能看到前一屏的一系列数据（也就是“往前翻一屏”）
CLEAR
ENTER
按此键能删除使用者刚输入的数据（在没有按“ENTER”前可用于修改）
按此键能输入数据或指令

服务器简介：

1、 服务器用于所有 OTIS 模块化电梯系统，包括 SPEC90GR、AMMA D、E311 、E411。 用来监控、测试和设置特定的状态、条件、参数。
2、 模块化电梯包括的各“子系统”或称“模块”不局限于应用于一种梯型中。
3、 对于 MRQ 和 GRMMA D 型电梯，服务器只能进入其 OCSS 子系统中。
4、 一个 8 脚专用插头能够使服务器直接连接到每一个子系统模块上。

服务器在 OCSS 上的使用

1、 把服务器插入 OCSS 的 RCB 板上，
2、 服务器的插入并不会改变电梯的运行状态，
3、 服务器每次插入板上均要进行自检，几秒后首先显示于屏上的是自检成功 OK,
4、 现在可按“MODULE”键，进入所希望的子系统。
5、 显示将是：

OCSS=1
DCSS=3
MCSS=2
DBSS=4

6、 按“1”键，选 OCSS 系统
7、 服务器在 OCSS 系统使用的操作树状图如下：

模块层 功能层 设置层
(MODULE ) （FUNCTION） (SET) STS-C=1
MONITOR=1 STS-1=2 GROUP=3

RSL-IO=1
TEST=2 LOG=2
OCSS=1 SELFTEST=3
PART=4

INSTALL=1 POSITION=2
SETUP=3 ALLOWED=3 I/O=4 DCS=5

8、 由上可见，服务器所进入的 OCSS 控制模块有 3 层：即模块层、功能层、设置层。设置层是服务器具体 执行某一具体任务的最后目的地，要进入某一设置层项，只需照上从左至右按右边的数字键即可。例如： 要执行“SELFTEST”（系统自检），只要依次按 M、1、2、3 即可；进入其它的控制模块如 MCSS DCSS DBSS 其结构也类似于此，同样包括模块层、功能层、设置层。只不过在功能层和模块层有不同的菜单 选项而已。

服务器在各子系统中的具体应用：

格式如下：
1、 按键操作顺序
2、 按键操作的所能完成的具体功能（目的）
3、 服务器上的显示说明
下面以监控单梯为例：
首先把服务器插到 OCSS 板上的对应插座内，若服务器功能正常，则服务器的显示屏会显示：

SELF TEST
OK-MECS MOOE

表示服务器自检正常，能够使用。接下来就要选控制模块，按一下“MODULE”键（MODULE 即模块） 服务器显示可供选择的模块菜单：

OCSS=1
DCSS=3
MCSS=2

之后按“1”键表示模块层选中 OCSS，则服务器会显示功能层菜单：

MONITOR=1 TEST=2
SETUP=3

表示有 3 种功能：MONITOR（监控）、TEST（测试）、SETUP（设置）可供选择，按“1”键，选择 “监控”功能，则服务器接着显示功能层的子菜单—设置层的可选菜单：

STS-C=1
GROUP=3
STS-1=2

“1”表示单梯的状态，“2”表示双梯群控的状态，“3”表示多梯群控的状态，现在要监控单梯的状态， 因此再按“1”键，则服务器上显示：

0122 333 44 5555
667 U88D88 9

选择了设置层的菜单后，服务器的显示内容会随着不同的设置菜单而不同，上面显示中的诸如 0、1、22
是不同的显示位，而不是显示位上的具体内容，具体内容会在后面说明，比如显示位 0 处出现字母“A”
表示此梯的代号为 A 梯，显示位 1 处出现字母“U”表示此电梯正在向上运行，显示位 22 处出现 “03” 表示此电梯正处于 4 楼等等，如此类推。

服务器在 OCSS 系统的使用指南：

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：MONITOR 1 （监控）
SET （设置层）：STS-C 1 （单梯状态）

目的：监控单梯轿厢在井道里的运行状态（STS-C 即轿厢状态的英文缩写） 以上表示依次按了“MODULE”、“1”、“1”、“1”键，能够达到监控单梯轿厢在井道里的运行状态，之 后服务器上会显示：

0122 333 44 5555
667 U88D88 9

其中显示位 0= 电梯的 OCSS 板的代号。比如 A 表示服务器进入的是 A 梯的 OCSS 系统，监控的是 A
梯的运行状态。
显示位 1= U 表示 UP（电梯正在上行）或 D 表示 DOWN（电梯正在下行）或表示“--”表示电梯
处于停止状态。
显示位 22=电梯所处的实际楼层。如 00 表示处在 1 楼，01 表示处在 2 楼，如此类推。
显示位 333= 电梯所处的“运行模式”或称“操作模式”（OPERATIONAL MODE）。如 NOR 表示 “正常”运行模式，IDL 表示“空载无人呼梯”运行模式，祥见“运行模式”清单。 根据显示位 333 的内容即可判断出电梯现在所处的运行状态。
显示位 44= 运行系统即电梯的状态。Mu 表示向上运行，Md 表示向下运行，M-表示无运行方向，
M*表示无运行方向且具体楼层不清楚。
显示位 5555= 前门及后门（如果有的话）的状态。
［ ］表示门已经开尽开好 ］［ 表示门已经关尽关好
＜ ＞表示门正在打开 ＞＜ 表示门正在关闭
显示位 66= 所要模拟输入在呼梯层数。如 02 表示要用服务器模拟输入一个到 3 楼的呼梯信号， 按所要呼的楼层所对应的数字键后再按“ENTER”键，就能够输入一个对应的呼梯信 号，电梯在允许的允许模式时，会响应呼梯而的井道内运行至所呼楼层。
显示位 7= 所模拟的呼梯类型。C 表示内呼，U 表示上行外呼，D 表示下行外呼，E 表示医救紧急
呼梯（少用）
显示位 88= 电梯系统已登记的上行和下行的呼梯信号的个数。（包括用服务器模拟的呼梯信号个 数）
显示位 9= 电梯的负载状态
F=满载（80-110%） A=AN 负载（10%） P=峰值负载（50-80%） O=超载（＞110%） D=缺省负载（10-50%）

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：MONITOR 1 （监控）
SET （设置层）：STS-1 2 （双梯状态）

目的：监控控制柜的各种输入（Status of lnputs）
以上表示依次按了“MODULE”、“1”、“1”、“2”键，能够达到监控控制柜的各种输入的状态，之后服 务器上会显示：

0122 333 44 5555
6666 7777 8888

其中显示位 0= 电梯的 OCSS 板的代号。比如 A 表示服务器进入的是 A 梯的 OCSS 系统，监控的是 A
梯的运行状态。
显示位 1= U 表示 UP（电梯正在上行）或 D 表示 DOWN（电梯正在下行）或表示“--”表示电梯
处于停止状态。
显示位 22=电梯所处的实际楼层。如 00 表示处在 1 楼，01 表示处在 2 楼，如此类推。
显示位 333= 电梯所处的“运行模式”或称“操作模式”（OPERATIONAL MODE）。如 NOR 表示 “正常”运行模式，IDL 表示“空载无人呼梯”运行模式，祥见“运行模式”清单。 根据显示位 333 的内容即可判断出电梯现在所处的运行状态。
显示位 44= 运行系统即电梯的状态。Mu 表示向上运行，Md 表示向下运行，M-表示无运行方向，
M*表示无运行方向且具体楼层不清楚。
显示位 5555= 前门及后门（如果有的话）的状态。
［ ］表示门已经开尽开好 ］［ 表示门已经关尽关好
＜ ＞表示门正在打开 ＞＜ 表示门正在关闭
* * 表示无门状态

显示位 6666 7777 8888= 各输入端的名称：其中大写字母表示此输入有效（ON），小写则无效（OFF）, 每一次服务器显示 3 个输入端的状态，用“GO ON”键或“GO BACK” 键能够切换至后 3 个或前 3 个输入端，监控它们的状态。祥见控制柜输入 端清单。

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：MONITOR 1 （监控）
SET （设置层）：GROUP 3 （群控状态）

目的：监控群控时的任何两部梯的运行。
以上表示依次按了“MODULE”、“1”、“1”、“3”键，能够达到监控多梯的状态，之后服务器上会显示：

0122 333 44 5555
0122 333 44 5555

其中显示位 0= 电梯的 OCSS 板的代号。比如 A 表示服务器进入的是 A 梯的 OCSS 系统，监控的是 A 梯的运行状态。按“GO ON”或“GO BACK”键，则可在显示屏的第二行切换显示其 她群控电梯的状态。
显示位 1= U 表示 UP（电梯正在上行）或 D 表示 DOWN（电梯正在下行）或表示“--”表示电梯
处于停止状态。
显示位 22=电梯所处的实际楼层。如 00 表示处在 1 楼，01 表示处在 2 楼，如此类推。
显示位 333= 电梯所处的“运行模式”或称“操作模式”（OPERATIONAL MODE）。如 NOR 表示 “正常”运行模式，IDL 表示“空载无人呼梯”运行模式，祥见“运行模式”清单。 根据显示位 333 的内容即可判断出电梯现在所处的运行状态。
显示位 44= 运行系统即电梯的状态。Mu 表示向上运行，Md 表示向下运行，M-表示无运行方向，
M*表示无运行方向且具体楼层不清楚。
显示位 5555= 前门及后门（如果有的话）的状态。
［ ］表示门已经开尽开好 ］［ 表示门已经关尽关好
＜ ＞表示门正在打开 ＞＜ 表示门正在关闭
* * 表示无门状态
注意：显示器的第一行显示的是与服务器直接相连的电梯，显示的是显示的是用服务器的“GO ON”
或“GO BACK”键所选中的另一部电梯状态。若显示为;B※※※※,则表示没有群控的 B 梯。

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：TEST 2 （测试）
SET （设置层）：RSL-IO 1 （远程站输入输出端口）

目的：用于监控远程站输入和输出端口状态，以测试为目的，也能够改变远程站的输出状态（由 ON 变
为 OFF，或由 OFF 变为 ON）。
以上表示依次按了“MODULE”、“1”、“2”、“1”键，能够达到监控远程站输入和输出的目的，之后服 务器上会显示：

RSL-I 0 CAR=1
HALL=2 GROUP=3

之后按“1”、“2”或“3”，服务器都有以下类似的显示：

RSL-0 ADR 11 BIT 2
IN:333 OUT:333

其中显示位 0= 远程站类别：C 表示 CAR，轿厢有关的远程站“比如 COP 内的 RS4-C-××,RSEB-C-8-15）
H 表示 HALL,与大厅有关的远程站“比如大厅位置显示器 HPI 的 RS4-H-××）
显示位 11= 远程站的十进制地址（ADDRess），例如按数字键“1”、“2”后按“ENTER”键，就可 以输入远程的地址“12”，再按“GO ON”或“GO BACK”就能够进入后一个地址的远 程站或前一个地址的远程站。
显示位 2= 对应于地址在显示位 11 处的远程站的“数码位”（BIT），远程站 RS4 有 4 个数码位：BIT1、 BIT2、BIT3、BIT4，用“GO ON”或“GO BACK”键可查看（切换）前一个 BIT 或后 一个 BIT。
显示位 333= 对应远程站：对应数码位的输入和输出的状态。“OFF”表示无效（即无输入或无输出） “ON”表示有效（有输入或有输出）。 注意：按“ON”或“OFF”键就能够触发输出的状态。

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：TEST 2 （测试）
SET （设置层）：LOG 2 （故障记录）

目的：用于查看 OCSS 的故障记录。
以上表示依次按了“MODULE”、“1”、“2”、“2”键，就能够查看 OCSS 的故障记录，之后服务器上会 显示：

R=00000
2222 333
T=11111
44444

其中显示位 0000= 最近一次合闸送电至今运行次数。
显示位 11111= 最近一次合闸送电至今的时间。（单位：分钟）
显示位 2222= 故障代码，比如“ ”表示“RECOVERY RUN”故障，祥见故障代码表。
显示位 3333= 故障次数（从最近一次合闸送电至今的所有次数）
显示位 44444= 从最近一次发生故障至今的时间间隔（单位：分钟）
注意：能够用““GO ON”或“GO BACK”键查看后一个或前一个故障的有关信息，
断电所有显示位均复位归零。

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：TEST 2 （测试）
SET （设置层）：SELFTEST 3 （自检测）

目的：用于找出 OCSS 板或远程站的缺陷的位置。 以上表示依次按了“MODULE”、“1”、“2”、“3”键，之后服务器上会显示：

RUN=1 SHOW RSL
RES: C=2 H=3 G=4

之后按“1”键进行运行测试（RUN TEST），显示为：

P1 0 P2 0 EE 0 RA 0
R1 0 R2 0 MC 0 ST 0 RS 0

显示位 0= 测试结果：“＋”表示 OK 没问题，“－”表示 NOT OK 有问题，“？”一闪一闪表示正在测 试，如果对应的元件（PART）没装，则显示“×”。
注意：如果 RS 的测试结果为“－”，按“GO ON”键就能够显示故障出现在哪一类型的远程站中，这 时服务器上显示：

RSL-C 0 RSL-H 0
RSL-G 0

显示位 0= 测试结果：“＋”表示 OK 没问题，“－”表示 NOT OK 有问题。 之后再按“GO ON”键就能够还回自检菜单，显示屏上的字符串的含义如下：
P1=EPROM1 P2=EPROM2 EE=EEPROM
RA=RAM R1=RING1 R2=RING2 MC=MCSS RS=REMOTE STATION ST=SERVICE TOOL
而如果在显示了自检菜单：

RUN=1 SHOW RSL
RES: C=2 H=3 G=4

之后按“2”或“3”或“4”键，则会显示相应的远程站的检测结果，屏上将显示：

RSL-0 11 2 3 444
I/O NO: 5555 5555

显示位 0= 远程站的类型：C 表示 CAR，H 表示 HALL，G 表示 GROUP。
显示位 1= 远程站的地址
显示位 2= A 表示有效的，有用的（Available），或 a 表示无用的（not anailable） 显示位 3= A 表示正在响应的（Responding），或 a 表示无响应的（not Responding） 显示位 444= 奇偶校验误差计数器
显示位 5555= 对应本远程站地址的相关输入输出口编号，按“UP”或“DOWN”键能够转至下一个输 入输出口编号；
注意：如果显示位 5555=0000，则表示在设置清单内已经没有别的输入输出口编号了，按“GO ON” 键能够显示下一个有缺陷的远程站，如果没有别的有缺陷的远程站，自检测试菜单又会重新出 现。

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：TEST 2 （测试）
SET （设置层）：PART 4
目的：用于检查程序的 EPROM 的零部件编号（PART NUMBER），安装常数，输入输出 EEPROM 和软 件安装的数据，以便于更换 OCSS 板时获得正确的硬件和软件。
以上表示依次按了“MODULE”、“1”、“2”、“4”键，之后服务器上会显示：

00=1 1 1 1 1 1 1 1 1 1 1 1 1
2 2 2 2 2 2 2 2 2 2 2 2 2

其中显示位 00= PROM（可编程只读 ROM）的类型：EP(PR)表示 EPROM（光可擦可编程只读 ROM）， EE 表示 EEPROM（电可擦可编程只读 ROM，指可用服务器更改其内容的 ROM），使 用“GO ON”键可在两者之间切换。
显示位 1= EPROM 的零部件编号或 EEPROM 内的合同代号。
显示位 2= 软件建立的时间。

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：SETUP 3 （设置）
SET （设置层）：INSTALL 1 （安装）

目的：用于设置或更改“安装常数”（INSTALLTION CONSTANTS） 以上表示依次按了“MODULE”、“1”、“3”、“1”键，之后服务器上会显示：

REFERENCE=1
WRITE ENARLE=2

若只想浏览“安装常数”而不作改动，就按“1”键，若要改动，就按“2”键，按“2”后显示：

SETUP OLD NEW
000000 = 1 1 1 2 2 2

其中显示位 000000= 要设置的“安装常数”的名称，用“GO ON”键就能切换到其它的“安装常数”。
显示位 1 1 1= “安装常数”的旧值，即现行值（十进制）
显示位 2 2 2= “安装常数”的新值，即更改值（十进制），按相应数字键后按“ENTER”键就能输 入新值。（一般情况下，“安装常数”都已设好，无需改动，在不清楚“安装常数” 含义时更不要随意更改）

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：SETUP 3 （设置）
SET （设置层）：POS 2 （位置显示）

目的：用于设置或更改“位置显示器”的显示读数。比如电梯在 1 楼时，显示器显示“1”，在 2 楼时，
显示器显示“2”等。
以上表示依次按了“MODULE”、“1”、“3”、“2”键，之后服务器上会显示：

SETUP OLD NEW
POS 0 1 1=2 2 2 3 3 3

其中显示位 0= L 表示左边的显示用米管，或 R 表示右边的显示用米管。当楼层超过 9 层时，显示器要 用 2 个米管一左一右才能完整地显示楼层，若少于 10 层，只有右边的显示用米管的显示 有效。
显示位 111= 楼层数（0 表示 1 楼，1 表示 2 楼…如此类推）
显示位 222= 显示器的显示旧值（现行值，十进制）
显示位 333= 显示器的显示新值（按对应的数字键后再按“ENTER”键就能存入新的显示值）。
注意：按“GO ON”键能够切换到其它的楼层的位置显示设置。

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：SETUP 3 （设置）
SET （设置层）：ALLOWED 3 （楼层设置）

目的：用于设定哪些楼层的内呼、上行外呼、下行外呼是允许的。即用服务器控制外呼按钮和内呼按钮
对应的远程站的输出端能否输出相应电平。 以上表示依次按了“MODULE”、“1”、“3”、“3”键，之后服务器上会显示：

at CUDE CUDE Pk
00 1 1 1 1 2 2 2 2 3

其中显示位 00= 楼层数。比如 03 表示 4 楼。
显示位 1111= 前门哪些楼层的内呼（CAR CALL,用字母 C 表示），上行外呼（UP HALL CALL 用 U 表示），下行外呼（DOWN HALL CALL 用 D 表示）,紧急医救呼梯（EMERGENCY HOSPITAL CALL 用 E 表示）是允许的。对应位等于“1”表示允许，“0”表示禁止。
显示位 2222= 后门哪些楼层的内呼（CAR CALL,用字母 C 表示），上行外呼（UP HALL CALL 用 U 表示），下行外呼（DOWN HALL CALL 用 D 表示）,紧急医救呼梯（EMERGENCY HOSPITAL CALL 用 E 表示）是允许的。对应位等于“1”表示允许，“0”表示禁止。
例如：楼高 8 层，只有前门，那么第 8 层应该禁止“上行外呼”，只允许“内呼”和“下行外呼”，因此
应该设设置：

at CUDE CUDE Pk
07 1 0 1 0 0 0 0 0 0

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：SETUP 3 （设置）
SET （设置层）：I/O 4 （输入/输出口的地址）

目的：用于检查或修改输入、输出口的地址。 以上表示依次按了“MODULE”、“1”、“3”、“4”键，之后服务器上会显示：

IO ADR B ADR B
＞ 0

根据输入、输出口清单（I/O list），输入相应的输入、输出号码，比如按数字键输入“0001”号码，之 后按“ENTER”键，就能够看到输入输出口“0001”储存的是哪个地址（用 ADR 表示）的远程站的哪个 位(bit 用字母 B 表示)的信息。一般情况下的显示为：

IO ADR B ADR B
1111 22 3 44 5

显示位 1111= 输入、输出口号码
显示位 22= 当前的远程地址
显示位 3= 远程的对应位（bit），范围从 1 到 4。
显示位 44= 新的远程地址
显示位 5= 新的远程对应的新的位。（输入新的远程站和新的对应位后按“ENTER”键就能够保存 新的设定值。

MODULE （模块层）：OCSS 1 （控制操作系统）
FUNCTION （功能层）：SETUP 3 （设置）
SET （设置层）： 5 （门检测运行）

目的：用于检测 DW 的输入和安全回路的功能。 先用检修速度把轿厢运行到底层门区内，再返回正常状态。 以上表示依次按了“MODULE”、“1”、“3”、“5”键，之后服务器上会显示：

to
press
start
Enter
DCS

·输入“ENTER”键，DCS 测试运行开始，电梯在底层进行开关门运行，检测 DW 的输入和安全回路的 功能，然后向上运行到下一层，进行开关门的操作，如此重复上述步骤，一直运行到最顶层。
·任何 DW 信号的错误输入都会终止 DCS 测试运行。
·当参数“TOP FLOOR”或“BOTTOM FLOOR”更改后都必须重作 DCS 运行。

服务器在 MCSS 系统的使用指南：

把服务器插到 OCSS 板后，依次按“MOULE”、“2”，或直接把它插到 MCSS 板上专用插头后按“2”键即 可进入 MCSS 系统，服务器在 MCSS 系统使用的操作树状图如下：

模块层 功能层 设置层
(MODULE ) （FUNCTION） (SET)
STS =1 CMD=2
MONITOR=1 INPUT=3 OUTPUT=4 COMMUNIC=5

BAT TST=1
TEST=2 LOG=2
MCSS=2 SELF TST=3
PART=4

INSTALL=1 PROFILE=2
SETUP=3 LANDING=3 LOAD=4

LEARN=1
CALIBRATE=4 PVTTST=2 LOAD% CALIBRATE=3

MODULE （模块层）：MCSS 2（运行指令系统） FUNCTION （功能层）：MONITOR 1（监控）
SET （设置层）：STS 1
目的：用于监控 MCSS 的状态。
以上表示依次按了“MODULE”、“2”、“1”、“1”键，之后服务器上会显示：

0 af 1 1 nc 2 2 3 3 3 3
4 4 4 5 5 5 6 6 6 7 7 7

其中显示位 0= 电梯运行方向
显示位 11= 电梯所在的实际楼层
显示位 22= 电梯下一个能停下来响应呼梯的楼层
显示位 3333= 前后门状态。
显示位 444= 运行控制方式
显示位 555= 运行逻辑状态。
显示位 666= 运行驱动状态。
显示位 777= 速度曲线发生器状态。

MODULE （模块层）：MCSS 2（运行指令系统） FUNCTION （功能层）：MONITOR 1（监控）
SET （设置层）：CMD 2（模拟信号）

目的：用于监控 MCSS 的状态及输入指令让系统执行。 以上表示依次按了“MODULE”、“2”、“1”、“2”键，之后服务器上会显示：

0 1 1 2 2 2 3 3 3 4 4 4 4
OCSS ＜ 6 6 6 6 6 7

其中显示位 0= 电梯运行方向
显示位 11= 电梯所在的实际楼层
显示位 222= 运行逻辑状态
显示位 333= 运行驱动状态
显示位 4444= 前后门状态
显示位 66666= OCSS 要 MCSS 发出并已执行的运行指令。
显示位 777= 负载状态。
如果在停电状态下断开 OCSS 与 MCSS 的通信接头再送电，再一次进入本功能，服务器会显示：

0 1 1 2 2 2 3 3 3 4 4 4 4
5 5 5 5 5 6 6 6 6 6 7

显示位 55555= 能够用服务器模拟 OCSS 让 MCSS 执行的指令，这些运行指令包括：
GTN nn-------Go To floor rm in Nomnal mode GTE nn-------Go To floor rm in Emergency mode STSB----------Stay in StandBy
REPOS--------Reinnitialize POSition MGRUN------Motor Generator RUN MGSTP-------Motor Generator STOP
STIMD--------slow down and STOP ImeDiately GTN up-------GO To Next floor in up direction GTN do-------GO To Next floor in down direction FOPD----------Front door OpeneD
AOPD---------Alternate door OpeneD
FCLDn--------Front Close Door with combination n ACLDn------- Alternate Close Door with combination n
使用“GO ON”键，选中所要执行的指令后按“ENTER”就能够输入执行相应的指令。

MODULE （模块层）：MCSS 2（运行指令系统） FUNCTION （功能层）：MONITOR 1（监控）
SET （设置层）：INPUT 3（输入）

目的：用于监控 MCSS 的状态和显示它的输入端状态。 以上表示依次按了“MODULE”、“2”、“1”、“3”键，之后服务器上会显示：

0 1 1 2 2 2 3 3 3 4 4 4 4
5 5 5 5 6 6 6 6 7 7 7 7

其中显示位 0= 电梯运行方向
显示位 11= 电梯所在的实际楼层
显示位 222= 运行控制模式
显示位 333= 运行逻辑状态
显示位 4444= 前后门状态
显示位 5555 ，6666，7777= 各输入端的瞬时状态（字母为小写表示 OFF 状态，大写为 ON 状态）

MCSS 有以下输入端：
DW------revolving Door contact SAF-----SAFety chain
ESS-----Emegency Stop Switch DFC----Door Fullly Closed
SC------Speed Check(or Control) relay 1LS-----1LS direction limit switch 2LS-----2LS direction limit switch 3LS-----3LS direction limit switch 4LS-----4LS direction limit switch
DZ------doorzone
DZ1-----inner doorzone 1
DZ2-----inner doorzone 2 DBP---- Door ByPass relay
ETS-----Emergency Terminal Stopping control relay FSO-----Front door Safe to Open relay
ASO-----Alternate door Safe to Open INS------INSpection switch
U---------Up relay
D---------Down relay
DBD-----Drive and Brake Disconnected XDZ-----Door Zone control
BMD----Battery MoDe active STM----System Timer control PF-------Power Fail
EEP-----Eeprom write protection
SVT-----SerVice Tool baud rate controi
PVU-----PVT Up elevator is moving upwards
使用“GO ON”键就能够显示不同的输入端状态。

MODULE （模块层）：MCSS 2（运行指令系统） FUNCTION （功能层）：MONITOR 1（监控）
SET （设置层）：OUTPUT 4（输出）

目的：用于监控 MCSS 的状态和显示它的输出端的状态。 以上表示依次按了“MODULE”、“2”、“1”、“4”键，之后服务器上会显示：

0 1 1 2 2 2 3 3 3 4 4 4 4
5 5 5 5 6 6 6 6 7 7 7 7

其中显示位 0= 电梯运行方向
显示位 11= 电梯所在的实际楼层
显示位 222= 运行控制模式
显示位 333= 运行逻辑状态
显示位 4444= 前后门状态
显示位 5555 ，6666，7777= 各输入端的瞬时状态（字母为小写表示 OFF 状态，大写为 ON 状态）

MCSS 有以下输出端：
DBP----- Door ByPass relay
ETSC----Emergency Terminal Stoopping control relay FSO------Front door safe open relay
ASO----- Alternate door Safe to Open
SCO----- Speed Check(or Control) relay Output BTST---- Battery TeST Output
UO-------Up relay Output DO-------Down relay Output
使用“GO ON”键就能够显示不同的输出端的状态。

MODULE （模块层）：MCSS 2（运行指令系统） FUNCTION （功能层）：MONITOR 1（监控）
SET （设置层）：COMMUNIC 5（串行通信记录）

目的：用于监控记录串行通信数据（十六进制数据）。

MODUL
