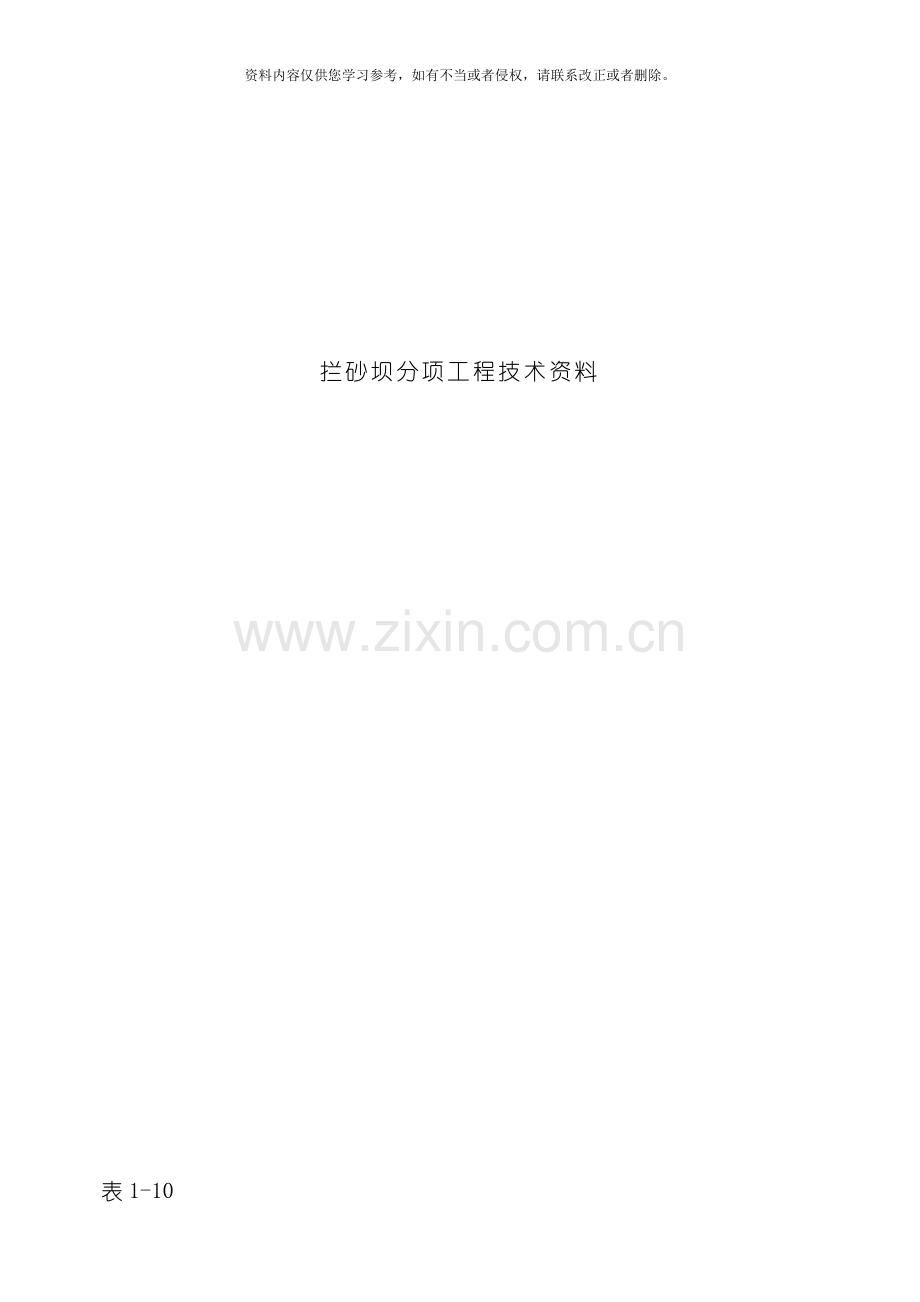

拦砂坝分项工程技术资料

表1-10

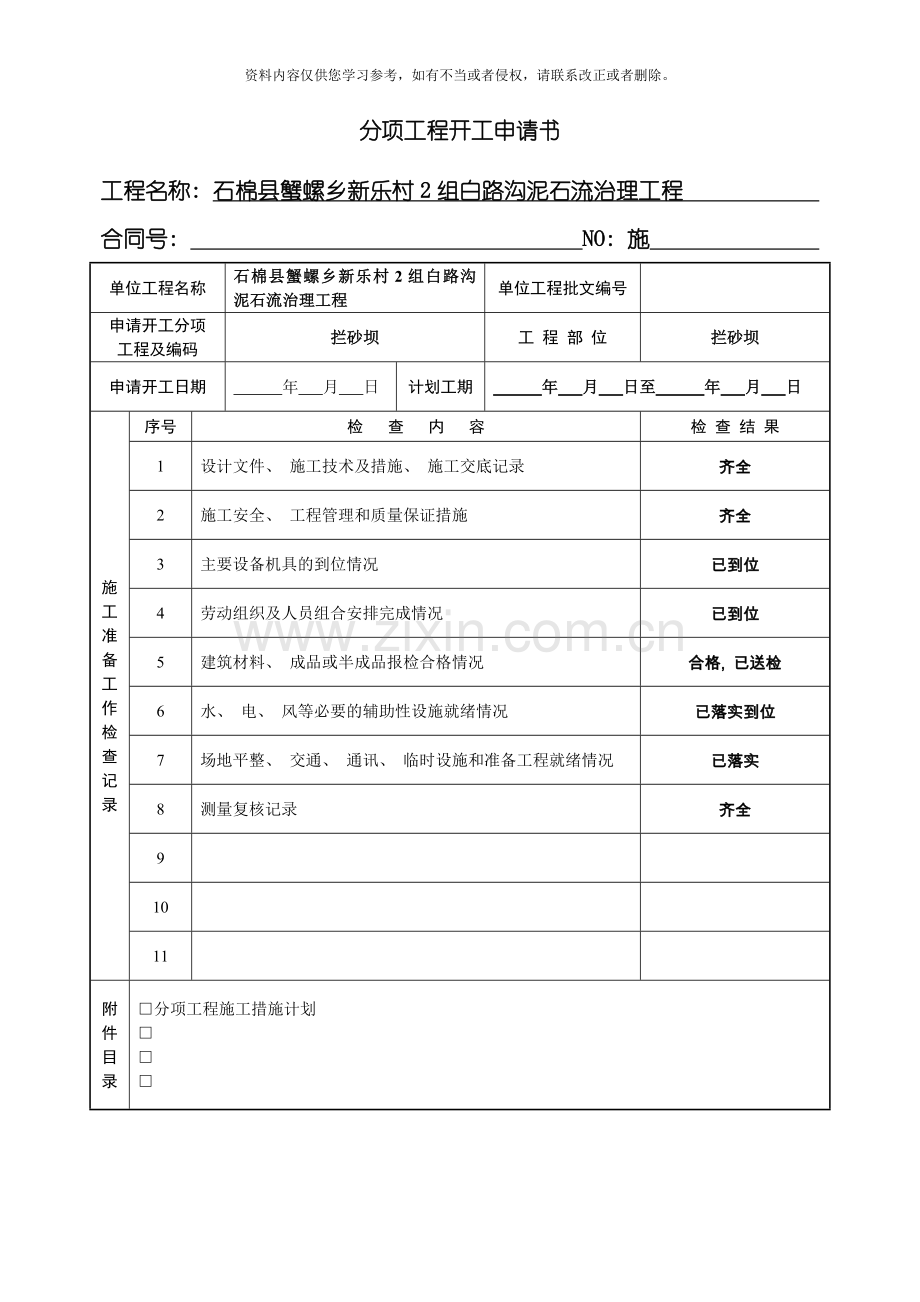

分项工程开工申请书
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施
单位工程名称
石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
单位工程批文编号

申请开工分项
工程及编码
拦砂坝
工 程 部 位
拦砂坝
申请开工日期
年 月 日
计划工期
年 月 日至 年 月 日
施
工
准
备
工
作
检
查
记
录
序号
检 查 内 容
检 查 结 果
1
设计文件、 施工技术及措施、 施工交底记录
齐全
2
施工安全、 工程管理和质量保证措施
齐全
3
主要设备机具的到位情况
已到位
4
劳动组织及人员组合安排完成情况
已到位
5
建筑材料、 成品或半成品报检合格情况
合格, 已送检
6
水、 电、 风等必要的辅助性设施就绪情况
已落实到位
7
场地平整、 交通、 通讯、 临时设施和准备工程就绪情况
已落实
8
测量复核记录
齐全
9

10

11

附件目录
□分项工程施工措施计划
□
□
□
承包单位申报记录

本工程开工条件已经具备, 施工准备已经就绪, 现报请检查并请批准按申请日期开工。

承包单位: ( 公章)
项目负责人:
日 期: 年 月 日
监
理
单
位
审
签
意
见

监理单位: ( 公章)
审 签 人:
日 期: 年 月 日
说明: 本表由承包单位填写, 一式三份, 送监理机构审核后, 建设、 监理及承包单位各一份。
表1-11
分项工程开工许可证
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 监
致: 攀枝花市陆零壹地质工程有限责任公司( 施工单位)
你单位 年 月 日报送的 拦砂坝 分项工程开工申请( 申请号: NO: 施 ) 已经经过审议, 从即日起可适时安排开工。施工过程中, 请加强现场调度和质量管理, 注意安全生产, 严格按章作业, 文明施工, 做到确保工程质量要求和施工进度要求, 确保工程的顺利进展。

监理单位: ( 公章)
签 署 人:
日 期: 年 月 日
批准开工

工程项目

及 编 码
拦砂坝

计
划
施
工
时
段
年 月 日至
年 月 日
附

录

说明: 一式三份, 建设、 监理及承包单位各一份。

分项工程报验单
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施
致: 地矿眉山工程勘察院 ( 监理单位)
我单位已完成了 拦砂坝 分项工程, 按设计文件及有关规范、 验评标准进行了自检, 质量合格, 请予以审查和验收。
附件:
1、 工程平面布置图
13、 单元工程( 工序) 质量评定表
2、 工程测量成果报审单
14、 工程施工质量终检合格证
3、 拦砂坝基槽开挖施工报验申请表
15、 隐蔽工程检查记录表
4、 单元工程( 工序) 质量评定表
16、 试块检验、 试验资料汇总表
5、 工程施工质量终检合格( 开工) 证

6、 混凝土浇注报验申请表

7、 单元工程( 工序) 质量评定表

8、 工程施工质量终检合格证

9、 拦砂坝护坦基槽开挖施工报验申请表

10、 单元工程( 工序) 质量评定表

11、 工程施工质量终检合格( 开工) 证

12、 混凝土浇注报验申请表

承包单位( 章) :
项目经理: 日期: 年 月 日
审查意见:
□ 所报隐蔽工程的技术资料齐全/不齐全, 且符合/不符合要求, 经现场检测、 核查合格/不合格, 同意/不同意隐蔽。
□ 所报分项工程的技术资料齐全/不齐全, 且符合/不符合要求, 经现场检测、 核查合格/不合格, 同意/不同意进行下道工序。
□ 所报分项工程的技术资料基本齐全, 且基本符合要求, 因砂浆/砼试块强度试验报告未出具, 暂同意进行下道工序施工, 待砂浆/砼试块试验报告补报后, 予以质量认定。
□ 所报分项工程的技术资料齐全/不齐全, 且符合/不符合要求, 经现场检测、 核查合格/不合格。

项目监理机构: 地矿眉山工程勘察院
总/监理工程师: 日期: 年 月 日
说明: 本表由承包单位填写, 一式三份, 送监理机构审核后, 建设、 监理及承包单位各一份。
表1-3
工程测量成果报审单
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施

致: 地矿眉山工程勘察院 ( 监理单位)
我单位已完成 八牌沟泥石流治理工程拦砂坝 的放线工作, 经自检合格, 清单如下, 请予查验。
附件:
1、 工程测量记录
2、 工程测量复核记录表
工 程 或 部 位 名 称
放 线 内 容
备 注
拦砂坝主坝
左右坝肩轴线坐标

护坦
护坦角点坐标

承包单位( 章) : 攀枝花市陆零壹地质工程有限责任公司
项目经理: 日期: 年 月 日

监理工程师查验意见:
□ 查验合格
□ 纠正差错后再报

项目监理机构: 地矿眉山工程勘察院
监理工程师: 日期: 年 月 日
说明: 本表由承包单位填写, 一式三份, 送监理机构审核后, 建设、 监理及承包单位各一份。
表1-4
工程测量记录
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施
单位工程名称
石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
图纸编号
BLGSS-04
工程部位
拦砂坝
测量项目
施工测量
使用仪器
南方三鼎T20T
测量单位
攀枝花市陆零壹地质工程有限责任公司
坐标依据
设计提供
施测日期
2月 16 日
高程依据
设计提供
复测日期
年 2月 16 日
气象条件
晴
施测人
刘万军
复测及检测人
张鹏冲
中 误 差
±10mm
复测人
蒲 勇
测量负责人
刘万军
测

量

示

意

图

测

量

成

果
测量点号
坐 标
高 程
备 注
X( m)
Y( m)
Z( m)
G1
3244809.00
249942.00
1082.00
G1、 G7和G9点为控制点, 由设计提供。
G7
3244864.57
249526.62
1058.72
G9
3244713.81
249618.86
1047.48
主坝左岸坝肩
3244721.89
249639.06

主坝右岸坝肩
3244688.38
249621.08

护坦左岸坝肩
3244706.72
249650.87

护坦右岸坝肩
3244684.42
249643.80

护坦左侧角点
3244701.48
249654.80

护坦右侧角点
3244689.10
249650.85

说明: 一式二份, 一份作为工程测量报审附件。
表1-5
工程测量复核记录
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施
复核部位
拦砂坝工程
测量单位
攀枝花市陆零壹地质工程有限责任公司
原施测人
刘万军
复核测量人
蒲 勇
原施测日期
2 月 16日
复核测量日期
2 月 16日
测
量
复
核
情
况
︵
草
图
︶

备

注

说明: 一式二份, 一份作为工程测量报审附件。
A40
拦砂坝基槽开挖施工报验申请表
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施

致: 地矿眉山工程勘察院 ( 监理单位)
我单位已完成了 拦砂坝基槽开挖 工作, 现报上该工程报验申请表, 请予以审查和验收。

附件: 1、 拦砂坝基槽开挖施工记录表
2、 拦砂坝基槽开挖施工质量自检记录表
3、 拦砂坝基槽验收记录表

承包单位( 章) : 攀枝花市陆零壹地质工程有限责任公司
项目经理: 日期: 年 月 日

审查意见:

项目监理机构: 地矿眉山工程勘察院
监理工程师: 日期: 年 月 日
本表用于工序和其它无专用表格的报验申请。

拦砂坝基槽开挖施工记录表
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施
分部工程名称
拦砂坝分部
分项工程名称
拦砂坝
序号
施工控制项目
允许偏差值
施工记录
备 注
1
平面位置( cm)
±50
经现场实测, 平面位置偏差值符合规范及设计要求
用全站仪测, 每长20m测3处, 且不少于3处
2
断面尺寸( cm)
不小于设计
经现场实测, 基槽断面尺寸均不小于设计断面尺寸
钢尺量
上下测2个断面
3
基底高程( mm)
±50
经现场实测基底高程符合规范及设计要求
用全站仪测, 每长20m测3处, 且不少于3处
4
基底土质
原状土
经现场查看, 基底土质为卵石土
肉眼观察

施工记录( 施工时段、 施工方法、 施工情况等) :

施工时段: 年 月 日至 年 月 日

施工方法: 拦砂坝基槽以机械开挖为主, 辅以人工清底, 先用机械开挖, 预留约30mm的深度采用人工开挖清基, 避免扰动基底原状土。

施工情况: 正常。基槽开挖前, 重新复核拦砂坝轴线、 开挖线, 开挖时随时检查基槽断面尺寸、 基底高程及基底土质; 开挖完成后, 经自检合格, 及时通知勘察、 设计、 监理和业主单位进行验槽, 合格后, 及时进入下道工序施工。

记录: 审核: 日期: 年 月 日

拦砂坝基槽开挖施工质量自检记录表
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施
分项工程名称
拦砂坝
工 序 名 称
基槽开挖
序号
检查( 测) 项目
质 量 标 准
检 验 记 录
自 检 方 法
1
断面尺寸( cm)
不小于设计
经现场实测, 基槽断面尺寸均不小于设计要求
钢尺量
上下测2个断面
2
垂 直 度( %)
＜0.5%H
经现场实测, 垂直度符合规范及设计要求
重锤尺量 测四角点
3
轴 线 偏 位( mm)
±20
经现场实测, 轴线偏差值符合规范及设计要求
钢尺量
4
基槽沉渣
清理干净
经现场查看, 基槽沉渣已清理干净
肉眼观察
5
基底土质
原状土
经现场查看, 基底土质为卵石土
肉眼观察

小结:
拦砂坝基础开挖前, 重新复核拦砂坝轴线位置, 根据开挖放坡确定开挖线, 开挖线的确定原则是宜宽不宜窄, 同时考虑人工作业面等因素; 开挖时派专人现场负责, 随时检查轴线位置、 断面尺寸及基底高程, 同时对地层情况进复核, 如地层与勘察设计不符, 及时将信息反馈给设计, 便于优化调整; 采用机械开挖时预留300mm左右的厚度由人工开挖清基, 避免扰动原状土。基槽开挖清理完成后, 经自检合格后, 立即通知勘察、 设计、 业主和监理单位进行验槽, 验收合格后, 方能进入下道工序施工。

记录: 日期: 年 月 日
拦砂坝基槽验收记录表
工程名称 : 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程 合同号
承包单位: 攀枝花市陆零壹地质工程有限责任公司 NO: 施
单位工程名称编号
石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
分部工程名称编号
拦砂坝分部工程
分项工程名称编号
拦砂坝
验收工程部位
拦砂坝基槽
验收工序名称
基槽开挖
申请开工工序
拦砂坝混凝土浇注
地质
意见
经现场查看, 基底土质为卵石土, 与设计文件相符

联合
检验
意见
基槽尺寸: 长 m, 宽: m, 基础埋深分别为3.0m、 1.5m, 具体详见附后简图。

经现场检查, 拦砂坝基础断面尺寸、 基底土质、 基底高程、 基底沉渣等均符合相关规范及设计文件要求, 同意进入下道工序施工。

保留
意见

联检单位
建设单位
监理单位
设计单位
勘察单位
施工单位
参检人签名

日期

说明: 本表一式五份, 签证后参检单位各一份, 留作工程支付签证和质量评定资料备查。
表3-12
单元工程( 工序) 质量评定表
工程名称 : 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程 合同号
承包单位: 攀枝花市陆零壹地质工程有限责任公司 NO: 施
单位工程
和 编 号
石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
分项工程
和 编 号
拦砂坝
单元工程
或 工 序
基槽开挖
施工时段
年 月 日至 年 月 日
序

号
检查、 检测项目
保 证 项 目
基 本 项 目
其 它 项 目
项 目
质 量
等 级
项 目
质 量
等 级
项 目
测 量
点 数
合 格
点 数
1
断面尺寸
合格
基底土质
合格
基槽沉渣
16
13
2
垂直度
合格

3
轴线偏位
合格

4

5

6

7

合格率%
81.25%
承包
单位
自检
评定
经现场检查, 拦砂坝基槽符合规范及设计文件要求

质检员: 技术负责人: 项目负责人:
日期: 年 月 日
监理

单位

意见

经检查, 基槽验收合格, 同意进入下道工序施工

监理工程师:
日期: 年 月 日
说明: 本表由承包单位填写, 一式三份, 送监理机构审核后, 建设、 监理及承包单位各一份。
表3-11
工程施工质量终检合格( 开工) 证
工程名称 : 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程 合同号
承包单位: 攀枝花市陆零壹地质工程有限责任公司 NO: 施
单位工程
和 编 号
石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
分部工程
和 编 号
拦砂坝分部
验收工程
( 工序)
基槽开挖
分项工程
和 编 号
拦砂坝
申请开工工程
( 工序)
混凝土浇注
工程部位
拦砂坝
序号
检查、 检测项目
评定等级
质量保证资料( 编号)
1
断面尺寸
合格

2
垂直度
合格

3
轴线偏位
合格

4
基槽沉渣
合格

5
基底土质
合格

6

7

承 包
单 位
初 检
意 见
□ 本工序施工质量合格, 申请下一道工序开工

初检人:
日期: 年 月 日
承 包
单 位
自 检
意 见
□ 本工序施工质量合格, 同意申请下一道工序开工

复检人:
日期: 年 月 日
承 包
单 位
终 检
结 论
□ 本工序施工质量合格, 同意申请下一道工序开工

技术负责人:
项目负责人:
日期: 年 月 日
监 理

单 位

签 认

意 见
□本工序施工质量合格, 同意下一道工序开工
□本工序返工后质量合格, 同意下一道工序开工
□返工本工序( 施工质量不合格) 后再报终检

监理单位: 地矿眉山工程勘察院
签证人:
日期: 年 月 日
备 注

说明: 本表由承包单位填写, 一式三份, 送监理机构审核后, 建设、 监理及承包单位各一份。
A40
混凝土浇注报验申请表
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施

致: 地矿眉山工程勘察院 ( 监理单位)
我单位已完成了 拦砂坝混凝土浇注 工作, 现报上该工程报验申请表, 请予以审查和验收。

附件: 1、 模板工程检验批质量验收记录
2、 混凝土拌和物质量检验认证单
3、 混凝土浇注开仓证
4、 混凝土浇注施工记录表
5、 混凝土浇注质量自检记录表

承包单位( 章) :
项目经理: 日期: 年 月 日

审查意见:

项目监理机构: 地矿眉山工程勘察院
监理工程师: 日期: 年 月 日
本表用于工序和其它无专用表格的报验申请。
模板工程检验批质量验收记录
工程名称
石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
分项工程名称
拦砂坝
验收部位
拦砂坝模板安装
施工单位
攀枝花市陆零壹地质工程有限责任公司
项目负责人
林福盛
专业工长
贾小斌
施工班组长
王明德
施工执行标准及编号
《混凝土结构工程施工质量验收规范》_GB50204- ( )
质量验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主
控
项
目
1．支架
4.2.1条

2．隔离剂
4.2.2条

一

般

项

目
1．轴线位置
5

2．底模上表面标高
±5

3．截面内部尺寸
基础
±10

梁、 柱、 墙
+4, -5

4．层高垂直度
≤5m
6

>5m
8

5．相邻两板表面高低差
2

6．表面平整
5

7．预埋钢板中心线位置
3

8．预埋管、 预留也孔中心线位置
3

9．插筋
中心线位置
5

外露长度
+10, 0

10．预埋螺栓
中心线位置
2

外露长度
+10, 0

11．预留洞
中心线位置
10

尺 寸
+10, 0

12．起拱
梁板≮4m
1/1000～
3/1000

共实测 点, 其中合格 点、 不合格 点, 合格点率 %
施工单位检查
评定结果
经检查,该检验批中主控项目全部合格,一般项目满足规范规定和设计图纸要求,资料完整,自检合格。

项目专业质量检查员: 项目专业质量( 技术) 负责人: 年 月 日
监理( 建设) 单位验收结论

监理工程师( 建设单位项目技术负责人) : 年 月 日
A18
混凝土拌和物质量检测认证单
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施
分部工程名称
拦砂坝分部
分项工程名称
拦砂坝
工程部位
拦砂坝
取样方法
及检验数量
随 机
取样日期
年 月 日至 年 月 日
项次
检 查 项 目
质 量 标 准
检验记录
优 良
合 格
1
△原材料称量偏差符合要求的频率
≥90％
≥70％

2
砂子含水量小于6%的频率
≥90％
≥70％

3
△拌和时间符合规定的频率
100％
100％

4
混凝土坍落度符合要求的频率
≥80％
≥70％

5
△混凝土水灰比符合设计要求的频率
≥90％
≥80％

6
混凝土出机口温度符合设计要求的频率
≥80％
(高1～2℃)
≥70％
(高2～3℃)

施工单位报送记录:
本检测报告单经审核无误。

施工单位( 章) :
技术负责人: 日期:
监理机构认证记录:

项目监理机构: 地矿眉山工程勘察院
认证人: 日期:
注: 一式两份按周报送监理部, 认证后返回施工单位一份, 留作混凝土拌和质量评定时备查。

A46
混凝土浇注开仓证
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施
分部工程名称
拦砂坝分部
分项工程名称
拦砂坝
工程部位
拦砂坝
混凝土强度/级配
C15
混凝土拌合物形态、 工程量

序号
检 查 项 目
检 查 结 果
备 注
1
人员
已到位

2
材料
已进场

3
机械
已到位

4

5

上述检查项目检查合格, 浇注措施完善, 浇注方法明确, 浇注设备完好齐备, 可在收此开仓证 小时内开始浇注。

施工单位签证人: 现场施工员:
经检查, 本区浇注前仓面各项准备工作已符合合同技术规范要求, 允许进行混凝土浇注。

监理机构签发人: 签发时间:

备注: 逾时未能浇注, 本开仓证作废。
本表一式两份, 监理、 施工单位各一份。
表6-3
混凝土浇注施工记录表
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施
工程部位
拦砂坝
浇注日期
年 月 日 时至 年 月 日 时
天气情况: 晴
气 温:
混凝土设计强度等级: C15
模板检查人: 杨子兵
出盘温度:
入模温度:
混
凝
土
配
合
比
使用材料
规格产地
每立方米用量( kg)
每盘用量
( kg)
实际每盘用量
( kg)
水 泥
泰昌P.C32.5R
256
89.60
100
砂 子
大河坝砂石厂
805
281.75
314
石 子
大河坝砂石厂
1207
422.45
471
水
白路沟
182
63.70
71
混凝土设计坍落度: 75～90mm
混凝土实际坍落度:
试件数量:
编号:
完成浇注方量:
单层浇筑厚度: 40cm
捣固方法: 机械拌料, 机械及人工共同捣固
捣固器作用深度: 50cm
最大间隔浇筑时间: 40分钟
浇注中出现的问题的处理情况: 无
工长:
质检员:
记录员:
承包单位:
技术负责人:
项目负责人:

年 月 日

监理单位:

监理工程师:

年 月 日
业主单位:

工地代表:

年 月 日
说明: 一式三份, 各单位各一份。
A46
混凝土浇注开仓证
工程名称: 石棉县蟹螺乡新乐村2组白路沟泥石流治理工程
合同号: NO: 施
分部工程名称
拦砂坝分部
分项工程名称
拦砂坝
工程部位
拦砂坝泄水孔
混凝土强度/级配
C25
混凝土拌合物形态、 工程量

序号
检 查 项 目
检 查 结 果
备 注
1
人员
已到位

2
材料
已进场

3
机械
已到位

4

5

上述检查项目检查合格, 浇注措施完善, 浇注方法明确, 浇注设备完好齐备, 可在收此开仓证 小时内开始浇注。

施工单位签证人: 现场施工员:
经检查, 本区浇注前仓面各项准备工作已符合合同技术规范要求, 允许进行混凝土浇注。

监理机构签发人: 签发时间:

备注: 逾时未能浇注, 本开仓证作废。
本表一式两份, 监理、 施工单位各一份。
