LED路灯替换工程方案.doc

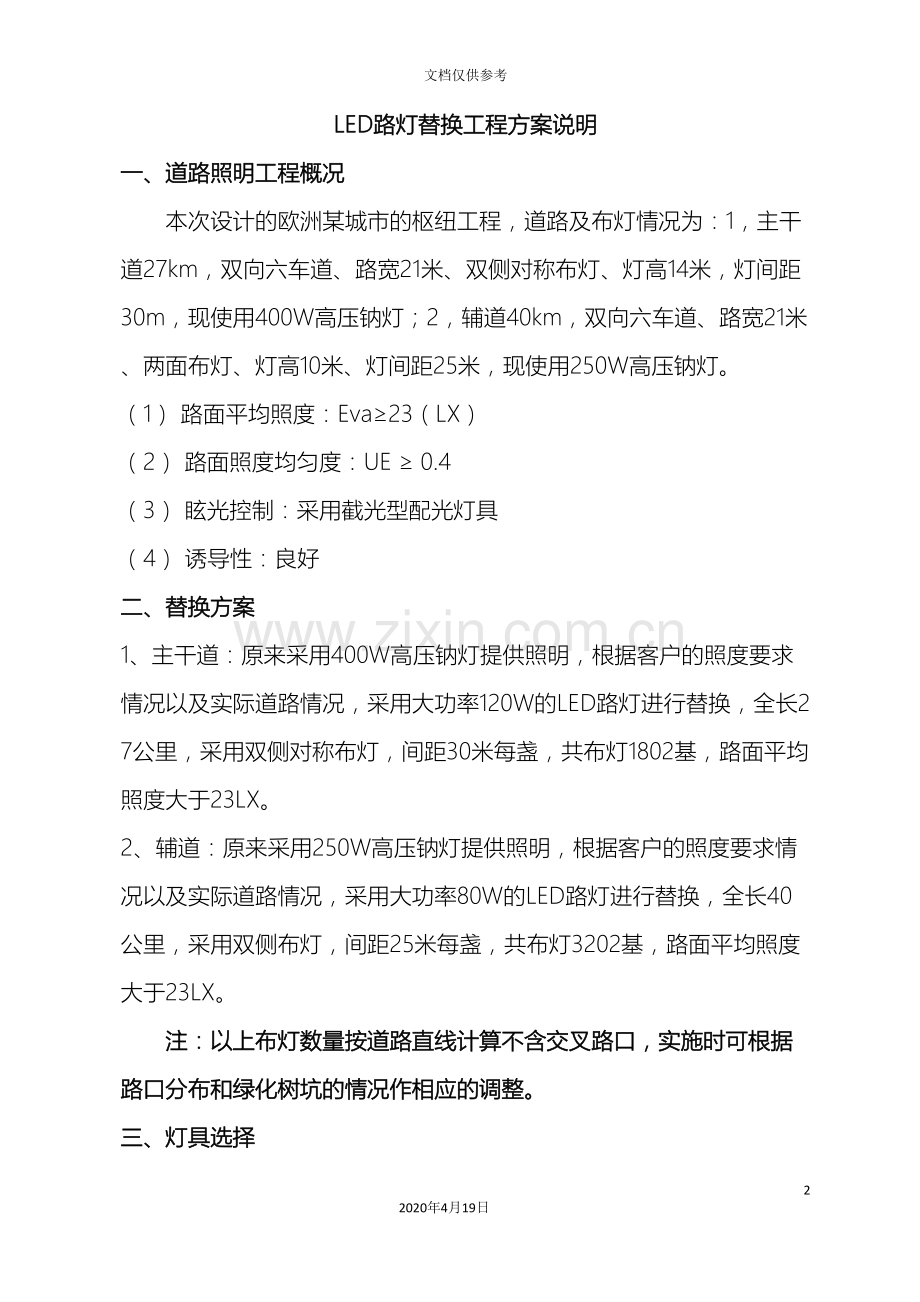

LED路灯替换工程方案92020年4月19日文档仅供参考LED路灯替换工程方案说明一、道路照明工程概况本次设计的欧洲某城市的枢纽工程，道路及布灯情况为：1，主干道27km，双向六车道、路宽21米、双侧对称布灯、灯高14米，灯间距30m，现使用400W高压钠灯；2，辅道40km，双向六车道、路宽21米、两面布灯、灯高10米、灯间距25米，现使用250W高压钠灯。 （1） 路面平均照度：Eva23（LX）（2） 路面照度均匀度：UE 0.4（3） 眩光控制：采用截光型配光灯具（4） 诱导性：良好二、替换方案1、主干道：原来采用400W高压钠灯提供照明，根据客户的照度要求情况以及实际道路情况，采用大功率120W的LED路灯进行替换，全长27公里，采用双侧对称布灯，间距30米每盏，共布灯1802基，路面平均照度大于23LX。2、辅道：原来采用250W高压钠灯提供照明，根据客户的照度要求情况以及实际道路情况，采用大功率80W的LED路灯进行替换，全长40公里，采用双侧布灯，间距25米每盏，共布灯3202基，路面平均照度大于23LX。注：以上布灯数量按道路直线计算不含交叉路口，实施时可根据路口分布和绿化树坑的情况作相应的调整。三、灯具选择1、采用大功率LED路灯，灯型如下：2、产品技术特点：1）高效节能：采用了多颗白光超高亮LED光源构成，配合了公司独立设计的高效率智能驱动器，采用高速微处理器提供的强大控制功能，可根据要求自动改变LED路灯的功率，功耗低、效率高，比传统光源构成的路灯节能60以上，真正达到节能的目的；2）寿命长：采用独特的散热设计，有效地控制了LED光源工作过程中的温升，延长了使用寿命，使用寿命长达 ；3）光利用率高：采用包括多角度多光圈、新型广角二次光学设计在内的多项专有技术，充分利用LED光源的高方向性，尽可能地将光能控制在所要求的照射范围内，照度效果好、均匀度高、过度感强、无亮斑暗斑相间等优点，大大提高了光效的实际利用率； 4）绿色环保：不含铅、汞等污染元素，对环境无污染，属冷光源，无热辐射，对人体无伤害。3、主要技术参数：输入电压范围：88132VAC、170264VAC；工作频率:4565HZ;功率：额定功率5%；（额定功率：指路灯实际消耗的电功率，公司产品功率范围30W、40W、50W、60W、70W、80W、100W、120W、150W、180W、210W）功率因数：大于0.95；谐波失真：小于5%；电源效率：大于0.9；LED光源效率：大于90LM；色温：45006500K驱动类型：智能型高频恒流驱动；光效：满足CJJ45- 城市道路照明设计标准中不同城市道路的照度和均匀度的规定；光衰：5000小时小于3%；绝缘耐压：大于2KV；防护等级：IP65；使用条件：温度：-2555度 湿度：小于95% 海拔：小于 米使用范围：适用于使用交流市电的城市道路、居住区、工业区、人行道、广场、公园、学校、别墅、庭院等场所照明。4、本次方案采用的LED路灯参数如下：1）LED-AC220V-120W输入电压： AC170264V 灯具电功耗： 120W驱动效率： 0.9驱动类型： 恒流驱动LED发光效率： 90-100LM/W透光效率： 90%光通量： 10800-1 LM色温： 27006500K显色指数: 70灯珠数量: 120 颗配光曲线： 蝙蝠翼形温升： 30C使用环境： -25C 至 45C海拔： 4000米以下相对湿度： 90%(20)产品尺寸： 670*270*170净重： 9.8 KG 防护等级： IP652）LED-AC220V-80W输入电压： AC170264V 灯具电功耗： 80W驱动效率： 0.9驱动类型： 恒流驱动LED发光效率： 90-100LM/W透光效率： 90%光通量： 7200-8000LM色温： 27006500K显色指数: 70灯珠数量: 80 颗配光曲线： 蝙蝠翼形温升： 30C使用环境： -25C 至 45C海拔： 4000米以下相对湿度： 90%(20)产品尺寸： 670*270*170净重： 9.8 KG 防护等级： IP65四、社会经济效益1、安装简单在高压钠灯具工程有多项的作业程序，启动器、镇流器等的安装工程。然后进行的安装调试，如任何有问题，则要对其设备测量或更换，出现返工的情况。造成人工和辅助材料成本麻烦。LED光源安装简便：在厂家检查合格后，现场只需要做连接线的安装就可，不用多个设备复杂的连接，所有安装非常简单。 2、节省材料采用高压钠灯光源的主要设备、材料工程中的箱式变压器、路灯控制箱 、电力电线、镀锌钢管较多，所造成的工程中有固定高昂的费用，要长期对配置进行维护或更换，维护成本逐年递增。采用LED光源的能耗较低，因此在工程中可节省大量的电缆费用和变配电系统的费用，因此总的工程投资比高压钠灯要低一点，而在运营过程中，LED光源将会节省更多的费用。3、减少电费及大气污染（1）采用大功率内凹弧形200W的LED路灯替换计算欧洲某城市的枢纽主干道路工程，降低当地的碳排放量，美化道路环境。而根据实际统计，采用市电LED路灯系统，每天工作10小时，电费按0.8元（RMB）/度；在 使用期内，能够减少电费1525.93万元（RMB），节约用电约为1907.42万千瓦时的电量，折合标准煤能够节约7057.44吨，预计可减少CO2排放量17586.38吨；减少SO2排放量530.26吨；减少灰尘、炉灰、颗粒物等大气污染物排放量4806.69吨；减少氮氧化物267.04吨，环境效益相当显著。大力推广LED光源能够大幅度削减造成温室效应的二氧化碳，缓解气候变暖的状况。（2）采用大功率内凹弧形140W的LED路灯替换计算欧洲某城市的枢纽辅道道路工程，降低当地的碳排放量，美化道路环境。而根据实际统计，采用市电LED路灯系统，每天工作10小时，电费按0.8元（RMB）/度；在 使用期内，能够减少电费1533.37万元（RMB），节约用电约为1916.72万千瓦时的电量，折合标准煤能够节约7091.85吨，预计可减少CO2排放量17672.13吨；减少SO2排放量532.85吨；减少灰尘、炉灰、颗粒物等大气污染物排放量4830.13吨；减少氮氧化物268.34吨，环境效益相当显著。大力推广LED光源能够大幅度削减造成温室效应的二氧化碳，缓解气候变暖的状况。五、改造道路照明投资算1、主干道：原来400W高压钠灯，采用大功率120W的LED路灯进行替换，全长27公里，采用双侧对称布灯，间距30米每盏，共布灯1802基，替换的LED路灯总投资1045.16万元（RMB）， 内减少电费投资1533.37万元（RMB）。2、辅道：原来250W高压钠灯，采用大功率80W的LED路灯进行替换，全长40公里，采用双侧布灯，间距25米每盏，共布灯3202基，替换的LED路灯总投资1344.84万元（RMB）， 内减少电费投资1533.37万元（RMB）。
