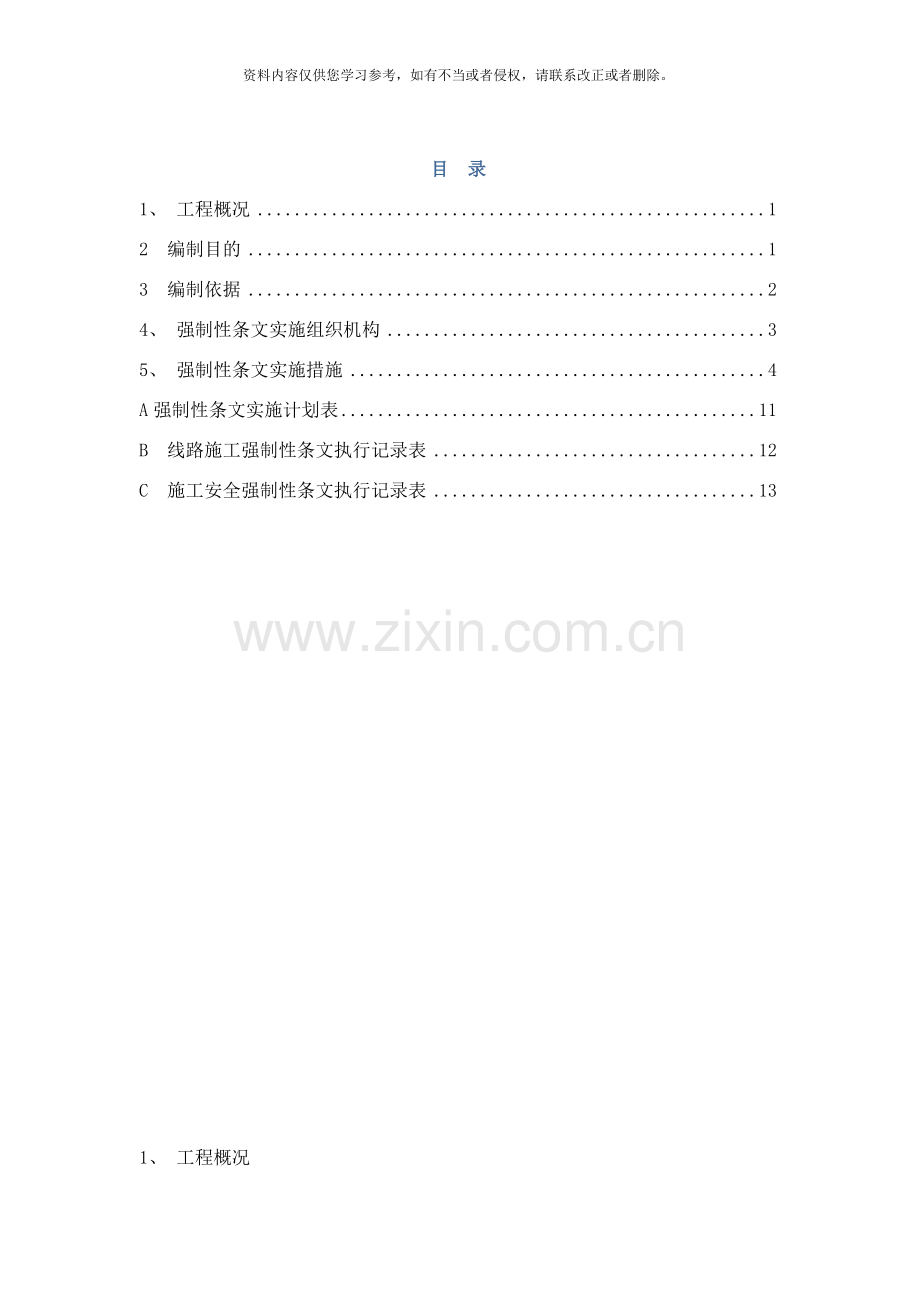

目 录
1、 工程概况 1
2 编制目的 1
3 编制依据 2
4、 强制性条文实施组织机构 3
5、 强制性条文实施措施 4
A强制性条文实施计划表 11
B 线路施工强制性条文执行记录表 12
C 施工安全强制性条文执行记录表 13

1、 工程概况
赤峰220kV天绍送电线路新建工程, 线路由220kV天山变南侧220kV构架出线, 经终端塔N1调整线路左转向南偏东架设至N2, 线路左转向东偏南架设至N15, 线路右转向东偏南架设至N34左转向东偏北方向架设, 至小黄羊洼村西侧N37, 线路在此右转向东偏南方向架设, 至道八营子村北侧N81, 右转, 跨越清河至N91, 在此线路左转向东南架设至N121, 在此线路左转向东偏南架设, 跨越大面积人工林, 架设至N139, 线路左转向东架设至N148, 线路右转至N149终端塔, 右转进入220kV绍根变电站。线路亘长约为51.102km, 共计自立式铁塔149基,其中直线塔132基, 转角塔及终端塔共17基; 基础全部采用现浇台阶式刚性基础。
导线采用JL/G1A-400/35-48/7型钢芯铝绞线, 单回路架设, 每相一根; 地线全线架设双避雷线, 一根采用OPGW( 24芯) , 另一根分三段架设, 变电所进出线段使用JL/G1A-70/40-12/7钢芯铝绞线, 中间区段使用1*19-11.5-1270-B( GJ-80) 钢绞线架设
直线悬垂绝缘子采用FXBW-220/120-2型合成绝缘子, 重要交叉跨越采用双联。耐张绝缘子串采用双联每联15片U120BP/146-1玻璃绝缘子, 进出线档绝缘子串采用双联每联15片U120BP/146D瓷绝缘子。
2 编制目的
为了实现本工程的各项目标, 依据当前电力工程建设标准, 对涉及人民生命安全、 人身健康、 环境保护和其它公众利益的因素, 必须严格执行的强制性规定, 同时考虑保护资源、 节约投资、 提高经济效益和社会效益等政策要求的相关规定, 针对本工程特点, 特制定本强制性条文执行计划。
3 编制依据
1)《建设工程质量管理条例》(国务院令第279号)
2)《建设工程安全生产管理条例》(国务院令第393号)
3)《建设工程勘察设计管理条例》(国务院令第293号)
4)《电力监管条例》(国务院令第432号)
5)《生产安全事故报告和调查处理条例》(国务院令第493号)
6)《特种设备安全监察条例》(国务院令第373号)
7)《关于开展电力工程建设标准强制性条文实施情况检查的通知》( 国家电监会办公厅、 建设部办公厅电输( ) 8号)
8)《电力建设工程质量监督检查大纲( 风力发电部分, )
9)《实施工程建设强制性标准监督规定》( 建设部令第81号, .8.25)
10) 关于加强《工程建设标准强制性条文》实施工作的通知( 建标( ) 248号)
11)《电力建设安全工作规程 》( 电力线路部分、 发电厂变电所电气部分)
12)《电力工程达标投产管理办法》( 中国电力建设企业协会, )
13) 国家及行业有关电力工程建设的技术与管理方面的规范、 规程、 标准
4、 强制性条文实施组织机构

项目经理
项目部强制性
条文执行小组
施工队强制性条文执行小组
物资部强制性条文执行小组
技术部强制性条文执行小组
质检部强制性条文执行小组
安监部强制性条文执行小组

5、 强制性条文实施措施
5.1 总则
制定执行《强制性条文》组织机构、 培训、 执行计划、 资金支撑计划和组织监督检查。制定本单位制定执行《强制性条文》组织机构、 培训、 执行计划、 资金支撑计划和组织监督检查形成记录并定期审阅签字。加强制性条文培训, 负责制定本专业执行《强制性条文》执行计划、 监督检查形成记录并定期交本单位组长审阅签字。
5.1.1 GB50233- 规范中第1.0.3条架空送电线路工程必须按照批准的设计文件和经有关方面的设计施工图施工。当需要变更设计时, 应经设计单位同意。
5.1.2 GB50233- 规范中第1.0.5条架空送电线路工程测量及检查用的仪器．仪表．量具等, 必须经过检定, 并在有效期内。
5.2 原材料及器材检验
5.2.1 GB 50233- 规范中第2.0.1条,〔1〕有该批产品出厂质量检验合格证书,( 3) 对砂石等无质量检验资料的原材料, 应抽样并应经有检验资格单位检验, 合格后方可采用。
这一条的关键是所采用的原材料和器材都必须是合格产品。把好质量检验这一关, 将问题消灭于安装之前。上述中的”有检验资格的单位”是指为产品质量检验的单位必须经过部、 省级主管部门认可的单位, 一般是指”检验、 检测中心”。
5.3 基础工程
5.3.1 GB 50233- 规范中5.1.2条( 1) 基础混凝土中严禁掺入氯盐。
5.3.2 GB 50233- 规范中第5.2.9条 试块应在现场从浇筑中的混凝土取样制作, 其养护条件应与基础基本相同。
5.3.3 GB 50233--- 规范中第5.2.10条 试块制作数量应符合下列规定:
( 1) 转角、 耐张、 终端、 换位塔及转角塔基础每基应取一组;
( 2) 一般直线塔基础, 同一施工队每5基或不满5基应取一组, 单基或连续浇注混凝土量超过100m3时亦应取一组:
( 3) 按大跨越设计的直线塔基础及拉线基础, 每腿应取一组, 但当基础混凝土量不超过同工程中大转角或终端基础时, 则应每基取一组:
( 4) 当原材料变化配合比变更时应另外制作。
5.4 GB50202- 规范中灌注桩位偏差必须符合表5.1.4的规定, 桩顶标高至少要比设计标高高出0.5m, 桩底清孔质量按不同的成桩工艺有不同要求, 应按本章的个节要求执行。每浇注50m3必须有一组试件, 小于50m3的桩, 每根桩必须有1组试件; 　　　
5.5 GB50204- 规范中4模板分项工程
5.5.1 模板及其支架应根据工程结构形式、 荷载大小、 地基土类别、 施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、 刚度和稳定性, 能可靠的承受浇注混凝土的重量、 侧压力以及施工荷载。
5.5.2 模板及其支架拆除的顺序及安全措施应按施工技术方案执行。
5.6 GB50204- 规范中5钢筋分项工程
5.6.1当钢筋的品种、 级别或规格需作变更时, 应办理设计变更文件。
在施工过程中, 当施工单位缺乏设计所要求的钢筋品种、 级别或规格时, 可进行钢筋代换。为了保证对设计意图的理解不产生偏差, 规定当需要做钢筋代换时应办理设计变更文件, 以确保满足原结构设计的要求, 并明确钢筋代换由设计单位负责。
5.6.2钢筋进场时, 应按现行国家标准《钢筋混凝土用热扎带肋钢筋》GB1499等的规定抽取试件作力学性能检验, 其质量必须符合有关标准的规定。
检查数量: 按进场的批次和产品的抽样检验方案确定。
检验方法: 检查产品合格证、 出厂检验报告和进场复验报告。
钢筋对混凝土结构构件的承载力至关重要, 对其质量应从严要求。普通钢筋应符合现行国家标准《钢筋混凝土用热扎带肋钢筋》GB1499《钢筋混凝土用热扎光圆钢筋》GB13013和《钢筋混凝土用余热处理钢筋》GB13014的要求。钢筋进场时, 应检查产品合格证、 出厂检验报告, 并按规定进行抽样检验。
5.6.3钢筋安装时, 受力钢筋的品种、 级别、 规格和数量必须符合设计要求。
检查数量; 全数检查。
检查方法; 观察, 钢尺检查。
受力钢筋品种、 级别、 规格和数量对结构构件的受力性能有重要影响, 必须符合设计要求。
5.7 在JGJ 18- 规范中:
5.7.1 第1.0.3条 , 从事钢筋焊接施工的焊工必须持有焊工考试合格证, 才能上岗操作。
5.7.2 凡施焊的各种钢筋、 钢板均应有质量证明书, 焊条、 焊剂应有产品合格证。
5.7.3在工程开工正式焊接之前, 参与该项目施焊的焊工应进行现场条件下的焊接工艺试验, 并经试验合格后, 方可正式生产。试验结果应符合质量检验与验收时的要求。
5.8 GB50204- 规范中7混凝土分项工程
5.8.1 水泥进场时应对其品种、 级别、 包装或散装仓号、 出厂日期等进行检查, 并应对其强度、 安全性及其它必要的性能指标进行复检, 其质量必须符合现行国家标准《硅盐酸水泥、 普通硅盐酸水泥》GB175等的规定。
钢筋混凝土结构、 预应力混凝土结构中, 严禁使用含有氯化物的水泥。
检查数量: 按同一生产厂家、 同一等级、 同一品种、 同一批号且连续进场的水泥, 袋装不超过200t为一批, 散装不超过500t为一批, 每批抽样不少于一次。
检验方法: 检查产品合格证、 出厂检验报告和进场复验报告。
水泥进场时, 应根据产品的合格证检查其品种、 级别等, 并有序存放, 以免造成混料错批。强度、 安定性等是水泥的重要指标, 进场时应作复验, 其质量标准应符合现行国家标准《硅盐酸水泥、 普通硅盐酸水泥》GB175、 《矿渣硅盐酸水泥、 火山灰硅盐酸水泥及粉煤灰硅盐酸水泥》GB1344、 《复合硅盐酸水泥》GB12985等的要求。水泥是混凝土的重要组成部分, 若其中含有氯化物, 可能引起混凝土结构中钢筋的锈蚀, 故应严格控制。
5.8.2条混凝土中掺用外加剂的质量及应用技术应符合现行国家标准《混凝土外加剂》GB8076、 《混凝土外加剂应用规范》GB50119等和有关环境保护的规定。
预应力混凝土结构中严禁使用含有氯化物的外加剂。钢筋混凝土结构中, 当使用含氯化物的外加剂时, 混凝土中氯化物的总含量应符合现行国家标准《混凝土质量控制标准》GB50164的规定。
检查数量: 按进场的批次和产品的抽样方案确定。
检验方法: 检查产品合格证、 出厂检验报告和进场复验报告。
5.9 杆塔工程
5.9.1 GB 50233- 规范中第6.1.1条, 杆塔组立必须有完整的施工技术设计。组立过程中, 应采取不导致部件变形或损坏的措施。
5.9.2 GB 50233- 规范中第6.2.1条, 铁塔基础符合下列规定时可组立铁塔:
5.9.2.1经中间检查验收合格;
5.9.2.2分解组立铁塔时, 混凝土的抗压强度应达到设计的70％;
5.9.2.3整体立塔时, 混凝土的抗压强度应达到设计强度的100％; 当立塔操作采取有效防止基础承受水平推力的措施时, 混凝土的抗压强度允许不低于设计强度的70％。
5.10 架线工程
5.10.1 GB 50233- 规范中第7.1.1条, 放线前应有完整有效的架线( 包括放线、 紧线及附件安装等) 施工技术文件。
5.10.2 GB 50233- 规范中第7.3.1条, ( 1) 电压等级330kV及以上线路工程的导线展放必须采取张力放线。
5.10.3 GB 50233- 规范中第7.4.1条, 不同金属、 不同规格、 不同绕制方向的导线或架空地线, 严禁在一个耐张段内连接。
5.10.4 GB 50233- 规范中第7.4.2条, 当导线或架空地线采用液压或爆压连接时, 操作人员必须经过培训及考试合格、 持有操作许可证。连接完成并经自检合格后, 应在压接管上打上操作人员的钢印。
5.10.5 GB 50233- 规范中第7.4.3条, 导线或架空地线, 必须使用合格的电力金具配套接续管及耐张线夹进行连接。连接后的握着强度, 应在架线施工前进行试件试验。试件不得少于3组( 允许接续管与耐张线夹合为一组试件) 。其试验握着强度对液压及爆压不得小于导线或架空地线设计使用拉断力的95％。
5.10.6 GB 50233- 规范中第7.4.5条, ( 1) 切割导线铝股时严禁伤及钢芯。
5.10.7 GB 50233- 规范中第7.4.8条, ( 5) 校直后的连接管如有裂纹, 应割断重接。
5.10.8GB 50233- 规范中第7.7.3条, ( 1) 光缆架线施工必须采用张力放线方法。
5.10.9在一个档距内每根导线或架空地线上只允许有一个接续管和三个补修管, 当张力放线时不应超过两个补修管, 并应满足下列规定:
各类管与耐张线夹出口间的距离不应小于15m;
接续管或补修管与悬垂线夹中心的距离不应小于5m;
5.11隐蔽工程的验收检查应在隐蔽前进行。隐蔽工程的内容包括:
5.11.1基础坑深及地基处理情况。
5.11.2现浇基础的钢筋和预埋件的规格、 尺寸、 数量、 位置、 底座断面尺寸、 混凝土的保护层厚度及浇筑质量。
5.11.3预制基础中钢筋和预埋件的规格、 数量、 安装位置, 立柱的组装质量。
5.11.4液压连接接续管、 耐张线夹、 引流管等的检查
( 1) 连接前的内、 外径, 长度;
( 2) 管及线的清洗情况;
( 3) 钢管在铝管中的位置;
( 4) 钢芯与铝线端头在连接管中的位置。
5.11.5
5.12 工程验收与移交
5.12.1 GB 50233- 规范中第9.2.2条, 线路工程未经竣工验收及试验判定合格, 不得投入运行。

附表:
A强制性条文实施计划表
表3.0.2　输电线路工程施工强制性条文执行计划表
工程序号
工 程 名 称
责任单位
执行表号
单位
分部
分项
施工单位
监理
单位
建设
单位
1

赤峰220kV天绍送电线路新建工程
○
○
●

1

土石方工程
○
●

表4.0.2
1.1
路径复测
●
○

表4.0.2
1.2
拉线基础坑分坑
●
○

表4.0.2
1.3
掏挖式基础坑分坑
●
○

表4.0.2
1.4
普通基础坑分坑
●
○

表4.0.2
1.5
施工基面及电气开方
●
○

表4.0.2
2

基础工程
○
●

表5.1.2、 表5.2.2
2.1
现浇铁塔基础
●
○

表5.1.2、 表5.2.2
2.2
现浇拉线塔基础
●
○

表5.1.2、 表5.2.2
2.3
预制装配式基础
●
○

表5.1.2、 表5.2.2
1
2
2.4
混凝土杆预制基础( 三盘)
●
○

表5.1.2、 表5.2.2
2.5
岩石、 掏挖基础
●
○

表5.1.2、 表5.2.2
2.6
桩式基础

( 1) 灌注桩基础
●
○

表5.1.2、 表5.2.2
( 2) 贯入桩基础
●
○

表5.1.2、 表5.2.2
2.7
其它特殊基础
●
○

表5.1.2、 表5.2.2
3

杆塔工程
○
●

表6.1.2、 表6.2.2
3.1
自立式铁塔组立
●
○

表6.1.2、 表6.2.2
3.2
拉线铁塔组立
●
○

表6.1.2、 表6.2.2
3.3
混凝土杆组立
●
○

表6.1.2、 表6.2.2
3.4
烟囱塔组立
●
○

表6.1.2、 表6.2.2
4

架线工程
○
●

表7.1.2、 表7.2.2、 表7.3.2
4.1
导地线展放
●
○

表7.1.2、 表7.2.2
4.2
导地线连接管
●
○

表7.1.2、 表7.2.2
4.3
紧线
●
○

表7.1.2、 表7.2.2
4.4
附件安装
●
○

表7.1.2、 表7.2.2、 表7.3.2
5

接地工程
○
●

表8.0.2
5.1
表面式接地装置
●
○

表8.0.2
5.2
深埋式接地装置
●
○

表8.0.2
6

线路防护设施工程

7

竣工投产
●
○
○
表9.0.2
●为该项强制性条文执行的责任主体单位, 并负责填写相应表格;
○为该项强制性条文相关责任单位。
B 线路施工强制性条文执行记录表
工程序号
工 程 名 称
责任单位
执行人( 签字)
单位
分部
分项
施工单位
监理
单位
建设
单位
1

赤峰220kV天绍送电线路新建工程
○
○
●

1

土石方工程
○
●

1.1
路径复测
●
○

1.2
拉线基础坑分坑
●
○

1.3
掏挖式基础坑分坑
●
○

1.4
普通基础坑分坑
●
○

1.5
施工基面及电气开方
●
○

2

基础工程
○
●

2.1
现浇铁塔基础
●
○

2.2
现浇拉线塔基础
●
○

2.3
预制装配式基础
●
○

2
2
2.4
混凝土杆预制基础( 三盘)
●
○

2.5
岩石、 掏挖基础
●
○

2.6
桩式基础

( 1) 灌注桩基础
●
○

( 2) 贯入桩基础
●
○

2.7
其它特殊基础
●
○

3

杆塔工程
○
●

3.1
自立式铁塔组立
●
○

3.2
拉线铁塔组立
●
○

3.3
混凝土杆组立
●
○

3.4
烟囱塔组立
●
○

4

架线工程
○
●

4.1
导地线展放
●
○

4.2
导地线连接管
●
○

4.3
紧线
●
○

4.4
附件安装
●
○

5

接地工程
○
●

5.1
表面式接地装置
●
○

5.2
深埋式接地装置
●
○

6

线路防护设施工程

7

竣工投产
●
○
○

C 施工安全强制性条文执行记录表
输变电工程施工强制性条文执行记录表( 安全)
编号:
工程名称
赤峰220kV天绍送电线路新建工程
单位( 子单位) 工程名称
赤峰220kV天绍送电线路新建工程
分部( 子分部) 工程名称
基础施工
分项工程名称
基础施工
施工单位
黑龙江省建龙送变电安装有限公司
项目经理
曹延飞
序号
强制性条文规定
执行标准
执行情况
相关资料
1
工程建设、 施工、 监理单位各级领导、 工程技术人员和施工管理人员必须熟悉并严格遵守本部分, 施工人员必须熟悉并严格遵守本部分, 并经过考试合格后上岗

安全教育培训
2
对从事电工、 金属焊接与切割、 高空作业、 起重机械操作、 爆破( 压) 、 企业内部机动车驾驶等特种作业施工人员, 必须进行安全技术理论的学习和实际操作培训, 经过有关部门考试合格后, 持证上岗

特种作业人员清册及操作证
3
对新加入的人员必须进行三级安全教育培训, 经考试合格后持证上岗

安全教育培训记录上岗证
4
施工必须有安全技术措施, 并在施工前进行交底和做好现场监护工作, 以交底的措施未经审批人同意, 不得擅自变更

施工安全技术措施安全施工作业票
5
主要受力工器具应符合技术检验标准, 并附有许用荷载标准, 使用前必须进行检查, 不合格严禁使用, 严禁以大代小, 严谨超载使用

主要工器具台账, 检查记录
项目部质检员:

年 月 日
专业监理工程师:

年 月 日
注 本表一式 份, 由施工项目部填报, 监理项目部存 份, 施工项目部存 份。
输变电工程施工强制性条文执行记录表( 安全)
编号:

工程名称
赤峰220kV天绍送电线路新建工程
单位( 子单位) 工程名称
赤峰220kV天绍送电线路新建工程
分部( 子分部) 工程名称
基础施工
分项工程名称
基础施工
施工单位
黑龙江省建龙送变电安装有限公司
项目经理
曹延飞
序号
强制性条文规定
执行标准
执行情况
相关资料
1
严谨违章作业、 违章指挥、 违反劳动纪律, 对违章作业的指令有权拒绝, 有权制止她人违章行为

安全教育培训记录
2
对无安全措施或未经安全技术交底的施工项目施工人员有权拒绝施工

安全教育培训记录
3
施工人员严谨酒后作业

安全教育培训记录
安全施工作业票
4
进入施工区的人员必须正确佩戴安全帽

安全检查记录
5
遇有雷雨、 暴雨、 大雾、 沙尘暴、 六级以上大风时不得进行高空作业、 水上运输、 露天吊装、 杆塔组立和放线、 紧线等作业。

施工日志
6
有毒有害物品的存放和保管应该遵守下列规定: 1、 容器必须密封。2、 库房空气流通, 并有专人管理。3、 醒目处应设置”有毒有害”标志

施工安全措施、 是偶那个安全检查了记录
项目部质检员:

年 月 日
专业监理工程师:

年 月 日
注 本表一式 份, 由施工项目部填报, 监理项目部存 份, 施工项目部存 份。
输变电工程施工强制性条文执行记录表( 安全)
编号:

工程名称
赤峰220kV天绍送电线路新建工程
单位( 子单位) 工程名称
赤峰220kV天绍送电线路新建工程
分部( 子分部) 工程名称
组塔施工
分项工程名称
组塔施工
施工单位
黑龙江省建龙送变电安装有限公司
项目经理
曹延飞
序号
强制性条文规定
执行标准
执行情况
相关资料
1
在带电体附近进行高空作业时, 与带电体的最小安全距离必须满足最少6m。遇到特殊情况达不到该要求时必须采取可靠的安全技术措施, 经总工师批准后方可施工

施工安全措施、 安全施工作业票
2
杆塔组立的加固绳和临时拉线必须使用钢绳

施工作业指导书、 安全施工作业票
3
组立220kV及以上杆塔时, 不得使用木抱杆

铁塔组立施工作业指导书
4
组立( 拆) 高塔时必须使用速差自控器及安全自锁器

施工安全检查记录
5
为预防雷电以及临时高压线作业时的感应电, 必须按安全技术规定装设可靠地接地装置

施工安全措施、 安全施工作业票
项目部质检员:

年 月 日
专业监理工程师:

年 月 日
注 本表一式 份, 由施工项目部填报, 监理项目部存 份, 施工项目部存 份。
输变电工程施工强制性条文执行记录表( 安全)
编号:

工程名称
赤峰220kV天绍送电线路新建工程
单位( 子单位) 工程名称
赤峰220kV天绍送电线路新建工程
分部( 子分部) 工程名称
架线施工
分项工程名称
架线施工
施工单位
黑龙江省建龙送变电安装有限公司
项目经理
曹延飞
序号
强制性条文规定
执行标准
执行情况
相关资料
1
特殊跨越必须编制施工技术方案或施工作业指导书, 并按规定履行审批手续后报经相关方面审核批准

特殊跨越施工技术方案或施工作业指导书、 审批记录
2
引导绳、 牵引绳的安全系数不得小于3

施工安全措施、 安全试验报告
3
张力放线必须具有可靠的通讯系统。牵引场、 张力场必须设专人指挥

施工安全措施、 安全施工作业票
4
牵引时接到任何岗位的停车信号都必须立即停止牵引。张力机必须按现场指挥的指令操作。

施工安全措施、 安全施工作业票
5
为预防雷电以及临近高压线作业时的感应电必须按安全技术规定装设可靠的接地装置

施工安全措施、 安全施工作业票
项目部质检员:

年 月 日
专业监理工程师:

年 月 日
注 本表一式 份, 由施工项目部填报, 监理项目部存 份, 施工项目部存 份。
