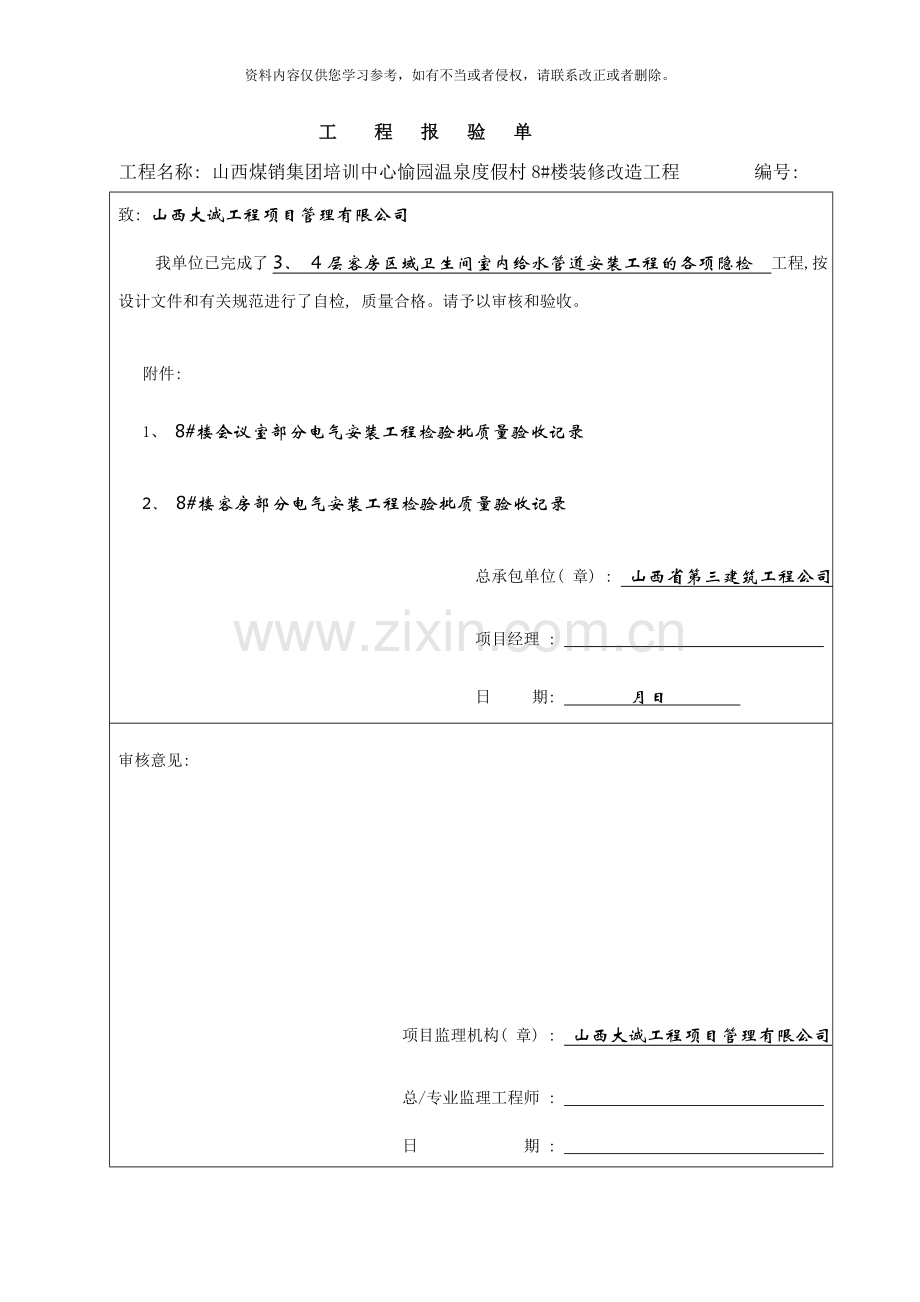

工 程 报 验 单
工程名称: 山西煤销集团培训中心愉园温泉度假村8#楼装修改造工程 编号:
致: 山西大诚工程项目管理有限公司
我单位已完成了3、 4层客房区域卫生间室内给水管道安装工程的各项隐检 工程, 按设计文件和有关规范进行了自检, 质量合格。请予以审核和验收。

附件:
1、 8#楼会议室部分电气安装工程检验批质量验收记录
2、 8#楼客房部分电气安装工程检验批质量验收记录
总承包单位( 章) : 山西省第三建筑工程公司

项目经理 :

日 期: 月日

审核意见:

项目监理机构( 章) : 山西大诚工程项目管理有限公司

总/专业监理工程师 :

日 期 :

表B3-5-1
隐 蔽 工 程 验 收 记 录
工程名称: 山西煤销集团愉园温泉度假村8#楼装修改造工程 编号:
工程名称
山西煤销集团愉园温泉度假村8#楼装修改造工程
隐检项目
客房区域给水系统管道安装
隐蔽验收部位
2、 3层吊顶内
隐检时间
11月17日
隐检依据
设计图纸及《建筑给排水及采暖工程施工质量验收规范》GB50242-
隐检内容:
1、 管道的坐标、 标高。
2、 管道的连接, 配件和阀门等。
3、 吊杆的材料、 固定方式、 数量、 形式等。
4、 管道穿墙、 穿梁的方法、 安装位置。
施工单位自查情况与结论:
1、 管道的坐标、 标高, 与设计图纸一致。
2、 管道采用热熔连接, 配件为PPR热熔管。
3、 吊杆采用∮8园钢, 膨胀螺栓固定在楼板上, 形式、 数量、 位置符合设计和规范要求。
4、 管道穿墙、 结构梁均使用预留套管安装、 填料符合设计和规范要求。
5、 阀门采用PPR热熔管配套的塑铜球阀, 强度和严密性试验合格, 启闭灵活、 位置正确。
监理( 建设) 单位验收意见与结论:

监理单位( 签章)
施工单位( 签章)
专业监理工程师:
专业技术负责人
质检员
专业工长

11月17日

工 程 报 验 单
工程名称: 山西煤销集团培训中心愉园温泉度假村8#楼装修改造工程 编号:
致: 山西大诚工程项目管理有限公司
我单位已完成了5、 6层会议室区域卫生间室内给水管道安装工程的各项隐检 工程, 按设计文件和有关规范进行了自检, 质量合格。请予以审核和验收。

附件:
1、 8#楼会议室部分电气安装工程检验批质量验收记录
2、 8#楼客房部分电气安装工程检验批质量验收记录
总承包单位( 章) : 山西省第三建筑工程公司

项目经理 :

日 期: 月日

审核意见:

项目监理机构( 章) : 山西大诚工程项目管理有限公司

总/专业监理工程师 :

日 期 :

表B3-5-1
隐 蔽 工 程 验 收 记 录
工程名称: 山西煤销集团愉园温泉度假村8#楼装修改造工程 编号:
工程名称
山西煤销集团愉园温泉度假村8#楼装修改造工程
隐检项目
会议室区域给水系统管道安装
隐蔽验收部位
4、 5层吊顶内
隐检时间
11月17日
隐检依据
设计图纸及《建筑给排水及采暖工程施工质量验收规范》GB50242-
隐检内容:
5、 管道的坐标、 标高。
6、 管道的连接, 配件和阀门等。
7、 吊杆的材料、 固定方式、 数量、 形式等。
8、 管道穿墙、 穿梁的方法、 安装位置。
施工单位自查情况与结论:
6、 管道的坐标、 标高, 与设计图纸一致。
7、 管道采用热熔连接, 配件为PPR热熔管。
8、 吊杆采用∮8园钢, 膨胀螺栓固定在楼板上, 形式、 数量、 位置符合设计和规范要求。
9、 管道穿墙、 结构梁均使用预留套管安装、 填料符合设计和规范要求。
10、 阀门采用PPR热熔管配套的塑铜球阀, 强度和严密性试验合格, 启闭灵活、 位置正确。
监理( 建设) 单位验收意见与结论:

监理单位( 签章)
施工单位( 签章)
专业监理工程师:
专业技术负责人
质检员
专业工长

11月17日

工 程 报 验 单
工程名称: 山西煤销集团培训中心愉园温泉度假村8#楼装修改造工程 编号:
致: 山西大诚工程项目管理有限公司
我单位已完成了5、 6层会议室区域卫生间室内给水管道安装工程的各项隐检 工程, 按设计文件和有关规范进行了自检, 质量合格。请予以审核和验收。

附件:
1、 会议室区域室内给水管道及配件安装工程检验批质量验收记录表
2、 会议室区域管道设备强度及严密性试验记录
3、 客房区域卫生器具及给水配件安装工程检验批质量验收记录表
总承包单位( 章) : 山西省第三建筑工程公司

项目经理 :

日 期: 11月15日

审核意见:

项目监理机构( 章) : 山西大诚工程项目管理有限公司

总/专业监理工程师 :

日 期 :

表B3-4-27
管道设备强度及严密性试验记录
工程名称: 山西煤销集团愉园温泉度假村8#楼装修改造工程 编号:
工程名称
山西煤销集团愉园温泉度假村8#楼装修改造工程
试验项目
会议室区域给水系统试压
材料及连接方式
PPR给水管、 焊接
系统部位
4层、 5层、 6层
压力表位置
8#楼内5层、 6层卫生间
试验时间
11月15日9:00时起
11月15日11:00时止
规格型号
DN20
数量
480米
试验内容和要求:
试压介质: 水
试验压力: 0.84MPa
保持时间: 3小时
试验情况:
1、 室内整个给水系统水压试验, 管道材质为PPR给水管。
2、 向系统充水, 水充满后关闭进水阀, 用手动升压泵给水系统加压至0.84MPa, 稳压1小时, 同时检查各连接点接口, 无渗漏, 压降为零。
3、 降压至6.4MPa, 稳压,2小时, 检查各接口及管道无渗漏, 压降为零。
4、 泄压、 排水、 进行管道冲洗。
监理( 建设) 单位验收意见与结论:

会
签
栏
监理单位( 签章)
施工单位( 签章)
专业监理工程师:

月 日
专业技术负责人
质检员
专业工长

11月15日

表C3—3—20
设备及管道附件试验记录
施工单位: 编号:
工程名称

使用部位

制造厂名

合格
证明书号

编号

数量

名　　称
规格
型号
强度试验
严密性试验
结果
介质
压力( MPa)
时间( min)
介质
压力( MPa)
时间( min)

依据标准:
结论

年 月 日
会签栏
监理( 建设) 单位( 签章)
施工单位( 签章)

年 月 日
专业技术负责人
质检员
专业工长

年 月 日

室内给水管道及配件安装工程检验批质量验收记录表
GB50242-
050101□□
单位工程名称
山西煤销集团愉园温泉度假村8#楼装修改造工程
分部工程名称
会议室区域室内给水系统
验收部位
5、 6层卫生间
施工单位
山西省第三建筑工程公司
项目经理
秦彦明
施工执行标准名称及编号
设计图纸及《建筑给排水及采暖工程施工质量验收规范》GB50242-
施工质量验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
给水管道 水压试验
设计要求:
符合国家规范要求

2
给水系统 通水试验
第4.2.2条
符合国家规范要求
3
生活给水系统管道 冲洗和消毒
第4.2.3条
符合国家规范要求
4
直埋金属给水管道 防腐
第4.2.4条

一般项目
1
给排水管铺设的平行、 垂直净距
第4.2.5条
符合国家规范要求

2
金属给水管道及管件焊接
第4.2.6条

3
给水水平管道、 坡度坡向
第4.2.7条
符合国家规范要求
4
管道支、 吊架
第4.2.9条
符合国家规范要求
5
水表安装
第4.2.10条

6
水平管道纵、 横方向弯曲允许偏差
钢管
每m
1㎜

全长25m以上
≯25㎜

塑料管
复合管
每m
1.5㎜
1
0
1
1.2
1.3
0.6
0.5
0.
1
1
全长25m以上
≯25㎜
23
12
7
5
0
21
16
5
14
13
铸铁管
每m
2㎜

全长25m以上
≯25㎜

水管垂直度允许偏差
钢管
每m
3㎜

全长25m以上
≯8㎜

塑料管
复合管
每m
2㎜
1
0
1
1.2
1.3
0.5
0.6
0.
1
0.8
全长25m以上
≯8㎜
2
8
7
6
0
2
6
3
5
8
铸铁管
每m
3㎜

全长25m以上
≯10㎜

成排管道和成排阀门
在同一平面上的间距
3㎜

施工单位检查评定结果
专业工长( 施工员)

施工班组长

合格
项目专业质量检查员: 年11月 15日
监理( 建设) 单位
验收结论

专业监理工程师( 建设单
位项目专业技术负责人) : 年 月 日
卫生器具及给水配件安装工程检验批质量验收记录表
GB50242-
050401□□
单位工程名称
山西煤销集团愉园温泉度假村8#楼装修改造工程
分部及部位
会议室区域所有卫生间
施工单位名称
山西省第三建筑工程公司
项目经理
秦彦明
施工工艺标准名称及编号
设计图纸及《建筑给排水及采暖工程施工质量验收规范》GB50242-
施工质量验收规范的规定
施工单位检查记录
主
控
项
目
1
排水栓和地漏的安装平正、 牢固, 低于排水表面, 周边无渗漏, 地漏水封高度不得小于50mm
符合要求

2
卫生器具交工前应做满水和通水试验并应符合设计与规范规定
符合要求

3
卫生器具给水配件应完好无损, 接口严密, 启闭部分灵活
符合要求

一
般
项
目
1
卫生
器具
安装
允许
偏差
(mm)
坐标
单独器具
10

成排器具
5

标高
单独器具
±15
10
9
11
9
7
13
12
10
9
11

成排器具
±10

器具水平度
2
2
1
1
1
1
1
2
1
2
2

器具垂直度
3
2
3
1
3
2
2
2
1
3
2

2
给水
配件
安装
允许
偏差
(mm)
大便器高低水箱角阀及截止阀、 水嘴
±10
4
6
8
3
8
9
7
5
7
9

淋浴器喷头下沿
±15
11
9
14
8
11
13
15
10
12
8

浴盆软管淋浴器挂钩
±20
13
16
10
11
13
9
17
10
15
10

3
有饰面的浴盆, 应留有通向浴盆排水口的检修门。小便梢冲洗管, 应采用镀锌钢管或硬质塑料管, 冲洗孔斜向下方, 水流同墙面成45°角
符合要求

4
卫生器具支、 托架必须防腐良好、 安装平整、 牢固与器具接触紧密、 平稳
符合要求

5
浴盆软管淋浴器挂钩的高度。如设计无要求, 应距地面1.8m
符合要求

施工
单位
检查
结果
符合规范要求, 合格
施工班组长:
专业施工员:
项目专业质检员:
月日
监理
(建设)
单位
验收
结论
专业监理工程师:

(建设单位项目专业技术负责人)

年 月 日
工 程 报 验 单
工程名称: 山西煤销集团培训中心愉园温泉度假村8#楼装修改造工程 编号:
致: 山西大诚工程项目管理有限公司
我单位已完成了3、 4层客房区域卫生间室内给水管道安装工程的各项隐检 工程, 按设计文件和有关规范进行了自检, 质量合格。请予以审核和验收。

附件:
1、 客房区域室内给水管道及配件安装工程检验批质量验收记录表
2、 客房区域管道设备强度及严密性试验记录
3、 客房区域卫生器具及给水配件安装工程检验批质量验收记录表

总承包单位( 章) : 山西省第三建筑工程公司

项目经理 :

日 期: 月日

审核意见:

项目监理机构( 章) : 山西大诚工程项目管理有限公司

总/专业监理工程师 :

日 期 :

表B3-4-27
管道设备强度及严密性试验记录
工程名称: 山西煤销集团愉园温泉度假村8#楼装修改造工程 编号:
工程名称
山西煤销集团愉园温泉度假村8#楼装修改造工程
试验项目
客房区域给水系统试压
材料及连接方式
PPR给水管、 焊接
系统部位
2层、 3层、 4层
压力表位置
8#楼内3层、 4层卫生间
试验时间
11月15日9:00时起
11月15日11:00时止
规格型号
DN20
数量
480米
试验内容和要求:
试压介质: 水
试验压力: 0.84MPa
保持时间: 3小时
试验情况:
5、 室内整个给水系统水压试验, 管道材质为PPR给水管。
6、 向系统充水, 水充满后关闭进水阀, 用手动升压泵给水系统加压至0.84MPa, 稳压1小时, 同时检查各连接点接口, 无渗漏, 压降为零。
7、 降压至6.4MPa, 稳压,2小时, 检查各接口及管道无渗漏, 压降为零。
8、 泄压、 排水、 进行管道冲洗。
监理( 建设) 单位验收意见与结论:

会
签
栏
监理单位( 签章)
施工单位( 签章)
专业监理工程师:

月 日
专业技术负责人
质检员
专业工长

11月16日

室内给水管道及配件安装工程检验批质量验收记录表
GB50242-
050101□□
单位工程名称
山西煤销集团愉园温泉度假村8#楼装修改造工程
分部工程名称
客房区域室内给水系统
验收部位
3、 4层卫生间
施工单位
山西省第三建筑工程公司
项目经理
秦彦明
施工执行标准名称及编号
设计图纸及《建筑给排水及采暖工程施工质量验收规范》GB50242-
施工质量验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
给水管道 水压试验
设计要求:
符合国家规范要求

2
给水系统 通水试验
第4.2.2条
符合国家规范要求
3
生活给水系统管道 冲洗和消毒
第4.2.3条
符合国家规范要求
4
直埋金属给水管道 防腐
第4.2.4条

一般项目
1
给排水管铺设的平行、 垂直净距
第4.2.5条
符合国家规范要求

2
金属给水管道及管件焊接
第4.2.6条

3
给水水平管道、 坡度坡向
第4.2.7条
符合国家规范要求
4
管道支、 吊架
第4.2.9条
符合国家规范要求
5
水表安装
第4.2.10条

6
水平管道纵、 横方向弯曲允许偏差
钢管
每m
1㎜

全长25m以上
≯25㎜

塑料管
复合管
每m
1.5㎜
1
0
1
1.2
1.3
0.6
0.5
0.
1
1
全长25m以上
≯25㎜
23
12
7
5
0
21
16
5
14
13
铸铁管
每m
2㎜

全长25m以上
≯25㎜

水管垂直度允许偏差
钢管
每m
3㎜

全长25m以上
≯8㎜

塑料管
复合管
每m
2㎜
1
0
1
1.2
1.3
0.5
0.6
0.
1
0.8
全长25m以上
≯8㎜
2
8
7
6
0
2
6
3
5
8
铸铁管
每m
3㎜

全长25m以上
≯10㎜

成排管道和成排阀门
在同一平面上的间距
3㎜

施工单位检查评定结果
专业工长( 施工员)

施工班组长

合格
项目专业质量检查员: 年12月 17日
监理( 建设) 单位
验收结论

专业监理工程师( 建设单
位项目专业技术负责人) : 年 月 日

卫生器具及给水配件安装工程检验批质量验收记录表
GB50242-
050401□□
单位工程名称
山西煤销集团愉园温泉度假村8#楼装修改造工程
分部及部位
客房区域所有卫生间
施工单位名称
山西省第三建筑工程公司
项目经理
秦彦明
施工工艺标准名称及编号
设计图纸及《建筑给排水及采暖工程施工质量验收规范》GB50242-
施工质量验收规范的规定
施工单位检查记录
主
控
项
目
1
排水栓和地漏的安装平正、 牢固, 低于排水表面, 周边无渗漏, 地漏水封高度不得小于50mm
符合要求

2
卫生器具交工前应做满水和通水试验并应符合设计与规范规定
符合要求

3
卫生器具给水配件应完好无损, 接口严密, 启闭部分灵活
符合要求

一
般
项
目
1
卫生
器具
安装
允许
偏差
(mm)
坐标
单独器具
10

成排器具
5

标高
单独器具
±15
10
9
11
9
7
13
12
10
9
11

成排器具
±10

器具水平度
2
2
1
1
1
1
1
2
1
2
2

器具垂直度
3
2
3
1
3
2
2
2
1
3
2

2
给水
配件
安装
允许
偏差
(mm)
大便器高低水箱角阀及截止阀、 水嘴
±10
4
6
8
3
8
9
7
5
7
9

淋浴器喷头下沿
±15
11
9
14
8
11
13
15
10
12
8

浴盆软管淋浴器挂钩
±20
13
16
10
11
13
9
17
10
15
10

3
有饰面的浴盆, 应留有通向浴盆排水口的检修门。小便梢冲洗管, 应采用镀锌钢管或硬质塑料管, 冲洗孔斜向下方, 水流同墙面成45°角
符合要求

4
卫生器具支、 托架必须防腐良好、 安装平整、 牢固与器具接触紧密、 平稳
符合要求

5
浴盆软管淋浴器挂钩的高度。如设计无要求, 应距地面1.8m
符合要求

施工
单位
检查
结果
符合规范要求, 合格
施工班组长:
专业施工员:
项目专业质检员:
月日
监理
(建设)
单位
验收
结论
专业监理工程师:

(建设单位项目专业技术负责人)

年 月 日
表C3—4—29
给排水管道通水试验记录
试验日期 年 月 日 编号:
工程名称

试验项目

试验部位

材质数量

通水压力( MPa)

通水流量( m3/h)

试验内容和要求:
试验情况:
结论:

年 月 日
会

签

栏
监理( 建设) 单位( 签章)
施工单位( 签章)

年 月 日
专业技术负责人
质检员
专业工长

年 月 日

表C3—4—33
给水管道冲洗( 消毒) 检验记录
检验日期 年 月 日 编号:
工程名称

试验项目

冲洗介质

试验部位

消毒介质

消毒持续时 间

冲洗( 消毒) 试验内容及要求:
冲洗( 消毒) 检验情况:
结论:

年 月 日
会

签

栏
监理( 建设) 单位( 签章)
施工单位( 签章)

年 月 日
专业技术负责人
质检员
专业工长

年 月 日

室内给水管道及配件安装工程检验批质量验收记录表
GB50242-
050101□□
单位工程名称

分部工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号
设计图纸及《建筑给排水及采暖工程施工质量验收规范》GB50242-
施工质量验收规范的规定
施工单位检查评定记录
监理( 建设) 单位验收记录
主控项目
1
给水管道 水压试验
设计要求:
符合国家规范要求

2
给水系统 通水试验
第4.2.2条
符合国家规范要求
3
生活给水系统管 冲洗和消毒
第4.2.3条
符合国家规范要求
4
直埋金属给水管道 防腐
第4.2.4条

一般项目
1
给排水管铺设的平行、 垂直净距
第4.2.5条
符合国家规范要求

2
金属给水管道及管件焊接
第4.2.6条

3
给水水平管道、 坡度坡向
第4.2.7条
符合国家规范要求
4
管道支、 吊架
第4.2.9条
符合国家规范要求
5
水表安装
第4.2.10条

6
水平管道纵、 横方向弯曲允许偏差
钢管
每m
1㎜

全长25m以上
≯25㎜

塑料管
复合管
每m
1.5㎜
1
0
1
1.2
1.3
0.6
0.5
0.
1
1
全长25m以上
≯25㎜
23
12
7
5
0
21
16
5
14
13
铸铁管
每m
2㎜

全长25m以上
≯25㎜

水管垂直度允许偏差
钢管
每m
3㎜

全长25m以上
≯8㎜

塑料管
复合管
每m
2㎜
1
0
1
1.2
1.3
0.5
0.6
0.
1
0.8
全长25m以上
≯8㎜
2
8
7
6
0
2
6
3
5
8
铸铁管
每m
3㎜

全长25m以上
≯10㎜

成排管道和成排阀门
在同一平面上的间距
3㎜

施工单位检查评定结果
专业工长( 施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理( 建设) 单位
验收结论

专业监理工程师( 建设单
位项目专业技术负责人) : 年 月 日

给 水 管 道 系 统 压 力 试 验 记 录
工程名称: 山西煤销集团愉园温泉度假村8#楼装修改造工程 检查日期: 3 月 17日 共 页第 页
管道材质
PP-R塑料管
接口材料
PP-R热熔接头
试验方法
电动压力试验
试验介质
自来水
序号
管道系统编号
试验日期
设计工作压力( Mpa)
试验压力( Mpa)
持续时间( h)
压力降值( Mpa)
降至工作压力时接口有无渗漏等情况
试验人
旁站监
督人
规范规定
实际
规范规定
实际
规范规定
实际
1
会议室区域PP-R上水管道
3月17日

1.2
12
1
1
0.05
0.03
无

施工单位复查结果:

施工单位项目专业技术负责人: 3月17日
监理( 建设) 单位检查结论:

项目专业监理工程师( 建 监理( 建设) 项目部( 章)
设单位项目技术负责人) : 年 月 日
给 水 管 道 系 统 压 力 试 验 记 录
工程名称: 山西煤销集团愉园温泉度假村8#楼装修改造工程 检查日期: 3 月 17日 共 页第 页
管道材质
PP-R塑料管
接口材料
PP-R热熔接头
试验方法
电动压力试验
试验介质
自来水
序号
管道系统编号
试验日期
设计工作压力( Mpa)
试验压力( Mpa)
持续时间( h)
压力降值( Mpa)
降至工作压力时接口有无渗漏等情况
试验人
旁站监
督人
规范规定
实际
规范规定
实际
规范规定
实际
1
客房区域 PP-R上水管道
3月17日

1.2
12
1
1
0.05
0.03
无

施工单位复查结果:

施工单位项目专业技术负责人: 3月17日
监理( 建设) 单位检查结论:

项目专业监理工程师( 建 监理( 建设) 项目部( 章)
设单位项目技术负责人) : 年 月 日
本项目工程施工说明

1、 本项目施工为旧发电机房改造为监控机房的改造装修工程。
2、 本项目施工施工分两部分, 一部分为拆除旧发电机、 配套设备、 管道并搬运到业主指定的存放地点, 拆除原有的混凝土基座等土建项目; 另一部分为重新进行改造装修的项目。
3、 本项目改造装修部分施工的主要内容为:
1.) 地面: 重新制作混凝土沟盖板, 恢复地面的平整度后, 全部安装瓷质面抗静电地板, 不锈钢线条收边, 烤漆踢脚线; 砌筑踏步台阶后, 做石材装饰面。
2.) 墙面: 恢复( 砌筑) 拆除的原有墙体并进行抹灰; 内墙面制作木质基层, 铝塑板造型面层; 外墙面补修后涂饰外墙乳胶漆。
3.) 顶面: 安装轻钢龙骨主龙骨, 制作烤漆T型龙骨矿棉板顶; 安装管式三防照明灯具。
4.) 门窗: 窗户更换为塑钢中空玻璃窗; 安装防盗门; 安装烤漆门窗套; 安装石材窗台板; 制作烤漆窗帘帷幕板, 安装百叶窗帘。
5.) 制作烤漆监控操作台( 柜) , 安装石材台面。
6.) 安装照明线路( 穿管暗敷设) ; 安装电话线
