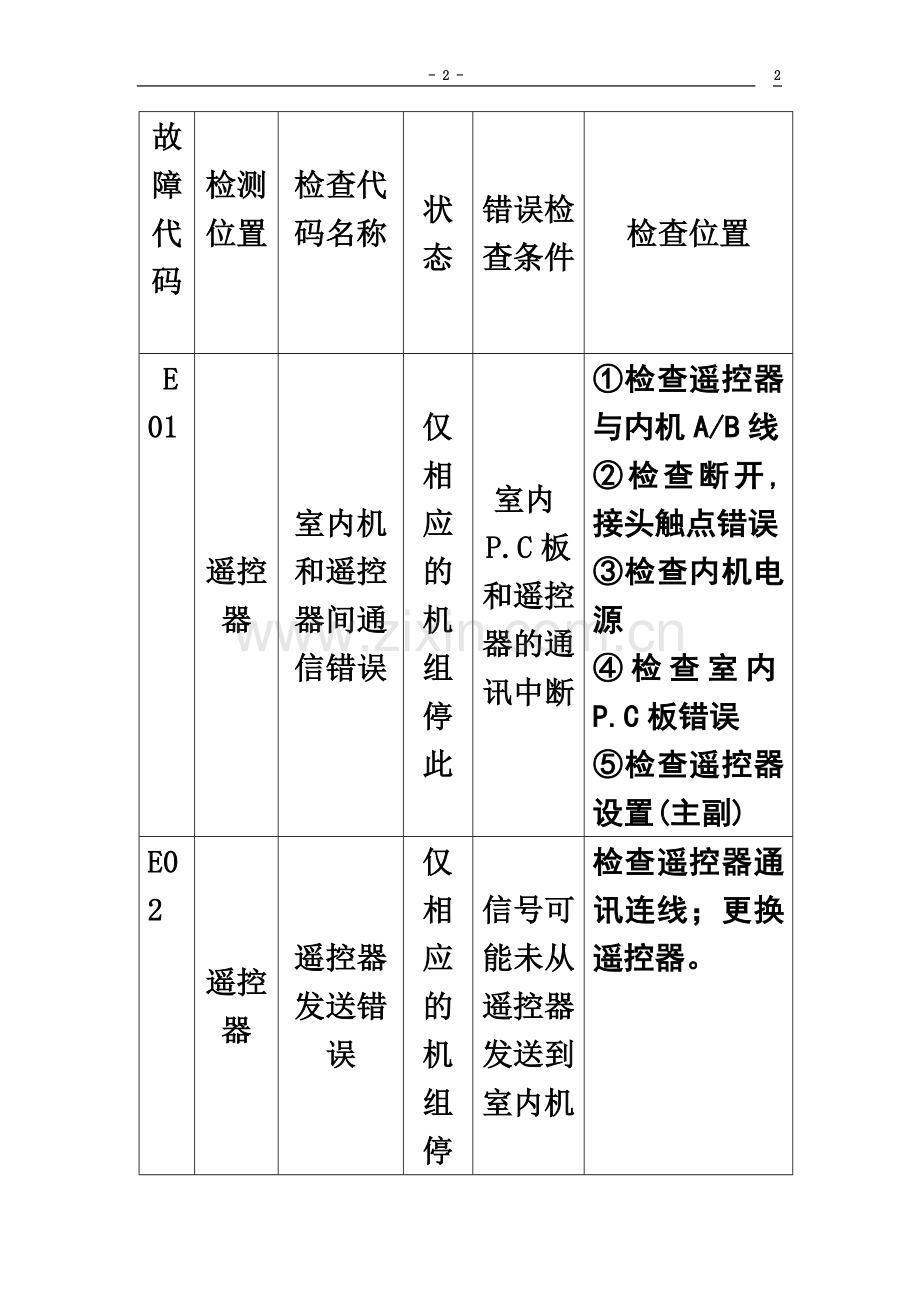

东芝空调维修故障代码52- 52 -故障代码检测位置检查代码名称状态错误检查条件检查位置E01遥控器室内机和遥控器间通信错误仅相应的机组停此室内P.C板和遥控器的通讯中断检查遥控器与内机A/B线检查断开,接头触点错误检查内机电源检查室内P.C板错误检查遥控器设置(主副)E02遥控器遥控器发送错误 仅相应的机组停此信号可能未从遥控器发送到室内机检查遥控器通讯连线；更换遥控器。E03室内机室内机和遥控器间通讯错误仅相应的机组停止遥控器和通信适配器错误检查遥控器和适配器的接线E04室内机室内/室外通讯回路错误仅相应的机组停止室内机从室外机收到通信信号检查内/外电源打开次序检查室内机地址检查室内和室外机间连线检查室外机终端电阻(SW30-2)E061/F室内机数量减少全部停止如果在一定期间内，信号未从室内机发送，通常显示E06检查室内机电源检查室内和室外机间连线检查内外P-C板的通信连接的接头E071/F内外机通讯回路错误全部停止室外机到室内机的通讯不能持续30秒检查室外机终端电阻(SW30-2)检查室内和室外机间连线E08室内1/F室机地址重复全部停止多台室内机地址设定重复检查室内地址检查室内机地址设定后遥控器连接(组/单独)的变化E09遥控器主遥控器重复仅相应的机组停止在两个遥控器控制的情况下二者均为主遥控器检查遥控器设定检查遥控器P。C板故障代码检测位置检查代码名称状态错误检查条件检查项目E10室内机室内P。C板组件间通讯错误仅相应的机组停止电源线路有故障室内P。C板故障E121/F自动地址启动错误全部停止。当启动室内自动地址时，其他制泠回路系统设定自动地址。当室外自动地址启动时，执行室内自动地址在与其他制冷回路系统的通讯连接段开后，重新设定地址。E151/F在自动地址期间室内机组无响应全部停止室内自动地址开始设定时未找到室内机检查室内和室外间的通讯线路连接检查室内电源线路错误检查周围装置的噪音电源故障检查室内P。C板错误E161/F连接的室内机组数量/容量超出00容量超出01室内机数量全部停止室内机的总容量超出室外机的总容量135%连接的室内机数量超过48台检查室内机的容量检查室外机的功率检查室内机台数检查室外机的P。C板检查室外机的电源E18室内机主室内机与从属机通讯错误仅相应的机组停止主室内机与从属机通讯检查遥控器线检查室内机电源检查室内机P。C板故障代码检查位置代码名称状态错误检查条件检查项目E191/F 室外主机数量错误全部停止1在一个系统中有多室外机主机2在一个系统中没有室外机主机。1连接在室内/室外（U1；U2）的电缆的外机是主机2电源送内机再送外机E201/F在自动地址期间连接的其他系统机组。全部停止当自动地址启动时其他系统机组被连接根据“地址设定”中的自动地址设定方法，区别系统间的电缆。E231/F外机间通讯发送错误全部停止其他室外机不能传输信号30秒钟以上1检查室外机组电源2检查室外机组间的通讯线路3检查外机PC板上的通讯连接4检查外机PC（1/F错误）5检查室外机间通讯的终端电阻设定。E251/F副外机地址重复全部停止手动设定的室外机地址重复不要手动设定的室外机地址E261/F连接的外机数量减少全部停止信号未从收到信号的外机回到常值1室外机进行备份2检测室外机电源3检查内外机传送线4检查室外PC板上的通讯接头连接。5检查外机PC（1/F错误）E281/F副外机错误全部停止主外机从副外机收到错误信号。检查副外机的检查代码。 【方便功能】 在主机的7段显示器上显示E28的条件下，按SW04键5秒以上，不正常停止的外机风扇开始运转 如果同时按SW04和SW05，正常室外机风扇运转。 如果单独按SW5，风扇运转停止。E311/FIPDU通讯错误01 IPD错误02 IPD错误03 PDU12错误全部停止变频器箱内的每个IPDU（PC板）的通讯中断 1检测通讯接头的连接，和IPDU于1/F板之间的断开2检查室外PC板（1/F，IPDU，风扇IPDU）错误。3检查电源PC板上的风扇错误。代码检查位置检查代码名称状态错误检查条件检查项目F01室内机室内TCJ传感器错误仅相应机停止传感器电阻为穷大或零（开路/短路）1检查TCJ传感器接头的连接2检查TCJ传感器电阻特性3检查室内PC板错误F02室内机室内TC2传感器错误仅相应机停止传感器电阻为穷大或零（开路/短路）1检查TC2传感器接头的连接2检查TC2传感器电阻特性3检查室内PC板错误F03室内机室内TC1传感器错误仅相应机停止传感器电阻为穷大或零（开路/短路）1检查TC1传感器接头的连接2检查TC1传感器电阻特性3检查室内PC板错误F041/FTD1传感器错误全部停止传感器电阻为穷大或零（开路/短路）1检查TD1传感器接头的接2检查TD1传感器电阻特性连3检查室内PC板（1/F）错误F051/FTD2传感器错误全部停止传感器电阻为穷大或零（开路/短路）1检查TD2传感器接头的接2检查TD2传感器电阻特性连3检查室内PC板（1/F）错误F061/FTE1传感器错误全部停止传感器电阻为穷大或零（开路/短路）1检查TE1传感器接头的接2检查TE1传感器电阻特性连3检查室内PC板（1/F）错误F071/FTL传感器错误全部停止传感器电阻为穷大或零（开路/短路）1检查TL传感器接头的接2检查TL传感器电阻特性连3检查室内PC板（1/F）错误F081/FTO传感器错误全部停止传感器电阻为穷大或零（开路/短路）1检查TO传感器接头的接2检查TO传感器电阻特性连3检查室内PC板（1/F）错误F10室内机室内TA传感器错误仅相应机停止传感器电阻为穷大或零（开路/短路）1检查TA传感器接头的接2检查TA传感器电阻特性连3检查室内PC板错误F121/FTS1传感器错误全部停止传感器电阻为穷大或零（开路/短路）1检查TS1传感器接头的接2检查TS1传感器电阻特性连3检查室内PC板（1/F）错误F13IPDUTH传感器错误全部停止传感器电阻为穷大或零（开路/短路）IGB内置式温度传感器错误。更换IPDUPC板。F151/F室外温度传感器（TE1，TL2）电线接错全部停止压缩机在HEAT模式运行期间，持续3分钟以上检测到的TE1温度高于TL规定的数植。1检查TE1传感器和TL传感器的安装。2检查TE1传感器和TL传感器的电阻特征。3检查室内PC板（1/F）错误代码检查位置 检查代码名称错误检查内容检查项目F161/F室外压力传感器（Pd，TL）电缆接错。全部停止高压Pd传感器和低压Ps传感器互换，或者二者传感器的输出电压为零。1检查高压Pd传感器接头连接2检查高压PS传感器接头连接3检查压力传感器Ps错误。4检查室外PC板（1/F）错误5检查压缩机错误。F231/FPs传感器错误全部停止Ps传感器输出电压为零1Ps传感器和Pd传感器接头连接错误。2检查低压Ps传感器接头连接3检查压力传感器Ps错误。4检查压缩机错误。5检查四通阀错误6检查SV4回路错误7检查室外PC板（1/F）错误F241/FPd传感器错误全部停止Pd传感器的输出电压为零。（传感器开启）在压缩机停止期间Pd4.15MPa1检查Pd传感器接头连接2检查Pd传感器错误。3检查室外PC板（1/F）错误F29室内室内其他错误仅相应机组停止室内P。C板不能正常运行检查P。C板错误F311/F室外EEPROM错误全部停止室外P。C板不能正常运行1检查电源电压2检查电源噪音3检查室外P。C板错误H0101压缩机一侧02压缩机一侧压缩机停止全部停止变频器电流检侧回路检测到过电流并停止1检查电源电压2检查压缩机错误3检查不正常过载运行原因4检查室外P。C板IPDU错误H0201压缩机一侧02压缩机一侧压缩机错误（锁死）全部停止在压缩机启动后几秒内检测到过电流。1检查压缩机错误。2检查电源电压380V103检查压缩机电缆和缺相。4检查外壳加热丝的传导。5检查室外PC板（IPDU）错误。H0301压缩机一侧02压缩机一侧电流检测回路系统错误。全部停止当主压缩机停止时检测到电流大于规定电流。1检查电流检测回路系统的电缆连接。2检查室外PC板（IPDU）错误。H04压缩机1外壳恒温器动作全部停止压缩机1外壳恒温器保护动作1检查压缩机1外壳恒温器回路2检查维修阀的全开度3检查外机PMV堵塞情况4检查SW41回路泄漏5 检查SW41和2的电缆连接不良。6检查室内PMV阀开启状态。7检查压缩机错误。8检查四通阀错误。9检查制冷剂缺少。H06低压保护运行全部停止检查到的低压PS低于002MPa1检查维修阀的全开度2检查外机PMV堵塞情况3 检查SW41和2的电缆连接不良。4检查低压PS传感器错误5检查室内空气过滤网6检查室内PMV阀开启状态。7检查制冷剂管路堵塞8检查室外风扇运行制热模式9检查制冷剂缺少。H07检测油位下降的保护全部停止连续2小时检测到运机缺行中压缩油。1检查平衡管路的维修阀全开度。2检查TK1。TK2。TK3。和TK4。传感器的连接3检查TK1。TK2。TK3。和TK4。电阻特性4检查同一系统的气体泄露和机油泄露5检查SV3A。SV3B。SV3C。SV3D和SV3E阀的错误H0801TK1传感器错误02TK2传感器错误03TK3传感器错误04TK4传感器错误全部停止传感器电阻为穷大或零1检查TK1到TK4传感器接头连接2检查TK1到TK4传感器电阻特性3检查室外P。C板错误H14压缩机2外壳恒温器动作全部停止压缩机2外壳恒温器动作1检查压缩机2外壳恒温器动作2检查检查维修阀的全开度3检查外机PMV堵塞情况4检查SW41和2的电缆连接不良。5检查SW41回路泄漏6检查压缩机错误。7检查四通阀错误。8检查制冷剂缺少H1601TK1油回路系统错误02TK2油回路系统错误03TK3油回路系统错误04TK4油回路系统错误油位检测温度传感器错误MG-SW错误OCR动作全部停止虽然压缩机1开始运行无法检测到TK1的温度变化。注：MG-SW：交流接触器OCR：过电流继电器1检查TKI到TK4传感器松脱2检查TK1到TK4传感器电阻特性3检查TKI.TK2.TK3和TK4连接不良4检查SV3E阀运行5检查油平衡回路的毛细管堵塞以及阀的运行6检查压缩机壳体中制冷剂停留7检查MG-SW或OCRL03室内机主室内机重复仅相应机组停止群组中有多个主室内机1检查室内地址2室内地址设定后，检查遥控器（成组、单独）连接的变化。L04室外机系统地址重复全部停止在不同制冷管道系统中的室外机，系统地址设定重复检查系统地址L051F优先级室内机重复全部停止优先级室内机重复检查优先级室内机的显示L061F优先室内机数量全部停止优先级室内机重复检查优先级室内机和室外机的显示L07室内机单独室内机上的群组线路仅相应机组停止至少一台室内机连接到单独室内机的现有群组中。检查室内机地址L08室内机室内群组地址未设定仅相应机组停止地址尚未设定检查室内机地址。L09室内机容量未设定室内机容量未设定设定室内机容量DN11L10室外机容量未设定全部停止在维修的I/FP.C板上，根据型号，跳线未断开检查用于维修的室外I/F P.C板组件上的型号设定。L20室内机中央控制地址重复全部停止中央控制地址重复1检查中央控制地址2检查网络适配器P.C板L28I 连接的室外机数量超过全部停止室外机多于4台1检查连接的室外机数量2检查室外机间通讯。3检查室外P.C板错误。L29I01;IPDU102;IPDU203;IPDU1,204;风扇IPDU05;IPDU1和风扇IPDU06;IPDU2和风扇IPDU07;所有IPDUIPDU数量错误全部停止打开电源后，检测到的IPDU数量减少1检查用于维修的室外I/F P.C板组件上的型号设定。2检查UART通讯接头的连接3检查IPDU风扇IPDU和IF P.C板错误L30室内机室外机从外侧连接仅相应机组停止外部错误输入终端检测到的信号超过1分钟1检查外部装置错误（CN80接头）2检查室内P.C板错误L311/F扩展IC错误持续运行P.C板错误检查室内控制界面P.C板。P01室内机室内风扇错误仅相应机组停止1检查风扇马达（AC风扇）的锁定2检查电缆连接P03排气温度TD1错误全部停止排气温度 （TD1）超过1151检查维修阀的全开度2检查外机PMV堵塞情况3 检查SW41和2的电缆连接不良。4检查TD1传感器电阻特性5检查4通阀错误。6检查SV41回路泄漏7检查制冷剂缺少。P04高压SW的错误全部停止高压SW动作1检查维修阀的全开度2检查外机PMV堵塞情况3 检查SW41和2的电缆连接不良。4检查高压Pd传感器错误5检查室外。室内热交换器堵塞6检查室内PMV阀开度。7检查室外PC板8检查室外风扇马达错误9检查制冷剂缺少10检查室内风扇运转和PMV开度11检查SV2回路堵塞检查SV4.和SV5阀回路。P0501；电源开相02电源负相开相 负相全部停止1电源打开后检测到开相2电源打开后检测到负相1检查室外电源线路2检查室外P.C板错误。P0701压缩机102压缩机2散热片过热错误全部停止IGBT内置式温度传感器（TH）过热。1检查电源电压2检查室外风扇系统错误3检查散热片管道堵塞4检查IGBT和散热片间固定。5检查IPU错误。IGBT内置式温度传感器（TH）过热。P10室内溢流故障全部停止浮子开关动作父子开关回路断开或接头脱落。1检查浮子开关接头2检查排水泵运行3检查排水泵回路4检查排水管道堵塞5检查室内P.C板错误P12室内风扇马达错误仅相应机组停止在一定时间内检测到马达速度偏离目标值。过电流保护运行1检查风扇接头和接线的连接。2检查风扇马达错误3检查室内P.C板错误4检查室内机型式代码（DN=10）和容量代码（DN=11）P13室外机液体回流检测错误全部停止（制冷时）当系统运行时，压缩机未运行的从属机组中检测到高压。（制热时）当系统运行时，在一定时间内室外PMV开度为100p或更小。1检查室外PMV（1.2）全关闭动作2检查Pd和Ps传感器错误。3检查SV2回路堵塞4检查平衡管道错误。5检查SV3B回路堵塞6检查室外P.C板7检查机油分离器的回油回路毛细管堵塞8检查主排气管维修阀的泄漏。P1501；TS条件气体泄漏检测（TSI条件）全部停止吸气温度超过判别标准10分钟以上1制冷时60或更高2制热时40或更高1检查制冷剂短少2检查室外维修阀全开3检查室外PMV堵塞4检查TS1传感器电阻特性5检查4通阀错误6检查SV4回路泄漏，02；TD条件气体泄漏检测（TSI条件）全部停止排气温度TD1或TD2连续10分钟为108或更高。1检查制冷剂短缺2检查室外PMV堵塞3检查TD1.TD2传感器电阻特性5检查4通阀错误6检查SV4回路（阀泄漏，安装错误）P17排气温度TD2错误全部停止排气温度(TD2)超过1151检查室外维修阀全开2检查室外PMV堵塞3检查TD2传感器电阻特性5检查4通阀错误6检查SV42回路泄漏7检查SV4回路（SV41和SV42的连接和安装错误），P19检测到的室外机号4通阀运行错误全部停止制热时检测到不正常的制冷循环数据。1四通阀错误2检查4通阀接头连接和线圈错误3检查TS1 TE1传感器电阻特性4检查Pd.Ps压力传感器输出电压特性。5检查TE1和TL传感器连接错误。P20高压保护运行全部停止Pd传感器家测到3.6MP或更高。1检查Pd压力传感器错误2检查室外维修阀的全开3检查室外风扇错误4检查室外风扇马达错误5检查室外PMV的堵塞6检查室内、热交换器堵塞7检查室外P.C板8检查室内PMV开度9检查室内与室外通讯线路连接不良10检查其他平衡SV4阀回路11检查SV5阀回路12检查制冷剂短缺P220；IGBT故障1位置检测回路错误3;马达锁定错误4; 误检马达电流错测C;TH传感器温度错误D；;TH传感器错误E；Vdc错误室外风扇IPDU错误全部停止（子代码0）在启动时检测到短路电流1检查风扇马达（相间短路）2检查风扇IPDU错误（子代码1）风扇IPDU的检测回路标准值时，与启动时电流变化。1检查风扇IPDU错误（子代码3）启动后30秒钟内检测到不正常电流1检查风扇马达锁定。缺相2检查启动时不正常超载原因。3检查风扇马达接头的连接（子代码4）启动后2秒钟或更长时间内检测到短路电流。启动后30秒钟或更长时间内检测到过电流。1检查电源电压。2检查风扇IPDU错误（子代码C）风扇IPDU的散热片传感器（TH），检测到95。1检查室外风扇系统2检查风扇IPDU错误3检查风扇IPDU与散热片间的固定状况（子代码D）风扇IPDU的散热片传感器（TH），检测到短路或开路。1检查风扇IPDU错误（子代码E）。检测到风扇IPDU的输入电源电压超过设定值。风扇IPDU的输入电源线端子未连接。风扇IPDU的电源P.C板错误。1检查风扇IPDU的输入电源电压2检查风扇IPDU的电源P.C板错误。3检查外部电解电容的错误。P2601；压缩机1侧02；压缩机2侧GTr短路保护错误-全部停止压缩机启动时，检测到瞬时过电流。1检查IPDU P.C板上的街头连接和接线2检查压缩机错误和压缩机线圈故障3检查PC板（IPDU）错误。P2901；压缩机1侧02；压缩机2侧压缩机位置检测回路错误全部停止检测到位置不正常。1检查接头连接和接线2检查压缩机错误和压缩机线圈故障3检查PC板（IPDU）错误。P31其他室内机错误（群组副室内机错误）仅相应机组停止检测群组中的其他室内机，检测到E70.L70.L30.L80。检查室内PC板对于东芝RVA-SM11001400AT-4C型号机器LED显示印刷电路板循环控制原因LED显示D800D801D802D803D800;红D801;黄D802;黄D803;黄；闪光； 灭 ；亮热交换器传感器TE的错误吸进传感器TS的错误排出传感器TD的错误高压保护的错误室外温度传感器TO的错误。DC外部电扇的错误IPDU之间的通讯错误反复停止高压释放运转排气温度的错误EEPROM的错误IPDU之间的通讯错误非反复停止对G-Tr的短路的保护检测电路的错误电流传感器的错误压缩机闭锁错误压缩机故障
