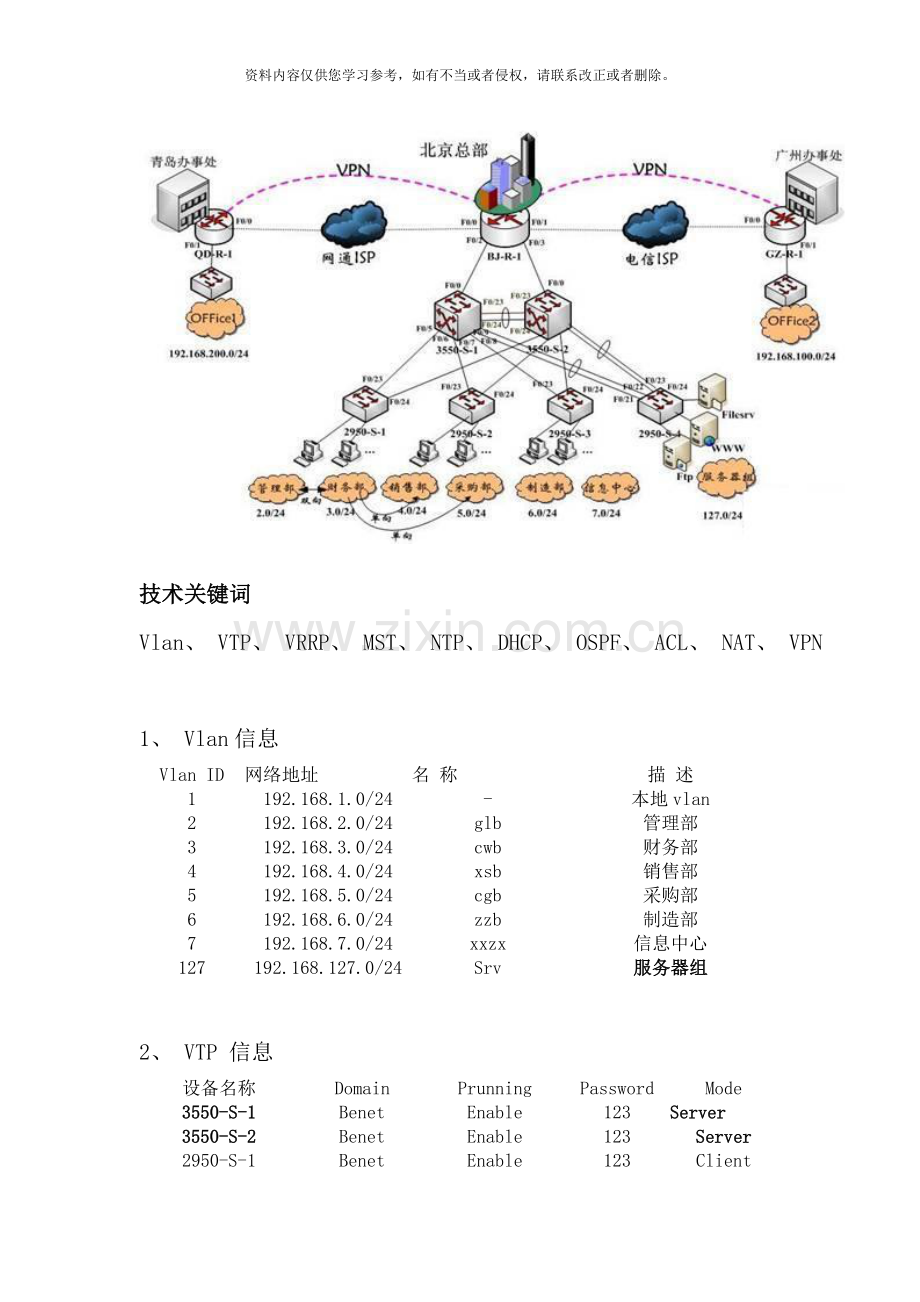

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。技术关键词 Vlan、 VTP、 VRRP、 MST、 NTP、 DHCP、 OSPF、 ACL、 NAT、 VPN 1、 Vlan信息 Vlan ID 网络地址名称描述 1 192.168.1.0/24 - 本地vlan 2 192.168.2.0/24 glb 管理部 3 192.168.3.0/24 cwb 财务部 4 192.168.4.0/24 xsb 销售部 5 192.168.5.0/24 cgb 采购部 6 192.168.6.0/24 zzb 制造部 7 192.168.7.0/24 xxzx 信息中心 127 192.168.127.0/24 Srv 服务器组 2、 VTP 信息设备名称 Domain Prunning Password Mode 3550-S-1 Benet Enable 123 Server 3550-S-2 Benet Enable 123 Server 2950-S-1 Benet Enable 123 Client 2950-S-2 Benet Enable 123 Client 2950-S-3 Benet Enable 123 Client 2950-S-4 Benet Enable 123 Client 3、设备IP 地址分配设备名称接口 IP地址描述位置 BJ-R-1 F0/0 200.1.1.1/24 网通WAN BJ F0/1 100.1.1.1/24 电信WAN BJ F0/2 192.168.10.254/24 - BJ F0/3 192.168.20.254/24 - BJ 3550-S-1 F0/0 192.168.10.1/24 3L-Switch BJ 3550-S-2 F0/0 192.168.20.1/24 3L-Switch BJ GZ-R-1 F0/0 200.10.10.10/24 电信WAN GZ F0/1 192.168.100.254/24 - GZ QD-R-1 F0/0 100.10.10.10/24 网通WAN QD F0/1 192.168.200.254/24 - QD 4、 DHCP信息名称 IP地址池默认网关默认DNS 描述 Glb-vlan2 192.168.2.10 – 200 192.168.2.254 1.1.1.1 管理部 2.2.2.2 Cwb-vlan3 192.168.3.10 – 200 192.168.3.254 1.1.1.1 财务部 2.2.2.2 Xsb-vlan4 192.168.4.10 – 200 192.168.4.254 1.1.1.1 销售部 2.2.2.2 Cgb-vlan5 192.168.5.10 – 200 192.168.5.254 1.1.1.1 采购部 2.2.2.2 Zzb-vlan6 192.168.6.10 – 200 192.168.6.254 1.1.1.1 制造部 2.2.2.2 Xxzx-vlan7 192.168.7.10 – 200 192.168.7.254 1.1.1.1 信息中心 2.2.2.2 5、 VRRP信息 SVI接口组优先级状态 IP HSRP IP 设备 Vlan1 1 200 Active 192.168.1.1 192.168.1.254 3550-S-1 Vlan2 2 200 Active 192.168.2.1 192.168.2.254 3550-S-1 Vlan3 3 200 Active 192.168.3.1 192.168.3.254 3550-S-1 Vlan4 4 100 Standby 192.168.4.1 192.168.4.254 3550-S-1 Vlan5 5 100 Standby 192.168.5.1 192.168.5.254 3550-S-1 Vlan6 6 100 Standby 192.168.6.1 192.168.6.254 3550-S-1 Vlan7 7 100 Standby 192.168.7.1 192.168.7.254 3550-S-1 Vlan127 127 100 Standby 192.168.127.1 192.168.127.254 3550-S-1 Vlan1 1 100 Standby 192.168.1.2 192.168.1.254 3550-S-2 Vlan2 2 100 Standby 192.168.2.2 192.168.2.254 3550-S-2 Vlan3 3 100 Standby 192.168.3.2 192.168.3.254 3550-S-2 Vlan4 4 200 Active 192.168.4.2 192.168.4.254 3550-S-2 Vlan5 5 200 Active 192.168.5.2 192.168.5.254 3550-S-2 Vlan6 6 200 Active 192.168.6.2 192.168.6.254 3550-S-2 Vlan7 6 100 Active 192.168.7.2 192.168.7.254 3550-S-2 Vlan127 127 200 Active 192.168.127.2 192.168.127.254 3550-S-2 6、 MST 信息 Mst-1: vlan1、 vlan2管理部、 vlan3财务部 Mst-2: vlan4销售部、 vlan5采购部 Mst-3: vlan6制造部、 vlan7信息中心 Mst-4: vlan127服务器组负载均衡 mst-1 mst -2 根网桥3550-S-1 mst-3 mst -4 根网桥3550-S-2 交换机、路由器详细配置 1． IP地址设置北京 BJ-R-1( config) # int F0/0 BJ-R-1 (config-if) #ip add 200.1.1.1 255.255.255.0 BJ-R-1 (config-if) #no shutdown ---------------------------------- BJ-R-1( config) # int F0/1 BJ-R-1 (config-if) #ip add 100.1.1.1 255.255.255.0 BJ-R-1 (config-if) #no shutdown --------------------------------- BJ-R-1( config) # int f0/2 BJ-R-1 (config-if) #ip add 192.168.10.254 255.255.255.0 BJ-R-1 (config-if) #no shutdown --------------------------------- BJ-R-1( config) # int f0/3 BJ-R-1 (config-if) #ip add 192.168.20.254 255.255.255.0 BJ-R-1 (config-if) #no shutdown 3550-S-1 (config) # int vlan 1 3550-S-1 (config-if) # ip add 192.168.1.1 255.255.255.0 3550-S-1 (config-if) # int vlan 2 3550-S-1 (config-if) # ip add 192.168.2.1 255.255.255.0 3550-S-1 (config-if) # int vlan 3 3550-S-1 (config-if) # ip add 192.168.3.1 255.255.255.0 3550-S-1 (config-if) # int vlan 4 3550-S-1 (config-if) # ip add 192.168.4.1 255.255.255.0 3550-S-1 (config-if) # int vlan 5 3550-S-1 (config-if) # ip add 192.168.5.1 255.255.255.0 3550-S-1 (config-if) # int vlan 6 3550-S-1 (config-if) # ip add 192.168.6.1 255.255.255.0 3550-S-1 (config-if) # int vlan 7 3550-S-1 (config-if) # ip add 192.168.6.1 255.255.255.0 3550-S-1 (config-if) # int vlan 127 3550-S-1 (config-if) # ip add 192.168.127.1 255.255.255.0 3550-S-2 (config) # int vlan 1 3550-S-2 (config-if) # ip add 192.168.1.2 255.255.255.0 3550-S-2 (config-if) # int vlan 2 3550-S-2 (config-if) # ip add 192.168.2.2 255.255.255.0 …(略) 广州 GZ-R-1( config) # int F0/0 GZ-R-1 (config-if) # ip add 201.1.1.1 255.255.255.0 定义WAN口 GZ-R-1 (config-if) # no shutdown GZ-R-1( config) # int F0/1 GZ-R-1 (config-if) # ip add 192.168.200.254 255.255.255.0 定义LAN口 GZ-R-1 (config-if) # no shutdown ------------------------------------------------------------------- 青岛 QD-R-1( config) # int F0/0 QD-R-1 (config-if) # ip add 101.1.1.1 255.255.255.0 定义WAN口 QD-R-1 (config-if) # no shutdown QD-R-1( config) # int f0/0 QD-R-1 (config-if) # ip add 192.168.100.254 255.255.255.0.. .定义LAN口 QD-R-1 (config-if) # no shutdown 2． VTP配置 3550-S-1( config) # vlan database vlan数据库模式 3550-S-1 (vlan) # vtp domain benet 3550-S-1 (vlan) # vtp server 服务器模式 3550-S-1 (vlan) # vtp password 123 3550-S-1 (vlan) # vtp pruning 启用修剪按部门划分vlan 3550-S-1 (vlan) # vlan 2 name glb 管理部 3550-S-1 (vlan) # vlan 3 name cwb 财务部 3550-S-1 (vlan) # vlan 4 name xsb 销售部 3550-S-1 (vlan) # vlan 5 name cgb 采购部 3550-S-1 (vlan) # vlan 6 name zzb 制造部 3550-S-1 (vlan) # vlan 7 name xxzx 信息中心 3550-S-1 (vlan) # vlan 127 name svr 服务器组 ------------------------------------------------ 3550-S-2 (config) # vlan database vlan数据库模式 3550-S-2 (vlan) # vtp domain benet 3550-S-2 (vlan) # vtp server 3550-S-2 (vlan) # vtp password 123 ------------------------------------------------ 2950-S-1 (vlan) #vtp domain benet 2950-S-1 (vlan) #vtp tran 透明模式(配置修改编号清零操作) 2950-S-1 (vlan) #vtp client 客户模式 2950-S-1 (vlan) #vtp password 123 2950-S-2 (vlan) #vtp domain benet 2950-S-2 (vlan) #vtp tran 透明模式(配置修改编号清零操作) 2950-S-2 (vlan) #vtp client 客户模式 2950-S-2 (vlan) #vtp password 123 2950-S-3 (vlan) #vtp domain benet 2950-S-3 (vlan) #vtp tran 透明模式(配置修改编号清零操作) 2950-S-3 (vlan) #vtp client 客户模式 2950-S-3 (vlan) #vtp password 123 2950-S-4 (vlan) #vtp domain benet 2950-S-4 (vlan) #vtp tran 透明模式(配置修改编号清零操作) 2950-S-4 (vlan) #vtp client 客户模式 2950-S-4 (vlan) #vtp password 123 3． MST多生成树配置 3550-S-1 (config) # int vlan 1 3550-S-1 (config) # spanning-tree mode mst 启用mst 3550-S-1 (config) #spanning-tree mst configuration 进入mst配置 3550-S-1 (config-mst) #name mst 命名为mst 3550-S-1 (config-mst) #instance 1 vlan 1-3 定义实例 3550-S-1 (config-mst) #instance 2 vlan 4-5 3550-S-1 (config-mst) #instance 3 vlan 6-7 3550-S-1 (config-mst) #instance 4 vlan 127 3550-S-1 (config-mst) #revision 1 配置版本号 3550-S-1 (config-mst) # spanning-tree mst 1 root primary 为根交换机 3550-S-1 (config-mst) # spanning-tree mst 2 root primary 3550-S-1 (config-mst) # spanning-tree mst 3 root secordary 3550-S-1 (config-mst) # spanning-tree mst 4 root secordary 为次根交换机 3550-S-2 (config) # spanning-tree mode mst 启用mst 3550-S-2 (config) #spanning-tree mst configuration 进入mst配置 3550-S-2 (config-mst) #name mst 命名为mst 3550-S-2 (config-mst) #instance 1 vlan 1-3 3550-S-2 (config-mst) #instance 2 vlan 4-5 3550-S-2 (config-mst) #instance 3 vlan 6-7 3550-S-2 (config-mst) #instance 4 vlan 127 3550-S-2 (config-mst) #revision 1 ………配置版本号 3550-S-2 (config-mst) # spanning-tree mst 4 root primary 为根交换机 3550-S-2 (config-mst) # spanning-tree mst 3 root primary 3550-S-2 (config-mst) # spanning-tree mst 2 root secordary 3550-S-2 (config-mst) # spanning-tree mst 1 root secordary 为次根交换机　　 4． VRRP虚拟路由冗作协议优先级 3550-S-1 (config) # int vlan 1 3550-S-1 (config-if) # vrrp 1 pri 200 3550-S-1 (config) # int vlan 2 3550-S-1 (config-if) # vrrp 2 pri 200 3550-S-1 (config) # int vlan 3 3550-S-1 (config-if) # vrrp 3 pri 200 …(略) 3550-S-2 (config) # int vlan 1 3550-S-2 (config-if) # vrrp 1 pri 100 3550-S-2 (config) # int vlan 2 3550-S-2 (config-if) # vrrp 2 pri 100 3550-S-2 (config) # int vlan 3 3550-S-2 (config-if) # vrrp 3 pri 100 …(略) 加入vrrp组,占先权, 跟踪端口 3550-S-2 (config) # int vlan 1 3550-S-2 (config) # track 1 interface f0/1 定义跟踪编号 3550-S-2 (config-if) # vrrp 1 ip 192.168.1.254 3550-S-2 (config-if) # vrrp 1 preempt 占先权 3550-S-2 (config-if) # vrrp 1 authentication text cisco 明文认证 3550-S-2 (config-if) # vrrp 1 track 1 decrement 150端口跟踪 3550-S-2 (config) # int vlan 2 3550-S-2 (config-if) # vrrp 2 ip 192.168.2.254 3550-S-2 (config-if) # vrrp 2 preempt 占先权 3550-S-2 (config-if) # vrrp 2 track 1 decrement 150端口跟踪 3550-S-2 (config) # int vlan 3 3550-S-2 (config-if) # vrrp 3 ip 192.168.3.254 3550-S-2 (config-if) # vrrp 3 preempt 占先权 3550-S-2 (config-if) # vrrp 3 track 1 decrement 150 …(略) 3550-S-2 (config) # int vlan 1 3550-S-2 (config) #track 1 interface f0/1 定义跟踪编号 3550-S-2 (config-if) vrrp 1 ip 192.168.1.254 3550-S-2 (config-if) # vrrp 1 preempt 占先权 3550-S-2 (config-if) # vrrp 1 authentication text cisco 明文认证 3550-S-2 (config-if) # vrrp 1 track 1 decrement 150 端口跟踪 3550-S-2 (config) # int vlan 2 3550-S-2 (config-if) # standby 2 ip 192.168.2.254 3550-S-2 (config-if) # standby 2 preempt 占先权 3550-S-2 (config-if) # standby 2 track 1 decrement 150 端口跟踪 3550-S-2 (config) # int vlan 3 3550-S-2 (config-if) # standby 3 ip 192.168.3.254 3550-S-2 (config-if) # standby 3 preempt 占先权 3550-S-2 (config-if) # standby 3 track 1 decrement 150 端口跟踪 …(略) 5．以太网通道(优化流量) 3550-S-1 (config) # int f0/23 3550-S-1 (config-if) #switchport mode trunk 永久中继模式 3550-S-1 (config) # int f0/24 3550-S-1 (config-if) #switchport mode trunk 永久中继模式 3550-S-1 (config) #port-channel load-balance src-dst-mac 基于源和目标MAC负载均衡 3550-S-1 (config) # int range f0/23 -24 3550-S-1 (if-range) # channel-group 1 mode on 3550-S-1 (if-range) # no sh 激活端口 3550-S-2 (config) # int f0/23 3550-S-2 (config-if) #switchport mode trunk 3550-S-2 (config) # int f0/24 3550-S-2 (config-if) #switchport mode trunk 3550-S-2 (config) # int range f0/23 -24 3550-S-2 (config) #port-channel load-balance src-dst-mac 基于源和目标MAC负载均衡 3550-S-2 (if-range) # channel-group 1 mode on 3550-S-2 (if-range) # no sh -------------------------------------------------------------------------- 2950-S-4 (config) # int f0/23 2950-S-4 (config-if) #switchport mode trunk 2950-S-4 (config) # int f0/24 2950-S-4 (config-if) #switchport mode trunk 2950-S-4 (config) # int range f0/23 -24 2950-S-4 (config) #port-channel load-balance src-dst-mac 基于源和目标MAC负载均衡 2950-S-4 (config) # int range f0/23 -24 2950-S-4(if-range) # channel-group 2 mode on 2950-S-4 (if-range) # no sh....激活端口 3550-S-1 (config) # int f0/8 3550-S-1 (config-if) #switchport mode trunk 3550-S-1 (config) # int f0/9 3550-S-1 (config-if) #switchport mode trunk 3550-S-1 (config) # int range f0/8 -9 3550-S-1 (config) #port-channel load-balance src-dst-mac 基于源和目标MAC负载均衡 3550-S-1(if-range) # channel-group 2 mode on 3550-S-1 (if-range) # no sh …(略) 6． DHCP配置 3550-S-1 (config) # ip dhcp pool vlan2-glb 管理部 3550-S-1 (dhcp-config) # network 192.168.2.0 255.255.255.0 地址池范围 3550-S-1 (config) # ip dhcp excluded-address 192.168.2.2 192.168.2.10 保留 3550-S-1 (config) # ip dhcp excluded-address 192.168.2.201 192.168.2.254 3550-S-1 (dhcp-config) # lease 5 租约为5天 3550-S-1 (dhcp-config) # dns-server 1.1.1.1 2.2.2.2 DNS服务器 3550-S-1 (config) # default-router 192.168.2.254 默认网关 3550-S-1 (config) # ip dhcp pool vlan3-cwb 财务部 3550-S-1 (dhcp-config) # network 192.168.3.0 255.255.255.0 地址池范围 3550-S-1 (dhcp-config) # ip dhcp excluded-address 192.168.3.2 192.168.3.10 保留 3550-S-1 (dhcp-config) # ip dhcp excluded-address 192.168.3.201 192.168.3.254 3550-S-1 (dhcp-config) # lease 5 租约为5天 3550-S-1 (dhcp-config) # dns-server 1.1.1.1 2.2.2.2 DNS服务器 3550-S-1 (dhcp-config) # default-router 192.168.3.254 默认网关 …(略) 7． NTP配置将BJ-R-1设为NTP服务器,其余作NTP客户端,实现全网设备时钟同步 BJ-R-1( config) # ntp master BJ-R-1( config) # clock set 10:00:00 seq 设置时钟 BJ-R-1( config) # ntp authenticate 启用ntp认证 BJ-R-1( config) # ntp trusted-key 1 BJ-R-1( config) # ntp authentication-key 1 md5 benet 3550-S-1 (config) # ntp server 192.168.10.254 3550-S-1( config) # ntp authenticate 启用ntp认证 3550-S-1( config) # ntp authentication-key 1 md5 benet 3550-S-2 (config) # ntp server 192.168.20.254 3550-S-2( config) # ntp authenticate 启用ntp认证 BJ-R-1( config) # ntp trusted-key 1 3550-S-2( config) # ntp authentication-key 1 md5 benet …(略) 8．路由、 NAT配置北京总部 -----------------ospf BJ-R-1( config) # router ospf 1 BJ-R-1( config-router) # network 192.168.1.2 0.0.0.0 area 0 BJ-R-1( config-router) # network 192.168.2.2 0.0.0.0 area 0 BJ-R-1( config-router) # area 0 authentication message-digest 启用MD5认证 BJ-R-1( config) # interface f0/2 BJ-R-1( config-if) # ip ospf message-digest-key 1 md5 benet-md5 定义密钥 BJ-R-1( config) # interface f0/3 BJ-R-1( config-if) # ip ospf message-digest-key 1 md5 benet-md5 定义密钥 BJ-R-1( config-router) # default-information orig 分发缺省路由tub 3550-S-1 (config) # int f0/0 3550-S-1 (config) # no switchport 打开路由端口 3550-S-1 (config) # network 192.168.100.1 0.0.0.0 area 0 3550-S-1 (config) # area 0 authentication message-digest 3550-S-1 (config) # interface f0/0 3550-S-1 (config) # ip ospf message-digest-key 1 md5 benet-md5 3550-S-2 (config) # int f0/0 3550-S-2 (config) # no switchport 3550-S-2 (config) # router ospf 1 3550-S-2 (config) # network 192.168.200.1 0.0.0.0 area 0 使用路由策略优化网络流量: 1).内部用户访问网通ISP资源, 流量从f0/0出站, 当访问电信ISP资源, 流量从f0/1出站 2).从不同ISP网络上所来的流量, 从各自的线路返回网通CNC IP段: 100.1.1.1、 101.1.1.1、 102.1.1.1 (假定) 电信CTC IP 段: 200.1.1.1、 201.1.1.1、 202.1.1.1( 假定) ----------------------------------------------------------关于电信ip 段ACL BJ-R-1( config)# access-list 101 deny ip 192.168.0.0 0.0.255.255 192.168.200.0 0.0.0.255拒绝青岛VPN流量 BJ-R-1( config)# access-list 101 deny ip 192.168.0.0 0.0.255.255 192.168.100.0 0.0.0.255 拒绝至广州VPN流量 BJ-R-1( config)#access-list 101 permit ip 192.168.1.0 0.0.0.255 200.1.1.0 0.0.0.255 允许到达电信 BJ-R-1( config)#access-list 101 permit ip 192.168.2.0 0.0.0.255
