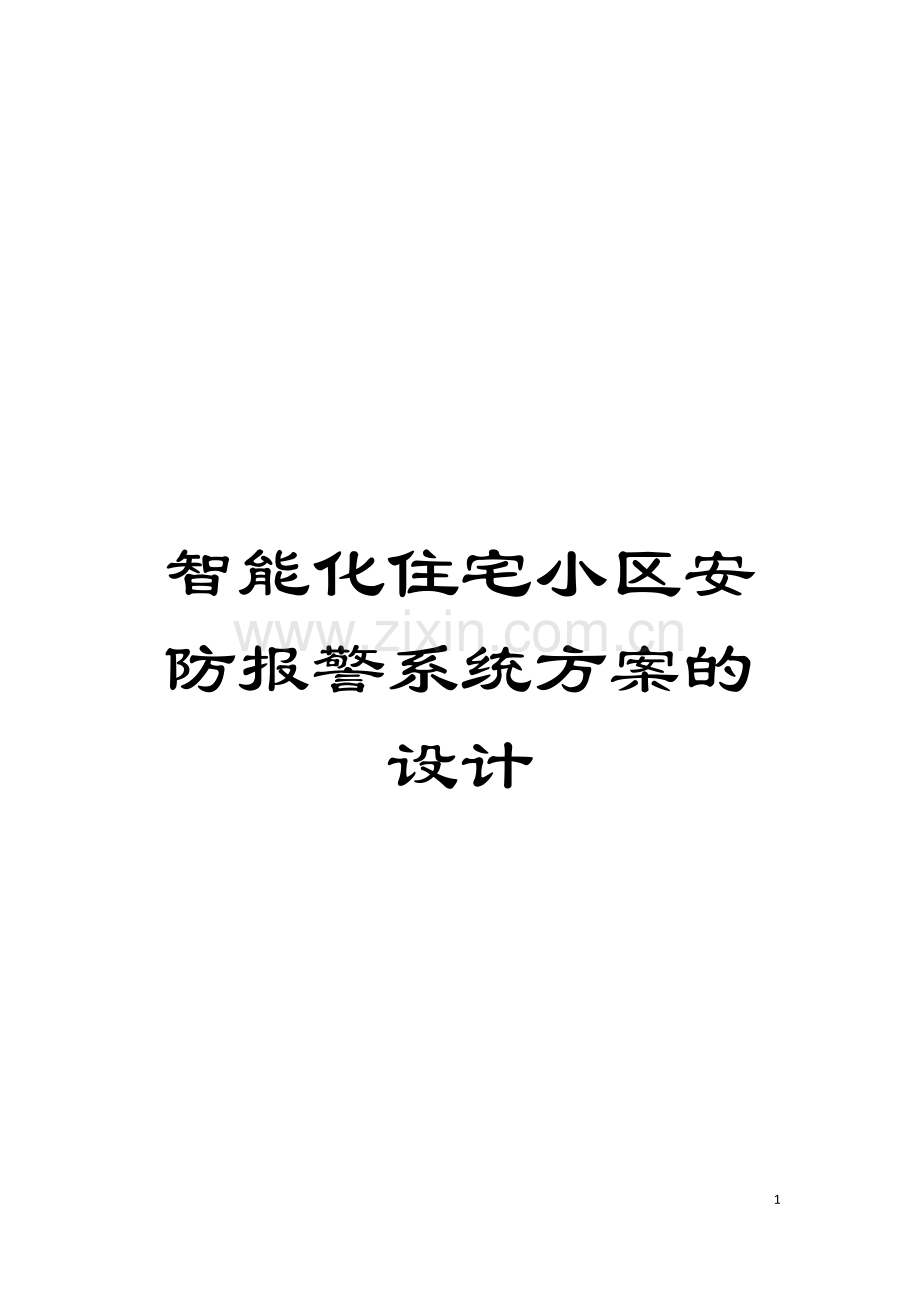

智能化住宅小区安防报警系统方案的设计模板.doc

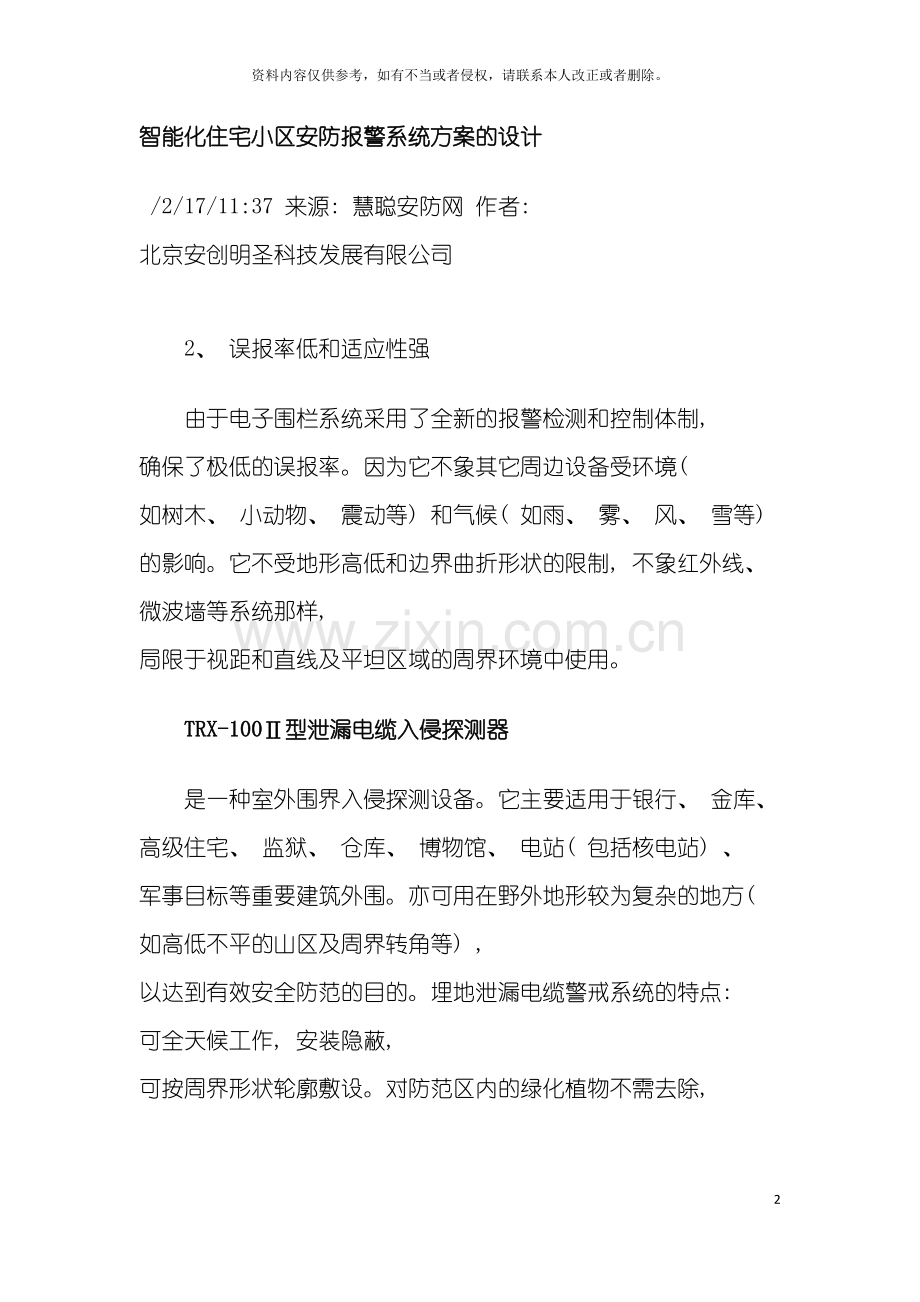

智能化住宅小区安防报警系统方案的设计8资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。智能化住宅小区安防报警系统方案的设计 /2/17/11:37 来源: 慧聪安防网 作者: 北京安创明圣科技发展有限公司 2、 误报率低和适应性强 由于电子围栏系统采用了全新的报警检测和控制体制, 确保了极低的误报率。因为它不象其它周边设备受环境( 如树木、 小动物、 震动等) 和气候( 如雨、 雾、 风、 雪等) 的影响。它不受地形高低和边界曲折形状的限制, 不象红外线、 微波墙等系统那样, 局限于视距和直线及平坦区域的周界环境中使用。 TRX-100型泄漏电缆入侵探测器 是一种室外围界入侵探测设备。它主要适用于银行、 金库、 高级住宅、 监狱、 仓库、 博物馆、 电站( 包括核电站) 、 军事目标等重要建筑外围。亦可用在野外地形较为复杂的地方( 如高低不平的山区及周界转角等) , 以达到有效安全防范的目的。埋地泄漏电缆警戒系统的特点: 可全天候工作, 安装隐蔽, 可按周界形状轮廓敷设。对防范区内的绿化植物不需去除, 对距泄漏电缆下方0.5米在防范区内的底下活动目标亦有探测功能。 一、 TRX-100型申达埋地电缆系统组成: 埋地电缆整个系统由报警主机、 探测器主机、 泄漏电缆三部分组成: 1、 报警主机 报警主机可选用普通开关量报警主机。 2、 泄漏电缆探测器主机 该系统由探测器主机和两根按设计要求特殊加工的泄漏电缆两部分组成。探测器主机由电源单元、 发射电源、 接收电源。信号处理单元和检测单元组成。在要求低温环境下使用的主机带有组合恒温单元。作为探测单元的泄漏电缆由两根泄漏电缆和与其连接的两根非泄漏电缆组成。非泄漏电缆每根标称长度为10米, 泄漏电缆每根标称长度为100米 二、 TRX-100型申达埋地泄漏电缆工作原理 发射单元产生高频能量馈入发送用的泄漏电缆中, 并在电缆中传输。当能量沿电缆传送时, 部分能量经过泄漏电缆的泄缝漏入空间, 在被警戒空间范围内建立电磁场, 其中一部分能量被安装在附近的接收用的泄漏电缆接收, 形成收发能量直接耦合。当入侵者进入两根电缆形成的感应区内时, 这部分电磁能量受到扰动, 引起接收信号的变化, 这个变化的信号经放大处理后被检测出来, 并推动报警指示灯点亮, 同时使继电器触点打开。 住宅小区必将向智能化方向发展, 这是大势所趋, 是建设小康社会的重要组成部分。智能化小区的建设必须坚持以人为本的原则, 坚持先进适用的原则, 要充分考虑技术上的可行性和稳定性, 充分考虑住户的实际需要和承受能力, 不能盲目追求先进, 只有本着实事求是的精神, 才能找出一条适合中国国情的智能化住宅小区发展道路。单片机电路在防盗报警系统中的应用 -09-08 14:21:53 来源:安徽大学图书馆 作者:乔洁 【大 中 小】 浏览:76次 评论:0条 -1概述 随着社会发展, 人们对自己所处环境有了更高要求, 现行的防盗报警系统主要完成室内外各种场合的防盗、 防火等任务。它是利用各类功能的探测器对住户房屋的周边、 空间、 环境及人进行整体防护的系统。 当前市场上的各种防盗报警探测器种类繁多, 其中依靠红外或微波等单技术的探测器较多。这种探测器虽然能够完成一般的安防工作, 可是对于希望达到更有效地减少误报次数和其它更高需求的用户来说还是有些不能满足要求。介绍利用单片机电路把被动红外和微波探测技术结合起来实现双踪报警系统, 大大提高探测报警性能。同时, 电路设计简单, 成本低, 适合大规模生产。 2总体设计方案(如图1所示)3电路介绍 本系统电路设计主要有三部分组成: 红外探测电路、 微波探测电路、 单片机控制电路。我们重点介绍单片机电路。我们所采用的AT89C2051单片机是一款兼容标准MCS一51指令的功能强大的单片机, 虽然它只有20个引脚, 但它包含甚至超出了标准40脚封装单片机的所有功能。 单片机控制电路有红外、 微波两个报警触发信号输入(图3中INT0、 INT1), 三种工作状态: 单路触发报警状态、 双路触发报警状态和睡眠状态, 分别由三个LED灯指示(图3中R15、 R20、 R21), 经过设计面板上的按钮(图3中S2、 s3)和单片机控制电路能够在三种检测状态之间进行切换。系统工作于单路触发报警状态时, 红外、 微波探测电路中只要由一路触发报警, 单片机就做出报警的响应(驱动音频电路模仿发出报警声); 系统工作于双路触发报警状态和睡眠状态时, 必须两路同时发出触发信号, 或在一定的延时时间内相继触发, 单片机才做出报警的响应; 系统工作于睡眠状态时, 对任何触发信号不做出响应。当然, 这种切换模式还能够根据用户自己的需求进行相应的改良工作, 比如能够做到不进行现场报警, 但将触发的报警信号经过内网或传输线传输至电脑, 以达到现场监控的目的(睡眠状态)。单片机程序设计流程如图2所示, 可采用C语言进行编写, 电路设计如图3所示。结束语 由本电路的设计, 我们发现报警系统中单片机的使用, 电路具有设计简单, 功能多, 成本低的特点。经过对电路的实际应用及测试, 结果证明本系统运行稳定可靠、 灵敏度更高、 探测角度更广, 误报率更低, 具有明显的社会应用价值。 参考文献 【1】肖景和实用报警电路300例M北京: 中国电力出版社, 【2】刘舒祺, 施国梁基于热释电红外传感器的报警系统J.国外电子元器件. .3 【3】徐安, 陈耀, 方春华, 微控制器原理与应用M.北京: 科学出版社, 【4】李广弟, 朱月秀, 王秀山.单片机基础M.北京: 北京航空航天大学出版社,
