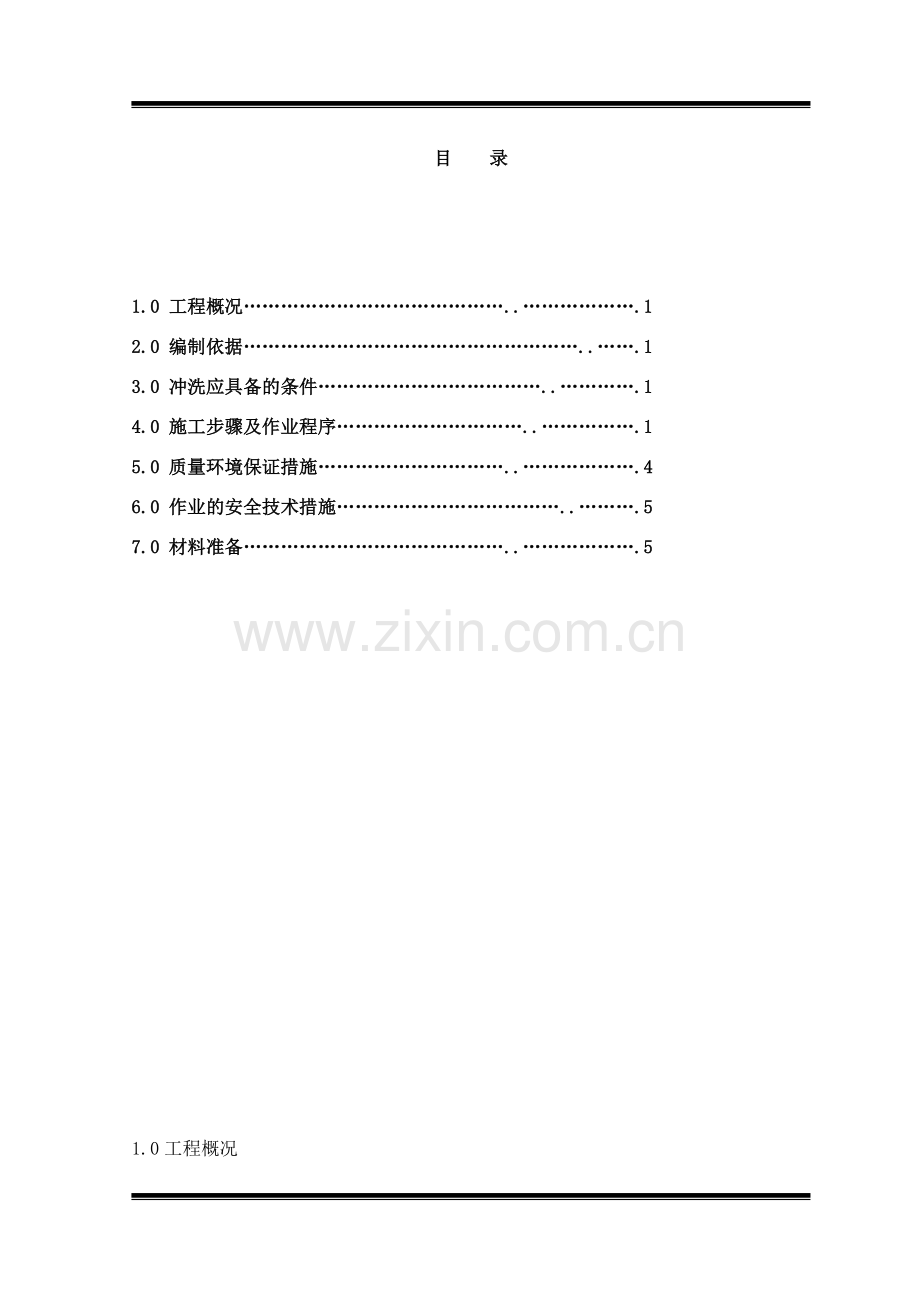

目 录

1.0 工程概况……………………………………..……………….1
2.0 编制依据………………………………………………..…….1
3.0 冲洗应具备的条件………………………………..………….1
4.0 施工步骤及作业程序…………………………..…………….1
5.0 质量环境保证措施…………………………..……………….4
6.0 作业的安全技术措施………………………………..……….5
7.0 材料准备……………………………………..……………….5

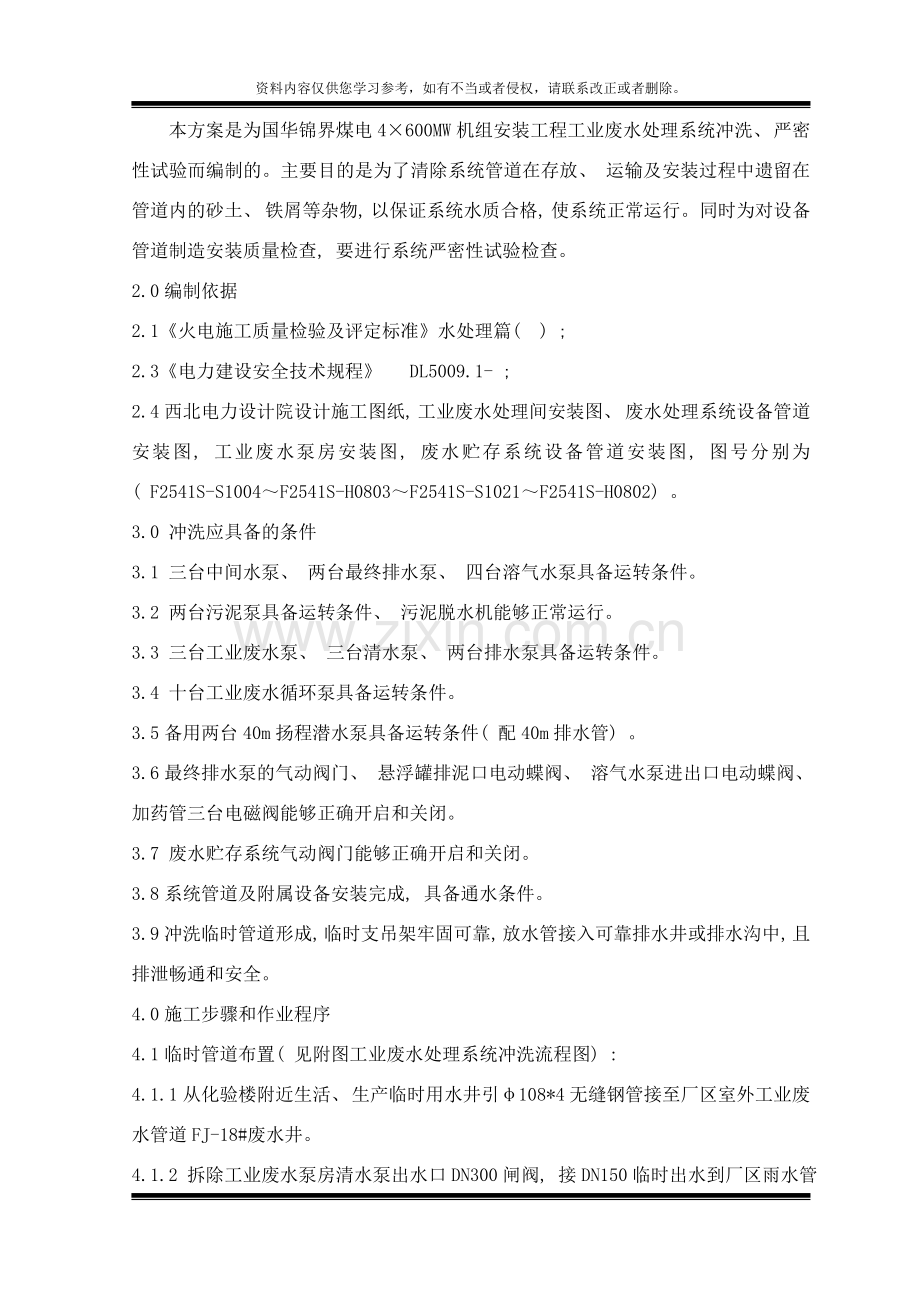

1.0工程概况
本方案是为国华锦界煤电4×600MW机组安装工程工业废水处理系统冲洗、 严密性试验而编制的。主要目的是为了清除系统管道在存放、 运输及安装过程中遗留在管道内的砂土、 铁屑等杂物, 以保证系统水质合格, 使系统正常运行。同时为对设备管道制造安装质量检查, 要进行系统严密性试验检查。
2.0编制依据
2.1《火电施工质量检验及评定标准》水处理篇( ) ;
2.3《电力建设安全技术规程》 DL5009.1- ;
2.4西北电力设计院设计施工图纸, 工业废水处理间安装图、 废水处理系统设备管道安装图, 工业废水泵房安装图, 废水贮存系统设备管道安装图, 图号分别为( F2541S-S1004～F2541S-H0803～F2541S-S1021～F2541S-H0802) 。
3.0 冲洗应具备的条件
3.1 三台中间水泵、 两台最终排水泵、 四台溶气水泵具备运转条件。
3.2 两台污泥泵具备运转条件、 污泥脱水机能够正常运行。
3.3 三台工业废水泵、 三台清水泵、 两台排水泵具备运转条件。
3.4 十台工业废水循环泵具备运转条件。
3.5备用两台40m扬程潜水泵具备运转条件( 配40m排水管) 。
3.6最终排水泵的气动阀门、 悬浮罐排泥口电动蝶阀、 溶气水泵进出口电动蝶阀、 加药管三台电磁阀能够正确开启和关闭。
3.7 废水贮存系统气动阀门能够正确开启和关闭。
3.8系统管道及附属设备安装完成, 具备通水条件。
3.9冲洗临时管道形成, 临时支吊架牢固可靠, 放水管接入可靠排水井或排水沟中, 且排泄畅通和安全。
4.0施工步骤和作业程序
4.1临时管道布置( 见附图工业废水处理系统冲洗流程图) :
4.1.1从化验楼附近生活、 生产临时用水井引φ108*4无缝钢管接至厂区室外工业废水管道FJ-18#废水井。
4.1.2 拆除工业废水泵房清水泵出水口DN300闸阀, 接DN150临时出水到厂区雨水管道JR-36-1雨水井。
4.1.3 在工业废水系统处理冲洗完成之后, 拆除工业废水泵房工业水泵出水口DN300闸阀, 接DN150临时出水到废水贮存池, 每池引DN100支线一条( 各加DN100闸阀一个, 共四个池) , 为废水池临时上水。
4.2冲洗路径与冲洗方法
系统采用生活水冲洗, 冲洗系统回路见附工业废水冲洗系统流程图。
原水具备通水条件时, 接临时管道进行冲洗, 至冲洗合格。
4.2.1.1废水贮存系统管道冲洗路径:

生活水 1#贮存池 1#、 2#废水循环泵

FJ-18#废水管道井 2#贮存池 3#、 4#废水循环泵

工业废水泵房 工业废水泵 3#贮存池 5#、 6#废水循环泵

4#贮存池 7#、 8#废水循环泵

5#贮存池 9# 10#废水循环泵

41#雨水井 最终排水泵 清净水池 化水悬浮澄清装置

排空管

工业废水泵房 排水沟
4.2.1.2废水贮存系统管道冲洗方法:
打开处理间所有罐体排空阀, 开启厂区生活水井闸阀经过临时管道至厂区室外工业废水管道FJ-18#废水井, 打开废水泵房前池启闭机, 临时水源进入废水泵房。启动一台工业废水泵( 水位控制在-9 ~ -3.5之间) , 为1#~4#贮存池上水, 当贮存池达到-3.0m以上水位时, 能够启动相应贮存池的废水循环泵, 首先进行废水循环, 检查循环泵出口水管严密性, 合格后关闭循环管DN150气动碟阀, 打开化水悬浮物澄清装置上水管道DN150气动碟阀, 关闭化水悬浮物澄清装置排泥口DN150电动蝶阀和工业水上水DN25闸阀。打开化水悬浮物澄清装置DN150排污阀, 观察排污口处放水管道出口水质, 水色和透明度与入口处目测一致, 则关闭悬浮物澄清装置DN150排污阀, 化水悬浮物澄清装置进入上水阶段。当化水悬浮物澄清装置水位上升到+4.30m( 建筑标高) 时, 化水悬浮物澄清装置里的水以自然出流的方式流到清净水池, 观察出水口处出水水质, 水色和透明度与入口处目测一致, 管道冲洗合格。打开最终排水泵出水回流DN150气动阀门, 关闭最终排水泵排水管DN150气动阀门, 为5#贮存池上水。当5#贮存池达到一定冲洗水量之后, 关闭最终排水泵出水回流DN150气动阀门, 关闭化水悬浮物澄清装置上水管道DN150气动碟阀, 打开循环管DN150气动碟阀, 然后启动废水循环泵直至出水口水色和透明度与入口处目测一致, 冲洗合格。打开化水悬浮物澄清装置上水管道DN150气动碟阀, 关闭循环管DN150气动碟阀, 打开最终排水泵排水管DN150气动阀门, ( 观察清净水池水位-0.8～-3.5) 启动最终排水泵A泵, 把冲洗水排到厂区雨水管道。合格后, 彻底放水,恢复系统。
4.2.2.1工业废水系统管道冲洗路径:

2#气浮罐 1#悬浮澄清装置

生活水 污泥脱水机 污泥泵 1#、 2#污泥池

FJ-18#废水管道井 工业废水泵房 工业废水泵

污泥脱水机 污泥泵 1#、 2#污泥池

1#、 2#无阀滤池 中间水池 1#气浮罐 2#悬浮澄清装置

3#、 4#无阀滤池

废水泵房清水池 废水泵房清水池泵 JR-36-1雨水井
4.2.2.2工业废水系统管道冲洗方法:
开启厂区生活水井闸阀经过临时管道至厂区室外工业废水管道FJ-18#废水井, 打开废水泵房前池启闭机, 临时水源进入废水泵房。启动一台工业废水泵( 水位控制在-9 ~ -3.5之间) , 关闭工业水上水DN25闸阀。打开1#悬浮物澄清装置DN150排污阀, 打开1#悬浮物澄清装置上水管道DN200碟阀, 观察排污口处放水管道出口水质, 水色和透明度与入口处目测一致, 则关闭悬浮物澄清装置DN150排污阀, 1#悬浮物澄清装置进入上水阶段。当1#悬浮物澄清装置水位上升到+1.40m( 建筑标高) 时, 打开1#悬浮物澄清装置排泥口DN150电动蝶阀和1#、 2#污泥池进泥口DN150刀型闸阀, 对1#、 2#污泥池进行上水, 当污泥池水位开始溢流时, 开启1#、 2#污泥池出泥口DN80刀型闸阀, 开启污泥泵和污泥脱水机, 观察污泥脱水机排水口处放水管道出口水质, 水色和透明度与入口处目测一致, 关闭1#悬浮物澄清装置排泥口DN150电动蝶阀, 停止污泥泵和污泥脱水机。使1#悬浮物澄清装置继续上水, 当1#悬浮物澄清装置水位上升到+4.30m( 建筑标高) 时, 1#悬浮物澄清装置里的水以自然出流的方式流到2#气浮罐, 打开2#气浮罐DN100排污阀。观察排污口处放水管道出口水质, 水色和透明度与入口处目测一致, 则关闭2#气浮罐DN100排污阀, 当2#气浮罐水位上升到+5.40m( 建筑标高) 时, 2#气浮罐里的水以自然出流的方式流到中间水池, 当中间水池水位在-0.5~-3.5m时, 启动中间水泵, 打开1#、 2#无阀滤池上水DN250闸阀, 打开1#、 2#无阀滤池DN100排污阀, 观察排污口处放水管道出口水质, 水色和透明度与入口处目测一致, 则关闭1#、 2#无阀滤池DN100排污阀, 当1#、 2#无阀滤池水位上升到+4.95m( 建筑标高) 时, 1#、 2#无阀滤池里的水以回流方式到工业废水泵房清水池, 启动一台工业清水泵( 水位控制在-9 ~ -3.5之间) , 观察出水口处出水水质, 水色和透明度与入口处目测一致, 管道冲洗合格, 关闭中间水泵, 关闭工业清水泵, 恢复系统。
2#悬浮物澄清装置、 1#气浮罐、 3#、 4#无阀滤池冲洗方法与上述方法相同, 也可与1#悬浮物澄清装置、 2#气浮罐、 1#、 2#无阀滤池同时冲洗。
系统冲洗合格后, 停泵拆除临时管道, 恢复系统。
5.0质量环境保证措施
5.1严格遵守并执行《火电施工质量检验及评定标准》水处理篇中各项有关规定。
5.2水冲洗临时排水管截面积不小于被冲洗管的60％。
5.3保证临时管道内部清洁, 施焊工艺同正式管道一致。
5.4清洗排放的脏液不得污染环境, 严禁随地排放。
5.5清洗后拆除临时管道时, 应对管道开口部分进行检查并对可能留存脏、 污杂物的部位进行人工清理, 经检验确认管内干净后方可封闭, 封闭后不得在管道上再进行可能影响管道内部清洁的工作。
6.0作业的安全技术措施
6.1检查系统支吊架受力状况, 保证支吊架在完全受力状态, 并牢固可靠, 否则加临时固定支架。
6.2所有参加管道冲洗的施工人员须经过各级安全培训, 安全考试体检合格后上岗作业。
6.3冲洗工作区域内应设有醒目的警示标记。
6.4冲洗时统一指挥,通讯畅通, 职责分明。
6.5设专人巡视检查系统管道、 法兰、 焊口、 支吊架, 发现异常立即处理并及时通知指挥人员。
6.6严格遵守电厂运行有关规定。
6.7冲洗现场道路畅通, 照明充分, 沟道孔洞做好防护措施。
6.8临时管道施工要保持现场整洁, 垃圾废料及时清除, 做到工完、 料净、 场地清, 坚持文明施工。
7.0材料准备
序号
名称
规格
材质
单位
数量
备注
1
90°热压弯头
φ108*4
Q235-A
个
14

2
90°热压弯头
φ159*6
Q235-A
个
10

3
平焊法兰
DN100
Q235-A
片
12

4
法兰堵板
DN300 PN1.0
Q235-A
片
2

5
无缝钢管
φ108*4
20#
米
100

6
无缝钢管
φ159*4.5
20#
米
80

7
耐酸橡胶板
δ=3
耐酸橡胶板
kg
50

8
破布

kg
50

9
闸阀
DN100 PN1.0

台
6

10
槽钢
[12
Q235-A
kg
700

11
手电筒

个
3
大号充电　
12
钢板
10mm
Q235-A
kg
200

13
螺栓
M16×60

套
50
