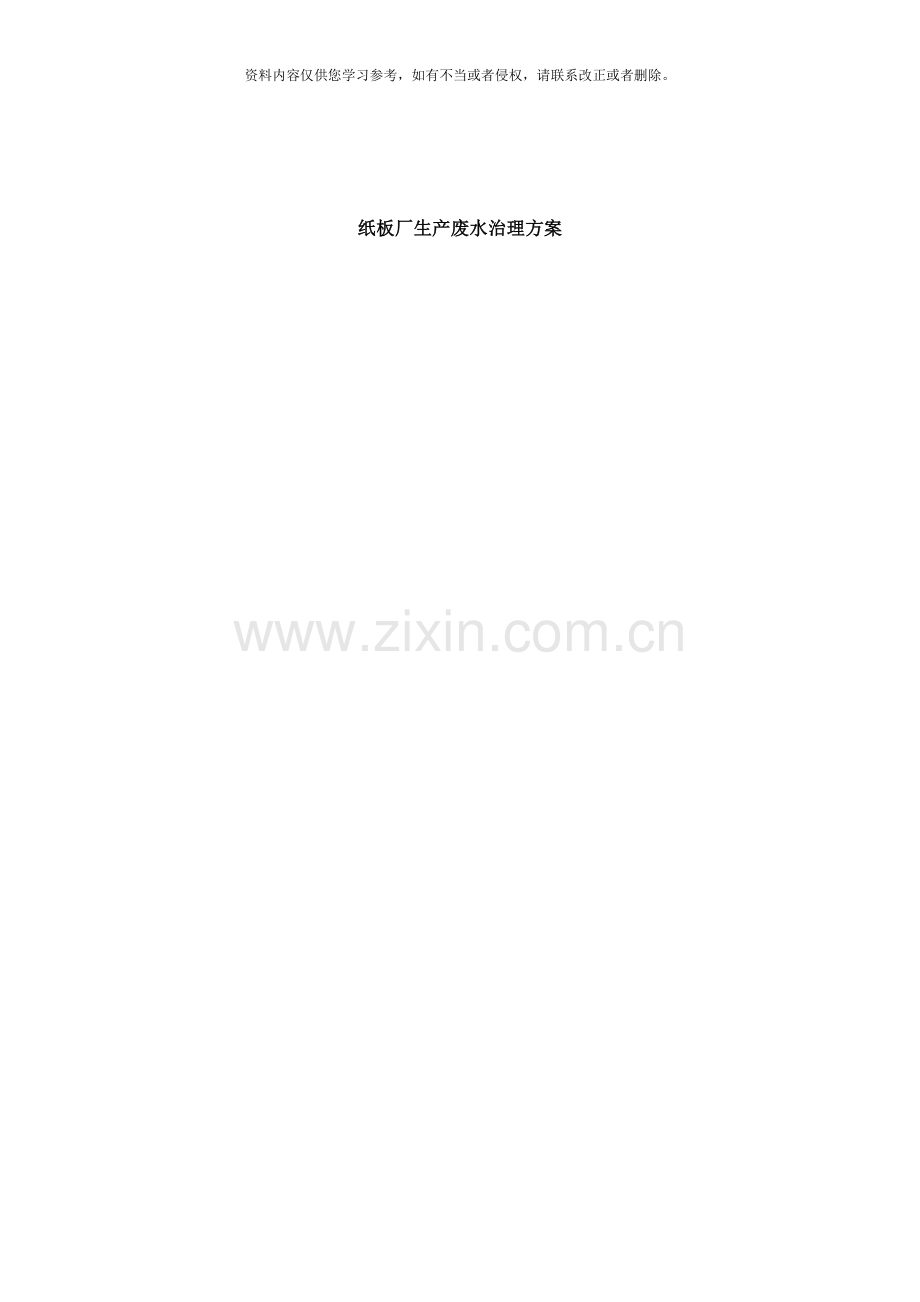

纸板厂生产废水治理方案

一、 设计依据
1． GBJ14—1987《室外排水设计规范》
2． GB8978—1996《污水综合排放标准》
3． GB3544—92《造纸工业水污染排放标准》
4． 厂方的生产工艺、 工况、 用排水情况
5． 泉州市环保主管部门的有关文件
二、 项目概述
泉州市纸板厂是一家再生纸生产厂家, 每天产量最高可达120
吨, 排水量约为1 吨/日, 此废水的水量大, 污染重, 其主要污染物CODcr、 BOD5、 SS等均超过国家排放标准, 严重污染当地的水环境。该厂原有一套污水处理系统, 因生产工艺变更、 生产量加大等原因, 已远远不能满足厂家的污水处理要求, 厂家决定对其生产设备改造的同时进行污水处理的技改工作。以减轻污染负荷、 改进环境, 并做到部分废水回用和部分废水达标排放, 达到综合利用, 降低成本的目的。
三、 设计水质
1． 处理水质
厂方提供的监测数据如下:
CODcr: 1466mg/L
BOD5: 276mg/L
SS: 1500mg/L
PH: 6~9
2． 处理要求
根据国家标准《造纸工业污染物排放标准》( GB38544—92) 及泉州市环保部门的有关文件, 污水执行表2中无纸浆造纸二级排放标准, 即:
CODcr: 150mg/L
BOD5: 30mg/L
SS: 200mg/L
PH: 6~9
四、 污水处理工艺方案的选择
（一） 处理工艺选择原则
1、 严格执行国家及地方有关环保法规及经济技术政策, 结合工程实际, 利用先进的技术, 确定出经济合理的技术方案。
2、 充分利用原有的构筑物及设备, 因地制宜, 控制造价尽量减少工程投资规模。
3、 有利于节能和能源回收。
（二） 废水水质分析及产污的环节
废纸造纸废水成份复杂, 从环境污染的角度来看, 其主要污染物可分如下三类:
1、 悬浮物: 主要来自打浆工段的泥砂, 及造纸及各工序流失的纤维等。
2、 生物耗氧成分( BOD) : 主要来自各工段可生物分解的有机物, 如纤维素分解成的糖类、 醇类、 有机酸等。
3、 化学耗氧成分: 主要来自各工段的化学氧化分解的物质, 如木素及其衍生物。
废纸废水BOD/COD在0.25~0.3之间, 属于尚可生化废水, 其主要污染物为SS, 及其溶解在水中的BOD5、 CODcr。
（三） 污水处理方案的确定
为了充分利用原有的水处理构筑物和原有的设备,原有的污水物化处理设施和设备只是做相应的改造,同时经过生化方法去除溶解性的CODcr和BOD5, 并保证污水达标排放。
絮凝剂
泵 泵
污水泵房 反切式旋转细格栅 集水池 气浮池

渣回收

溶气罐 溶气水泵

砂滤罐 生物接触氧化池 中间水池
泵
排水 送回生产系统用
1．反切式旋转细格栅
反切式旋转细格栅作为处理流程中的预处理手段, 主要去除 废水中悬浮物, 回收粗浆, 选用SXF—1522型细格栅机2台, 栅缝间隙0.3mm,需建设备基础平台及出水池为地上钢筋混凝土结构一座,其具体尺寸为L×B×H=6.4×2.9×3.2m, 总容积为59m3, 分两格。
2．集水池
厂家现有。
3．污水泵房
厂家现有, 其中原有的污水泵需要维修后使用, 而且增加IS200—150—200A水泵一台, 两用一备, 配套电机Y180M—4, 其功率为18.5KW。
4.气浮池
厂家原有的气浮池保留, 只更换内部相应的设备。再新建一座气浮池, 其尺寸为L×B×H=6.4×5.4×2.5m, 总容积为86m3, 利用成套的气浮设备。
5.中间水池
厂家原有的中间水池。再增加一座水池做中间水池, 容积为60 m3, 其尺寸为L×B×H=5.0×4.0×3.0m.
6.输送泵
原有的输送泵维修后继续使用.再增加IS100—80—100水泵一台, 其运行参数为Q=65, H=14, 其配套电机为Y312S1—2, 功率为5.5KW。
7．溶气水释放器
对原有的容器水释放器进行改造, 将原有的换为TV—3型释放器。
8．生物接触氧化池
生物接触氧化池是在反应器内设置填料, 经过充氧的废水与长满生物膜的填料相接触, 在生物膜的作用下, 废水中的有机物得到去除。设并联的两座生物氧化池, 接触时间取4h, 采用SSR—200型鼓风机三台供气, 两用一备。
生物接触氧化池为钢筋混凝土结构, 半地下式, 废水重力流入, 每座氧化池尺寸为L×B×H= 0×5000×5000mm,分为5格,有效容积为293.5m3,选用半软性纤维状填料300m3,填料层高3m,超高0.5m,填料层上水面高0.5m,曝气器选用管式曝气器。
9．砂滤罐
厂方原有的设备经过维修后, 方可使用。
五、 方案投资工程估算

序号
名 称
单位
数量
单价
(万元)
总价
(万元)

备注
规 格 及 名 称
1
土建

(1)细格栅池体
座
1
3.20
3.20

6400×2900×3200mm

(2)气 浮 池
座
1
3.80
3.80

6400×5400×2500mm

(3)中 间 水 池
座
1
3.20
3.20

5000×4000×3000mm

(2)生物接触氧化池
座
2
14.40
28.80

5000× 0×5000mm

2
设备及器材

(1) 水 泵
台

1.70

IS200—150—200A

1
0.90

IS100—80—100

1
0.80

(3)反切式旋转细格栅
台
2
12.00
24.00

SXF—1522

(4) 气浮装置
套
1
26.00
26.00

(5)组合性填料
m3
600
0.015
9.00

(6)罗茨鼓风机
台
3
3.50
10.50
两用一备

SSR—200

(7)填料支架、 网罩

4.80

序号
名 称
单位
数量
单价
(万元)
总价
(万元)

备注
规格 及 名 称

(8)管路阀门

4.50

(9)微孔曝气管
m2
100
0.40
4.00

(10)护栏

0.50

3
安装、 调试费( 1+2) ×5%
6.20

4
设计费 ( 1+2+3) ×3%
3.91

5
不可预见费 ( 1+2+3+4) ×3%
4.02

6
管理费及税收( 1+2+3+4+5) ×8.735%
12.05

7
合计
150.00

说明:
1. 由于厂家未提供地质资料,以上构筑物地基按标准的地基处理报价;
2. 由于厂家未提供原有构筑物及设备的具体情况,构筑物及设备的维修费未计入报价中。
